技术成果简介
“射频、超高速与光电集成电路无生产线设计平台”是东南大学射频与光电集成电路研究所在10项国家级项目和一项地方政府项目共计1165万元资金支持下完成的一项科学技术研究与开发大平台建设项目。
“射频、超高速与光电集成电路无生产线设计平台”是用于开展射频、超高速与光电集成电路的芯片设计、委托加工、芯片测试与芯片封装的无生产线设计平台。该平台可以向大专院校、研究院所和中小企业提供国际先进的射频、超高速与光电集成电路工艺渠道、芯片设计、芯片制造、芯片测试、芯片封装和技术支持等全方位服务，有助于推动我国高层次集成电路设计人才的培养，提升我国射频、超高速与光电集成电路的设计水平，是我国集成电路产业链中的重要环节。从1999年开始至今，射光所已发展了30个MPW成员单位，通过无生产线设计平台已经成功地进行了56次射频、超高速与光电集成电路的流片，累计芯片面积超过670平方毫米，流片总经费超过600万元，相继设计出CMOS、硅和锗硅BICMOS、砷化镓和磷化铟等多种工艺的400多种集成电路，在国内外分批投入工艺制作，并测试成功。其中13种光纤通信用集成电路的研究成果已经以技术转让给江苏新志光电集成有限公司进行产业化，转让价值560万元，此外还利用该平台培养了一大批设计人才。该项目获得江苏省科技进步奖二等奖。
实物模型图片

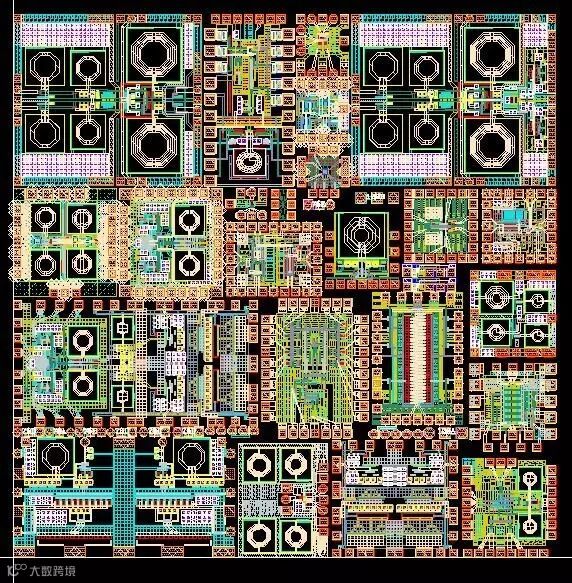

成果图
技术成熟程度
小批量生产阶段
成果所属领域
电子信息
意向合作方式
技术服务
