点击上方蓝字·关注我们
01
技术背景
02
技术简介
本项高流动性与超韧性PVC纳米合金树脂是基于共混增韧改性PVC树脂时改性剂分散不均，化学共聚改性时加工性能差，且不能兼顾改善PVC树脂综合性能而研发的一种聚丙烯酸酯（ACR）乳液于悬浮体系原位共聚氯乙烯纳米合金树脂新产品。

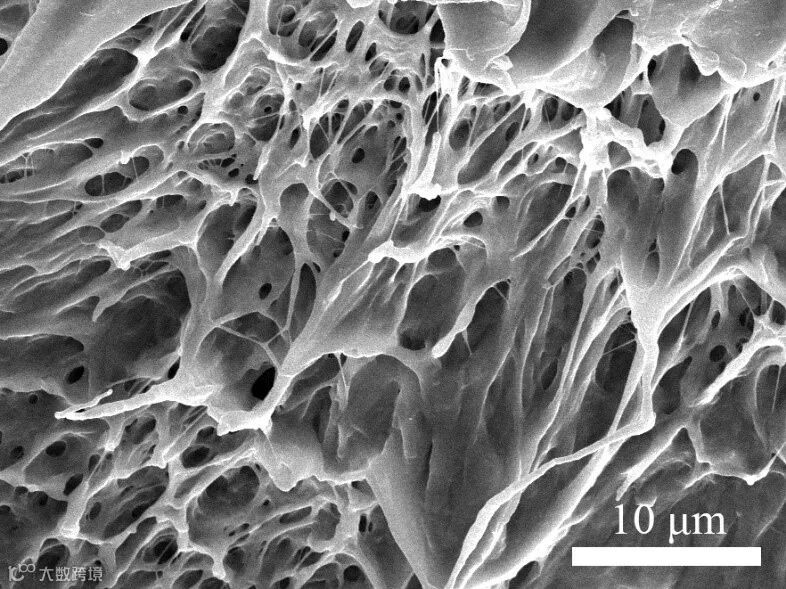

本技术产品树脂在显著提高PVC缺口冲击强度的同时，还极大地改善了PVC的加工流动性，增强了橡胶相在PVC基体中的分散程度，并且可以根据实际应用要求合成不同聚合度的纳米PVC合金树脂。

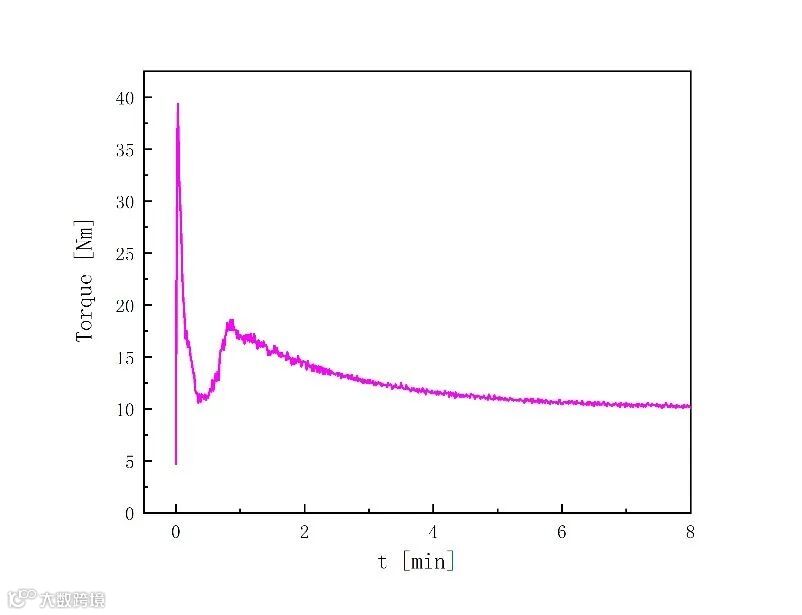

该合金树脂材料在23±2℃下缺口冲击强度为74.68 kJ/m2，采用哈克转矩流变仪测定的该合金树脂的塑化时间为0.77min，平衡扭矩为10.1N·m。可以合成不同PVC聚合度的纳米合金树脂，最低可达450。
此外，本纳米合金树脂的合成工艺简单，不仅简化了PVC树脂的加工工序，而且解决了共混法生产工艺中因混合批次不同而产生产品质量差异的问题，从而保证了PVC产品质量的稳定性。
这种通过对PVC复合粒子微观结构的改变继而获得具有优异增韧效果和加工性能的新型树脂的改性方法具有重要的科学意义和应用价值。
应用领域：
可广泛应用于汽车工业、工业建材、电子电器、生活日用品等诸多领域，为在上述领域专业生产优质高档的PVC产品提供了一种新型的注塑成型原料或加工助剂。
而且，可以根据客户需求，定制不同聚合度且性能稳定的PVC纳米合金树脂，具备广阔的市场应用前景。
03
技术优势
1. 具有高抗冲性能，优异的加工性能，克服了目前高抗冲合金树脂PVC聚合度高不宜用作PVC注塑加工原料的不足。
2. 制造工艺简单，在ACR含量较低时就可以达到卓越的冲击性能，且加工性能优异。
3. 可有效降低能耗，减少设备投入，节约人力成本，降低综合成本。
04
规模与投资需求
建议规模年产1-2万吨纳米合金树脂，总投资3000-5000万元。
理想条件是具备普通PVC生产的工业基础，熟悉普通PVC的生产工艺，具备氯乙烯聚合生产的安全要求和环境条件。
05
技术成熟度
已经达到了小试稳定生产的技术水平，相关项目技术已实现了产业化。
06
合作方式
技术转让/技术入股
