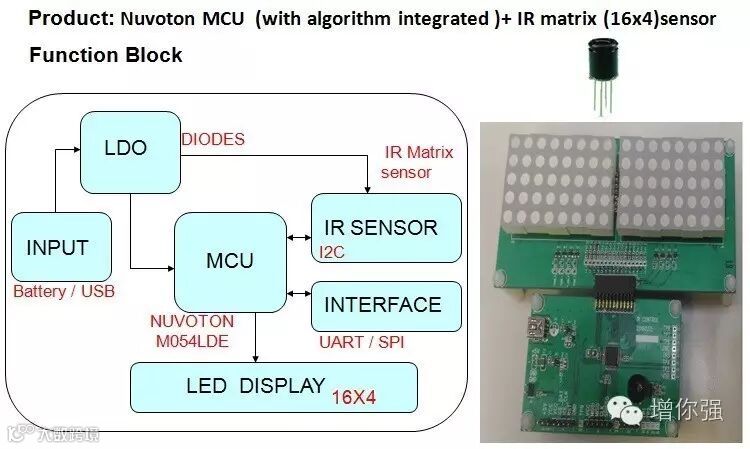

矩阵式红外线温度侦测器整合方案基本概念:

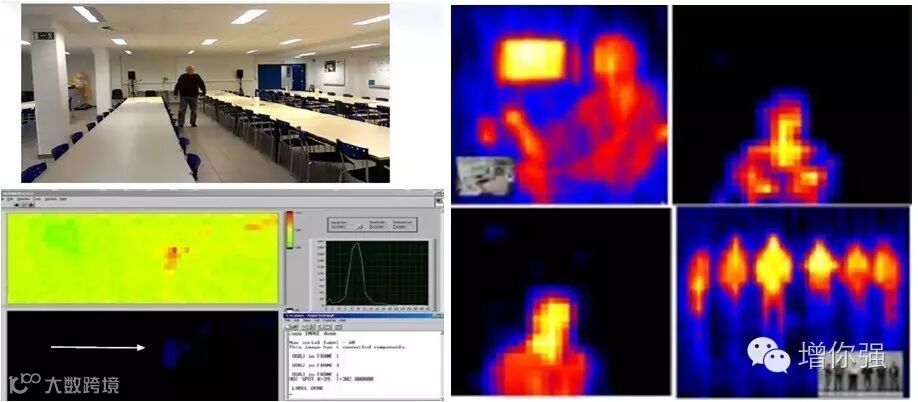

1. 利用矩阵式红外线(IR sensor)进行辨识人体
2. 搭配MCU(Nuvoton)来控制后端应用产品，
如: IP Camera, Security, Smart lighting, Smart Home, Health Care Application
M051为Cortex™-M0 32位微控制器系列，其特点为宽电压工作范围2.5V至5.5V与-40℃ ~ 105℃工作温度、内建22.1184 MHz高精度RC晶振(±1%精确度，25℃ 5V)、并内建Data Flash、欠压检测、丰富周边、整合多种多组串行传输介面、高抗干扰能力(8KV ESD/4KV EFT)、支持在线系统更新(ISP)、在线电路更新(ICP)与在线应用程序更新(IAP)，提供封装有QFN33与LQFP48。
关键特性 ：
• 内核(Core)
- Cortex™-M0 32位微处理器
- 工作频率可达 50 MHz
- 工作电压:2.5V to 5.5V
- 工作温度:-40℃ ~ 105℃
• 内存(Memory)
- 16 KB应用程序
- 内嵌4 KB SRAM
- 内嵌4 KB Data Flash
- 在线系统更新ISP(In-System Programming)
- 在线电路更新ICP(In-Circuit Programming)
- 在线应用程序更新IAP(In-Application Programming)
• 模拟转数位转换器(ADC)
- 提供8通道
- 12位分辨率
- 每秒采样率可达800 kSPS
- PWM输出可以触发A/D转换
- 提供误差±1℃温度传感器
• 脉波宽度调变(PWM)
- 最多8通道PWM输出或互补式PWM输出
- PWM时间与周期可触发A/D转换
• 通讯介面(Connectivity)
- 提供最多二组SPI(可达36 MHz)
- 提供最多二组I²C(可达 400 kHz)
- 提供最多二组UART
- 提供一组16/8位外扩介面(EBI)
• 时钟控制(Clock control)
- 外部晶振4 to 24 MHz
- 内置22.1184 MHz高精度RC晶振，常温5V下±1%误差
