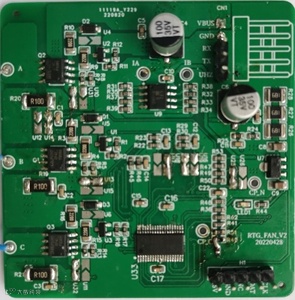

FAN Control是BLDC的一个典型应用，有很大的应用市场，例如：油烟机市场、空调市场和家用风扇市场。相较于传统风扇，直流变频风扇的优势尤为明显：噪音小，送风距离远，风量更大更集中，切换转速平滑无卡顿，节能省钱等！近年来从有刷电机到无刷电机的转换，控制电机的方式也改变升级，现在介绍一款24V 3-phase Sensor-less FOC Fan Control基于英飞凌产品平台的Total Solution方案！
该应用主要分为以下三部分：
  1. DC/DC PowerSupply，主要功能是24V直流电源输入，经过Buck变换出5V及bypass 24V Motor主回路供电；
  2. Power Stage，主要功率器件是P+N Dual Mosfet，功能是Motor Control的驱动和功率执行机构，该方案采用的是MCU直接驱动；
  3. Digital Processing，主要功能是FOC算法实现













规格参数如下：

  1. XMC1300 Platform, 3-phase Sensor-less FOC

  2. 额定24V/1.5A/2000rpm
  3. 支持soft-start
  4. 支持OCP/OVP/SCP等保护
  5. Mosfet P+N direct drive(Gate driver less)
  6. 支持UART&PWM调速: UART: 9600bps；PWM:f=5Khz, Duty=0~100%


FAN Control应用来自Zenitron团队的建议 ：

  1. 方案也适合12V/24V/36V等同类直流无刷电机的相关应用

  2. 本方案是基于XMC1302-T038X0032 AB平台Sensor-less FOC完全成熟方案，可基于应用灵活修改，可靠延展拓扑应用

  3. Dual N-and-P StrongIRFET Power MOSFET （IRF9389TRPBF）是基于24V/1.5A应用规格选型，可根据其他电机规格匹配选型N-and-P Mosfet规格型号

  4. 英飞凌3-phase Gate Drive IR2101+ NMOS也可满足高性能、高可靠性应用需求，可作为本方案的拓扑应用选型




【关于增你强】
增你强是大中华区领先业界的半导体零组件通路商，我们的使命是成为「技术领先的加值通路商」，持续不断地专注于“以客为尊”的服务理念，用最短的时间协助客户将新产品上市，并提供技术加值服务的整体解决方案。
