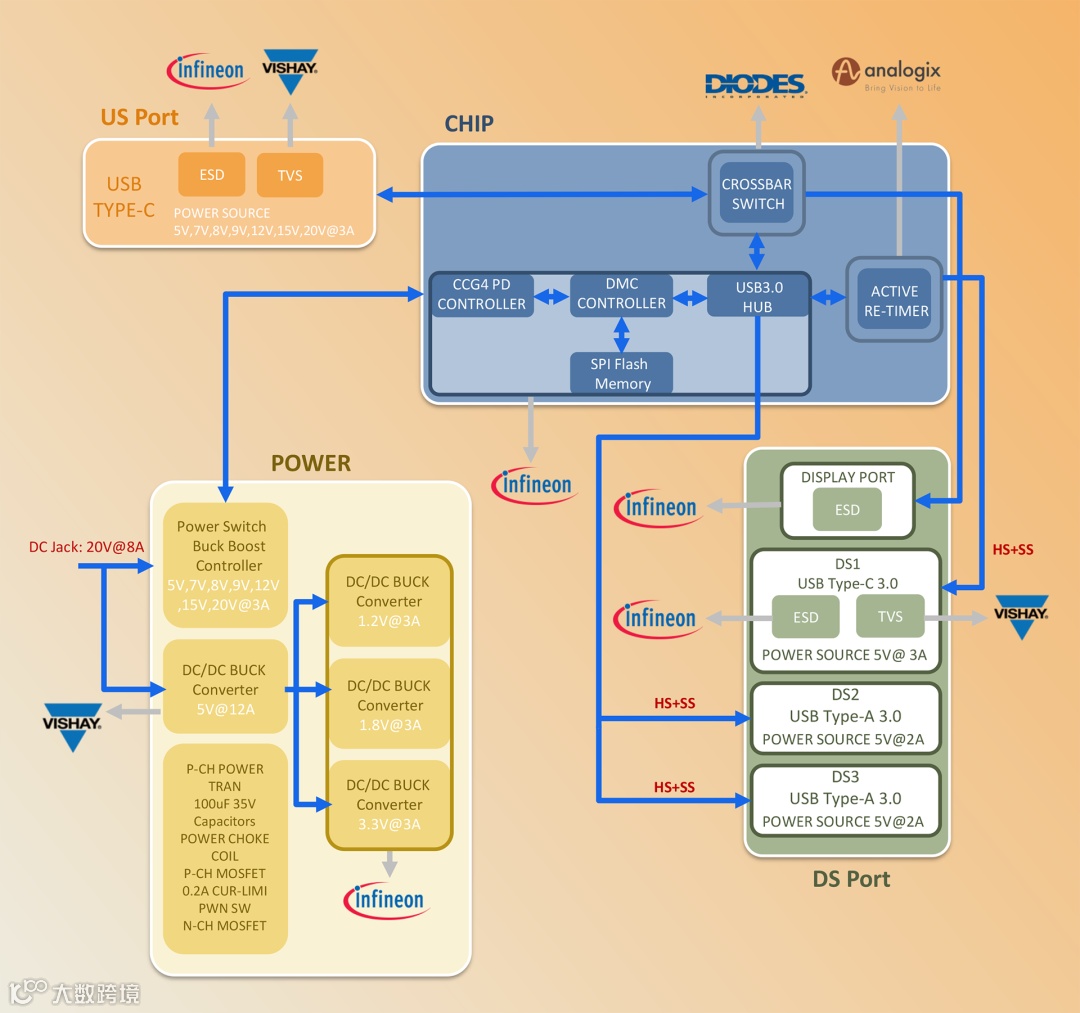

US/DS Port：支持ESD / TVS瞬态保护，主要为USB数据/影像及60W充电接口。 -
POWER(Buck-Boost Charger)：除了5V VBUS及1.2/1.8/3.3V高效率系统供电外，Buck-Boost 升降压充电 IC 是一种可以对单节和多节电池进行充电和控制的芯片。得益于 Buck-Boost 升降压架构，不管输入电压比电池电压高或者低或者相等，升降压充电 IC 都可以对电池充电电压和电流进行精确管理和控制。 -
CHIP：Dock Manager Controller让Dock支持从Win OS透过USB更新FW，CCG4 PD负责PD协议交握及沟通及Buck-Boost Charger IC控制，完成影像及USB数据传输, USB3.0 HUB 支持4 port USB 3.0- DS ports。
规格参数如下：
-
支援PD3.0,并可自定义PDO充电协议(电压5V~20V),最高至100W
支持USB 3.2 Gen1 5Gbps
支持DP ALT mode和USB+DP双信道或DP四信道的DP1.2/DP1.4讯号切换
Type C PD 60W Charger Dock应用
来自Zenitron团队的建议 ：

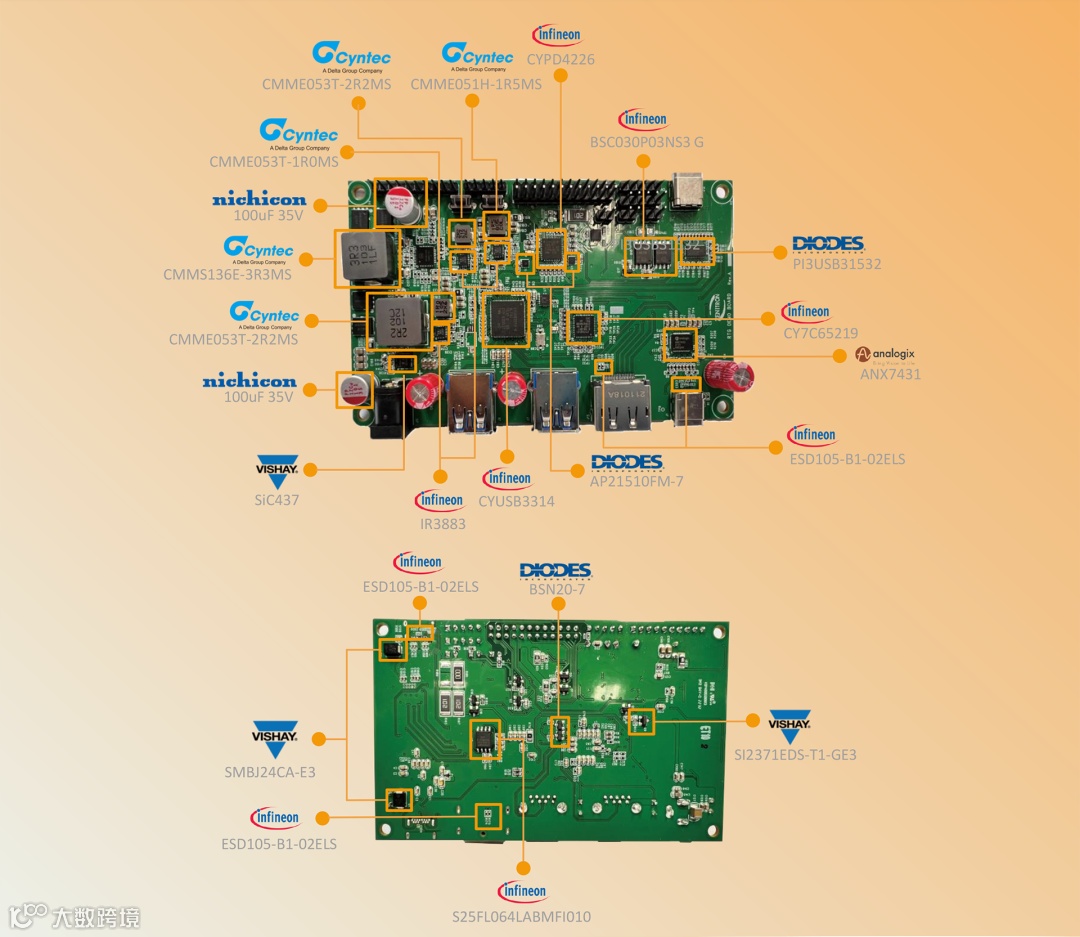

本方案是基于CYPD4226平台的参考设计方案，可基于应用灵活修改，可靠延展拓扑应用。
PD Controller CYPD4226可轻松透过EZ-PD Configuration Utility来轻松切换握手协议电压、电流。
提供CYPD4226 SDK,可更换不同的Buck/Boost控制器和DP MUX．
DMC 提供command line tool,能加速做FW更新的GUI tool客制化。
