谈谈SDRAM的预取Prefetch和Burst Length

        SDRAM的Prefetch，即预取功能，是指SDRAM内核一个时钟周期操作的位宽。而Burst Length，即突发长度，是指在DQ总线上一个操作可以存取的Burst个数。所以，二者的时钟域不同。Prefetch是内核低频时钟率的概念。Burst是IO上高频时钟域的概念。从内核到IO上，即读SDRAM方向，存在n-bit的并/串转换。从IO到内核的写方向，存在n-bit的串/并转换。

        下面从SDRAM的内部框图来理解Prefetch的概念。

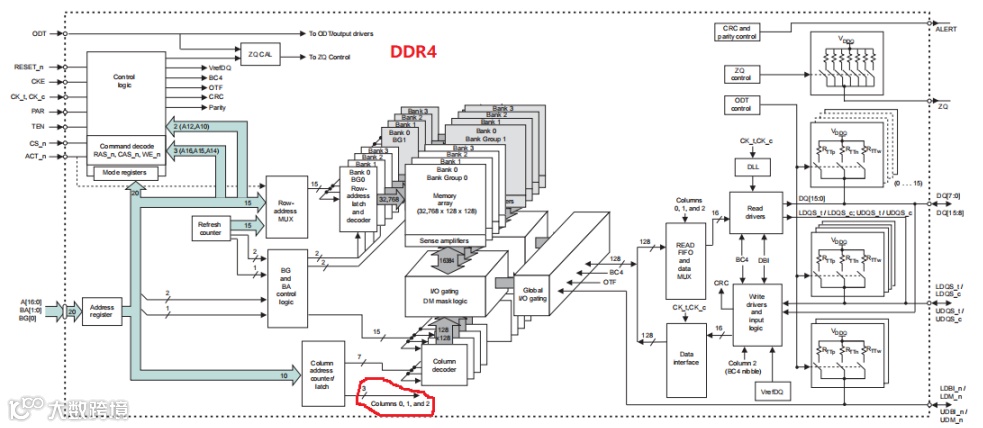

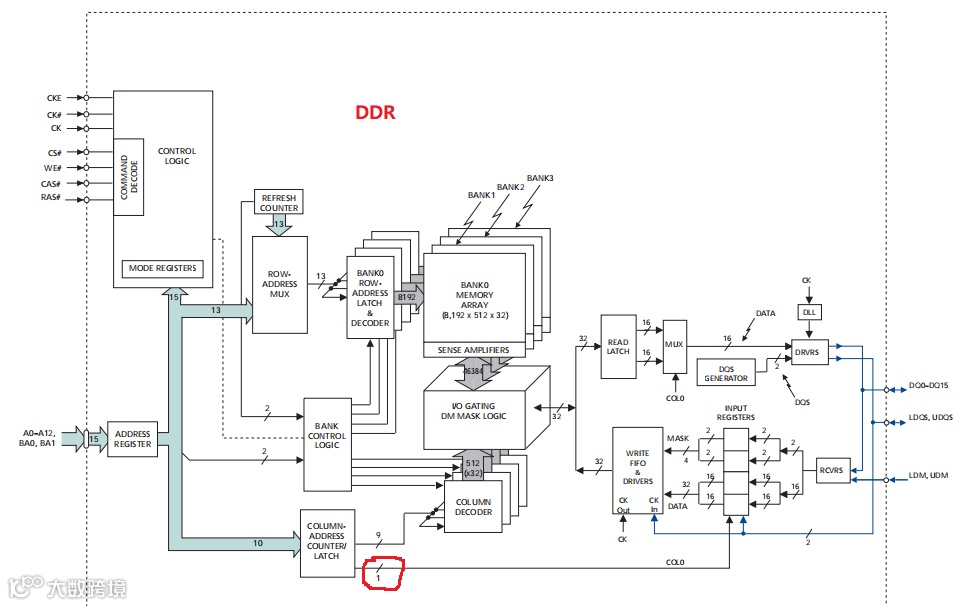

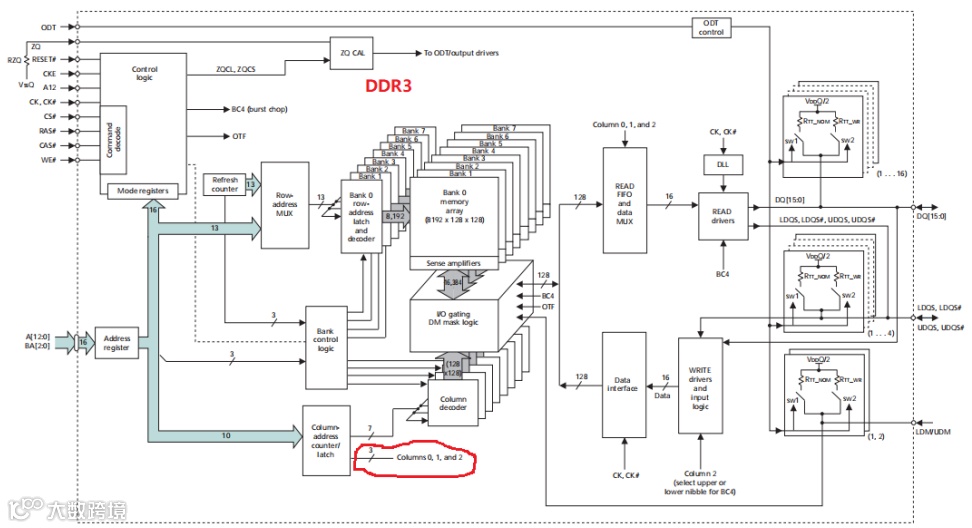

        从上面的DDR,DDR2,DDR3,DDR4,DDR5的内部结构框图可以看出，在存取SDRAM阵列的时候，Col列地址的低比特是没有用到的。比如DDR，col[0]没用，内核一次存取2bit，所以prefetch就是2n-bit，其中的n是指DQ的宽度。同理，DDR2，col[1:0]没用，内核一次存取4bit，所以prefetch就是4n-bit。以此类推，所以DDR3/4就是8n-bit prefetch，而DDR5是16n-bit prefetch。

        再来说说Burst Length。

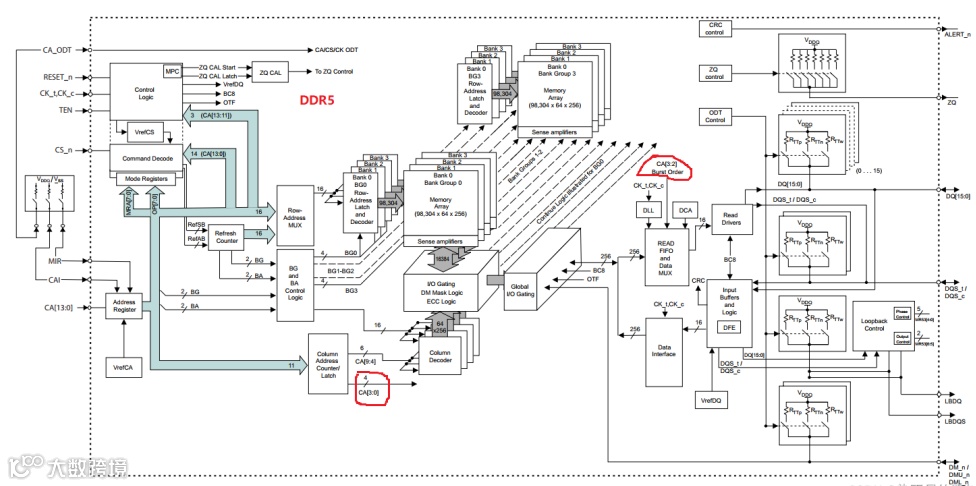

        以DDR5 x16DQ为例，就是DQ宽度为16 bits。从上面的DDR5框图可以看到，内核一次存取是256bit，即16n-bit prefetch，也就是16 x16 bits。这256 bits数据在宽度为16的DQ总线上就需要16个Burst，所以通常DDR5的Burst Length就为16。由于DQ是使用DQS双沿采样的，所以需要8个DQS周期才能传完这256 bits数据。所以内核时钟频率是IO外部时钟频率的1/8。某些应用可能一次不需要256 bits这么多的数据，只需要128 bits数据。这时候，可以只选择其中的128 bits数据出现在DQ总线上，这就是8个Burst数据，即BC8，Burst Chop 8。

        同样的道理，由于DDR3/DDR4是8n-bit prefetch，所以他们支持的Burst Length通常为8，或者只需要一半的数据的BC4。

        对于DDR/DDR2，可以支持多次prefetch，然后一次Burst在DQ上面。例如DDR支持BL=8，那内核需要4次2n-bit预取，然后在DQ上1次Burst。
