从邻居手里买了几件报废的电子产品，其中有一个屏幕坏了的小天才儿童手表。邻居表示如果能修好的话帮忙修一下，那必须安排了。
小天才儿童手表是儿童社交的一个必要平台，碰一碰加好友，在小学生这个圈子里应该还是非常city的。加上它有GPS定位，续航时间长，所以是家长掌握孩子定位轨迹的神器。

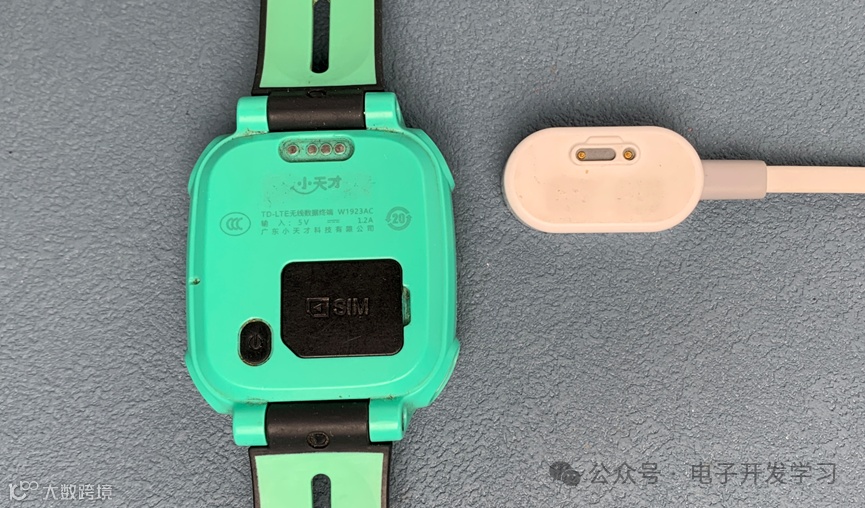

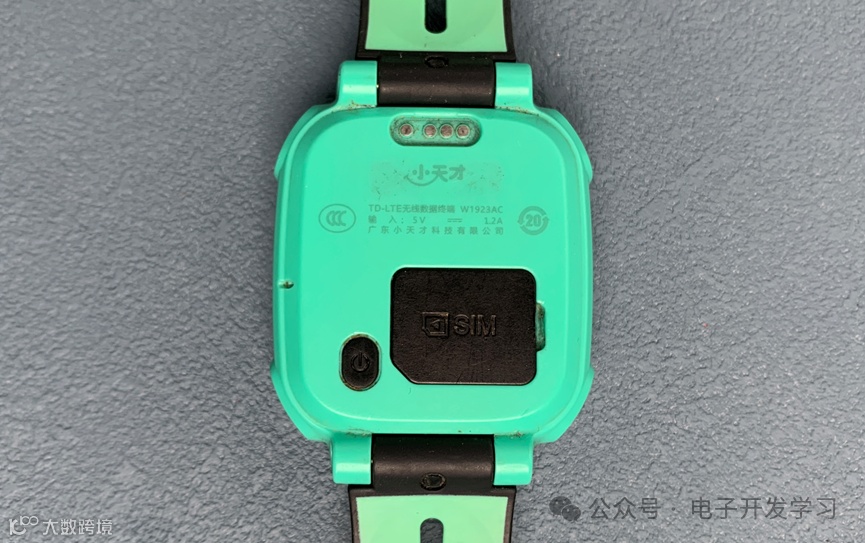

我拿到的这款是W1923AC版本。表壳背面是四个触点用来充电。下面有SIM卡槽盖、开关机按键。
看磁吸充电头只有两个触点，中间两个触点应该是用来Debug或者数据通信的。

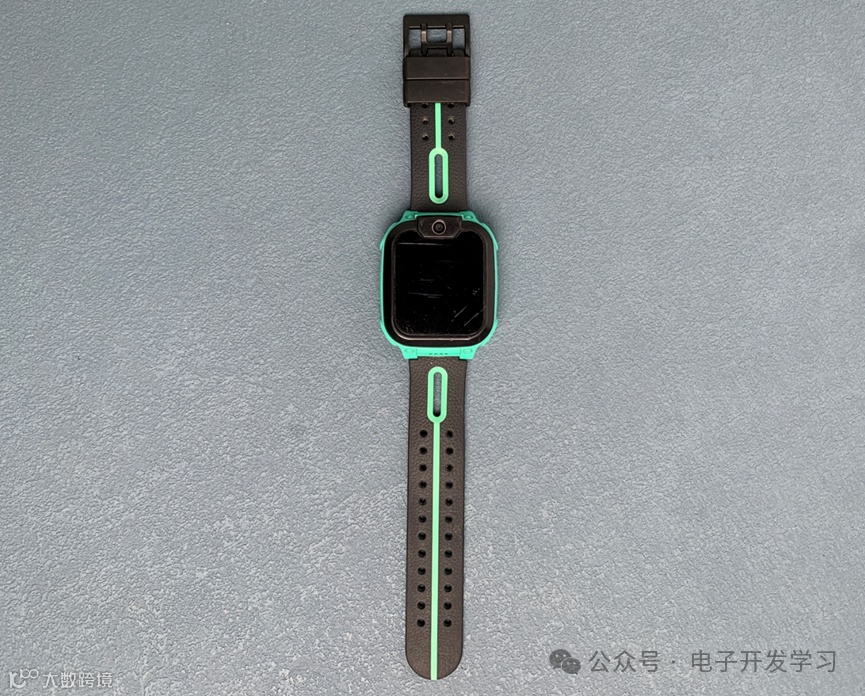

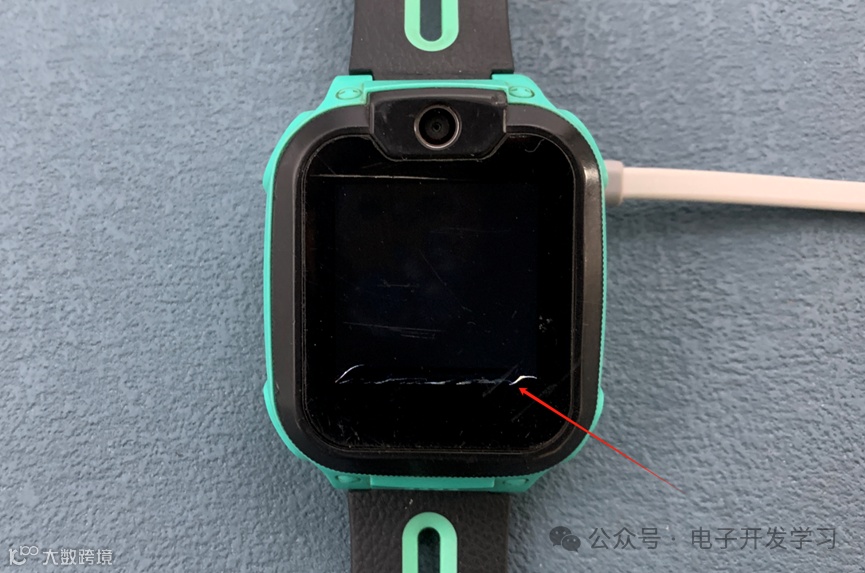

给充电，发现屏幕有破损，所以不能正常显示了。

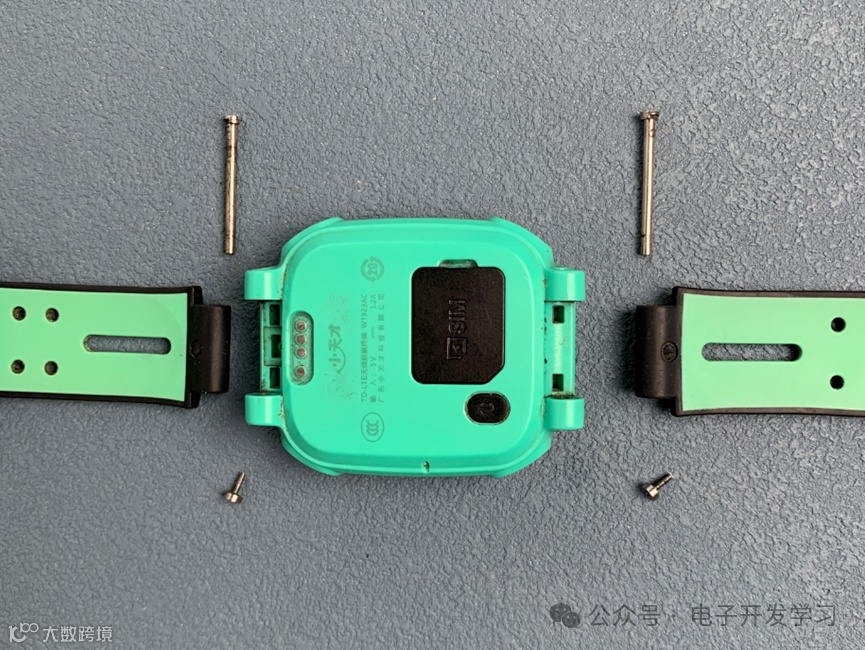

开始拆解，先拿掉表带。
这个表带安装方式有点太靠谱了。

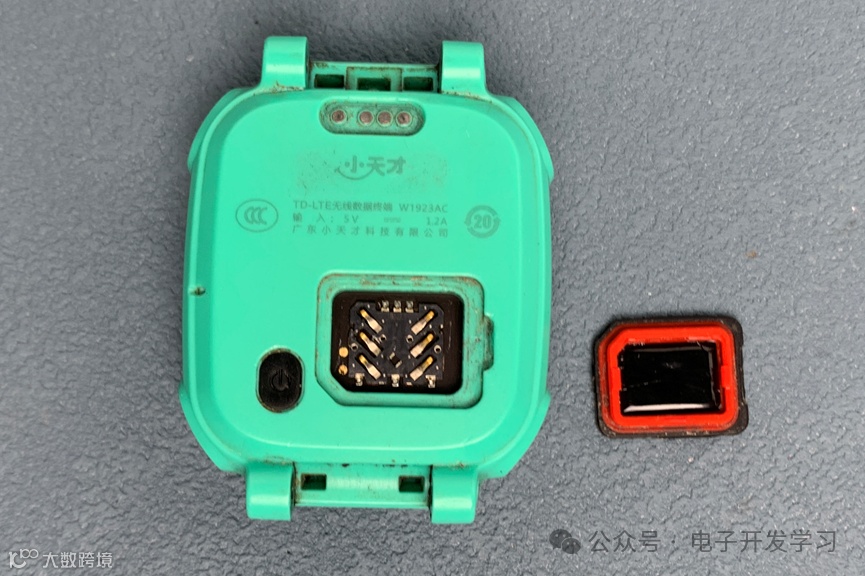

抠掉SIM卡后盖。

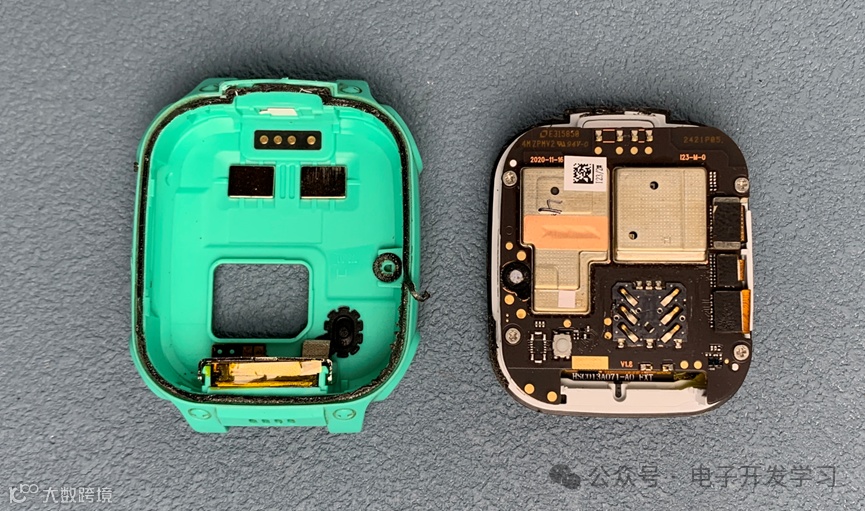

热风枪加热表壳，分离前后盖。

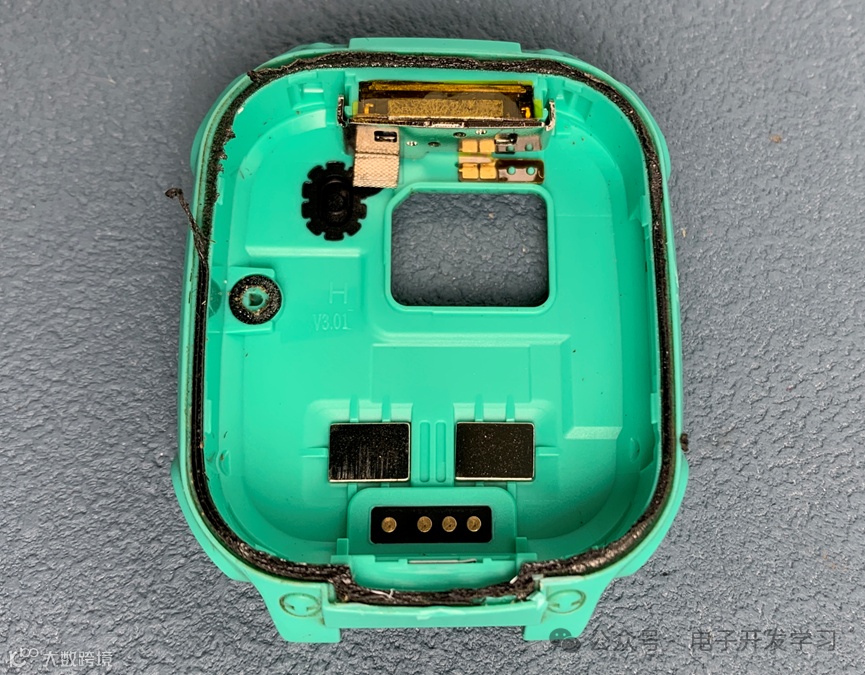

表壳上面的充电触点接进来之后，和主板上的弹片压在一起。左侧黑色的圆孔是mic孔。上面是扬声器。

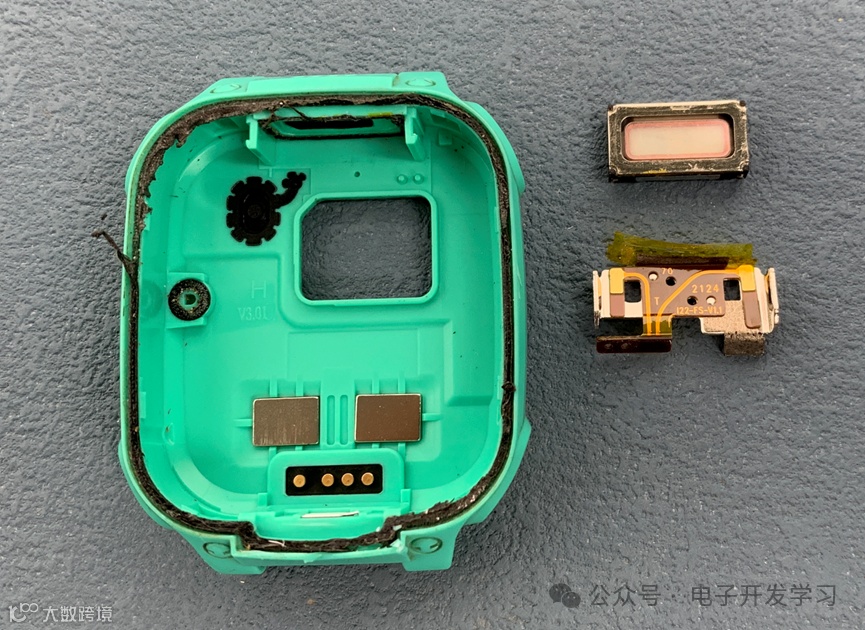

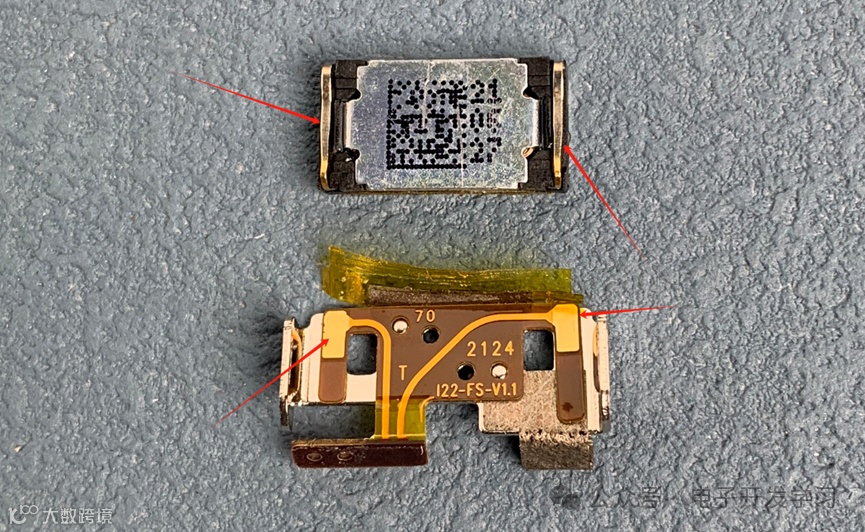

扬声器拆下来之后是这样的。
安装上去之后，扬声器和这个FPC排线的两个触点接触。

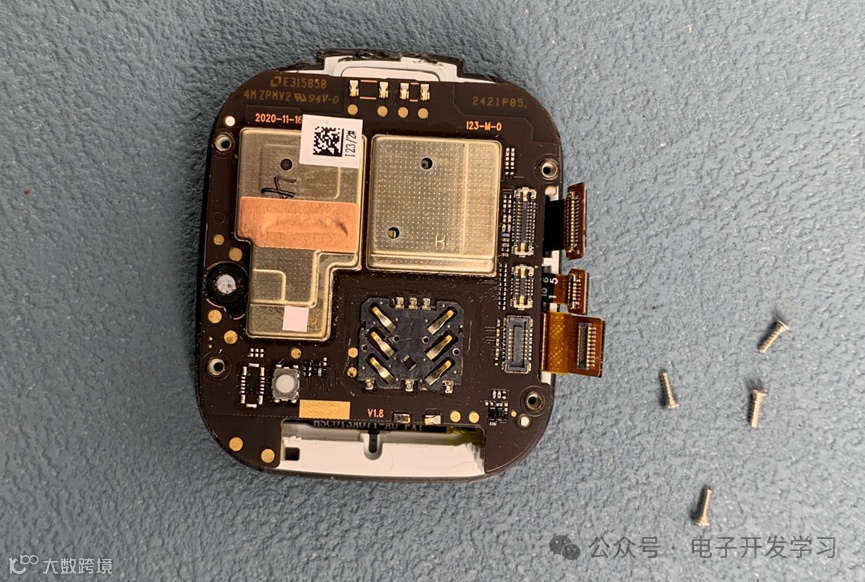

拆掉主板上的排线和螺丝。

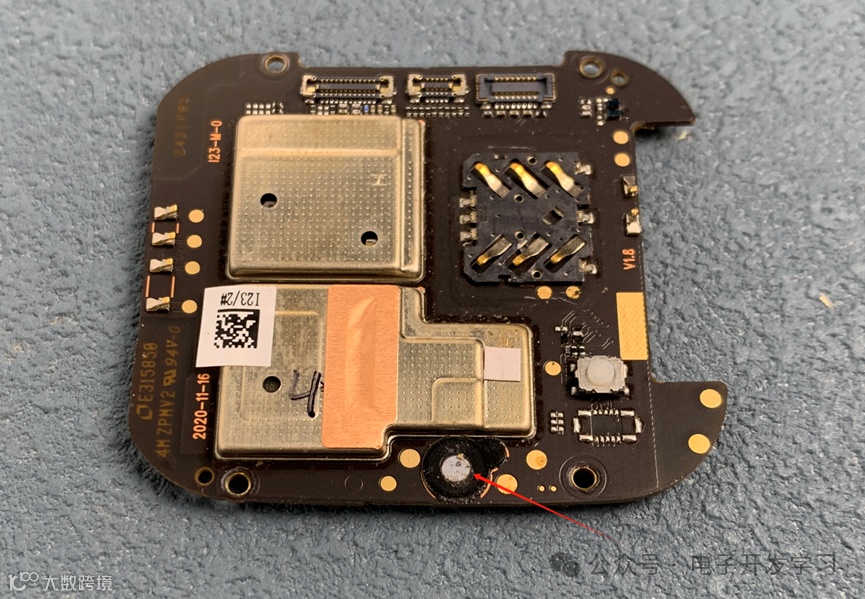

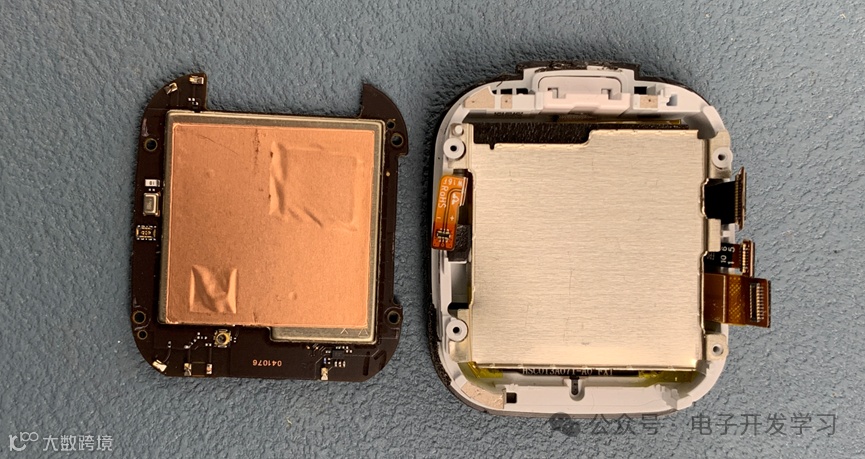

拿下主板，几乎所有的器件也都是放在屏蔽壳下面的。左侧在外面的金属壳器件是MIC。收声孔在肚子下面，PCB板上有开孔。
这是MIC背面的处理。

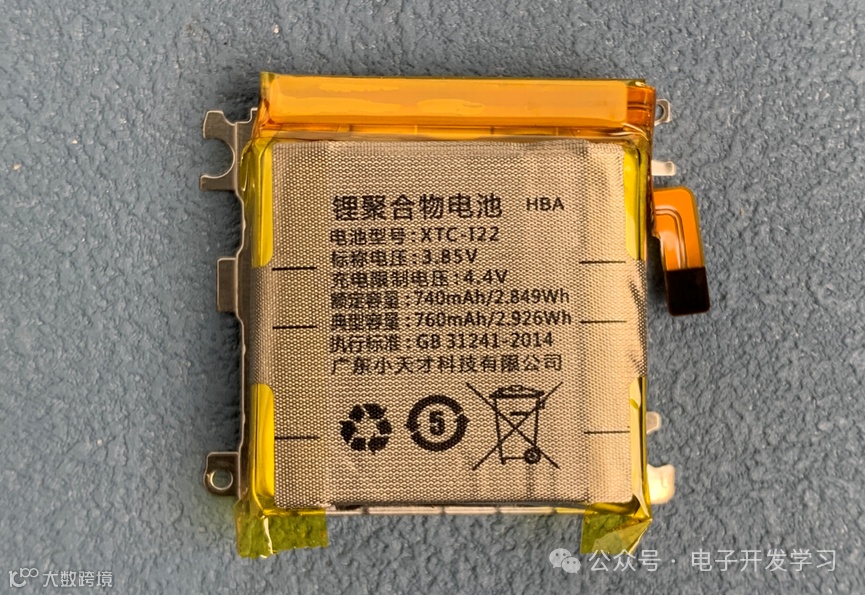

电池是锂聚合物电池，型号XTC-I22，这个电池的电压是3.85V，充电限制电压4.4V，电池容量740mAh。看这个电压和平时的锂电池不太一样啊。

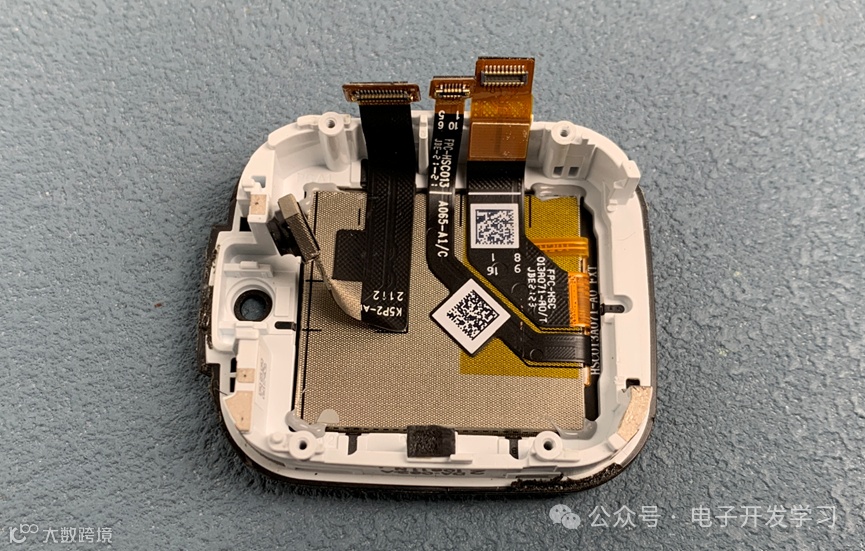

拿掉主板和电池之后，表壳里剩下的就是屏幕总成和摄像头模组了。

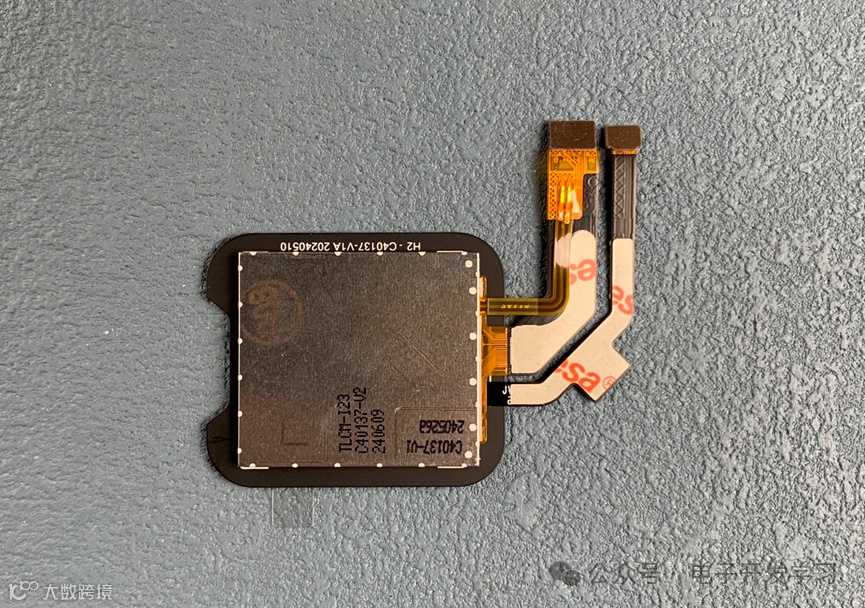

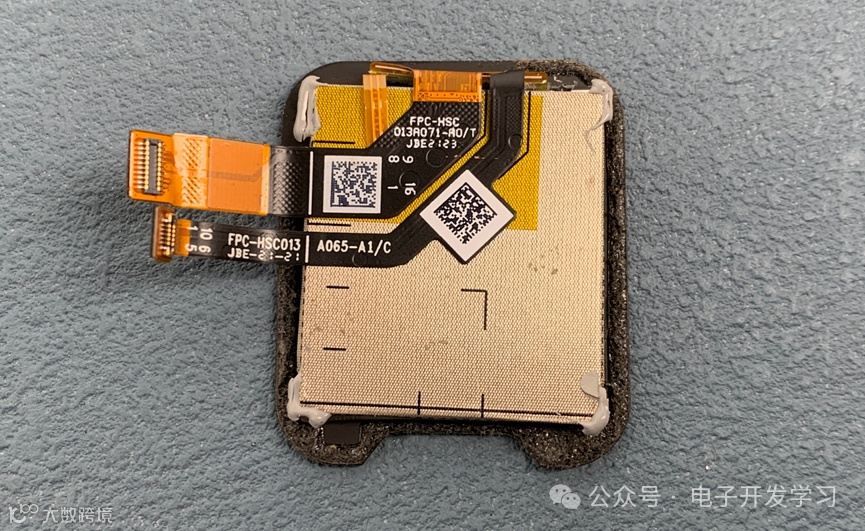

屏幕总成。前文说了，这个表损坏的原因就是屏幕损坏了。

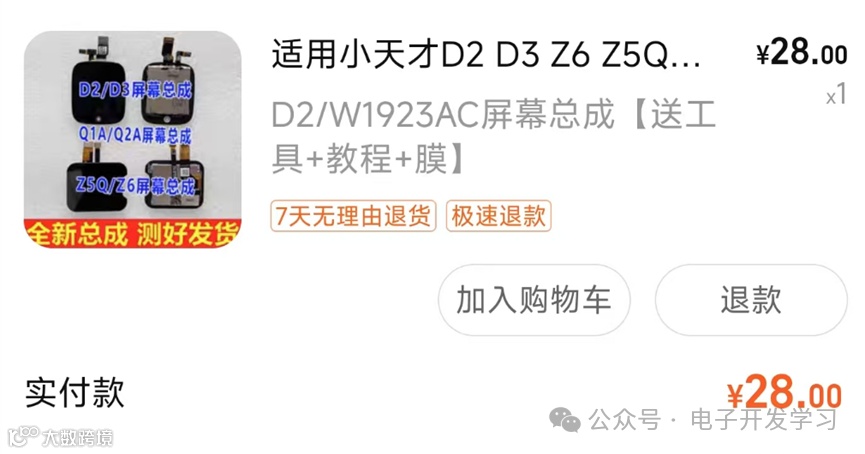

上网搜了一下，这屏幕总成的价格是28元，看来可以尝试换一下。
我下单了一个，等了两天终于到货了。除了看到的屏幕还有一大堆更换屏幕的工具。比如刀片、螺丝刀、吸盘、擦屏纸、胶水什么的，真的是你需要用的东西他都给你准备好了，太贴心了。

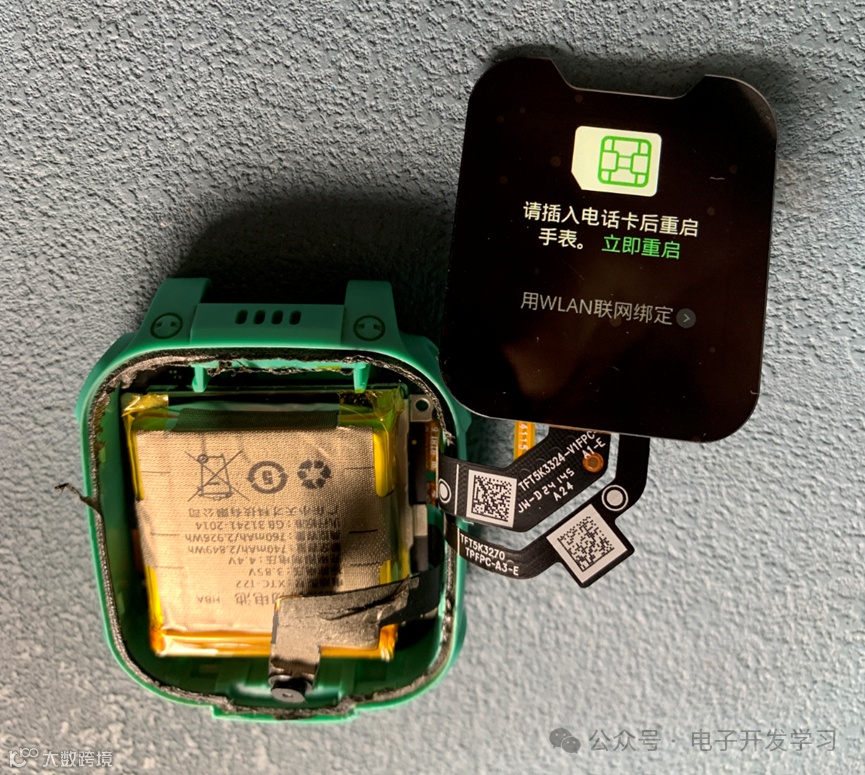

接上去之后，按开机不亮屏，估计是电池放置太久没电了。于是把主板和电池装在壳里，给充电试试，果然屏幕亮了。
充一会儿电之后，可以正常开机了。

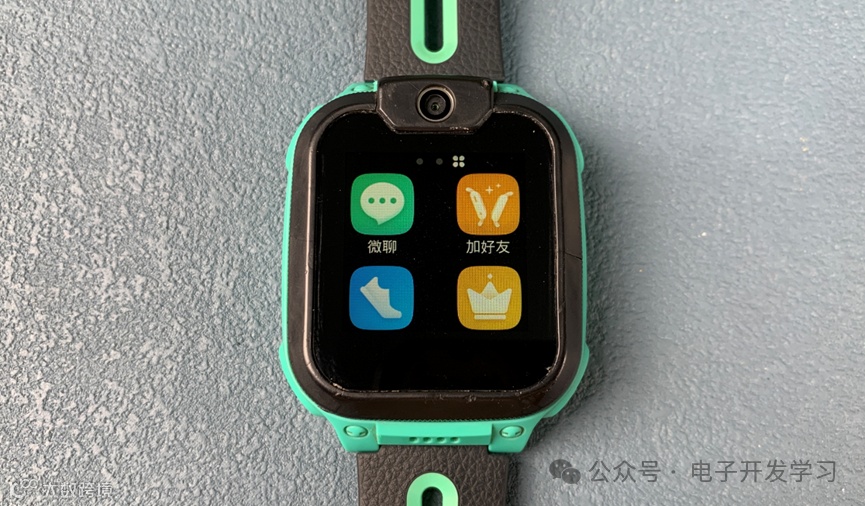

把新的屏幕总成组装进去，整个安装过程和拆解过程差不多，也没啥难度，就不再赘述了。装配好之后，这个小天才儿童手表就原地复活了。

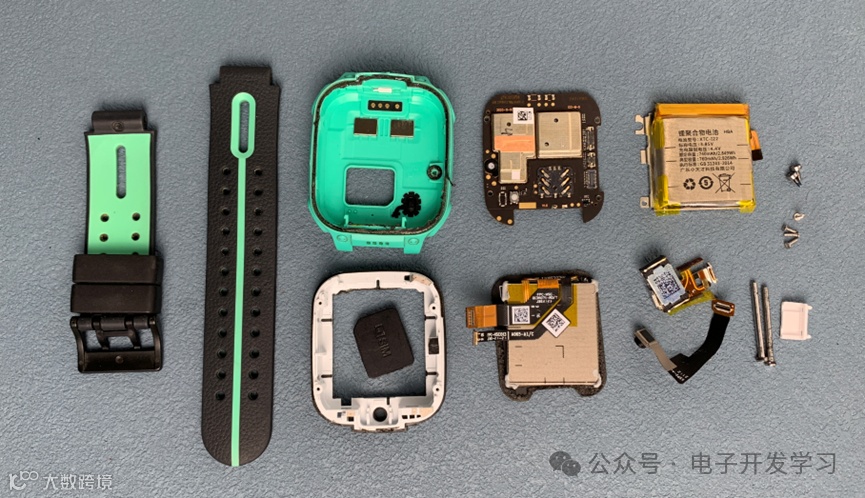

这是拆解换屏过程中拍的小天才手表的全家福。由于换屏之后就好了，没能报废，所以也就没机会看看屏蔽壳下面用的什么芯片方案了，这个有点遗憾。
刚修好，连接上wifi大概看了一下功能都正常，打算通知邻居来取的时候，邻居就给我发消息问表没有修好。看来这儿童手表比我还急，一恢复过来立马先行通知主人了。
