趁同事不注意，把他的智能手表拿过来打算拆解了。

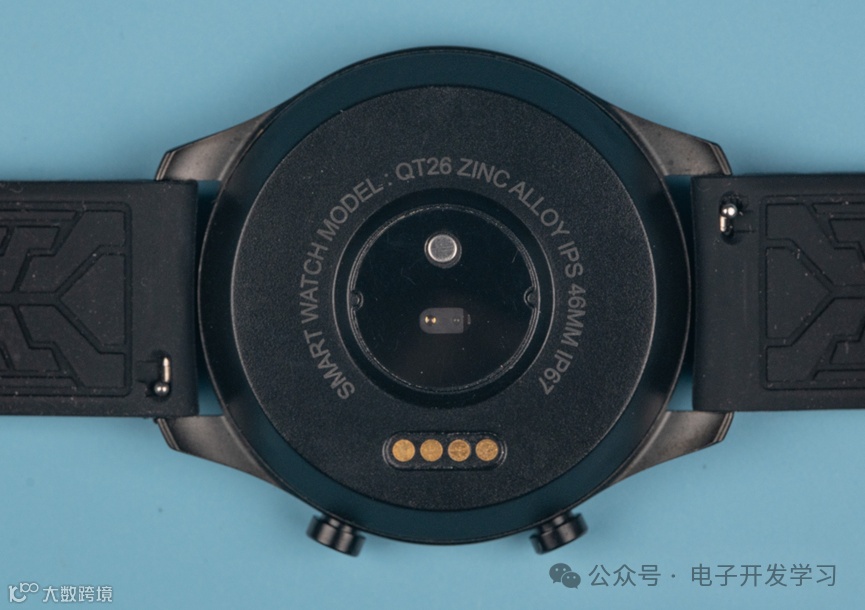

看了半天盖子上印着QT26，根据这个没有找到这是什么品牌，可别是什么限量版的手表啊！

大概观察一下，后盖和边框之间好像有缝隙，按照我见缝插针的性格，就直接往这里下刀子了。

果然就这么水灵灵的拆开了。绝大多数手表都是从屏幕开始拆的，这个手表的设计另辟蹊径了算是。

用烙铁把麦克风线和喇叭线拆掉，就可以把后盖和前盖分离了。

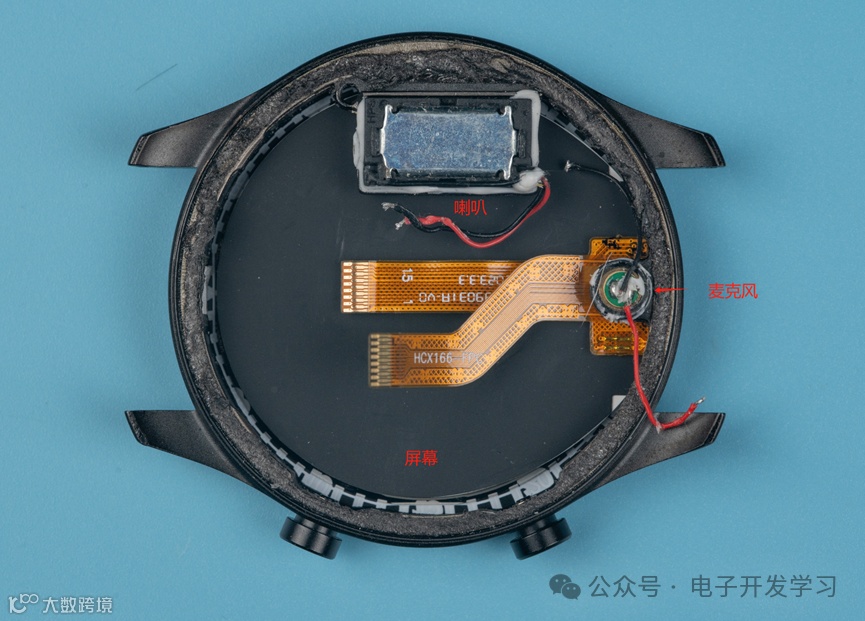

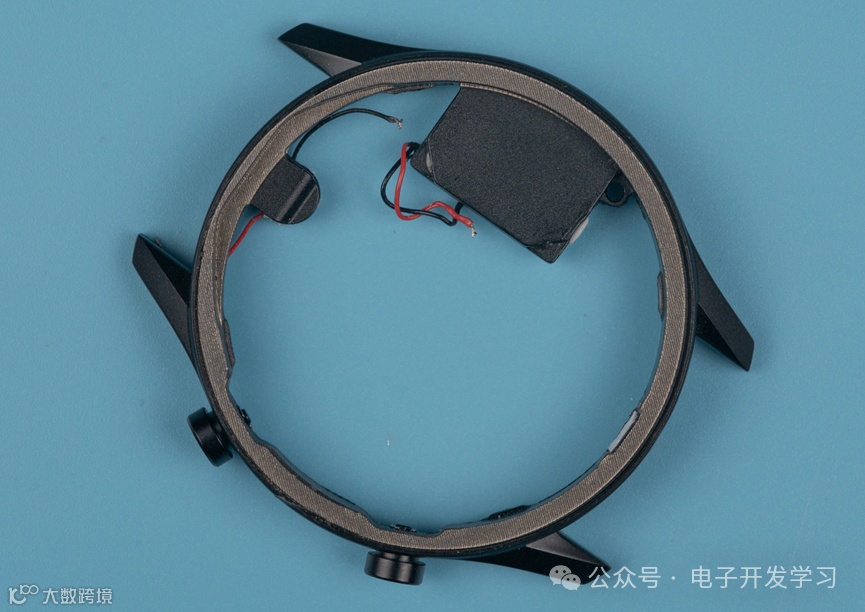

先看前面板上都有什么，最底下黑色的这个是手表的圆屏，一般和前面板的玻璃是一体的。加热就可以从中框上拆解下来。引出的两根黄色FPC软排线分别是MIPI线和触摸信号线。上面有一个喇叭。右侧是麦克风。

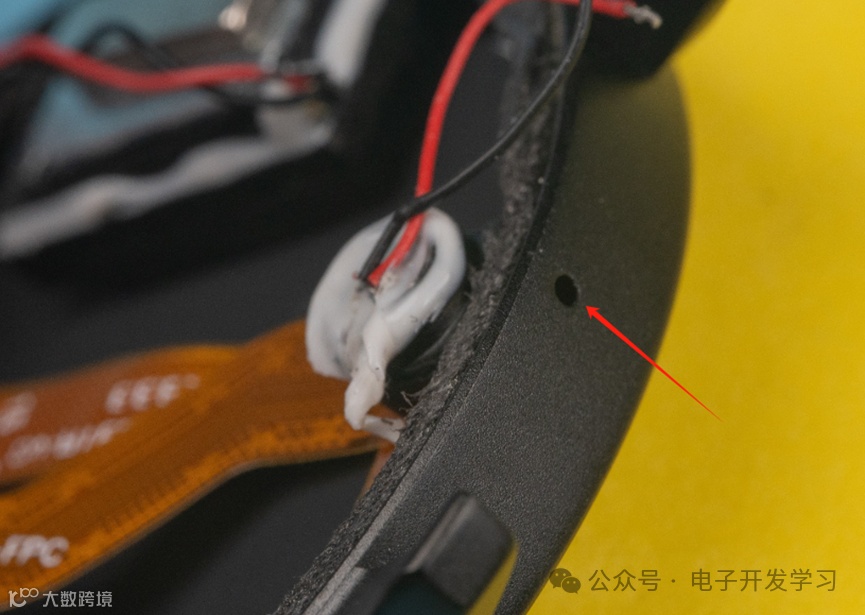

在中框的内部，伸出来一个圆形中空平台，然后这个麦克风就插在里面，中框上有一个小孔，应该是和这个麦克风连通的，用来收声。

拆掉屏幕之后，这个中框掂量起来挺重的，似乎不是铝合金材质。

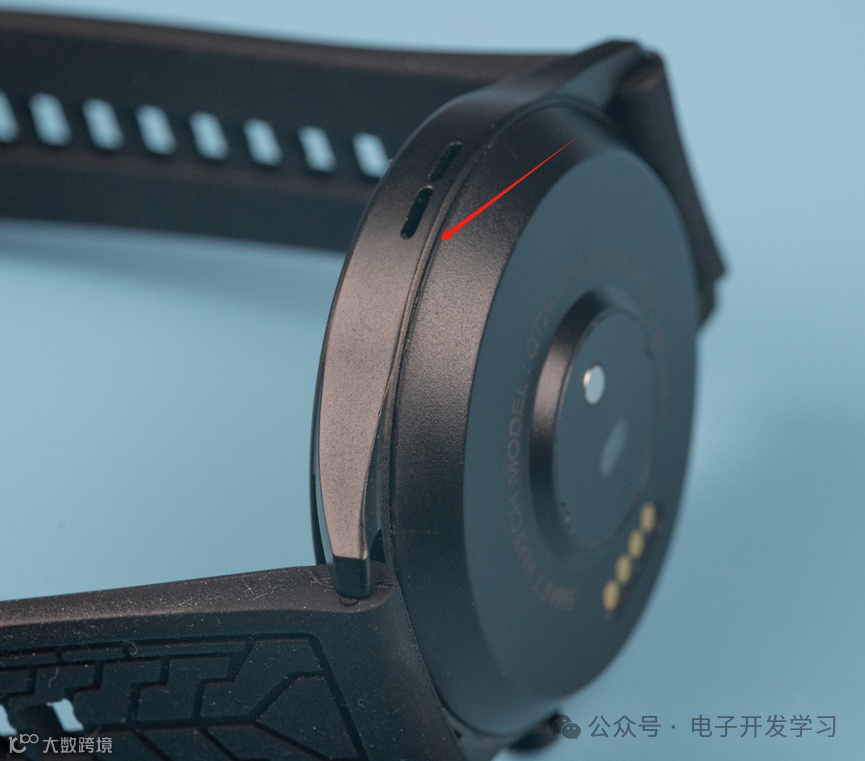

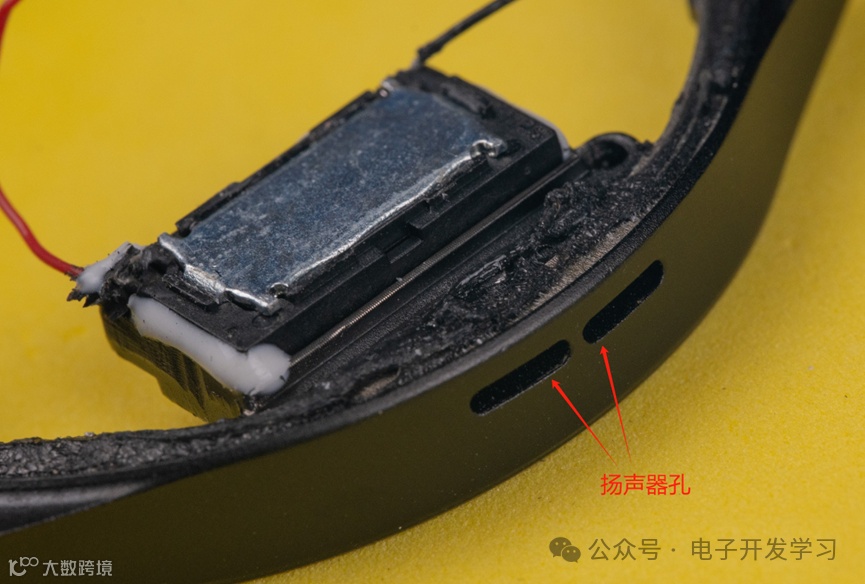

中框侧面有扬声器孔。

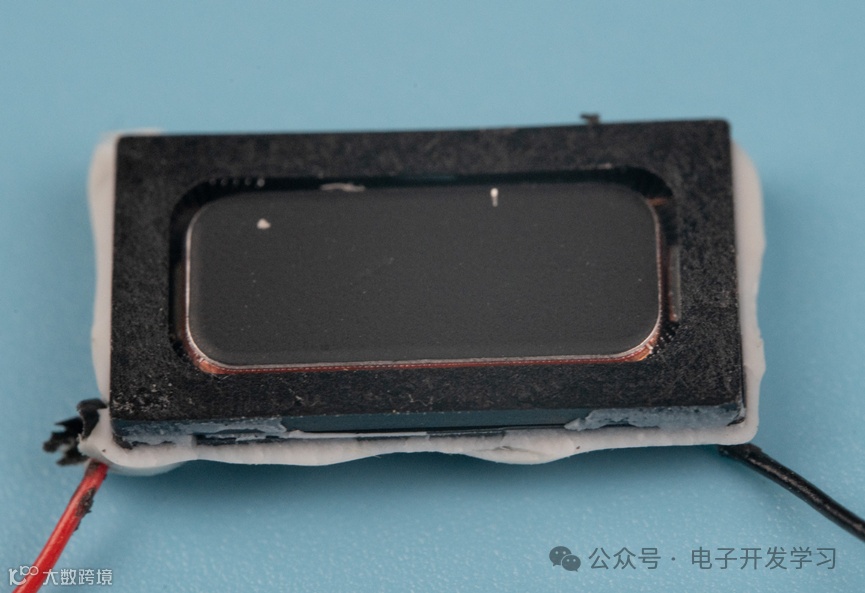

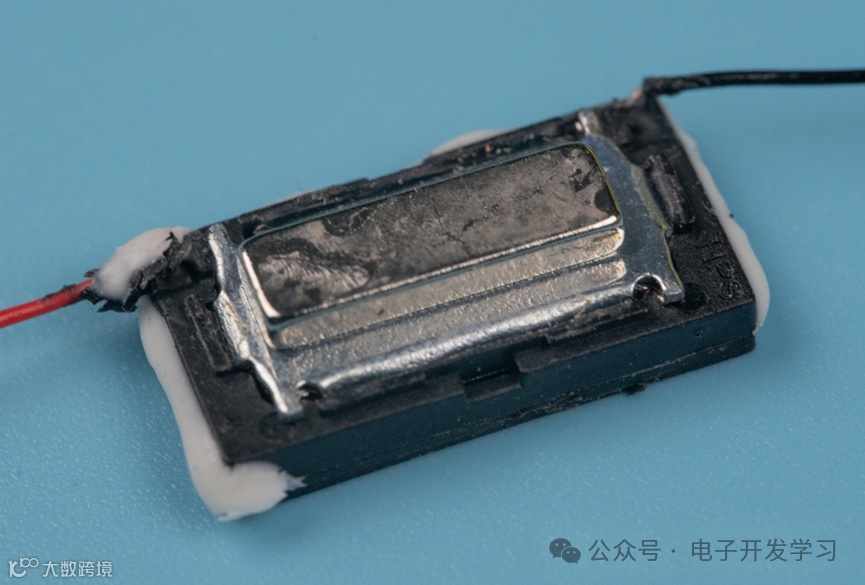

扬声器拆下里是这样的。

背面贴了一个长方形磁铁。

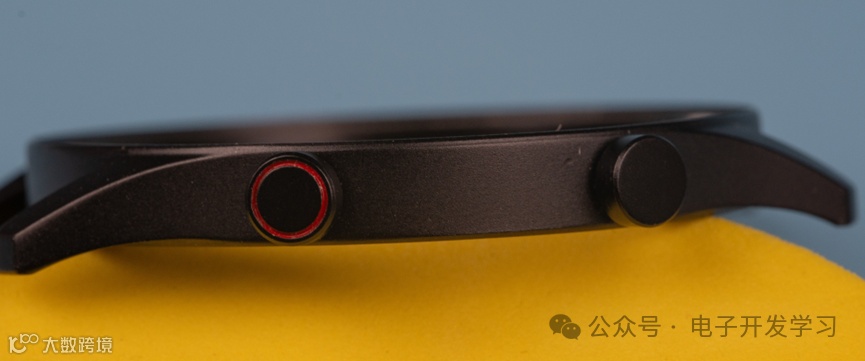

表盘侧面的两个按键。

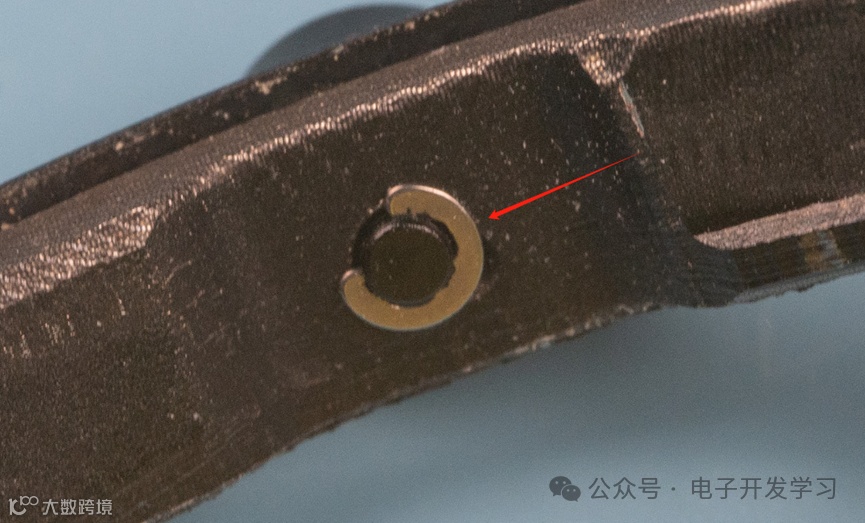

按键内部通过E形卡扣固定。

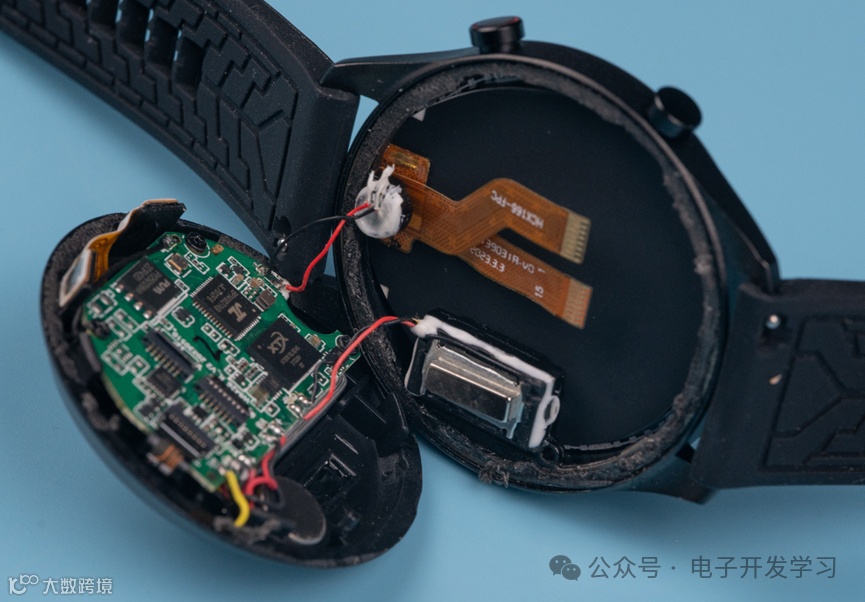

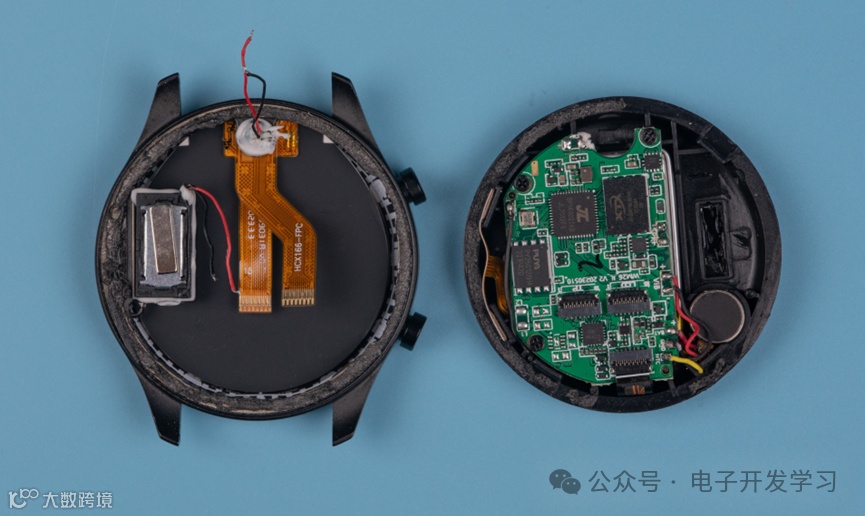

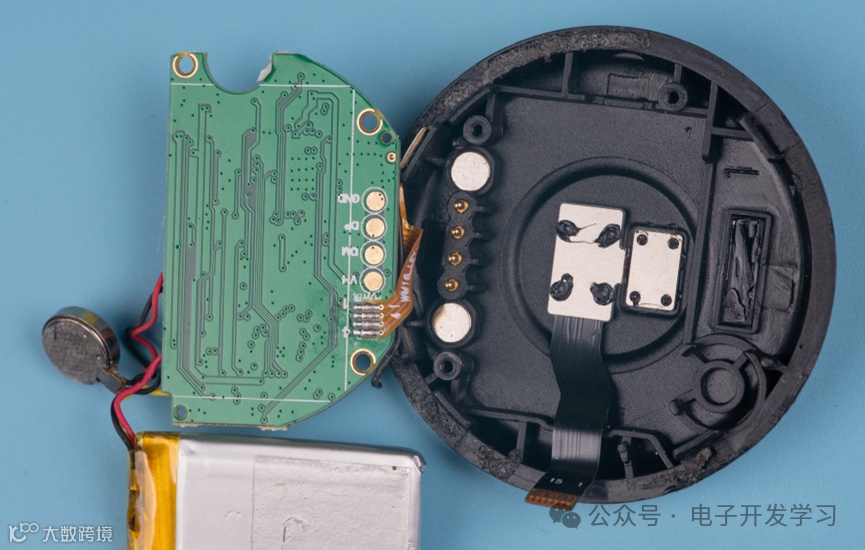

接下来看后壳和电路板部分。

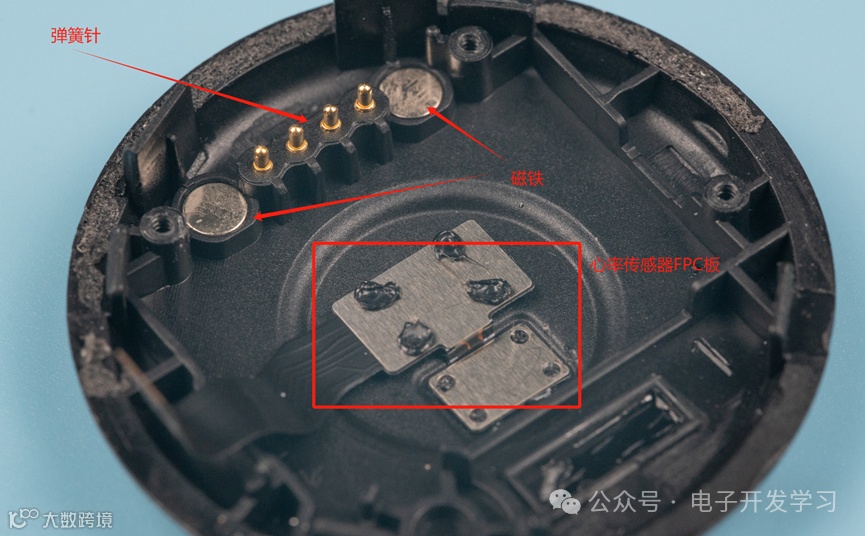

很显然后壳是塑料材质，这样可以很容易把充电和USB通信的四根信号的弹簧针内嵌在后壳上。另外，心率传感器也是通过热熔后壳上的柱子来固定的。

采用了一个220mAh的锂电池包，侧面的两个按键也是通过FPC软排线引到主板上的。蓝牙天线是一根大概4cm左右的黑色引线。

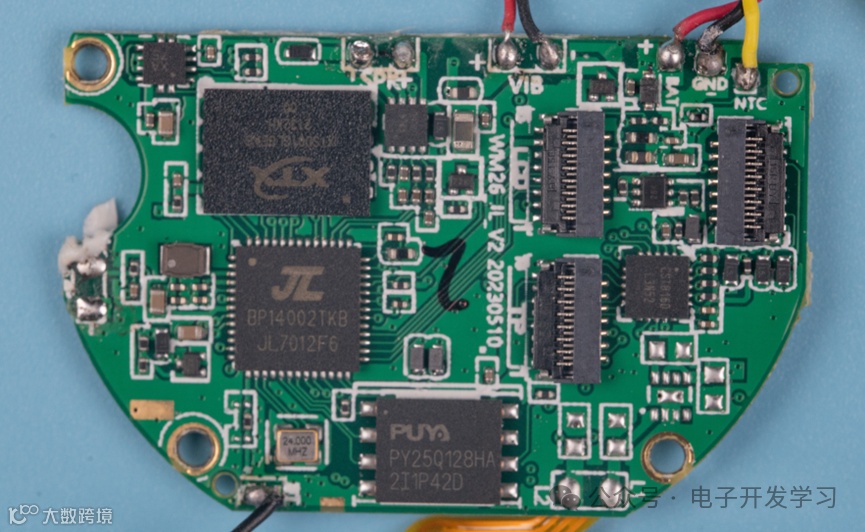

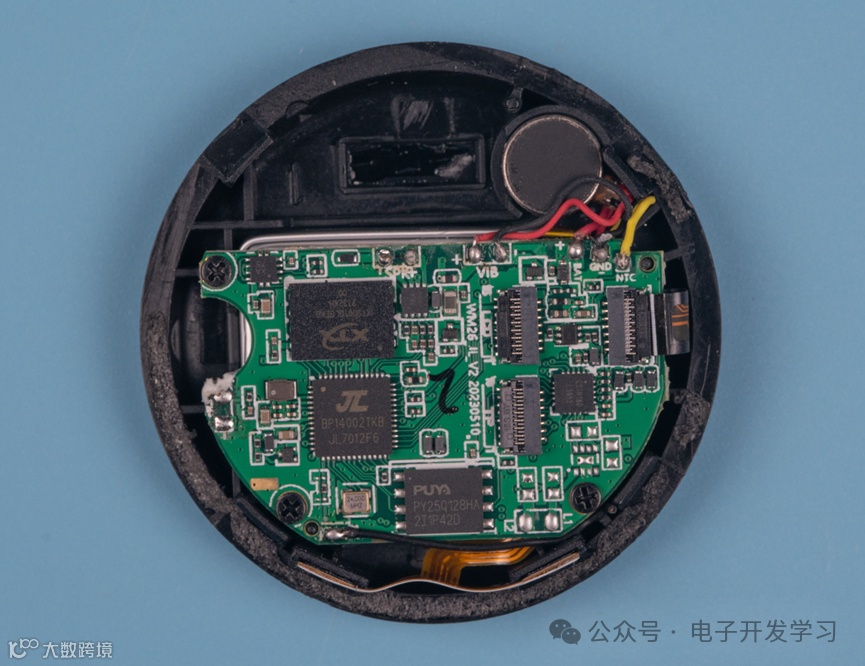

所有的器件都在正面。

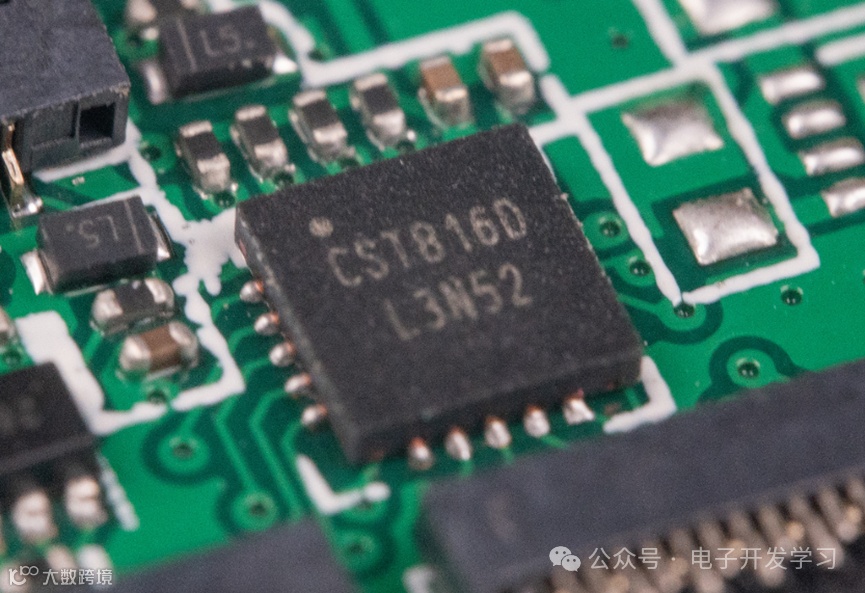

CST8160，来自上海海栎创的高性能自电容触摸芯片，上一次拆解的中兴手表也是用的这个品牌的触摸芯片。

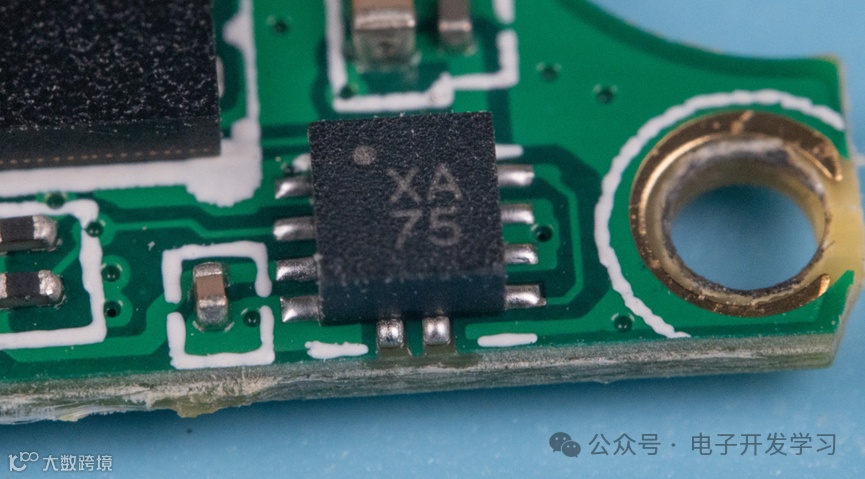

这个丝印XA75的芯片，是三轴加速度计，用来检测人体姿态、计步等。封装形式为LGA-12，看起来这是士兰微的SC7A20TR。毕竟这可能是最便宜的三轴加计了，我开发的很多项目上都用过这颗料。

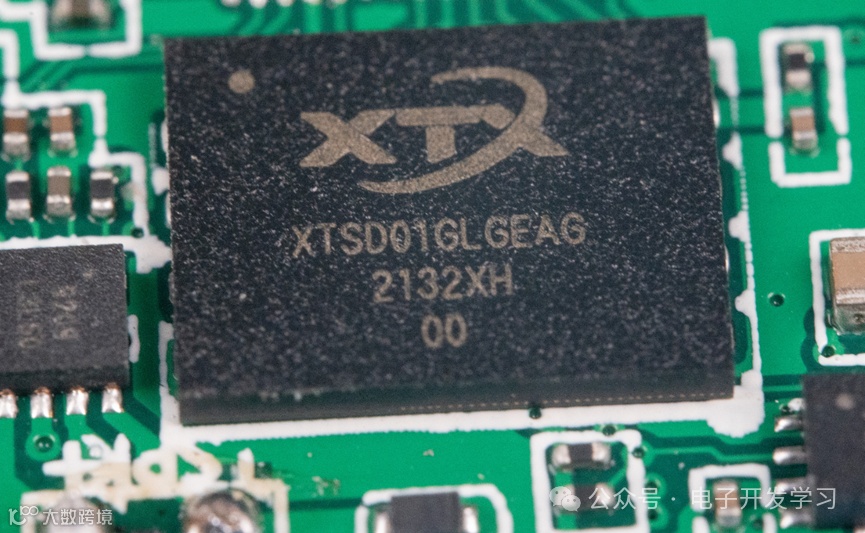

芯天下的XTSD01GLGEAG，容量128GB的NAND Flash。

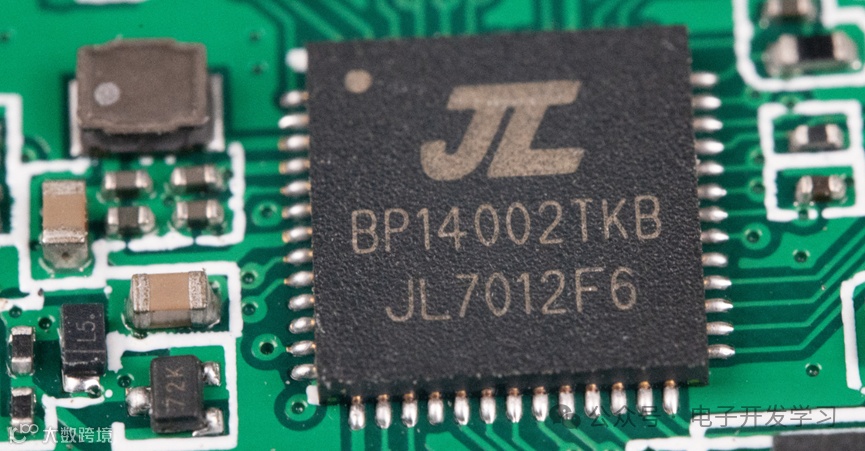

蓝牙SOC来自杰理，型号是JL7012F6，在杰理官网上可以找到，这是他们第二代智能手表芯片，这个芯片采用QFN-52封装，双模蓝牙V5.3，双核192MHz主频，内置2D图形加速，支持480*480@60Hz分辨率，支持蓝牙通话，支持录音，支持心率、血氧、血压、心电、血糖、说明等健康检测。在立创看到价格是7块钱左右。

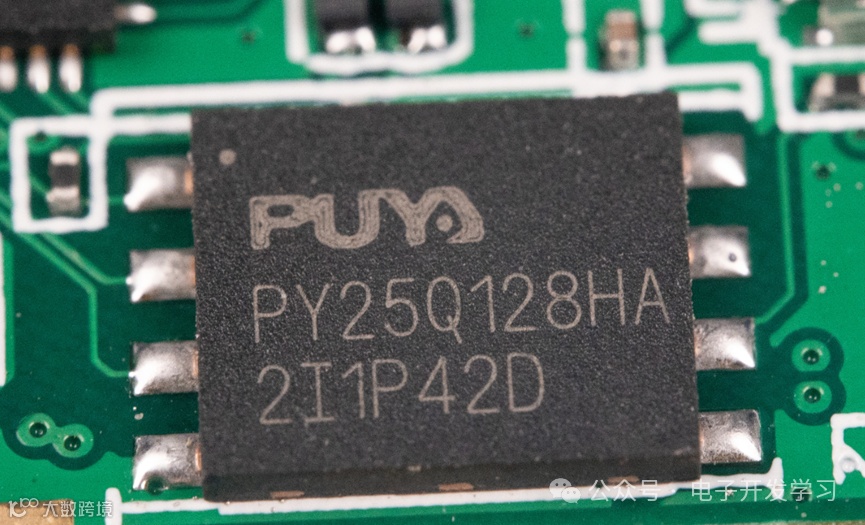

还有用到普冉的一颗PY25Q128HA，这是一个容量为16MB的Flash。

音频驱动芯片的封装是DFN-8 2x2mm，看丝印是9209，查找到应该是上海海栎创的HAA9209，差分输入，3.2W输出单通道音频功放芯片。

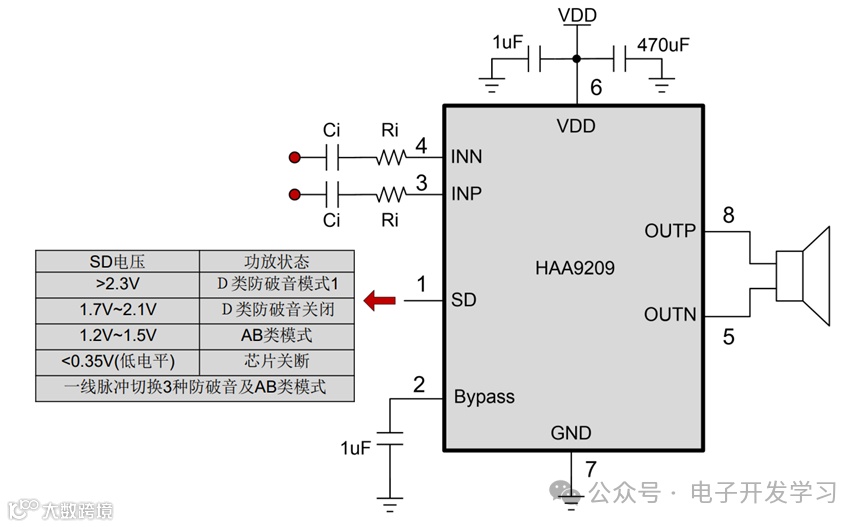

HAA9209的典型电路图。

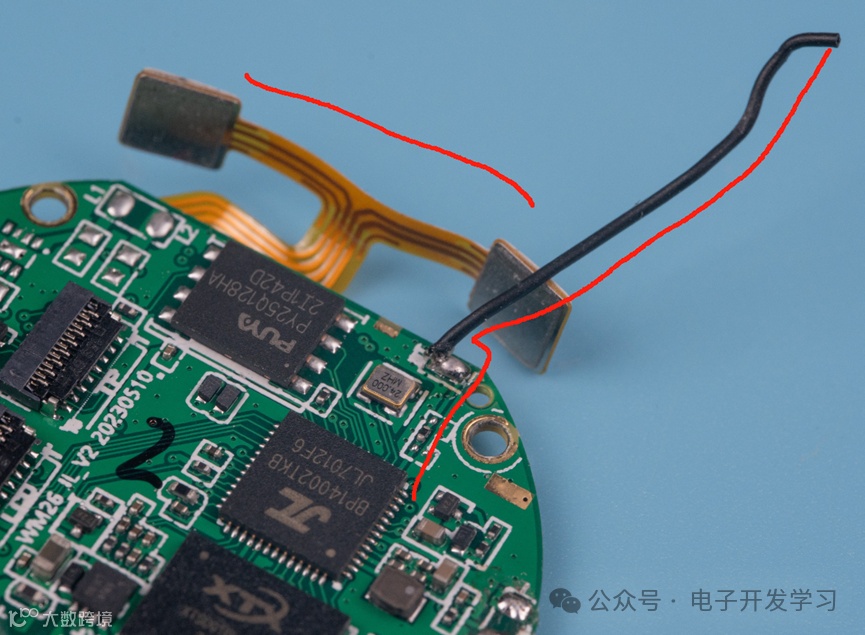

蓝牙天线的布线，阻抗匹配用的Π形滤波器，但是两个电容没有焊接。另外两个按键的FPC排线都在按键位置做了钢片补强。

在看看后壳里的东西。

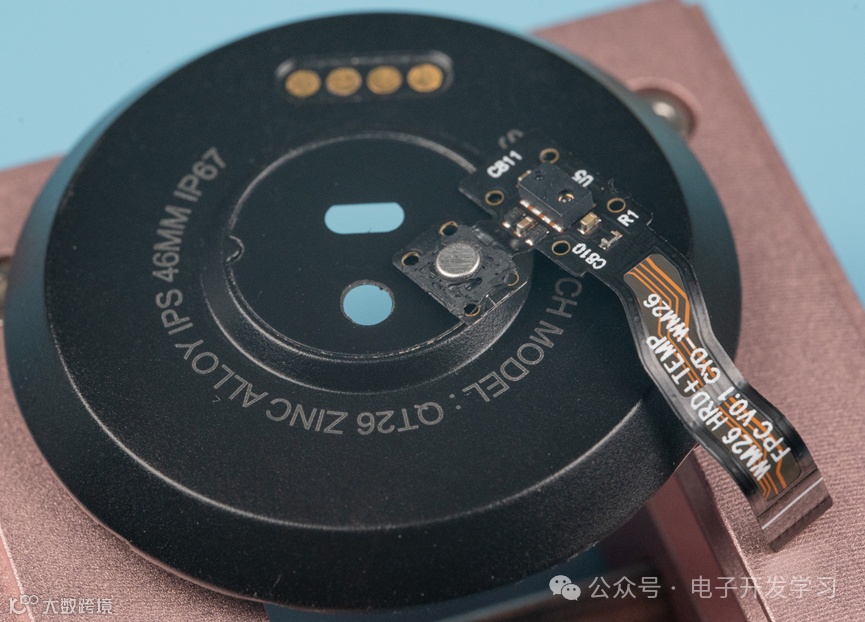

心率传感器FPC板上还引出了一个小板子，上面有个小的圆形铁壳，这个是测人体温度的。

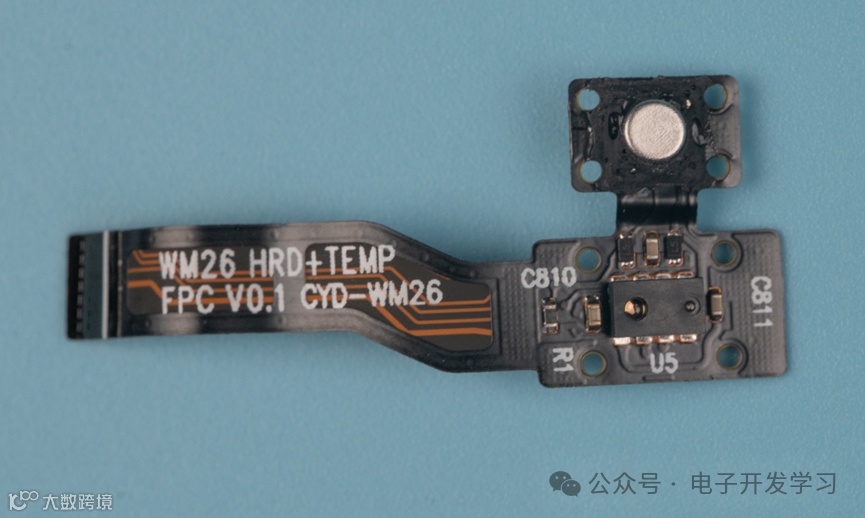

心率传感器FPC板细节。从板子上的丝印HRD+TEMP也可以看出来，两个传感器，一个测心率，一个测人体温度。

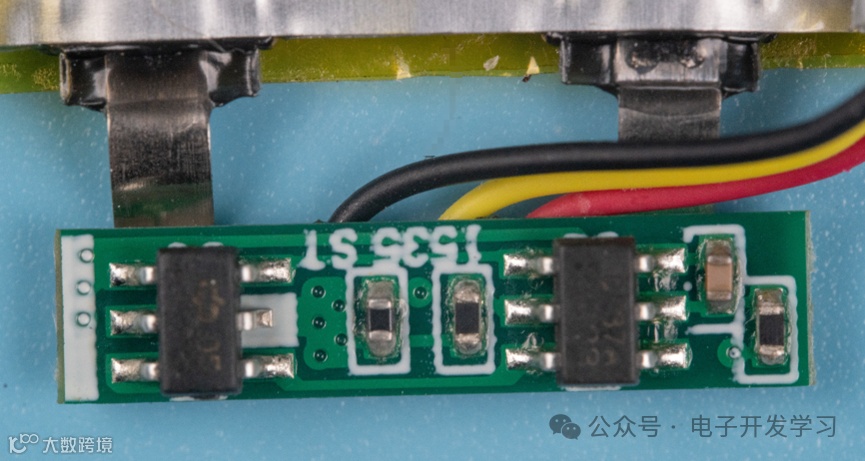

接下来拆解电池保护板。

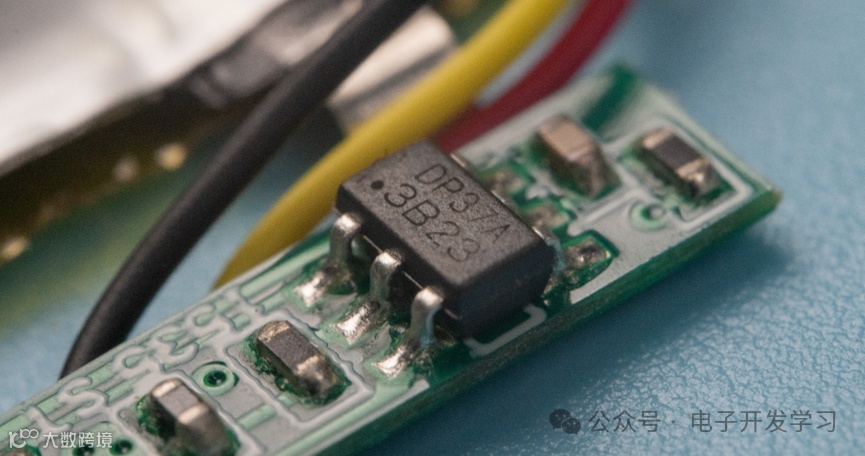

其中一颗芯片是DP37A这是一颗单节锂电池保护IC，内置高精度电压检测和延迟电路，用于锂离子/聚合物电池的过充、过放、过流保护。

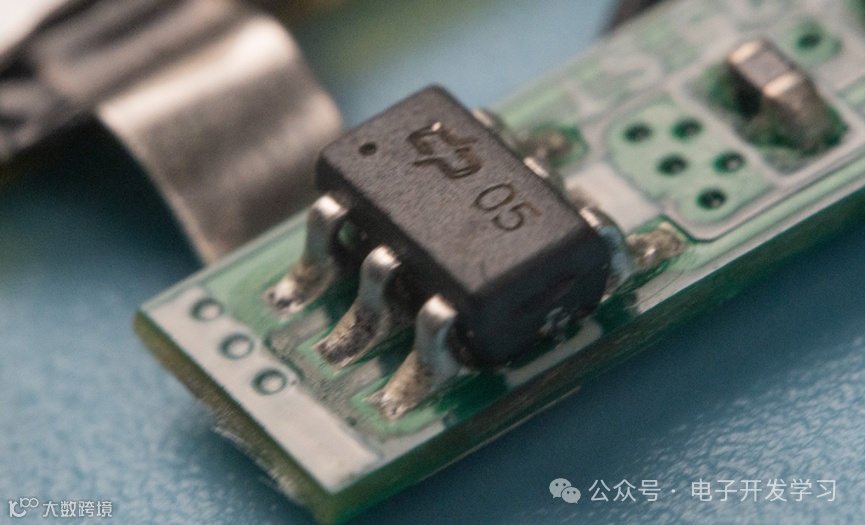

那想必另外一颗就是MOS管了。

以上就是整个手表的拆解。这里面看到的器件大多都是智能手表里的老演员了。后面有机会的话拆一拆苹果手表和国产高端智能手表，看看方案差异会不会很大。
