导读：
目前国内市场上常见的国产通用割草机设备仍以背负式割草机为主，这种割草机存在质量大、振动强烈、作业区域内粉尘多等缺点，长期作业严重影响操作人员的身体健康。欧美国家的大型割草机更多的运用在平原地区，而国内的果园、茶园等种植区大多是放置在地势不平坦的山坡上作业，并不适合，所以设计一款适用于复杂地形的小型割草机就显得尤为重要。
01
基本信息：
适用于复杂地形的割草机的设计
The Design of Lawn Mower Suitable for Complex Terrain
作者：
钱继明, 褚 园*, 史俊超, 张晓鑫, 张鲜飞：黄山学院，安徽 黄山
关键词:
割草机；复杂；地形；Lawn Mower；Complex；Terrain
基金项目：
黄山学院大学生创新创业训练计划项目资助(S202110375045)。
原文链接：
https://doi.org/10.12677/Design.2022.72004
02
内容简介：
在汉斯出版社《设计》期刊中，有论文通过理论分析和三维模型设计，设计一款既适用于平地切割，又适用于复杂地形的小型手推式割草机。该设计克服了现有的手推式割草机在复杂地形割草作业时出现沙石卡住刀片或传动装置、行动轮抓地不牢出现打滑以及前进动力不足等问题，力求割草机能够在复杂地形中更加高效的工作。

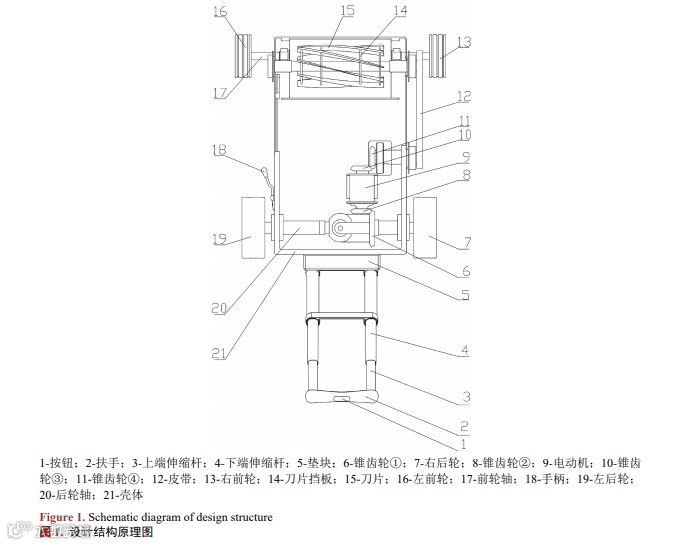

本设计的割草机主要由推扶把手、滚筒割草装置、齿条和两个齿轮所组成的传动装置、前轮抬起装置、行动轮等几个部分组成。
割草机的推扶把手装置与割草机的主体框架相连接，把手采用了可调节的设计，可将拉杆拉长或者缩短以适应不同高度的割草工作，在平坦的地面除草工作时，可伸缩的扶杆也更适用于不同身高的操作者操作。
割草机采用直流电动机作为主要的动力来源，用手推把手来控制割草机前进的方向，通过电动机带动安装于电动机两端的锥齿轮转动，两端的锥齿轮分别带动后轮的转动和位于割草机前端的割草装置的转动，进而完成除草作业。
割草装置采用滚筒型，主要由轴，刀片以及刀片挡板组成。皮带传动装置由两个传动轮和皮带组成的传动装置。以及可调节前端高度的抬起装置，用于割草机遇到较大石块等障碍物时，抬高割草机的割草装置避免刀片的磨损。
本割草机由电动机提供动力，通过齿轮还带轮传动完成割草机的割草工作，并推动割草机的后轮向前运动。割草机的转向运动是通过在割草机的前轮上装的换向轴以及步进电机，配合割草机的推扶把手完成的。
