导读：
本文提出了一种基于桥式不控整流隔离型三相交流过电压故障检测电路。在分析了该电路原理后，建立分压整流电路的戴维南等效电路模型，根据等效电路模型推导出三相交流电压分压后的数学模型，建立一阶时域模型，设计电路的相关参数。最后在PSIM软件中搭建了仿真模型，并进行了仿真验证。仿真结果表明，非正常工作电压下电路能向DSP传输保护信号；正常工作电压下不会向DSP传输故障信号。
01
基本信息：
基于桥式不控整流隔离型三相交流过电压故障检测电路研究
Research on Isolated Three-Phase AC Overvoltage Fault Detection Circuit Based on Bridge Uncontrolled Rectification
作者：
诸葛阳, 张 爽, 张继勇：扬州大学电气与能源动力工程学院，江苏 扬州；方 宇, 夏晓南, 夏梅珍, 曹松银：扬州大学信息工程学院(人工智能学院)，江苏 扬州
关键词:
过电压故障检测；分压整流；PSIM；Overvoltage Fault Detection；Voltage Division Rectification；PSIM
项目基金：
江苏省研究生科研与实践创新计划项目(SJCX21_1575)
国家自然科学基金(61873346)
镇江市科技计划项目——产业前瞻与共性关键技术(GY2021017)
原文链接：
https://www.hanspub.org/journal/PaperInformation.aspx?paperID=58043
02
内容简介：
在汉斯出版社《电路与系统》这本期刊中，有论文将介绍一种全新的三相交流过电压故障检测电路可以与DSP (Digital Signal Processing)配合使用，很好地实现过电压保护功能。

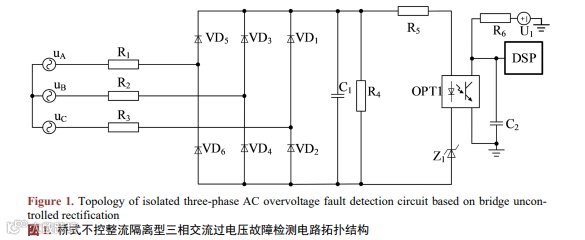

如图1所示，左半部分电路包括分压电路和桥式整流电路，右半部分电路是电压检测电路并连接DSP的IO口；接入电路的三相交流电源的电压，经分压电路中的电阻通过桥式整流电路后，在其直流侧电容C1上形成的整流电压；然后由检测电路来检测这个电压的大小是否处于正常范围内。
常压工作状态所示常压工作状态下，接入电路的三相交流电源的电压在正常工作范围内，设置第二端口电路中的齐纳二极管Z1不被击穿，此时光耦的原边侧二极管截止，光耦副边侧三极管也相应截止，因此D点电压Ud呈现高电平，而送出高电平信号到DSP的IO口，由DSP程序判断为常压工作状态，不会动作相应保护。
03
相关文章：
1.朱叶, 张倩, 华梅, 戴勇. 三相三电平NPC整流器开路故障诊断与容错控制策略的研究[J]. 电力与能源进展, 2021, 9(5): 250-262.
https://doi.org/10.12677/AEPE.2021.95027
2.王文静, 鲁晓莉, 陆东, 刘忠喜, 于彬, 孔丹晖, 吴林颖. 基于磁流变弹性体基础隔振的电力变压器可控减振研究[J]. 电气工程, 2020, 8(4): 179-185.
https://doi.org/10.12677/JEE.2020.84020
3.吴吉祥, 杨晓冬. 基于PSO-SVM的风电整流器故障诊断[J]. 软件工程与应用, 2022, 11(4): 731-742.
https://doi.org/10.12677/SEA.2022.114076
4.陈小军, 肖子龙, 张弛, 潘文. 一种基于短路电抗器的直流配网故障保护方法研究[J]. 智能电网, 2018, 8(6): 516-524.
https://doi.org/10.12677/SG.2018.86056
5.段开元, 王艇, 赖尚峰, 金小波, 徐信华. 基于故障电流分布的GIS母线故障定位方法的研究[J]. 电气工程, 2016, 4(1): 6-10.
http://dx.doi.org/10.12677/JEE.2016.41002
