导读：
大型工业消声器空气通道透射的声能量往往远小于侧壁振动二次辐射引起的噪声泄漏。本文基于圆形声波导理论给出一种消声器侧壁传声的预测方法。假设半无限长管道一端布置声源，利用模态分解法得到圆柱管壁外的声场，进而计算有限长管道侧壁的透射声功率和传递损失。在此基础上，综合考虑质量、结构环频和吻合频率的影响，结合解析方法得到的数据，拟合得到一个工程预报公式，可应用于典型工业消声器侧壁传声损失的快速估算。随后分析了侧壁传声对消声器插入损失的影响，对于实际的工业消声器，考虑侧壁传声后的插入损失与实测结果接近，验证了预测方法的可行性。
01
基本信息：
工业消声器侧壁传声的预测方法与拟合公式
Flanking Transmission Prediction and a Fitting Equation for Industrial Mufflers
作者：
周晓炳, 康鲁迪, 刘 鹏, 刘碧龙：青岛理工大学机械与汽车工程学院，山东 青岛；方庆川：深圳中雅机电实业有限公司，广东 深圳
关键词:
消声器；侧壁传声；模态分解法；声功率
项目基金：
国家自然科学基金(12374447)
原文链接：
https://doi.org/10.12677/OJAV.2024.121001
02
内容简介：
在汉斯出版社《声学与振动》期刊上，有论文为了解决大型消声器侧壁传声难以估计的问题，给出了一种侧壁传声的预测方法。利用模态分解法计算管壁透射声功率，并探究侧壁传声的影响因素，拟合出能够快速估计消声器侧壁传声的公式。最后探究侧壁传声对消声器插入损失的影响，结合 COMSOL 软件得到考虑侧壁传声的插入损失，并通过实验进行验证。

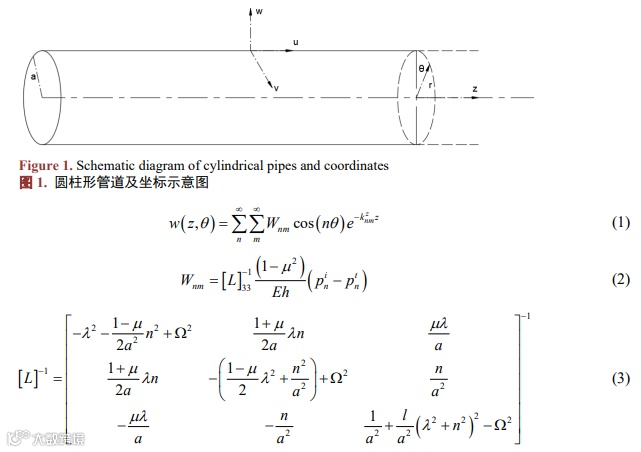

如图 1 所示，首先考虑一半无限长的薄壁圆柱壳，半径为 α，径向坐标为 r，极角为 θ，轴向坐标为 z。u, v, w 分别对应管壁的轴向、周向和径向位移。根据 Donnell-Mushtari 壳理论，圆柱壳径向位移响应为
探究管道半径大小以及声源位置、点声源数量对侧向传递损失的影响。在此基础上，通过拟合给出消声器侧向传递损失的工程预测公式。

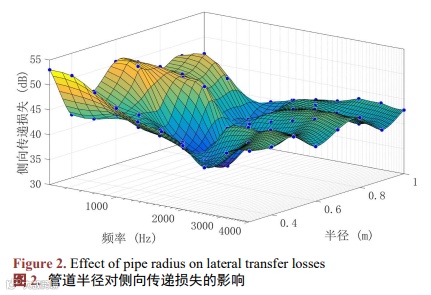

管道半径 r 范围 0.3~1 m，频率 f 范围 500~4000 Hz，计算各频率下不同半径的消声器侧向传递损失 R，探究 r 对 R 的影响规律。结果如图 2，管道尺寸对侧向传声的影响较大，侧向传递损失的最小值出现在管道环频附近。
通过多物理场仿真软件 COMSOL Multiphysics 对消声器进行三维仿真，对于对称结构，可进行对称边界条件设置，即仅对一半的结构进行仿真计算，在不影响精度的前提下，极大提高计算效率。
本测试系统以混响室作为声源的接收端，可以在无气流条件下对安装在测试管道中的消声器及替换管进行 1/3 倍频程声功率级的测量。扬声器单元发出的声源辐射经过消声器后进入混响室，混响室中的传感器测定相应的 1/3 倍频程声功率级数据，最后声源辐射通过混响室一端的管道排出。得到两种试件测得的 1/3 倍频程声功率级数据，两者的差值即为消声器的测量插入损失。
结论
通过比较消声器和下游管道的侧壁均方振速，并依据空管计算的侧壁透射声功率对COMOSL 计算的消声器插入损失进行了修正，修正后的传递损失比不考虑侧向传声时降低近 40 dB，与实验测量结果相比，4000 Hz 以下的平均误差小于 3 dB。因此该方法可以正确预测消声器的侧壁传声，并显著提升了对插入损失预测的准确性。
