导读：
为了研究CoFeNi系高熵合金的机械合金化过程，采用300 r/min，40 h的机械球磨法(MA)+1000℃的热压等离子烧结工艺(SPS)制备了CoFeNi、CoFeNiAl0.5和CoFeNiAl0.5Cr0.5高熵合金粉体和块体。通过X衍射分析仪(XRD)、扫描电子显微镜(SEM)等测试手段，研究CoFeNi系合金物相和显微组织。球磨40 h后CoFeNi合金为FCC相，CoFeNiAl0.5和CoFeNiAl0.5Cr0.5为FCC + 少量BCC相。SPS烧结后，CoFeNi合金仍然为FCC相，而CoFeNiAl0.5和CoFeNiAl0.5Cr0.5合金中部分FCC相转变为BCC相，合金中BCC相含量高于粉体合金。
01
基本信息：
CoFeNi系高熵合金机械合金化过程的研究
Research on the Mechanical Alloying Process of CoFeNi System High-Entropy Alloys
作者：
赵雅芳, 孟祥然, 郭晓影, 申梓傲：辽宁科技学院冶金与材料工程学院，辽宁 本溪；牛 也：湖南华菱涟源钢铁有限公司，湖南 娄底
关键词:
高熵合金；机械合金法；放电等离子烧结
项目基金：
辽宁省教育厅基本科研项目，项目编号：LJKQZ20222305；
辽宁科技学院大学生创新创业训练计划项目“菱镁矿增强Al0.5CoCr0.5FeNiSi0.5高熵合金的研究”，项目编号：202311430112。
原文链接：
https://doi.org/10.12677/meng.2024.112013
02
内容简介：
在汉斯出版社《冶金工程》期刊上，有论文在CoFeNi系高熵合金的基础上，逐渐添加Al、Cr种元素，探究CoFeNi系高熵合金的机械合金化过程，为高熵合金成分设计提供一定的研究思路。

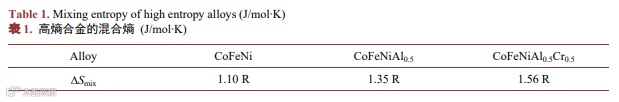

实验所用的金属粉体为纯度大于99.9%，且颗粒尺寸均小于25 μm的粉体材料。选择CoFeNi系高熵合金作为研究对象，在CoFeNi合金基础上逐渐加入Al、Cr二种金属，制备出CoFeNi、CoFeNiAl0.5、CoFeNiAl0.5Cr0.5三种合金粉体。利用公式1计算合金的混合熵，计算结果如表1所示，随着组成元素的增加，合金的混合熵(Smix)从1.10 R增加至1.56 R。
其中，R为摩尔气体常数，R = 8.314 J/(mol∙K)；n为高熵合金元素数量；Ci为第i个组元的含量(at.%)。

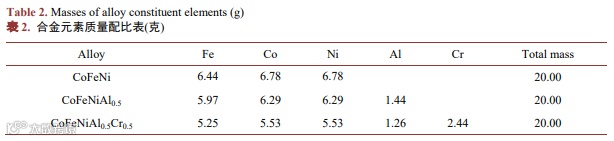

表2为三种高熵合金的元素质量配比，采用精确度为0.1 mg的FA2004电子天平称量金属粉体的质量。
使用10目的标准筛将磨球和球磨40 h的合金粉末分开，将合金粉末放置在SPS-100T-20-III放电等离子热压烧结炉中烧结成直径为30 mm圆柱形块体。烧结过程中保持恒定压力为1 t，烧结工艺如图1所示，经10 min从室温升到600℃，保温10 min；再经8 min升温到1000℃，保温15 min后冷却到室温，烧结过程如图1所示。

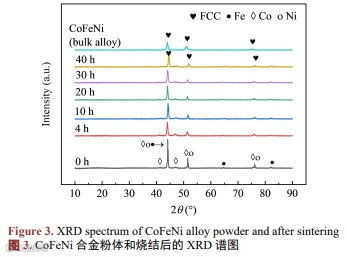

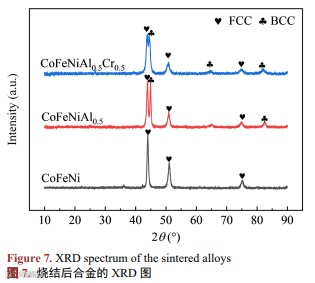

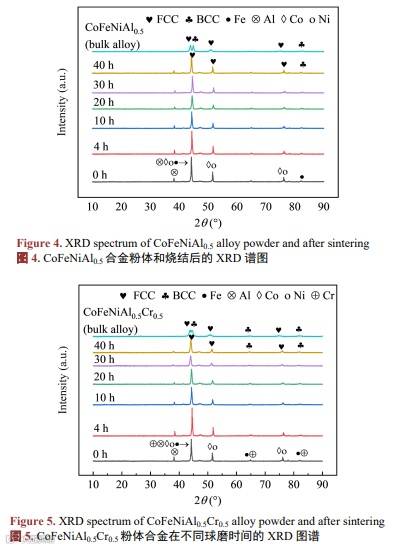

图3是CoFeNi合金粉体在不同球磨时间以及烧结后块体合金的XRD谱图。CoFeNiAl0.5合金粉体在球磨过程及烧结后块体合金的XRD谱图如图4所示。CoFeNiAl0.5Cr0.5合金粉体在不同球磨时间及烧结后块体合金的XRD图谱如图5所示。图7为烧结后块状高熵合金的XRD图谱。
结论
采用MA + SPS工艺制备CoFeNi、CoFeNiAl0.5和CoFeNiAl0.5Cr0.5高熵合金，对机械合金化过程中合金粉体的物相、显微形貌以及烧结后的组织进行分析，探求高熵合金的合金化机制。球磨40 h后，CoFeNi三元高熵合金只存在FCC单相，CoFeNiAl0.5和CoFeNiAl0.5Cr0.5是以FCC为主相、BCC为次相的固溶体结构。随着Al、Cr元素的加入，合金混合熵增加，BCC相含量逐渐增加。SPS烧结使块状CoFeNiAl0.5和CoFeNiAl0.5Cr0.5合金中的部分FCC相转化成BCC相，BCC相含量高于合金粉体。
03
相关文章：
1.程金阳, 孟祥然, 郭晓影, 周佳琪, 隋林江. 主元素对CoFeNi系高熵合金组织性能影响的研究综述[J]. 冶金工程, 2023, 10(2): 56-65. https://doi.org/10.12677/MEng.2023.102007
2.杨颜如, 张祎梣, 李嘉雯, 朱和国, 张继峰. 高熵合金化研究现状[J]. 冶金工程, 2021, 8(1): 9-18. https://doi.org/10.12677/MEng.2021.81002
3.杜浩楠, 宋兆焕, 韩蕊瞳, 孙胜英, 张喜亮, 石银冬, 周骞, 刘宏基. 高熵合金强韧化研究进展[J]. 材料科学, 2022, 12(11): 1110-1121.
https://doi.org/10.12677/MS.2022.1211123
4.兰利娟, 顾莹莹, 濮天姣, 朱和国. 高熵合金性能的研究现状[J]. 冶金工程, 2018, 5(1): 17-24. https://doi.org/10.12677/MEng.2018.51003
5.仵举博. Al的添加对AlxCoCrFeNi高熵合金结晶过程的影响[J]. 力学研究, 2024, 13(2): 9-16. https://doi.org/10.12677/ijm.2024.132002
所属期刊
-Metallurgical Engineering-
《冶金工程》是一本开放获取、关注冶金工程领域最新进展的国际中文期刊，主要刊登冶金工程领域新技术改造、有色金属冶金等冶金工程领域内最新研究进展的创造性论文和评论性文章。本刊支持思想创新、学术创新，倡导科学，繁荣学术，集学术性、思想性为一体，旨在给世界范围内的科学家、学者、科研人员提供一个传播、分享和讨论该领域内不同方向问题与发展的交流平台。
声明：本文转载仅仅是出于传播信息的需要，并不意味着代表本公众号观点或证实其内容的真实性；如其他媒体、网站或个人从本公众号转载使用，须保留本公众号注明的“来源”，并自负版权等法律责任。如本公众号内容不妥，或者有侵权之嫌，请先联系小编删除，万分感谢！
投稿联系：027-86758873
QQ:2194278918
微信号：15802748706
投稿邮箱：2194278918@qq.com
合作联系：service@hanspub.org
点击“阅读原文”，免费下载论文
