导读：
硒化锡(SnSe)是一种典型的二维半导体材料，由于其优异的电学和光学性能，在新型光电子学领域引起了广泛的关注。本文采用电子束沉积技术在钠钙玻璃衬底上成功地制备出SnSe薄膜，并利用表征设备进行相关测试研究。通过温度处理，研究不同温度(25℃、100℃、150℃、200℃、250℃)对所得薄膜物相与组分、表面形貌、透过率及吸收率等性能的影响。研究表明，随着温度的升高，SnSe对应的峰强度降低，同时出现了SnSe2和SnO2的峰。此外，在200℃时SnO的初始形成并逐渐转化为SnO2，SnO峰的强度在250℃时彻底消失。SnSe薄膜的吸收率随温度的升高而降低，在可见光范围内薄膜吸收率最大可达1.4%，在900~1400 nm波段范围内五组薄膜样品的吸收率均在1.2%以下。薄膜的透过率则随着温度的升高而增大，且在近红外区域具有较高的透过率，所有样品在可见光波段内透过率均保持在25%以下。
01
基本信息：
电子束沉积技术制备SnSe薄膜的研究
Research on SnSe Thin Films Prepared by Electron Beam Deposition Technique
作者：
施钧策, 张 弛, 孙康迅, 邱美叶, 郑照轩, 孔惠颖, 周金辉, 李 轩, 张林玉, 罗 薇, 徐东昕, 曲 轶, 乔忠良, 李 林, 李再金*：海南师范大学物理与电子工程学院，半导体激光海南省国际联合研究中心，海南省院士团队创新中心，海南省激光技术与光电功能材料重点实验室，海南 海口
关键词:
SnSe薄膜；电子束沉积技术；光学性能
项目基金：
海南师范大学大学生创新创业开放基金(榕树基金)项目(RSXH20231165811X、RSYH20231165806X、RSYH20231165825X、RSXH20231165803X、RSYH20231165824X、RSYH20231165833X)、
海南省自然科学基金高层次人才项目(622RC671)、
海南师范大学研究生创新科研项目(hsyx22022-81)，
国家自然科学基金项目(62174046、62064004、61964007、61864002)
原文链接：
https://doi.org/10.12677/amc.2024.122010
02
内容简介：
在汉斯出版社《材料化学前沿》期刊上，有论文采用电子束沉积技术在钠钙玻璃衬底上制备 SnSe 薄膜，研究了不同温度对薄膜组成成分、形貌和光学性能的影响。
本实验使用的镀膜设备是成都兴南科技有限责任公司生产的 ZZS720 型箱式真空镀膜机，由真空系统、电子枪系统、离子源系统、薄膜厚度监控系统四大部分组成。相较于传统的热蒸发技术，通过引入离子源系统。在制备 SnSe 薄膜时，通过离子源辅助沉积，可以增加膜料蒸汽分子的动能，提高薄膜的致密性，从而改善了膜层的附着力。

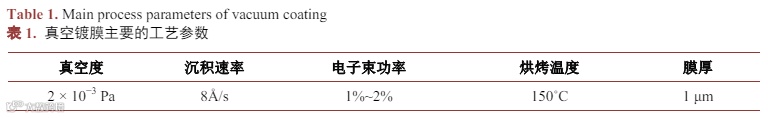

首先将尺寸为 25 mm × 25 mm × 2 mm 的钠钙玻璃、铜坩锅衬套分别在去离子水、丙酮和无水乙醇中超声清洗 20 min，除去表面的天然氧化物和污染物，清洗操作反复 3 次再用氮气吹干表面。利用 ZZS720 型真空镀膜机在干净的钠钙玻璃衬底上沉积硒化锡薄膜。在相同沉积条件下，真空镀膜主要的工艺参数表 1 所示，制备出五组样品。

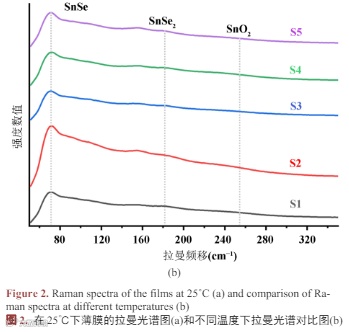

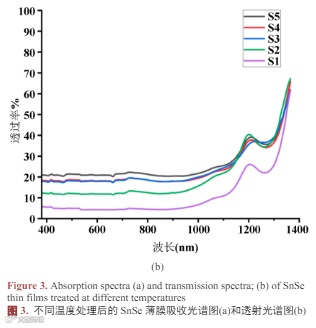

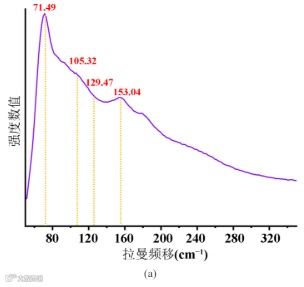

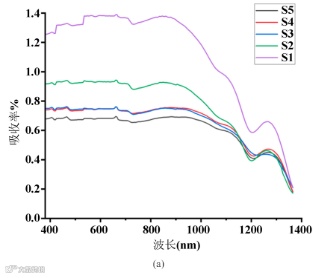

为了探究不同温度下，SnSe 薄膜不同组分的变化，对其进行了 Raman 光谱分析(50~350 cm−1范围内)，如图 2 所示。图 3(a)为不同温度对 SnSe 薄膜吸收率随波长范围 380~1400 nm 的变化曲线，不同温度处理前后 SnSe 薄膜的透过率如图 3(b)所示。
形貌在决定物理性质方面起着至关重要的作用。因此，采用扫描电子显微镜(SEM)研究了 SnSe 薄膜表面形貌。
结论
研究结果表明，在 25℃时，SnSe 薄膜在 380~1400 nm 波段范围内具有较高的吸收率。通过高温处理的 SnSe 薄膜，随着温度的升高，SnSe 薄膜在 380~1400 nm 波段范围内吸收率逐渐降低，为了防止 SnSe 薄膜特性变差，能广泛地在光伏领域应用，需要在 SnSe 薄膜表面镀钝化薄膜，加固 SnSe 薄膜稳定特性。随着温度的升高，薄膜平均晶粒尺寸减小。因为产生了 SnO 和 SnO2 等，所以薄膜的吸收率随着温度的增加而减小，透过率随温度的升高而升高。薄膜表面的致密度也随之而增加，形成了由纳米圆形组成的晶粒形貌。综上所述，结果表明 SnSe 薄膜在光伏等领域确实具有广泛的应用前景。
03
相关文章：
1.施钧策, 邱美叶, 孙康迅, 郑照轩, 孔惠颖, 李轩, 李再金, 李林, 乔忠良, 曲轶, 徐东昕. SnSe薄膜的制备及其应用研究进展[J]. 光电子, 2023, 13(2): 52-62. https://doi.org/10.12677/OE.2023.132007
2.高鑫, 钱凤娇, 杨浩. 脉冲激光沉积法制备Mn-Co-Ge-Si薄膜的研究[J]. 应用物理, 2022, 12(2): 61-67.
https://doi.org/10.12677/APP.2022.122008
3.周杰, 孙萍, 王雪, 谢佳珈. 电化学沉积制备的纳米级高熵合金薄膜及其理化性能[J]. 物理化学进展, 2023, 12(2): 140-146.
https://doi.org/10.12677/JAPC.2023.122016
4.阿不都哈比尔•木太里甫, 买买提热夏提•买买提, 王淑英, 阿卜杜外力•米吉提, 阿不都热苏力•阿不都热西提. 电子束蒸发制备TiO2/云母薄膜及其光学和光催化性能研究[J]. 材料科学, 2021, 11(9): 967-975. https://doi.org/10.12677/MS.2021.119112
5.石晓静, 邓加军, 申媛媛, 王文杰, 卢芳超, 高杰, 李若楠, 丁迅雷. 二维MoSe2连续薄膜的化学气相沉积制备和退火研究[J]. 材料科学, 2021, 11(12): 1234-1243.
https://doi.org/10.12677/MS.2021.1112143
所属期刊
-Advances in Material Chemistry-
《材料化学前沿》是一本开放获取、关注材料化学领域最新进展的国际中文期刊，主要刊登材料化学领域基础研究及应用的原始性研究成果及前沿报道、学者讨论和专业评论等多方面的论文。本刊支持思想创新、学术创新，倡导科学，繁荣学术，集学术性、思想性为一体，旨在给世界范围内的科学家、学者、科研人员提供一个传播、分享和讨论该领域内不同方向问题与发展的交流平台。
声明：本文转载仅仅是出于传播信息的需要，并不意味着代表本公众号观点或证实其内容的真实性；如其他媒体、网站或个人从本公众号转载使用，须保留本公众号注明的“来源”，并自负版权等法律责任。如本公众号内容不妥，或者有侵权之嫌，请先联系小编删除，万分感谢！
世界肿瘤研究|NDRG1基因在亚洲人与高加索人大肠癌细胞株中恶性行为的比较
投稿联系：027-86758873
QQ:2194278918
微信号：15802748706
投稿邮箱：2194278918@qq.com
合作联系：service@hanspub.org
点击“阅读原文”，免费下载论文
