导读：

针对轴承故障特征易受外部噪声影响，进而导致诊断效果不佳的问题，提出了一种基于奇异谱分析(SSA)-复合多尺度气泡熵(CMBE)以及由美洲狮算法(PO)优化的极限学习机(ELM)的滚动轴承故障诊断方法。首先，通过SSA对滚动轴承信号进行奇异值分解(SVD)，得到多个本征模态分量(IMF)，计算各个分量的皮尔逊相关系数，筛选出相关系数较大的IMF分量进行重构并计算各分量的复合多尺度气泡熵作为特征向量。然后通过美洲狮算法优化ELM的权值和阈值，得到基于PO-ELM的诊断模型。最后将得到的特征向量导入PO-ELM诊断模型，对故障特征进行识别。实验表明，PO-ELM的故障识别准确率达到99.17%，相较于其他方法，该方法在诊断滚动轴承故障中具有更高的识别精度和有效性。

基本信息：

基于SSA-CMBE和PO-ELM的滚动轴承故障诊断方法

The Rolling Bearing Fault Diagnosis Method Based on SSA-CMBE and PO-ELM

作者：

廖进蔚, 洪滨, 陈泓宇：长江大学电子信息与电气工程学院，湖北荆州

关键词:

滚动轴承；故障诊断；复合多尺度气泡熵；美洲狮算法；极限学习机；奇异谱分析

项目基金：

国家自然科学基金资助项目(42174189, 61572084)

原文链接：

https://doi.org/10.12677/iae.2024.124090

内容简介：

在汉斯出版社《仪器与设备》期刊上，有论文提出了一种基于SSA-CMBE和PO-ELM的滚动轴承故障诊断方法。

奇异谱分析(Singular Spectrum Analysis, SSA)是一种处理非线性时间序列数据的方法。近年来常应用于信号处理领域，通过对所要研究的故障信号进行分解、重构等操作得到多个更加准确的IMF分量。

相关关系指的是两个或多个变量之间的取值存在一定的规律或联系，其目的是揭示数据中的潜在关系网。通过SSA对故障信号进行分解得到若干IMF分量，计算各分量与原始信号的皮尔逊相关系数。

气泡熵(BE)是一种几乎不需要进行参数选择的方法。多尺度熵是一种在数据分析中广泛应用的工具，特别是用来衡量时间序列的复杂性。它通过在不同时间尺度上计算熵值，刻画出数据在各个尺度上的复杂性特征，从而揭示出隐藏在数据中的信息。时间尺度的变化有助于我们捕捉数据在不同细节层次上的模式，从而更加全面地理解时间序列的特性。复合多尺度熵在此基础上进一步拓展，通过对粗粒序列的处理，能够更精确地刻画出时间序列的多重复杂性。

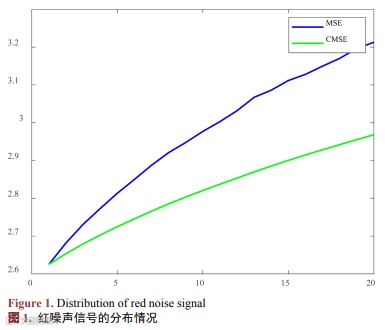

通过对粗粒序列的分析，复合多尺度熵可以揭示系统内部不同子系统之间的耦合关系，帮助分析这些子系统在不同时间尺度上的互动模式。这种分析方法不仅可以评估系统的复杂性，还能有效地揭示其同步性，为故障预测和健康监测提供了重要依据。图1展示了对于红噪声信号在不同尺度下MBE和CMBE值的分布情况。

美洲狮优化算法(Puma Optimizer, PO)是一种全新的元启发式算法，其设计灵感来源于美洲狮的生存智慧与行为模式。其算法主要包含无经验阶段、有经验阶段、勘探阶段和开发阶段4部分。

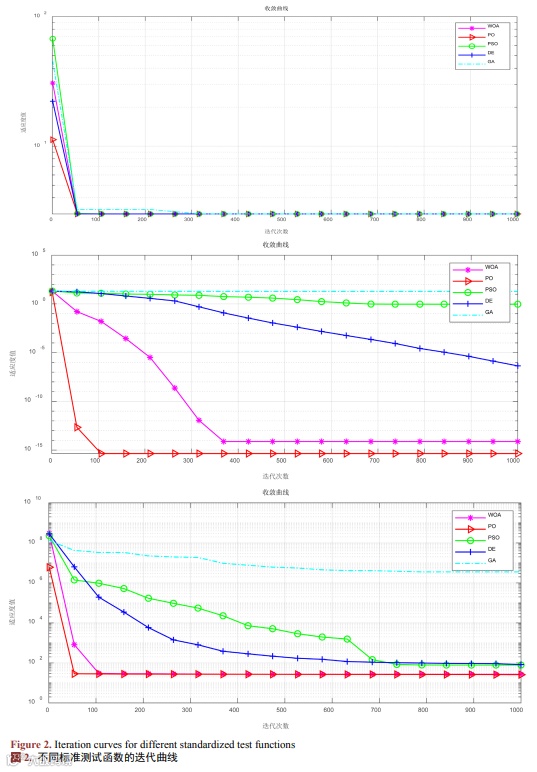

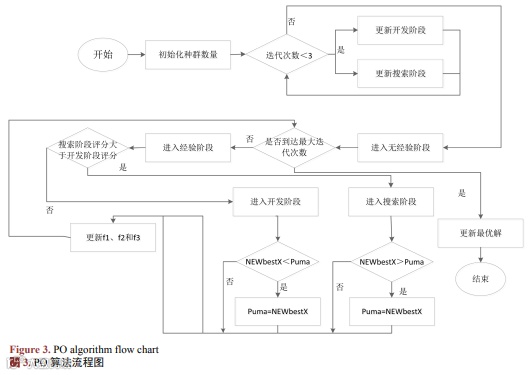

为了验证PO算法的性能，将PO算法分别与WOA、PSO、DE、GA进行对比，使用几种标准测试函数进行测试，设置迭代次数设为1000，种群数量设为30，得到不同测试函数的收敛曲线如图2所示。可以看到PO相较于其他算法收敛速度更快，并且有更高的优化精度。算法的执行流程如图3所示。

ELM (极限学习机)是一种前馈神经网络模型，通过随机初始化输入权值和阈值，进而计算得到相应的输出权值。

基于SSA-CMBE和PO-ELM的故障诊断流程如下：

1) 选取转速为1797的4种故障作为输入设备的故障信号。

2) 通过SSA对输入信号进行奇异值分解，得到多个IMF分量，并计算各个分量的皮尔逊相关系数，筛选出相关系数较大的IMF分量进行重构。

3) 计算重构信号的复合多尺度气泡熵，构造CMBE特征。每种故障的CMBE特征120组，4种故障类型，共480组CMBE特征。每种故障类型选取90组CMBE特征作为训练集，其余30组作为测试集，并对其使用标签标记。

4) 采用PO算法优化ELM模型中的输入层到隐藏层的权重w以及隐藏层的偏移值b。设置最大迭代次数T以及种群数量pop，将训练集的错误率作为适应度函数。

5) 设置PO的初始化参数以及加权因子PF用于控制探索和开发之间的平衡。计算种群个体的初始适应度值并进行排序。根据公式计算探索和开发的评分，比较二者值的大小，选择进入开发或者探索阶段，并更新相应的参数和最优解。在每次迭代结束后，重新计算探索和开发阶段的评分。通过对探索和开发两个阶段的动态调整，逐步逼近最优解。

6) 将含有CMBE值特征的训练集导入经过PO算法优化相关参数的ELM模型中进行训练，并使用测试集预测轴承的故障情况，进行分类，最后根据标签验证分类的准确率。

结论

1) 通过SSA算法对故障信号进行重构，提升振动信号的信噪比，并将重构后的信号计算其CMBE值，作为信号的特征向量，相比较于传统的熵值，CMBE可以更精准地提取滚动轴承的故障特征。

2) 选择PO算法优化极限学习机，解决了ELM权值和阈值的随机生成问题从而提高了分类的精度，构建了PO-ELM的故障诊断模型。

3) 将带有CMBE特征向量的训练集导入诊断模型进行训练和测试，分别与PSO、WOA和DE算法优化ELM的模型结果相对比，实验结果表明本文提出的基于SSA-CMBE和PO-ELM的故障诊断模型有更高的识别准确度，可更为精确地监测滚动轴承存在的故障，并保证轴承的平稳运行。

1.张赟, 方旭萌, 杨栋, 斯彦刚. 基于谱峭度的滚动轴承故障诊断方法研究[J]. 机械工程与技术, 2016, 5(3): 195-199. http://dx.doi.org/10.12677/MET.2016.53023

2.刘程辉. 基于PSO-VMD的滚动轴承故障诊断方法[J]. 建模与仿真, 2025, 14(1): 1359-1370. https://doi.org/10.12677/mos.2025.141122

3.陈子浩, 李仁旺. 基于改进卷积神经网络的滚动轴承故障诊断模型[J]. 建模与仿真, 2024, 13(1): 183-193. https://doi.org/10.12677/MOS.2024.131018

4.高程远. 基于融合注意力的卷积神经网络滚动轴承故障诊断模型[J]. 建模与仿真, 2024, 13(5): 5503-5512. https://doi.org/10.12677/mos.2024.135498

5.袁燕红, 白静国, 王永帅. 基于小波包降噪与VMD的滚动轴承故障特征提取方法[J]. 机械工程与技术, 2019, 8(2): 118-124.

https://doi.org/10.12677/MET.2019.82015
