

化学工程与技术|锆掺杂磁性沸石的制备及其催化降解甲基橙性能研究

汉斯出版社

2024-12-16

导读：关注汉斯出版社公众号联系小编即可投稿，还可获取最新论文模板！

导读：

本研究采用高能球磨法制备了锆掺杂磁性沸石(ZFZ)，并将其用于催化过一硫酸盐(PMS)降解甲基橙(MO)染料溶液。通过进行不同的反应体系，不同氧化剂用量、催化剂用量、pH值、循环实验和自由基淬灭实验来评估ZFZ的催化性能。实验结果表明：在催化剂添加量为0.15 g/L、PMS添加量为1.5 mmol/L、pH为9时，催化效果最好可达到75.18%。经过5次循环实验，MO的降解率仍能保持在70%以上，表明催化剂具有良好的循环稳定性。自由基淬灭实验结果表明O⋅−2和1O2在MO的催化降解过程中起主要作用。

基本信息：

锆掺杂磁性沸石的制备及其催化降解甲基橙性能研究

Preparation of Zirconium-Doped Magnetic Zeolites and Study on Its Catalytic Degradation Performance of Methyl Orange

作者：

张同庆, 包冬冬, 陈洪森：深圳市绿环再生资源开发有限公司，广东深圳；张占群, 任明杰, 李建军*：安徽康达检测技术有限公司，安徽芜湖；安徽理工大学材料科学与工程学院，安徽省煤基固废新材料产业共性技术研究中心，安徽淮南；王慧玲：安徽康达检测技术有限公司，安徽芜湖；宋林林：安徽理工大学材料科学与工程学院，安徽省煤基固废新材料产业共性技术研究中心，安徽淮南

关键词:

氧化锆；磁性沸石；过硫酸盐；高级氧化

项目基金：

安徽高校协同创新项目(GXXT-2022-083)

芜湖市科技计划项目(No.2023kx12)

安徽省教育厅新时代育人工程项目(2023xscx070)

原文链接：

https://doi.org/10.12677/hjcet.2024.146044

内容简介：

在汉斯出版社《化学工程与技术》期刊上，有论文采用高能球磨法制备了锆掺杂磁性沸石(ZFZ)，并将其用于催化过一硫酸盐(PMS)降解甲基橙(MO)染料溶液。

药品：甲基橙(MO)，过硫酸氢钾(PMS)，氧化锆(ZrO2)、无水乙醇、四氧化三铁(Fe3O4)、人造沸石等。上述所有试剂均购自阿拉丁化学试剂有限公司且均为分析级试剂，所有实验均使用去离子水。

设备：DZF-6050真空干燥箱、FA1004电子天平、JK-100超声波清洗器、移液枪、JJ-6B六联异步电动搅拌器、UV-5100紫外分光光度计等。

将沸石、Fe3O4和ZrO2以3:2:2的质量比混合，配制为混合物料。采用100 mL的钢罐，钢球为球磨介质，在球料比为10:1的条件下，将一定质量的物料与30 mL的无水乙醇混合后，通过高能球磨法制备了锆掺杂磁性沸石(ZFZ)。

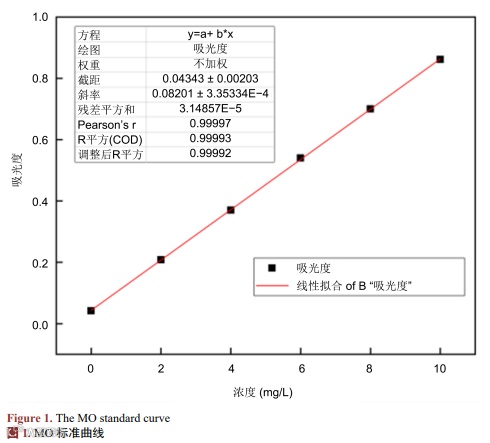

分别配制浓度为0、2、4、6、8、10 mg/L的MO溶液，在波长为464 nm的条件下检测溶液的吸光度，记录数据并绘制散点图，拟合得到MO的标准曲线，y = 0.04343 + 0.08201x，R2 = 0.99997，见图1。

将200 mL浓度为25 mg/L的MO溶液加入250 mL烧杯内，采用搅拌器恒速搅拌，温度控制在25℃，同时加入ZFZ和PMS后开始计时，在一定间隔时间内，取出3 mL试样并立即使用0.1 mL甲醇MeOH (100 mmol/L)淬灭反应，使用紫外分光光度计检测反应后MO溶液的吸光度，通过标准曲线计算反应后MO溶液浓度。

采用扫描电子显微镜(SEM)对制备的ZFZ进行样貌分析，发现沸石颗粒变小，表面变粗糙，可能是球磨破坏了沸石原来的表面结构。同时mapping图显示出样品中含有Zr、Fe、O、Al和Si元素，表明样品制备成功。

沸石本身是没有磁性的，通过磁滞回线图，可以发现制备的样品具有磁性，说明Fe3O4和沸石复合在一起，并且室温铁磁性能够达到25.5 emu/g，尽管该值小于Fe3O4的室温铁磁性，但磁性足以进行有效的磁分离。

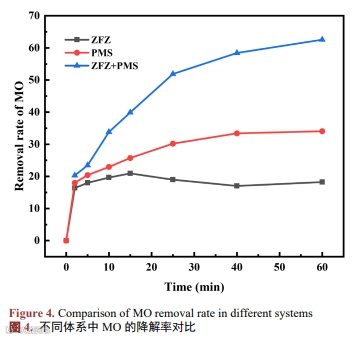

制备的ZFZ的催化性能通过不同体系中MO的降解率进行对比评价，见图4。

结论

1) 本研究采用高能球磨法制备了锆掺杂磁性沸石，并将其应用于催化降解MO染料溶液。在不同体系中进行对比实验，结果表明ZFZ可以有效催化PMS，显著地提高PMS的氧化能力。

2) 通过改变不同催化剂用量、PMS用量和不同pH值，得出最佳条件下(ZFZ = 0.15 g/L、PMS = 1.5 mmol、pH = 9)，ZFZ催化PMS对MO降解率最高可以达到75.18%。

3) 经过5次循环实验，MO的降解率仍能达到71%，表明ZFZ具有良好的循环稳定性。自由基淬灭实验结果表明O⋅−2 和1O2在MO的催化降解过程中起主要作用。

1.柏云杉, 包建春, 陆路德. 铝掺杂锆酸钕纳米晶的制备以及对甲基橙的催化降解[J]. 物理化学进展, 2013, 2(2): 15-20. http://dx.doi.org/10.12677/JAPC.2013.22003

2.汪广进, 刘海, 龚春丽, 程凡, 文胜, 郑根稳. 氧化锆基催化剂的制备及其氧还原催化性能研究进展[J]. 材料化学前沿, 2015, 3(4): 61-67.

http://dx.doi.org/10.12677/AMC.2015.34007

3.黄腾. 硫掺杂钨酸铋材料的制备及其光催化性能研究[J]. 纳米技术, 2018, 8(3): 17-23. https://doi.org/10.12677/NAT.2018.83003

4.田琦峰, 付博. 氮磷双掺杂碳负载钯催化剂的制备及其对甲酸电催化氧化性能[J]. 比较化学, 2018, 2(2): 23-32. https://doi.org/10.12677/CC.2018.22005

5.张宇霖, 秦天, 杜妍妍, 杨贝贝, 葛存旺, 宾端, 陆洪彬. 磷掺杂的NiMoO4纳米带的制备及其电催化析氢性能研究[J]. 纳米技术, 2022, 12(3): 165-175.

https://doi.org/10.12677/NAT.2022.123019

所属期刊

-Hans Journal of Chemical Engineering and Technology-

《化学工程与技术》是一本开放获取、关注化学工程领域最新进展的国际中文期刊，主要刊登有关化学工程基础学科及该领域内最新成果介绍的相关论文。本刊支持思想创新、学术创新，倡导科学，繁荣学术，集学术性、思想性为一体，旨在给世界范围内的科学家、学者、科研人员提供一个传播、分享和讨论该领域内不同方向问题与发展的交流平台。
