一文看懂最全面的半导体产业链思维导图

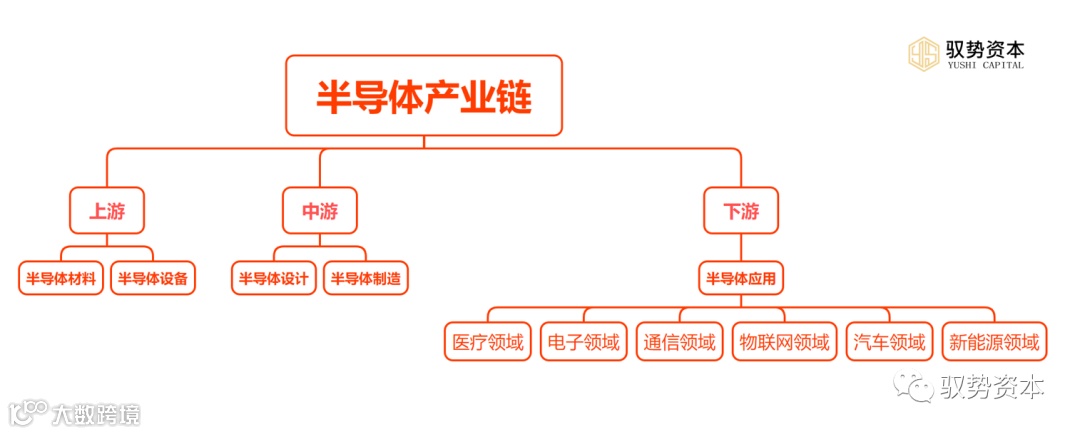

最全面的半导体产业链分为上游、中游和下游。上游包括半导体材料和半导体设备，中游包括半导体设计和半导体制造，下游则是半导体的应用领域。

1. 半导体产业链的上游

1.1 半导体材料

半导体材料可分为前端晶圆制造材料和后端封装材料，具体分类参考如下思维导图：

前端晶圆制造材料主要包括以下几种：
（1）硅片：硅片是晶圆制造中最重要的材料之一，占整个晶圆制造材料的三分之一左右。它是一种高纯度的单晶硅，具有优异的物理和化学性能，是集成电路和半导体器件制造的基本材料。

（2）电子特气：电子特气是制造集成电路和半导体器件所需的重要材料之一，主要包括高纯氮、氢、氧、氩等。这些气体在半导体制造中被广泛用于化学气相沉积、外延生长、离子注入等工艺中。

（3）光刻胶及配套试剂：光刻胶是用于光刻工艺中的一种感光材料，它可以透过或阻挡光束，从而将电路图案转移到硅片上。配套试剂则包括显影液、定影液等，用于光刻胶的处理和清洗。

（4）湿电子化学品：湿电子化学品是用于化学蚀刻和清洗等工艺中的液体化学品，如酸、碱、有机溶剂等。

（5）抛光材料：抛光材料用于硅片的表面处理，以获得高度平滑和光洁的表面。常用的抛光材料包括氧化铈、氧化铝等。

（6）靶材：靶材是用于制备薄膜材料的一种材料，如钨、铜等。在制备过程中，靶材被加热至熔融状态，并被离子束溅射到硅片上，形成所需的薄膜。

（7）光掩膜版：光掩膜版是用于将电路图案转移到硅片上的光学掩膜，由具有不同光学特性的材料制成。

后端封装材料主要包括以下几种：

（1）塑料封装材料：塑料封装是一种常见的封装方法，主要采用环氧树脂、热固性塑料、聚酰亚胺等材料。这些材料具有优良的电绝缘性能、耐高温性能和耐化学腐蚀性能，同时成本较低，因此在后端封装中得到广泛应用。

（2）陶瓷封装材料：陶瓷封装材料具有优良的导热性能、电绝缘性能和耐腐蚀性能，因此被广泛应用于高可靠性、高温和高速的电子器件封装中。常用的陶瓷封装材料包括氧化铝、氮化铝、氮化硅等。

（3）金属封装材料：金属封装材料具有优良的导热性能和电性能，因此被广泛应用于高可靠性、高温和高速的电子器件封装中。常用的金属封装材料包括铝、铜、不锈钢等。

（4）玻璃封装材料：玻璃封装材料具有优良的密封性能和电绝缘性能，因此被广泛应用于高可靠性、低成本的电子器件封装中。常用的玻璃封装材料包括硼硅酸盐玻璃、硅酸盐玻璃等。

（5）胶粘剂封装材料：胶粘剂封装材料主要用于将芯片和引线框架固定在基板上，同时保护芯片和引线框架免受机械冲击和化学腐蚀等影响。常用的胶粘剂封装材料包括环氧树脂胶、聚酰亚胺胶等。

1.2 半导体设备

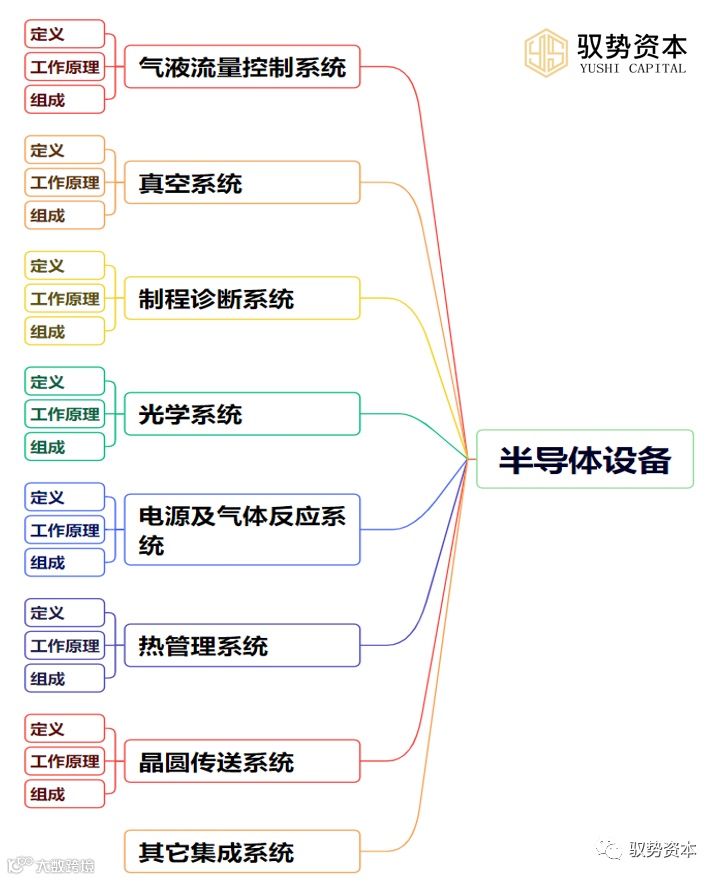

半导体设备主要包括气液流量控制系统、真空系统、制程诊断系统、光学系统、电源及气体反应系统、热管理系统、晶圆传送系统以及其它集成系统，具体内容参考如下思维导图：

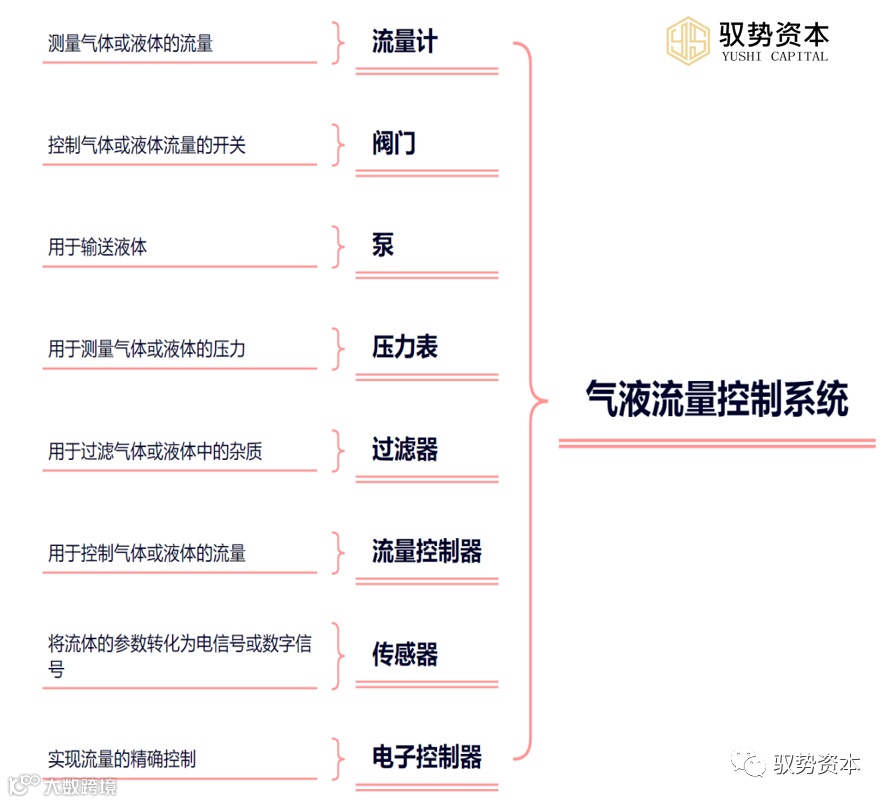

（1）气液流量控制系统：半导体设备中的气液流量控制系统是一种精确控制气体和液体流量的系统。它的工作原理是通过测量流体通过一个管道的压差、温度、密度等参数，以及根据流体的性质，如粘度、压缩性等，通过数学运算来计算出流量。然后根据预设的流量值和实际的流量值进行比较，并根据比较结果调整阀门或泵的开度，从而实现流量的精确控制。同时，气液流量控制系统还可以对温度、压力、粘度等参数进行监测和控制，以保证半导体制造过程中的稳定和可靠。该系统主要包括流量计、阀门、泵、压力表、过滤器、流量控制器、传感器、电子控制器等。

1）流量计：测量气体或液体的流量，一般采用电磁流量计、超声波流量计或热式流量计等。这些流量计能够将流体的流量转化为电信号或数字信号，以便电子控制器进行进一步的处理和控制。
2）阀门：控制气体或液体流量的开关，一般采用球阀、截止阀或针阀等。这些阀门能够根据电子控制器的指令调节流体的流量，从而实现流量的精确控制。
3）泵：用于输送液体，一般采用离心泵、柱塞泵或隔膜泵等。这些泵能够将液体从低位处输送到高位处，以保证液体流量的稳定和可靠。
4）压力表：用于测量气体或液体的压力，一般采用弹簧式压力表或数字式压力表等。这些压力表能够将压力转化为电信号或数字信号，以便电子控制器进行进一步的处理和控制。
5）过滤器：用于过滤气体或液体中的杂质，一般采用机械过滤器、活性炭过滤器或超滤过滤器等。这些过滤器能够去除流体中的杂质，以保证流体的清洁度和质量。
6）流量控制器：用于控制气体或液体的流量，一般采用电子式或机械式流量控制器等。这些流量控制器能够根据预设的流量值和实际的流量值进行比较，并根据比较结果调整阀门或泵的开度，从而实现流量的精确控制。
7）传感器：用于测量流体的温度、压力、粘度等参数，并将这些参数转化为电信号或数字信号，以便电子控制器进行进一步的处理和控制。
8）电子控制器：根据预设的流量值和实际的流量值进行比较，并根据比较结果调整阀门或泵的开度，从而实现流量的精确控制。同时，电子控制器还可以对温度、压力、粘度等参数进行监测和控制，以保证半导体制造过程中的稳定和可靠。

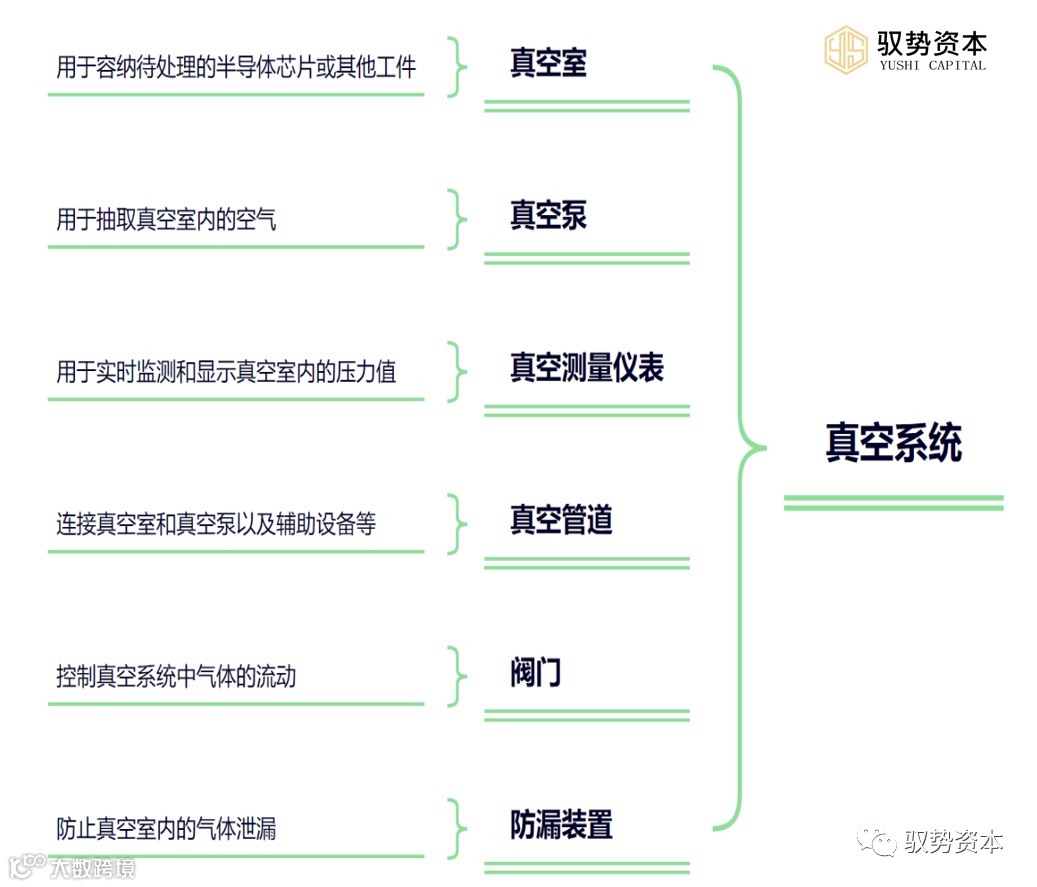

（2）真空系统：半导体设备中的真空系统是用于在制造过程中维持和控制系统内的真空度的子系统。它的工作原理主要是通过真空泵将真空室内的空气抽出，使其内部压力低于大气压。具体来说，真空泵将空气从真空室中抽出，然后通过专门的管道排放到大气中。为了维持所需的真空度，真空泵会根据实际压力调整抽气速率。同时，通过相关的测量仪表实时监测和显示真空室内的压力值，确保其稳定在预设的范围内。该系统主要包括真空室、真空泵、真空测量仪表、真空管道、阀门、防漏装置等。

1）真空室：这是真空系统的核心部分，用于容纳待处理的半导体芯片或其他工件。真空室一般采用耐高压、耐腐蚀的材料制造，如不锈钢、钛合金等。
2）真空泵：用于抽取真空室内的空气，维持所需的真空度。根据实际需要，真空泵可选择不同类型的设备，如机械泵、分子泵、干泵等。
3）真空测量仪表：用于实时监测和显示真空室内的压力值，保证真空度的稳定性。
4）真空管道：连接真空室和真空泵，以及各种阀门等辅助设备。
5）阀门：控制真空系统中气体的流动，如真空阀门、压力阀门等。
6）防漏装置：防止真空室内的气体泄漏，确保系统的密封性。

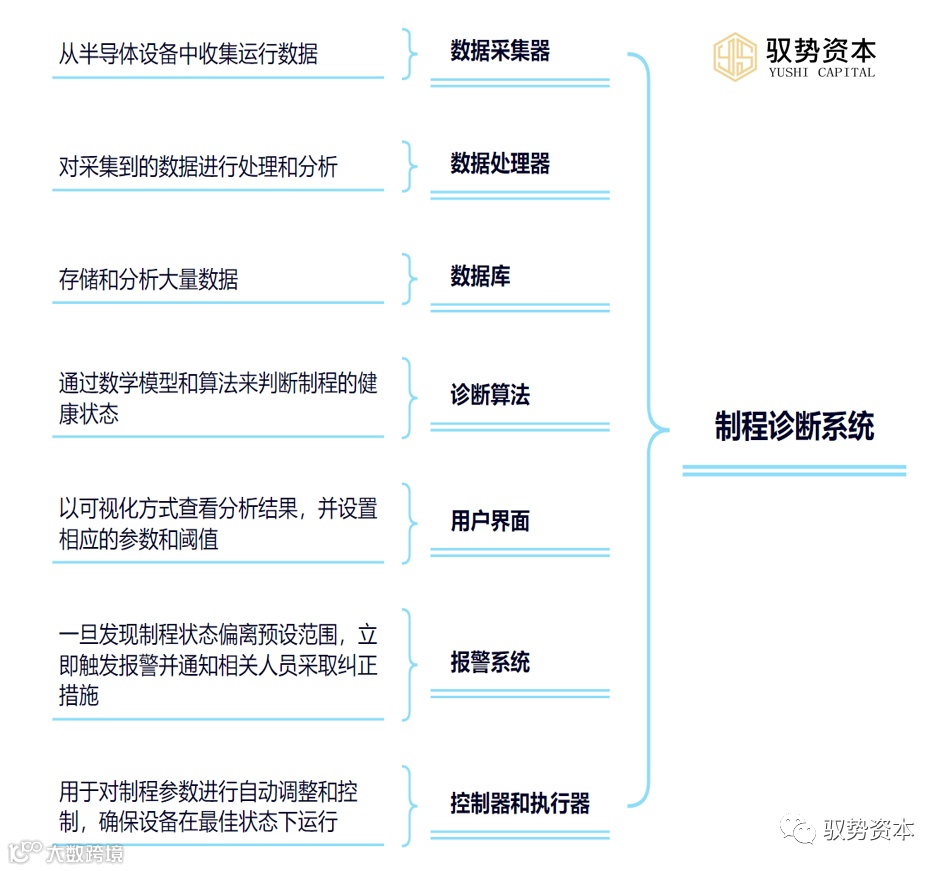

（3）制程诊断系统：半导体设备中的制程诊断系统是用于实时监测和评估半导体制造过程中各种参数的关键子系统。它的工作原理主要是通过收集和分析设备运行数据来判断制程状态。具体来说，数据采集器从设备中获取实时数据，然后将其传输到数据处理器中进行处理和分析。通过应用数学模型和算法，数据处理器提取出与制程性能相关的关键参数，并将其存储在数据库中。诊断算法基于数据库中的数据和预定的制程标准，对当前制程状态进行评估。一旦发现制程状态偏离预设范围，报警系统会立即触发并通知相关人员采取纠正措施。同时，控制器和执行器根据分析结果自动调整制程参数，确保设备在最佳状态下运行。该系统主要包括数据采集器、数据处理器、数据库、诊断算法、用户界面、报警系统、控制器和执行器等。

1）数据采集器：用于从半导体设备中收集运行数据，如温度、压力、电流、电压等。
2）数据处理器：对采集到的数据进行处理和分析，提取有关制程状态的关键信息。
3）数据库：存储和分析大量数据，以提供关于制程性能的历史趋势和比较信息。
4）诊断算法：基于数据库中的数据和预定的制程标准，通过数学模型和算法来判断制程的健康状态。
5）用户界面：允许工程师和技术人员以可视化方式查看分析结果，并设置相应的参数和阈值。
6）报警系统：一旦发现制程状态偏离预设范围，立即触发报警并通知相关人员采取纠正措施。
7）控制器和执行器：用于对制程参数进行自动调整和控制，确保设备在最佳状态下运行。

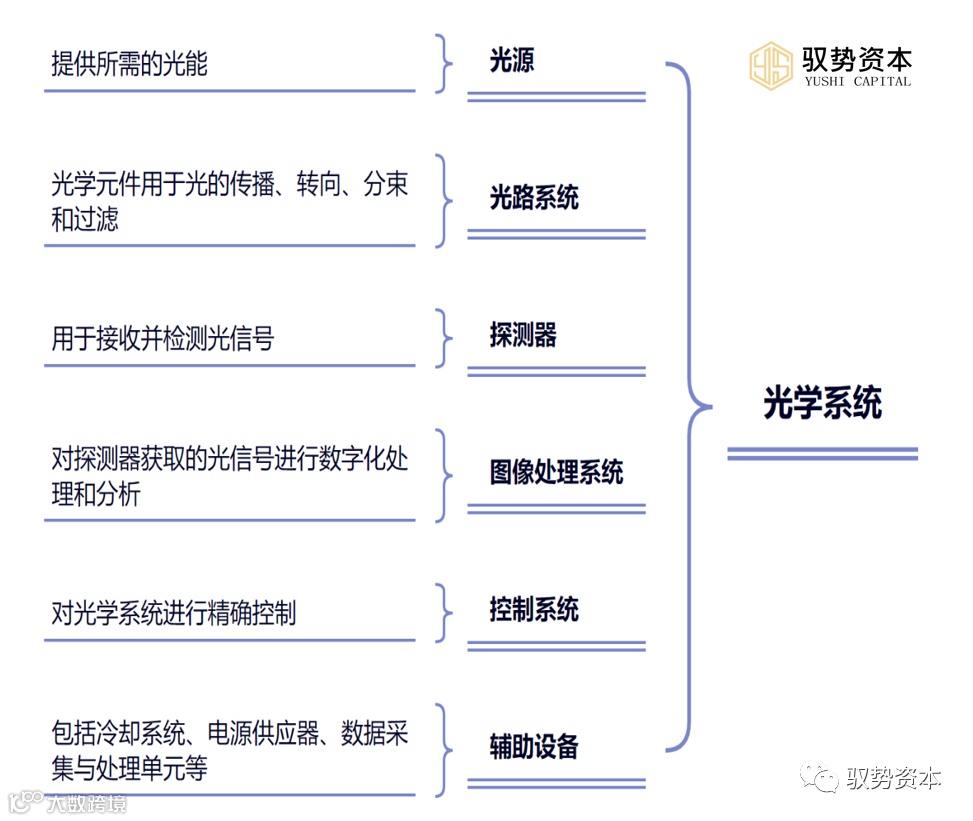

（4）光学系统：半导体设备中的光学系统是利用光学的原理和技术对半导体材料和器件进行精确分析和控制的子系统。它的工作原理主要是利用光的干涉、衍射、散射等原理，对半导体材料和器件进行精确分析和控制。具体来说，光源发出的光经过光路系统引导，照射到待分析的半导体材料或器件上。反射光或透射光经探测器接收并转换为电信号，再通过图像处理系统进行数字化处理和分析，提取有关半导体材料和器件的信息。控制系统根据工艺要求对光学系统进行精确控制，确保整个分析过程的准确性和稳定性。该系统主要包括光源、光路系统、探测器、图像处理系统、控制系统、辅助设备等。

1）光源：提供所需的光能，包括各种波长和能量的激光、紫外光、可见光等。
2）光路系统：包括反射镜、折射镜、分束器、滤光片等光学元件，用于光的传播、转向、分束和过滤。
3）探测器：用于接收并检测光信号，包括光电倍增管、CCD相机、CMOS传感器等。
4）图像处理系统：对探测器获取的光信号进行数字化处理和分析，提取有关半导体材料和器件的信息。
5）控制系统：根据工艺要求对光学系统进行精确控制，实现自动化或半自动化操作。
6）辅助设备：包括冷却系统、电源供应器、数据采集与处理单元等。

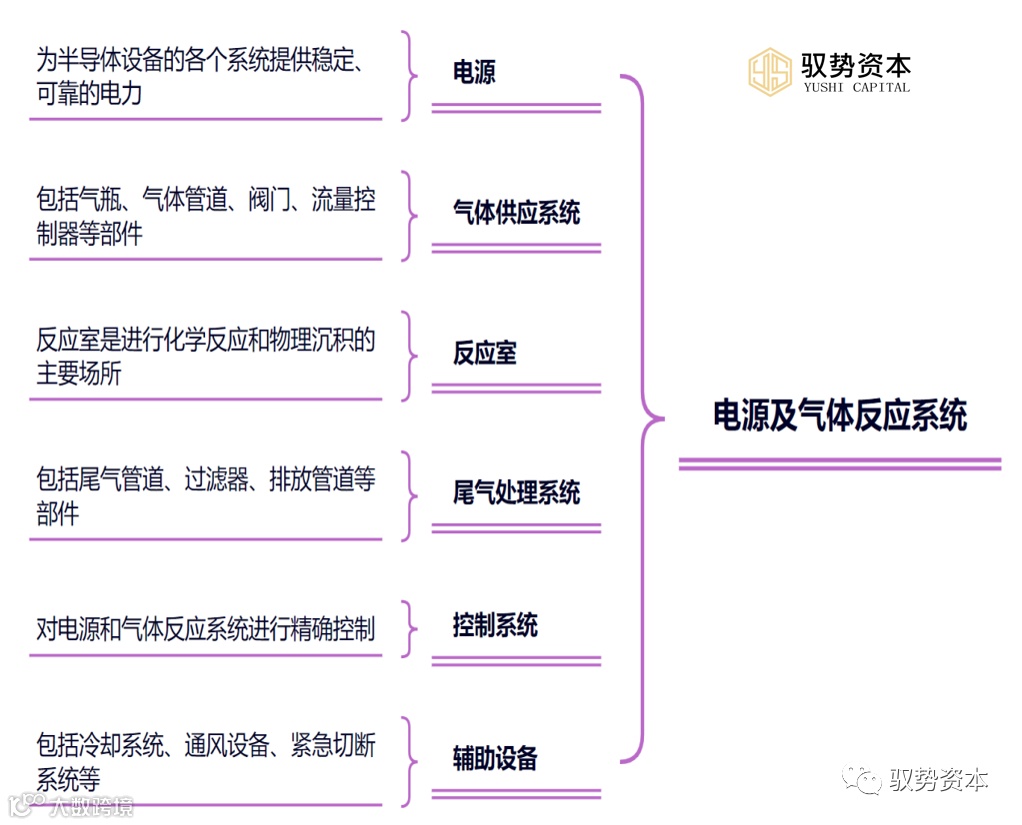

（5）电源及气体反应系统：半导体设备中的电源及气体反应系统是一个综合性的子系统，涉及到多个组成部分的协同工作。这些组成部分共同为半导体制造过程中的电力供应、气体供应以及化学反应和物理沉积等过程提供必要的支持和控制。它的工作原理主要是通过电源提供电能，驱动气体反应室的化学反应和物理沉积过程。具体来说，电源根据设备的需要输出特定的电压和电流，为反应室内的化学反应提供能量。同时，气体供应系统确保反应室内的气体纯净度和压力稳定。当反应完成时，尾气处理系统将尾气过滤和处理后进行排放。控制系统对整个过程进行精确控制，确保反应的稳定性和重复性。该系统主要包括电源、气体供应系统、反应室、尾气处理系统、控制系统、辅助设备等。

1）电源：为半导体设备的各个系统提供稳定、可靠的电力。电源的输出电压和电流需要根据设备的具体需求进行配置。
2）气体供应系统：包括气瓶、气体管道、阀门、流量控制器等部件，用于供应反应气体和惰性气体，保持设备内的气体纯净和压力稳定。
3）反应室：反应室是进行化学反应和物理沉积的主要场所，通常由不锈钢或其他耐腐蚀材料制成。
4）尾气处理系统：包括尾气管道、过滤器、排放管道等部件，用于处理反应后产生的尾气，确保符合环保要求。
5）控制系统：对电源和气体反应系统进行精确控制，实现自动化或半自动化操作。控制系统通常由各种传感器、控制器和执行器组成。
6）辅助设备：包括冷却系统、通风设备、紧急切断系统等，用于保证电源及气体反应系统的正常运行和安全性。

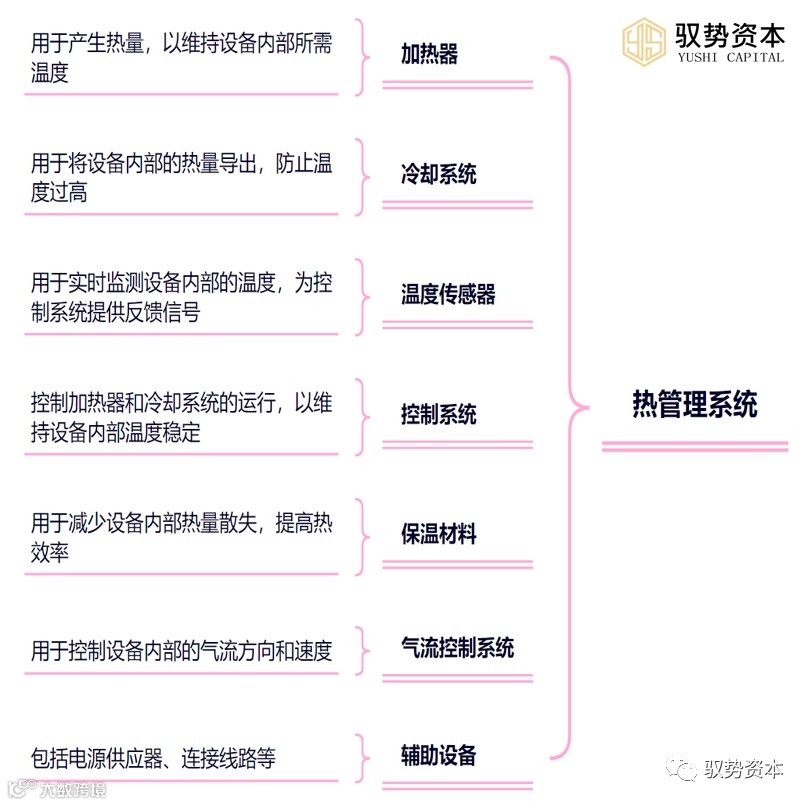

（6）热管理系统：半导体设备中的热管理系统是用于控制和维持设备内部温度稳定的关键子系统。它的工作原理是通过控制系统精确控制加热器和冷却系统的运行，以维持设备内部温度稳定。具体来说，温度传感器实时监测设备内部的温度，将温度信号反馈给控制系统。控制系统根据设定的温度与实际温度的差异，控制加热器和冷却系统的运行，调整设备内部的热量分布。如果设备内部温度过高，控制系统会启动冷却系统，将多余的热量导出；如果设备内部温度过低，控制系统会调整加热器的功率，产生适量的热量以维持温度稳定。通过这种精确的温度控制，热管理系统能够确保半导体设备的性能和产量不受温度波动的影响。该系统主要包括加热器、冷却系统、温度传感器、控制系统、保温材料、气流控制系统、辅助设备等。

1）加热器：用于产生热量，以维持设备内部所需温度。加热器可以是电阻式、感应式或红外线式等类型。
2）冷却系统：用于将设备内部的热量导出，防止温度过高。冷却系统通常包括散热器、风扇、水冷系统等部件。
3）温度传感器：用于实时监测设备内部的温度，为控制系统提供反馈信号。
4）控制系统：根据温度传感器的反馈信号，控制加热器和冷却系统的运行，以维持设备内部温度稳定。控制系统通常由控制器、执行器等组成。
5）保温材料：用于减少设备内部热量散失，提高热效率。保温材料通常采用导热性能良好的材料，如石墨烯、纳米隔热材料等。
6）气流控制系统：用于控制设备内部的气流方向和速度，确保温度分布的均匀性。
7）辅助设备：包括电源供应器、连接线路等，为整个热管理系统提供电力和支持。

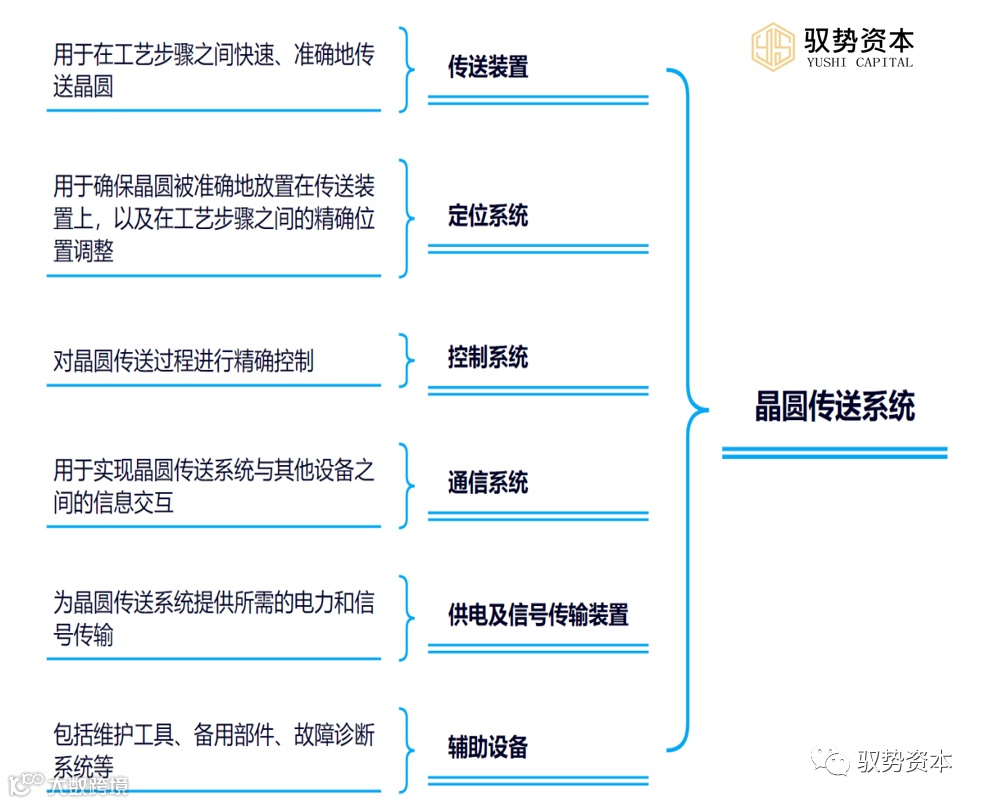

（7）晶圆传送系统：半导体设备中的晶圆传送系统是用于在各种工艺步骤之间快速、准确地传送晶圆的关键子系统。它的工作原理是通过精确控制机械手、传送带、机器人等设备，实现晶圆在不同工艺步骤之间的快速、准确传送。在传送过程中，晶圆被准确地定位和固定在传送装置上，以确保其在各种工艺步骤中的稳定性和安全性。控制系统根据工艺流程和设备参数，规划最佳的传送路径和速度，同时监测设备的运行状态和晶圆的定位精度。通信系统确保各设备之间的信息交互畅通无阻，以便及时调整工艺参数和控制指令。供电及信号传输装置为整个系统提供所需的电力和信号传输，保障设备的稳定运行。辅助设备用于支持系统的日常维护和故障处理，提高设备的可靠性和生产效率。该系统主要包括传送装置、定位系统、控制系统、通信系统、供电及信号传输装置、辅助设备等。

1）传送装置：包括机械手、传送带、机器人等设备，用于在工艺步骤之间快速、准确地传送晶圆。这些装置需要具备高精度、高速度和高可靠性。
2）定位系统：用于确保晶圆被准确地放置在传送装置上，以及在工艺步骤之间的精确位置调整。定位系统通常采用激光测距、图像识别等技术。
3）控制系统：对晶圆传送过程进行精确控制，包括路径规划、速度控制、碰撞预防等。控制系统通常由控制器、传感器和执行器组成。
4）通信系统：用于实现晶圆传送系统与其他设备之间的信息交互，如位置信息、状态信息等。通信系统通常采用有线或无线通信技术。
5）供电及信号传输装置：为晶圆传送系统提供所需的电力和信号传输，包括电缆、电源供应器、连接线路等。
6）辅助设备：包括维护工具、备用部件、故障诊断系统等，用于支持晶圆传送系统的正常运行和维护。

（8）其它集成系统：半导体设备中的其他集成系统主要包括冷却系统、控制系统、物料管理系统以及软件系统等。

2. 半导体产业链的中游

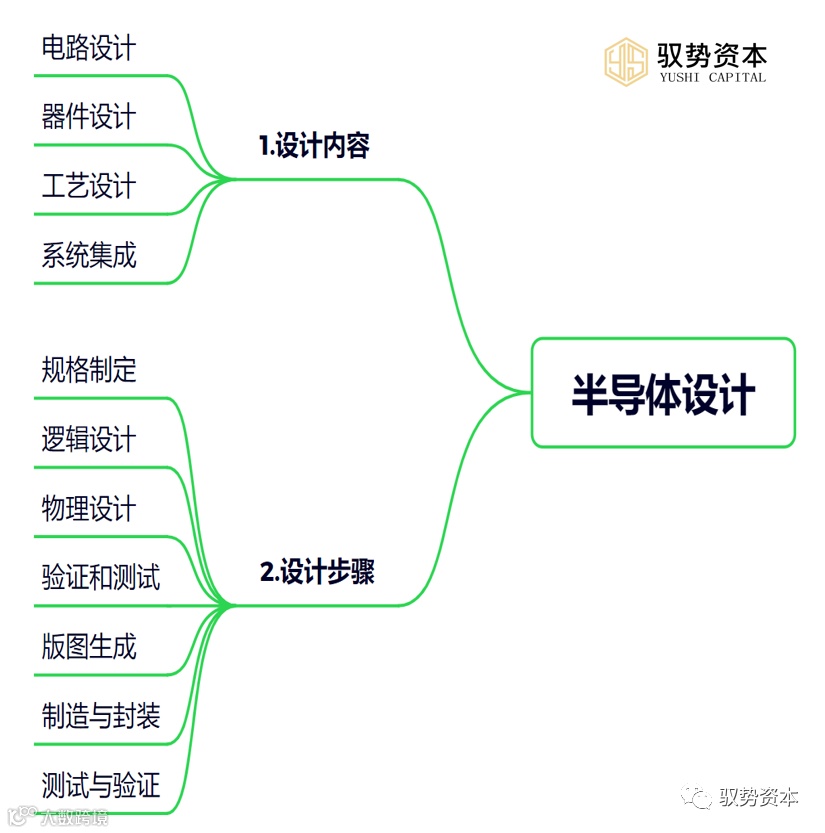

2.1 半导体设计

1.设计内容

半导体设计内容涉及多个方面，包括电路设计、器件设计、工艺设计以及系统集成等。下面将对这些方面进行详细阐述。
（1）电路设计：半导体电路设计是半导体设计的核心，它涉及到对电子电路的分析、模拟与优化。设计人员需要使用硬体描述语言（如Verilog、VHDL等）将电路描述出来，然后通过电子设计自动化工具进行逻辑合成，将电路转换成逻辑电路图。在这一过程中，设计人员需要不断检查并修改程式功能，以确保其满足期望的功能。

（2）器件设计：半导体器件设计主要关注半导体元件（如有源元件二极管、无源元件电阻器等）的设计和优化。这涉及到对半导体材料的深入理解，如电阻率、掺杂剂等的影响。通过改变制造过程中的温度和掺杂浓度，可以很容易地改变半导体的导电性，从而优化器件性能。

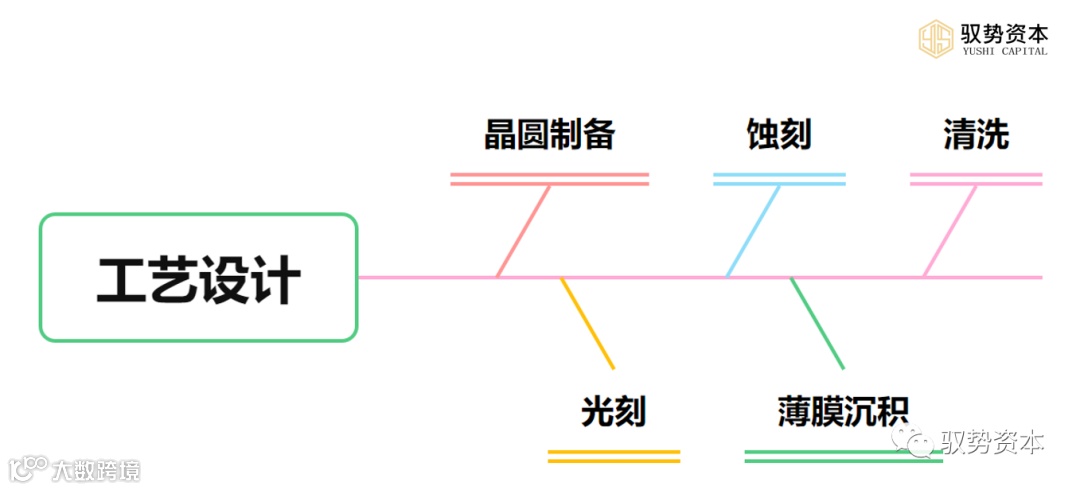

（3）工艺设计：半导体工艺设计涉及到半导体制造的整个过程，包括晶圆制备、光刻、蚀刻、薄膜沉积、清洗等步骤。每个步骤都需要精细的工艺控制，以确保最终产品的性能和质量。此外，工艺设计还需要考虑到制造成本和效率，以实现商业化生产。

（4）系统集成：系统集成是半导体设计的最后阶段，它将设计的各个部分集成在一起，形成一个完整的系统。这需要考虑到各个部分之间的兼容性、功耗、散热等问题。同时，还需要进行系统测试和验证，确保系统的功能和性能满足设计要求。

总的来说，半导体设计知识是一个综合性的领域，涉及到电子工程、材料科学、物理学等多个学科的知识。设计人员需要具备深厚的理论基础和丰富的实践经验，以应对日益复杂的半导体设计挑战。

2.设计步骤

半导体设计的步骤通常包括以下几步：
（1）规格制定：首先需要明确设计的需求和规格，包括性能指标、功耗、成本等方面的要求。

（2）逻辑设计：根据规格要求，进行逻辑设计和硬件描述语言（HDL）编写。常用的HDL包括Verilog和VHDL等。通过编写HDL，将电路功能描述出来，并进行逻辑功能的验证和仿真测试。

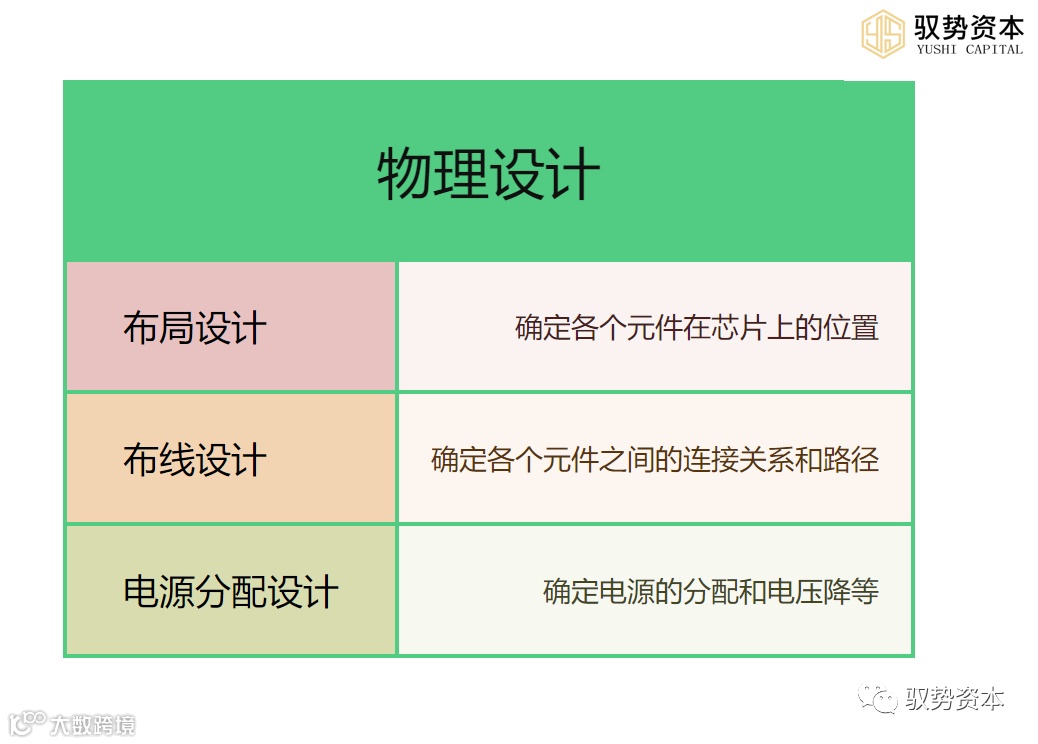

（3）物理设计：在逻辑设计的基础上，进行物理设计。这包括布局设计、布线设计、电源分配设计等。布局设计是确定各个元件在芯片上的位置，布线设计是确定各个元件之间的连接关系和路径，电源分配设计是确定电源的分配和电压降等。

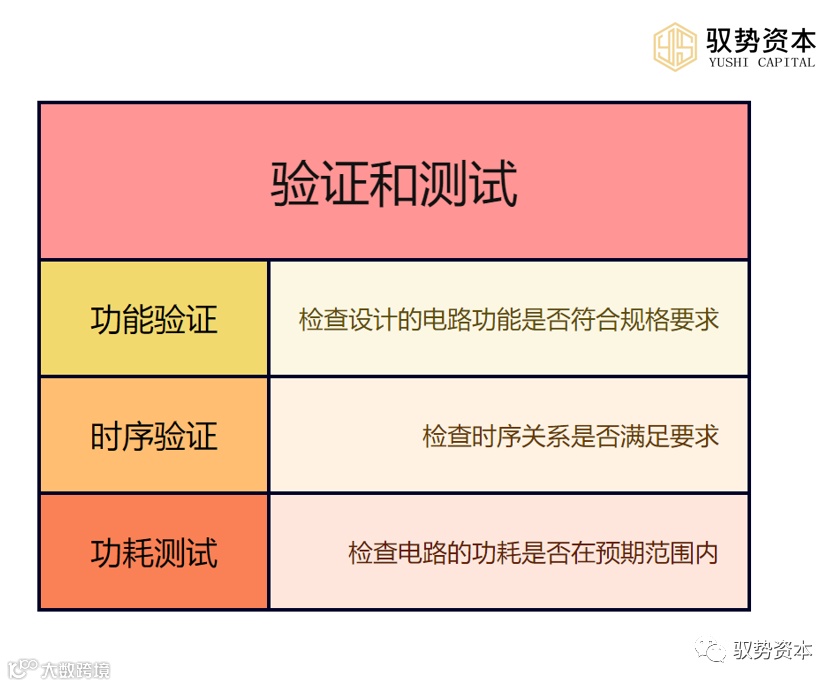

（4）验证和测试：完成物理设计后，需要进行验证和测试。这包括功能验证、时序验证、功耗测试等。功能验证是检查设计的电路功能是否符合规格要求，时序验证是检查时序关系是否满足要求，功耗测试是检查电路的功耗是否在预期范围内。

（5）版图生成：经过验证和测试后，将设计结果转换为版图，这包括电路图、布局图、布线图等。版图生成是半导体制造的重要步骤之一，需要考虑到制造工艺和制造成本等因素。

（6）制造与封装：将生成的版图送至制造工厂进行制造和封装。制造过程包括多个步骤，如薄膜沉积、光刻、蚀刻、掺杂等。封装则是将制造好的芯片进行封装和保护，以使其能够与外部进行通信和控制。

（7）测试与验证：制造和封装完成后，需要进行测试和验证。这包括功能测试、性能测试、可靠性测试等。功能测试是检查芯片的功能是否符合规格要求，性能测试是检查芯片的性能指标是否达到预期要求，可靠性测试是检查芯片的可靠性和稳定性是否满足要求。

总的来说，半导体设计的步骤是一个复杂而精细的过程，需要经过多个环节的验证和测试，以确保设计的正确性和可靠性。同时，随着技术的不断发展，半导体设计的步骤也在不断改进和完善。

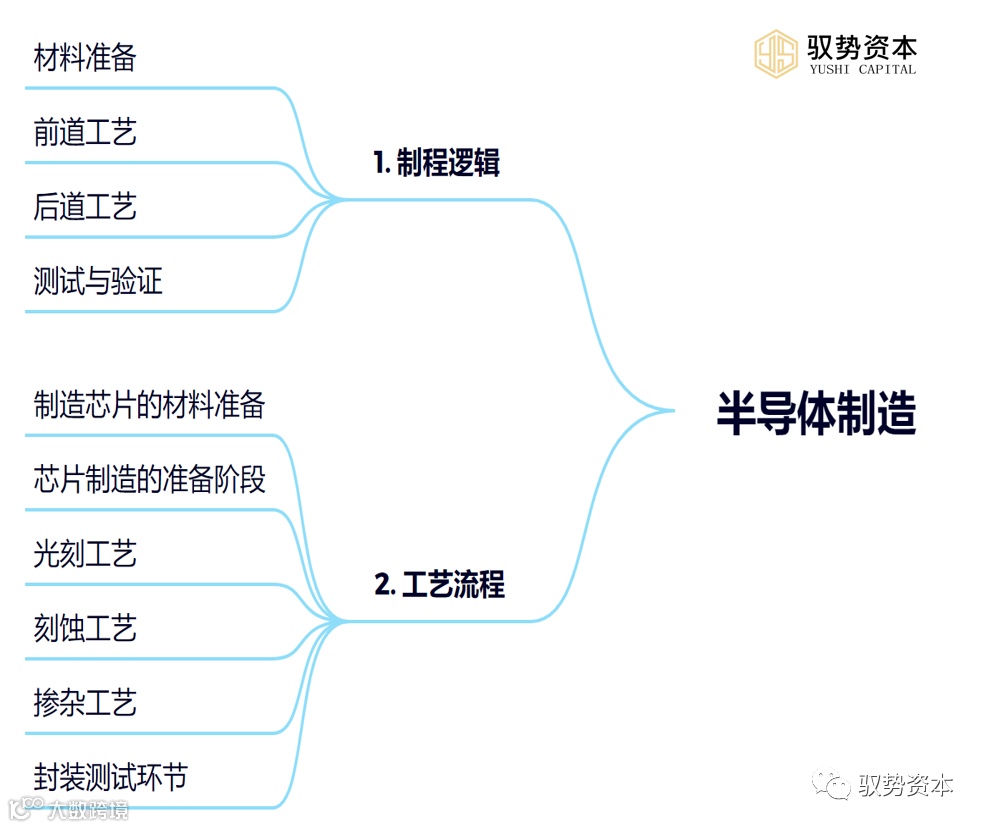

2.2 半导体制造

1.制程逻辑

半导体制造的制程逻辑可以归纳为以下几点：
（1）材料准备：制造半导体器件，首先需要准备相应的材料。通常来说，半导体材料是高纯度的单晶硅，它被用作制造集成电路、晶体管、太阳能电池等半导体器件的基础材料。为了获得高纯度的单晶硅，需要使用特殊的方法如直拉法或悬浮区熔法进行制备。

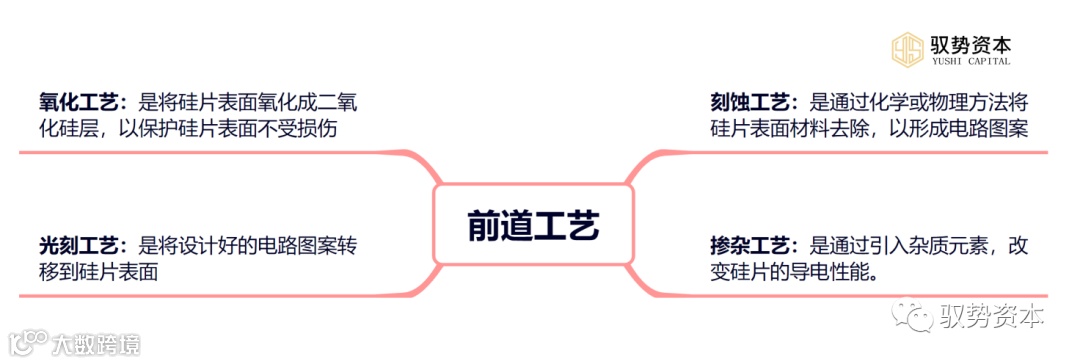

（2）前道工艺：在制造半导体器件时，前道工艺是关键的环节之一。它包括氧化、光刻、刻蚀、掺杂等步骤。氧化工艺是将硅片表面氧化成二氧化硅层，以保护硅片表面不受损伤；光刻工艺是将设计好的电路图案转移到硅片表面；刻蚀工艺是通过化学或物理方法将硅片表面材料去除，以形成电路图案；掺杂工艺是通过引入杂质元素，改变硅片的导电性能。

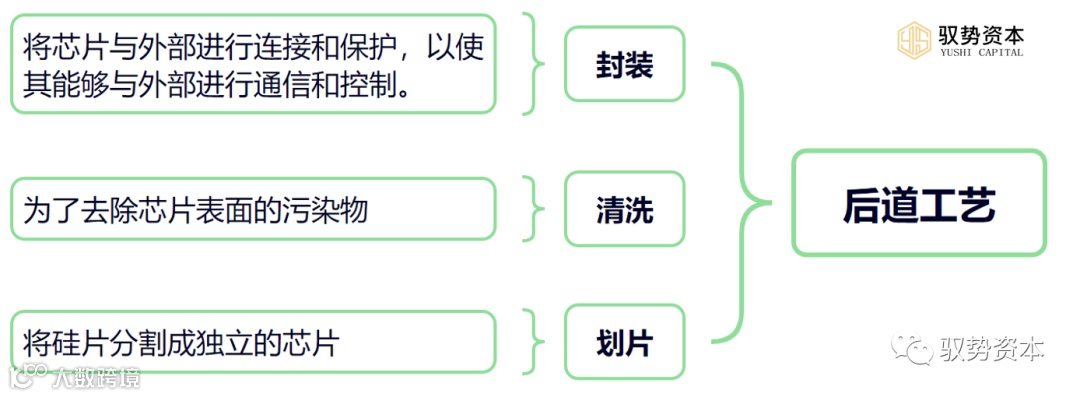

（3）后道工艺：后道工艺是制造半导体器件的另一个关键环节。它包括划片、清洗、封装等步骤。划片是将硅片分割成独立的芯片；清洗是为了去除芯片表面的污染物；封装则是将芯片与外部进行连接和保护，以使其能够与外部进行通信和控制。

（4）测试与验证：在制造完成后，需要对半导体器件进行测试和验证。这包括功能测试、性能测试、可靠性测试等，以确保其符合设计要求和质量标准。
总的来说，半导体制造的制程逻辑是通过一系列精细的操作和高水平的技能和经验，将原材料制成符合特定规格和要求的半导体器件。每个环节都需要严格的质量控制和管理，以确保产品的质量和性能达到最高水平。

2.工艺流程

半导体制造的工艺流程主要包括以下步骤：
（1）制造芯片的材料准备：制造芯片需要使用高纯度的单晶硅作为基础材料。单晶硅是通过在高温下将硅熔化并慢慢冷却而形成的。
（2）芯片制造的准备阶段：在制造芯片之前，需要进行一系列的准备工作。首先，需要将单晶硅切割成一定尺寸的硅片，并进行研磨和清洗，以去除表面的杂质和缺陷。接下来，需要进行涂胶和干燥，以在硅片表面形成一层薄膜，这层薄膜将作为光刻胶，用于保护下面的硅片免受腐蚀和刻蚀的影响。
（3）光刻工艺：光刻工艺是制造芯片的核心环节之一。在光刻工艺中，通过使用光刻胶，将掩膜板上的图案转移到硅片上。掩膜板是一块带有图案的玻璃板，通过控制光的透过和反射来将图案转移到硅片上。光刻工艺需要使用精密的光学系统和先进的计算机技术来实现高精度的图案转移。
（4）刻蚀工艺：刻蚀工艺是制造芯片的另一个核心环节。在刻蚀工艺中，使用化学试剂或等离子体等手段来去除未被光刻胶保护的硅片表面材料。通过控制刻蚀时间和刻蚀深度，可以实现对硅片的精细加工和形状的精确控制。
（5）掺杂工艺：掺杂工艺是将杂质引入半导体材料中的过程。在半导体制造中，掺杂是为了改变半导体的导电性能。掺杂工艺通常采用离子注入或扩散的方法来实现。通过控制掺杂剂的种类和浓度，可以控制半导体的导电类型和导电能力。
（6）封装测试环节：芯片制造完成后，需要进行封装和测试。封装是将芯片与外部进行连接和保护的过程。在封装过程中，芯片被放置在一个封装体中，并通过引脚或其他方式与外部连接。测试则是检查芯片的功能和性能是否符合设计要求。

3. 半导体产业链的下游

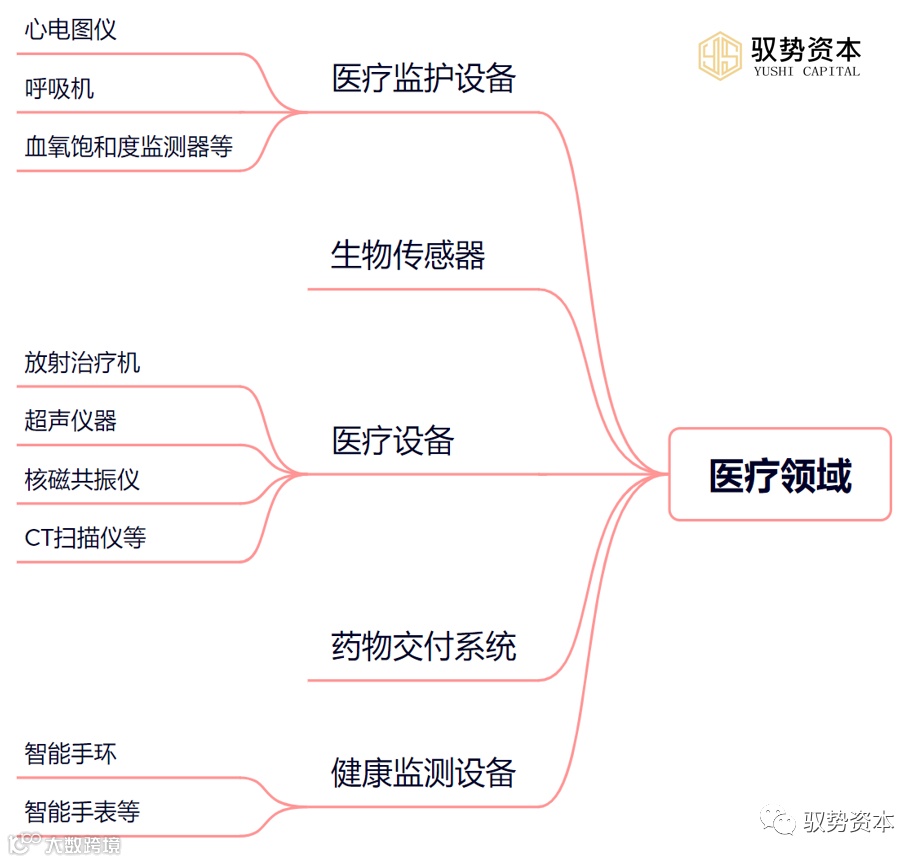

3.1 医疗领域

（1）医疗设备：半导体技术被广泛应用于各种医疗设备，例如放射治疗机、超声仪器、核磁共振仪、CT扫描仪等。半导体器件使这些设备能够实时检测和处理图像、声音和信号，并提供更精确和快速的诊断结果。

（2）生物传感器：生物传感器是一种使用半导体技术监测和检测生物体内化学和生物学变化的设备。这些传感器可以检测血糖水平、心率、血压等身体指标，并将数据传输给医疗专业人员进行分析和处理。

（3）医疗监护设备：半导体技术被用于开发各种监护设备，例如心电图仪、呼吸机、血氧饱和度监测器等。这些设备使用半导体传感器和微处理器来监测病人的生理参数，并在必要时提供治疗支持。

（4）药物交付系统：半导体技术可用于开发智能药物交付系统，可按照指定的时间和剂量释放药物。这些系统可以根据病人的需要进行个性化治疗，并提高药物的吸收效率。

（5）健康监测设备：近年来，半导体技术被广泛应用于健康监测设备，例如智能手环、智能手表等。这些设备可以监测运动、睡眠质量、心率等生理指标，并将数据传输到手机或云端进行分析和跟踪。

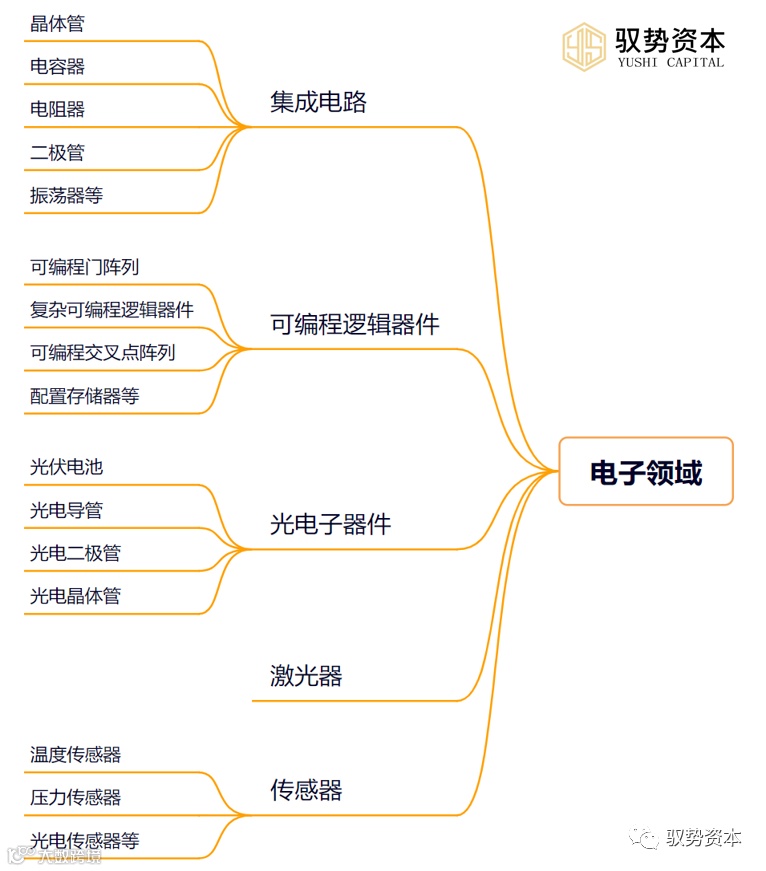

3.2 电子领域

（1）集成电路（Integrated Circuits，ICs）：半导体材料（通常是硅）被用于制造集成电路，也被称为芯片。芯片是电子设备的核心，可以包含数百万个晶体管、电容器、电阻器、二极管、振荡器和其他电子元件。ICs广泛应用于计算机、手机、平板电脑、电视机、音频设备等各类电子产品中。

（2）可编程逻辑器件（Programmable Logic Devices，PLDs）：半导体器件如可编程门阵列、复杂可编程逻辑器件、可编程交叉点阵列、配置存储器等，用于实现数字逻辑电路，如逻辑门、时序电路等。PLDs被广泛应用于模拟和数字系统中。

（3）光电子器件：半导体材料能够将光能转化为电能或反之。光电子器件如光伏电池（太阳能电池）、光电导管、光电二极管和光电晶体管被广泛应用于太阳能发电、光通信、光电显示等领域。

（4）激光器：激光器是由半导体材料制成的装置，可以发射出经过放大和聚焦的激光光束。激光器在医疗、通信、材料加工等领域都有广泛应用，如激光切割、激光打印、激光医疗治疗等。

（5）传感器：半导体传感器可以将物理信号（如温度、压力、光线等）转化为电信号，用于测量和检测。常见的半导体传感器包括温度传感器、压力传感器、光电传感器等，广泛应用于汽车、医疗、环境监测等领域。

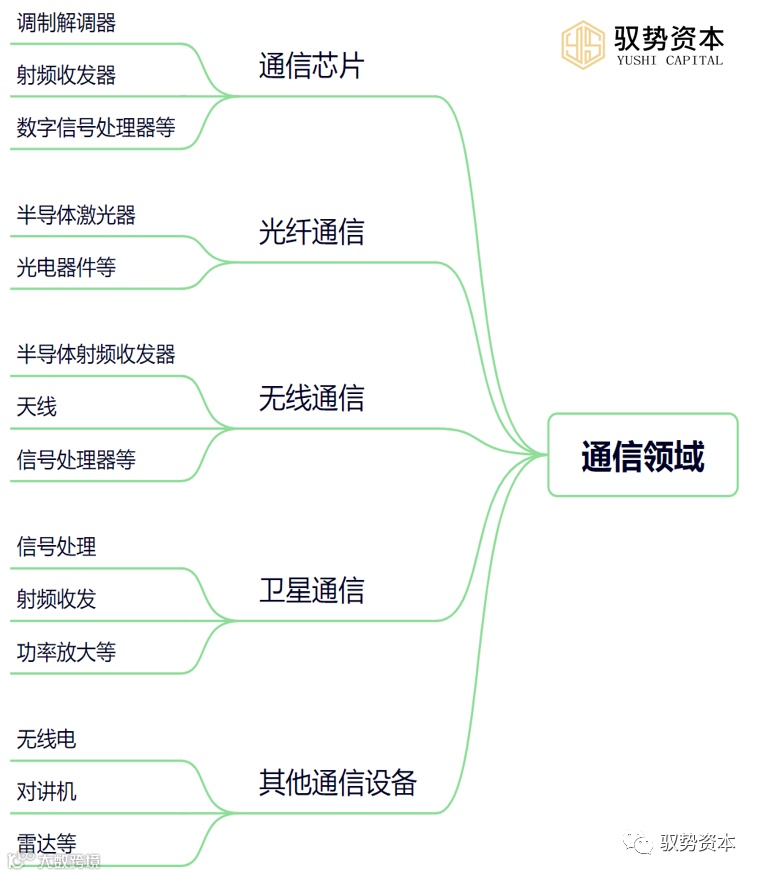

3.3 通信领域

（1）通信芯片：半导体技术在通信芯片中起到了核心作用。通信芯片包括调制解调器、射频收发器、数字信号处理器等，用于实现无线通信和有线通信的功能。这些芯片被广泛应用于手机、路由器、调制解调器等通信设备中。

（2）光纤通信：光纤通信是一种利用光信号传输数据的通信技术。半导体激光器和光电器件被用于发送和接收光信号。光纤通信具有高容量、长距离传输和低损耗等优势，被广泛应用于电话网络、互联网、电视信号传输等领域。

（3）无线通信：无线通信包括蓝牙、Wi-Fi、移动通信等技术，半导体器件在其中扮演了重要角色。半导体射频收发器、天线、信号处理器等被用于无线通信设备中，在实现无线数据传输和高速通信方面发挥重要作用。

（4）卫星通信：卫星通信是利用人造卫星进行数据传输的通信方式，半导体技术在其中发挥了关键作用。半导体器件被用于卫星上的信号处理、射频收发、功率放大等，实现了卫星与地面之间的高速数据传输和通信连接。

（5）其他通信设备：半导体技术还被应用于其他通信设备，如无线电、对讲机、雷达等。半导体器件用于实现信号的收发、放大、处理和解调等功能，提高了通信设备的性能和可靠性。

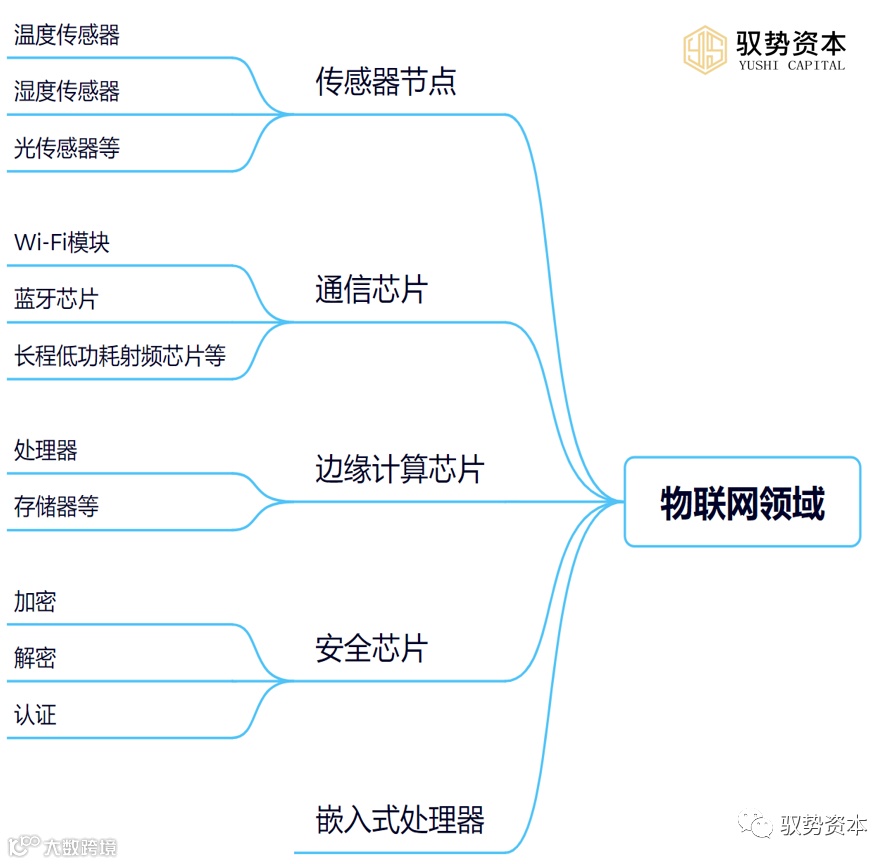

3.4 物联网领域

（1）传感器节点：物联网的关键组成部分是传感器，用于感知和采集环境中的各种数据。半导体传感器被广泛应用于物联网设备中，例如温度传感器、湿度传感器、光传感器等。这些传感器通过半导体器件将物理信号转化为电信号，并将数据传输给其他设备进行处理和决策。

（2）通信芯片：物联网设备需要实现数据的传输和连接，半导体通信芯片起到了至关重要的作用。通信芯片如Wi-Fi模块、蓝牙芯片、长程低功耗射频（Long-range Low-Power RF）芯片等，使物联网设备能够与互联网和其他设备进行通信、交互和联网。

（3）边缘计算芯片：物联网中的大量数据需要在设备本地进行处理和计算，以减少数据传输延迟和降低云端计算负担。边缘计算芯片集成了处理器、存储器和其他功能，能够在物联网设备上进行本地数据分析和决策，提供实时反馈和智能控制。

（4）安全芯片：物联网设备面临着网络攻击和数据泄露等安全问题，为了保护设备和用户数据安全，半导体安全芯片被广泛应用。安全芯片具有加密解密和认证功能，能够确保设备与云端之间的通信安全，并防止未经授权的访问和攻击。

（5）嵌入式处理器：物联网设备需要进行数据处理、控制和决策，半导体嵌入式处理器可提供高效的计算和控制能力。嵌入式处理器如ARM芯片在物联网设备中得到广泛应用，可以提供较低的功耗和足够的计算性能。

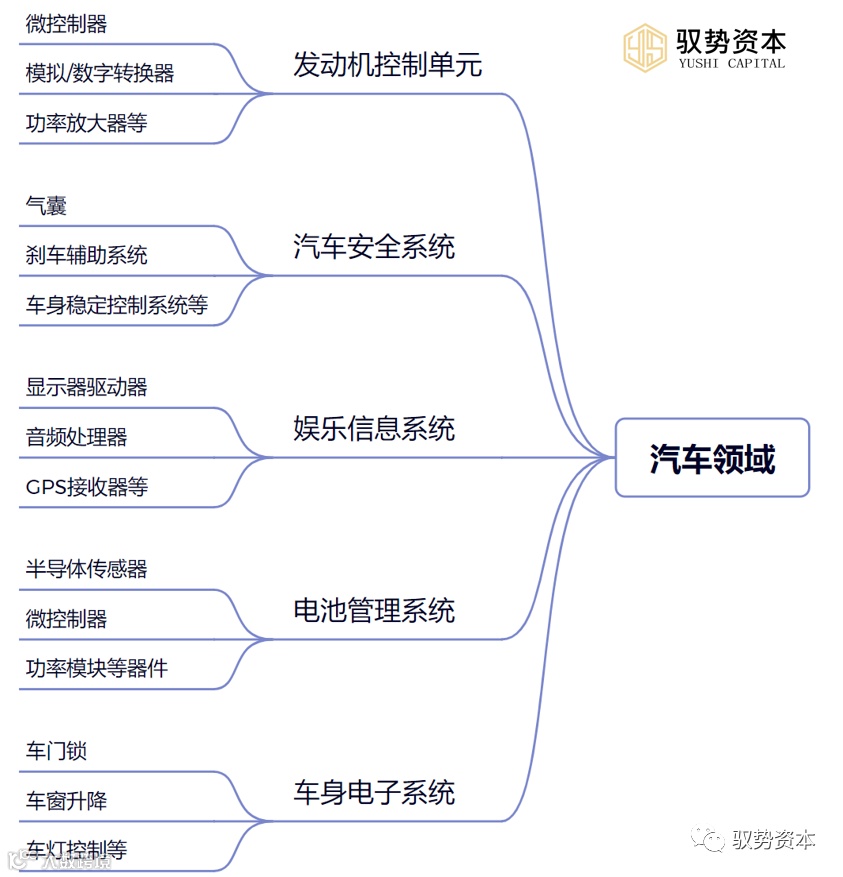

3.5 汽车领域

（1）发动机控制单元（ECU）：汽车发动机控制单元是汽车电子系统的核心部分，负责控制发动机的燃油供应、点火时机、排放控制等功能。ECU中集成了许多半导体器件，如微控制器、模拟/数字转换器、功率放大器等，以实现对发动机的精确控制。

（2）汽车安全系统：汽车安全系统如气囊、刹车辅助系统、车身稳定控制系统等都需要使用半导体器件。这些系统利用半导体传感器、微控制器、功率模块等实现对汽车行驶状态的监测和控制，提高汽车的安全性能。

（3）娱乐信息系统：现代汽车普遍配备了娱乐信息系统，包括导航、音响、倒车影像等功能。这些系统需要使用半导体器件，如显示器驱动器、音频处理器、GPS接收器等。

（4）电池管理系统：新能源汽车如电动汽车需要电池管理系统，用于监控和管理电池的充放电状态、温度、电压等参数。电池管理系统中需要使用半导体传感器、微控制器、功率模块等器件。

（5）车身电子系统：汽车车身电子系统包括车门锁、车窗升降、车灯控制等功能。这些系统需要使用半导体器件，如微控制器、功率放大器、传感器等。

3.6 新能源领域

（1）太阳能电池：半导体材料是制造太阳能电池的核心组件，特别是硅材料，被广泛用于制造高效能的太阳能电池。通过将太阳能转化为电能，半导体材料使得太阳能电池能够为人们的生活和工业生产提供清洁、可再生的能源。
（2）风能控制：在风力发电系统中，半导体材料也发挥了重要作用。例如，半导体功率模块可以用于控制发电机的运行，提高发电机的效率，同时也可以提高系统的可靠性。
（3）新能源汽车：在新能源汽车中，半导体材料被广泛应用于电池管理系统、电机控制系统和充电系统中。例如，半导体传感器可以用于监测电池的状态，确保电池的安全运行。
（4）储能系统：半导体可以用于提高储能系统的效率和可靠性。例如，通过使用功率模块来提高电池的充电和放电效率。此外，半导体材料还可以用于制造电池管理系统和充电系统中使用的各种电子元件。
（5）功率器件：在新能源领域，半导体功率器件的应用也越来越广泛。例如，在光伏电站中，功率器件被用于提高光伏电池的输出功率，降低损耗；在风力发电中，功率器件则被用于提高风能利用率和发电机效率。此外，功率器件还被广泛应用于新能源汽车、储能系统等领域。
