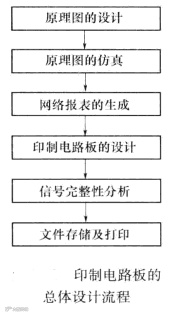

印制电路板总体设计流程是怎样的?简单一点的讲就是先设计出原理图然后利用EDA开发工具进行防真实验进行修改调整，另外对于其相应的网络报表进行布局布线，最后才是进行信号的完整信分析同时进行文件存储与打印。下面是相关的图片以及每个流程步骤的详细解说。
什么是电路原理图？其是用来表达电路设计方案，为了更好的进行印制电路板的设计，也是整个设计流程的开始。
原理图的设计：原理图设计是指完成电路设计的初步方案后，充分利用EDA开发工具中的原理图编辑器来绘制原理图的过程。利用EDA开发工具提供的各种原理图设计工具、丰富的元器件库资源、强大的编辑功能以及便利的电气规则检查等，来达到设计原理图的目的。
原理图的仿真：原理图的仿真主要是为设计人员提供一个完整的从设计到验证的仿真环境，原理图的仿真与原理图编辑器是协同工作的。其目的是对已设计的电路原理图可行性进行信号级分析，从而对印制电路板设计的前期错误和不太满意的地方进行修改。
网络报表的生成：网络报表是原理图与印制电路板之间的联系纽带。对于大多数的EDA开发工具来说，原理图设计向印制电路板设计的转化过程是通过网络报表来进行连接的，因此网络报表可以称作是印制电路板自动布线的灵魂。
印制电路板的设计：在印制电路板的设计过程中可利用EDA开发工具提供的自动布局、布线、强大的编辑功能以及便利的设计规则检查等，来完成印制电路板的设计，同时在印制电路板的设计过程中也可以输出各种报表，用以记录设计过程中的各种信息。一般来说，大多数的印制电路板EDA开发工具包含有信号完整性分析工具，它的主要功能是为设计人员提供一个完整的信号仿真环境这个工具设计人员能够分析印制电路板和检查各种设计参数，并且能够测试过冲、下冲、阻抗和信号斜率等，以便及时地对设计参数进行修改。
文件存储及打印：将印制电路板设计中的相应文件和报表文件进行存储或打印操作，目的是为了对相应的电路设计进行存档操作，从而完成整个设计项目的保存工作。完成文件存储及打印操作后，印制电路板的总休设计流程也优完成了。
