粉碎（雷蒙磨）自动控制子系统的设计与研制【寻合作】

贤集网企业技术服务平台

2016-09-18

导读：碳化硅粉碎、气流分选（粗分）过程中调节电磁振动下料控制器实现下料，调节分析机、鼓风机变频器实现气流分析时控制精度较小，能耗大。

技术成果简介

碳化硅粉碎、气流分选（粗分）过程中调节电磁振动下料控制器实现下料，调节分析机、鼓风机变频器实现气流分析时控制精度较小，能耗大。本项目以自主专利技术为基础，对雷蒙磨设备进行全面自动化改造。其技术关键在于通过实时检测雷蒙磨主机及分析机、鼓风机工作电流，由计算机对粉碎主机给料量及气流分级进行自动调节，以保证设备始终处于前后协调和最佳工况。

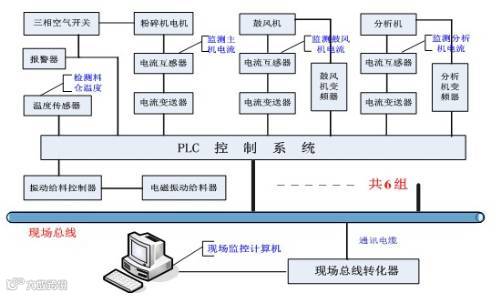

本系统的主要控制对象是电磁振动给料机控制器和分析机、鼓风机变频器。通过电流互感器获取主机、分析机、鼓风机的电流，经电流变送器调理成标准的4～20mA电流，送到PLC的模拟量输入模块SM331，由PLC系统对电流进行优化处理后通过模拟量输出模块SM332自动调节电磁振动给料机控制器和分析机、鼓风机变频器，使振动给料机的下料速度保持使粉碎电机工作在最佳负荷，以提升生产效率；同时实现对分析机、鼓风机的自动调节，实现整个控制过程的全自动化，保证产品的产量和质量。
