永鑫方舟旗下基金永鑫开拓所投企业——联讯仪器重榜推出快速波长计，获得国产波长测试从0到1的突破。

永鑫投资经理有话说

联讯仪器是国内优秀的光通信测试仪器仪表独角兽企业，其产品包括光通信测试仪器：光通信芯片、模块测试设备；半导体测试设备；晶圆老化设备、WAT（晶圆接受测试）设备、KGD测试设备。在光通信行业中，联讯的测试仪器主要覆盖了产业链中最关键的上中游，是目前国内厂商中测试产品最全面的细分行业龙头。2019年至今，在光通信测试仪器行业国内厂商中，一直保持市占率第一。在半导体测试行业中，联讯的三大主力在研设备均已完成了研发，蓄势待发。

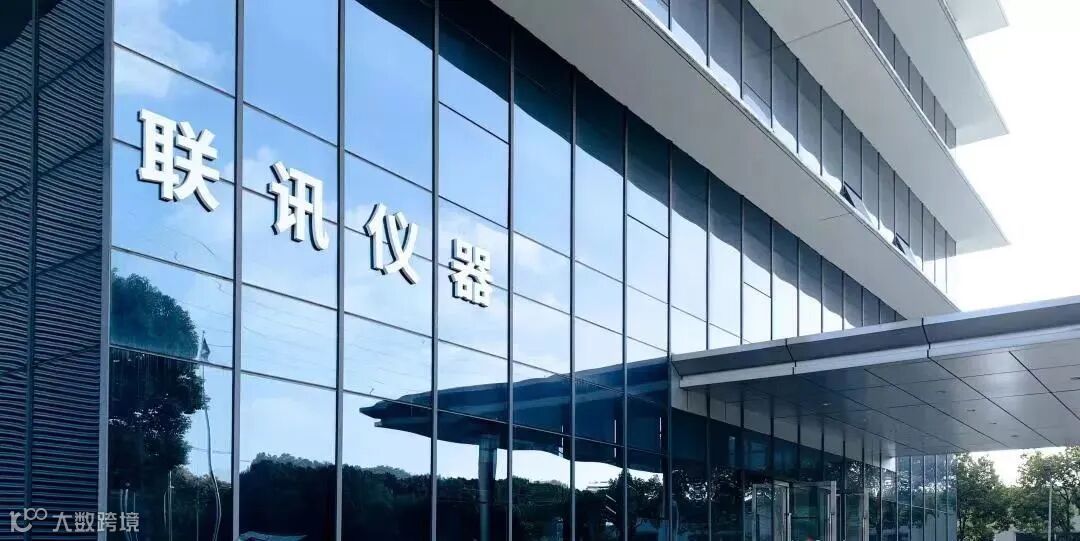

联讯仪器

苏州联讯仪器有限公司创建于2017年，自创立以来，聚焦光通信及半导体测试测量领域，专注于产品开发和技术创新。现已拥有成熟产品线——高速光通信测试产品线、激光器芯片测试产品线、高精度精密源表以及半导体参数测试产品线。拥有独立自主知识产权的高速采样示波器、高速误码分析仪、网络流量测试仪、快速波长计、高精度数字源表、激光器芯片老化机、激光器芯片测试机、硅光晶圆测试、半导体芯片测试机等多款产品已得到市场广泛认可。实现了芯片、器件、模块、设备整体测试产业链全覆盖。

随着对通信数据需求的不断增长，需要更大容量光通信传输系统，这推动光组件和网络设备制造商传输骨干网中使用基于波长可调谐激光器的相干通信模块。目前波长可调激光器及相干模块的使用范围会进一步下沉到城域网，甚至接入网络。从下图的Lightcounting 2021年10月对可调激光器市场的预测来看，可调激光器市场需求逐步增长。

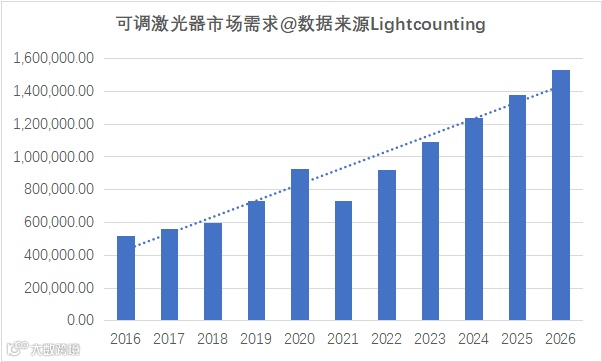

可调激光器市场需求

可调谐激光器非常重要的测试就是精确波长测量和校准，随着通信通道的不断增加，从最开始的40波到目前最高达到800波，因为每个波长都需要采用波长计对可调激光器进行标定，因此快速精确波长测试比以往任何时候都更为关键。

长期以来，波长计一直被美国Keysight/Bristol、日本Yokogawa及欧洲HiFinesse等国外测试仪表公司垄断，作为需求最大的全球光通信产业聚集地中国，却数十年一直没有自主可控的相关测试产品。联讯仪器专注于国产高端光电测试仪器的自主研发和生产，通过5年时间，逐步成长为中国光电测试领域的先锋。2021年联讯仪器推出了FWM8612快速波长计，这是国产波长计从0到1的突破；2022年再接再厉，实现了96Gbaud宽带调制信号精确测试波长的功能，成为全球第5/国内首家波长计供应商。

联讯仪器FWM8612快速波长计

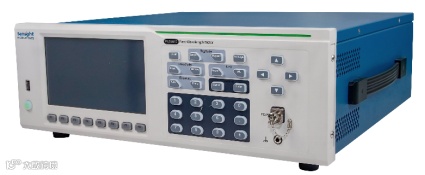

FWM8612快速波长计

FWM8612 基于斐索干涉仪技术，结合了温度稳态控制干涉仪，多级复合干涉腔及线性阵列CCD探测器。与传统的基于迈克尔逊干涉仪的普通波长计不同，FWM8612采用全固态结构，非机械运动部件光学设计，使其能在确保非常高测量精度（0.5pm）的同时具有超高速的测量速率（高达1kHz的波长刷新速率），结合外部触发及快速功率探测功能，使得FWM8612成为精确观察波长和功率同步瞬态变化的最佳选择。

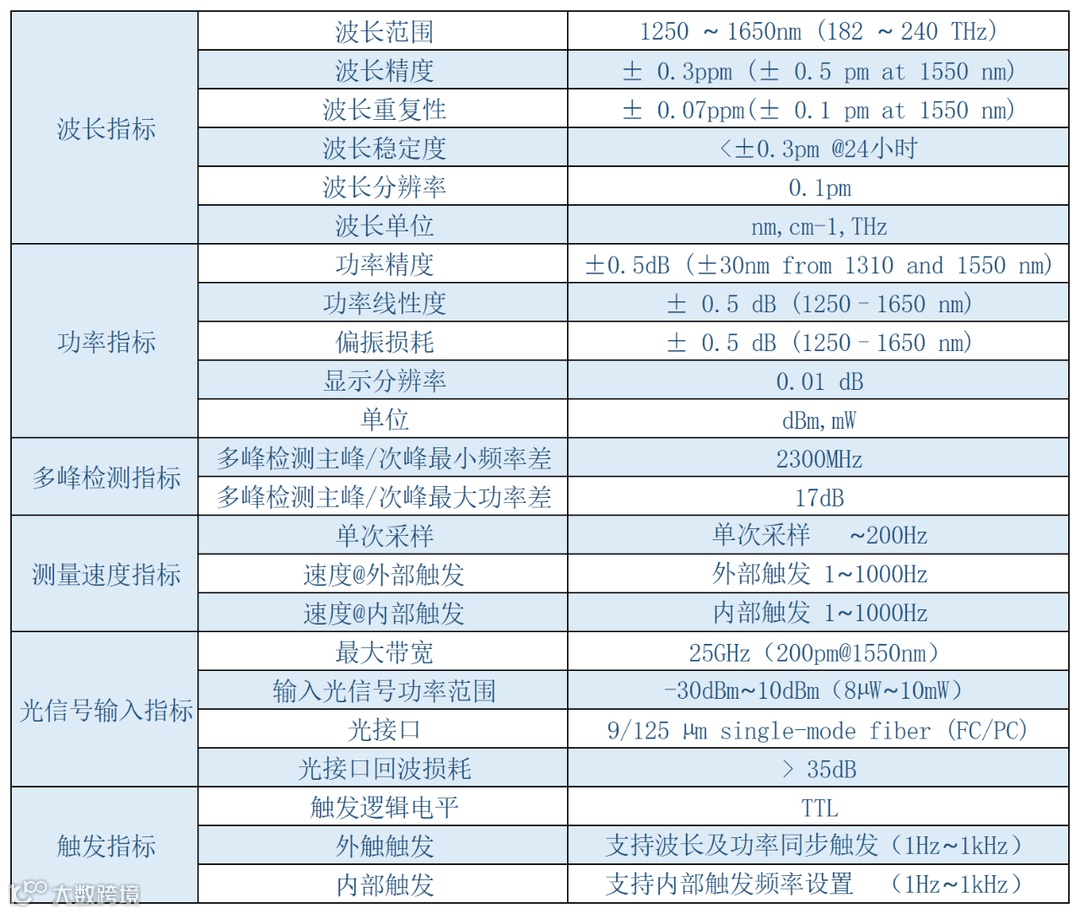

主要特性

1. 波长精度高：±0.33ppm（典型值：±0.5pm），优于普通波长计如Bristol(美国) 438B/Yokogawa（日本） AQ6150/Keysight（美国）86120B/C系列，和业界最高精度波长计0.3pm精度相当，可以用于波长校准和计量;

2. 0.1pm/12.5MHz 波长分辨率;

3. 全固态结构，非机械运动部件光学设计，测试速度快：1kHz 刷新速率，适合瞬态波长和功率测试，大大降低 iTLA， DBR 以及相干通信模块测试时间;

4. 支持宽带模式，可以测试 96Gbaud 调制光信号精确波长测量;

5. 支持漂移测试和最大最小值显示;

6. 支持外部或者内部触发，使用FPGA驱动波长/功率同步采集，可以配合 SMU 精密源表进行同步测试，确保采集信号准确无误;

7. 使用SCPI标准指令兼容Keysight/Yokogawa等厂家相应的指令集;

8. 适应于各种CoC/TOSA/Module等光器件的波长功率测试。

FWM8612应用场景

应用场景1

·单次采样模式

联讯仪器FWM8612波长计在普通的单次采样模式，采样速率可以高达200Hz，是普通基于迈克尔逊干涉仪的多波长的20-100倍, 功率精度<0.5dB, 重复性<0.02dB。

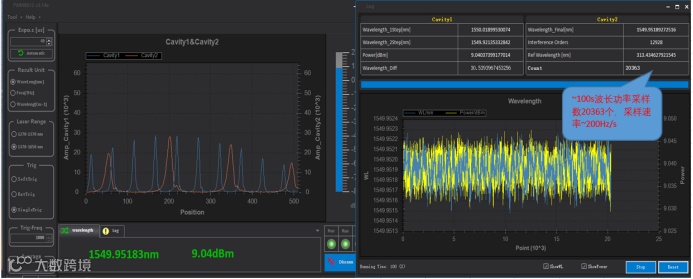

FWM8612单次采样模式测试结果

应用场景2

·内触发采样模式

联讯仪器FWM8612内置触发信号发生器，其快速测量功能，如下图所示在内触发1000Hz测量普通机械光开关的切换周期及稳定性，波长功率同步采集，可以观察到内触发采样速率高达1000Hz，是监测激光器的波长和功率时域稳定性的绝佳利器, 可以观察到可调激光器瞬态波长和功率信息变化。

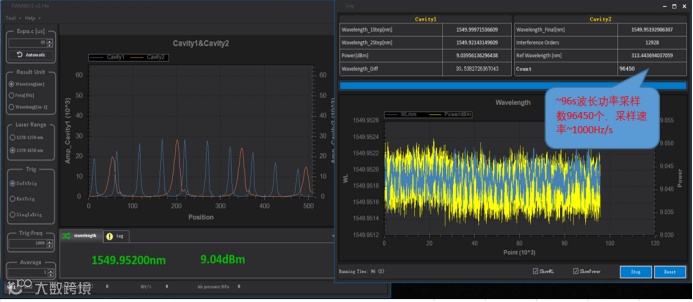

FWM8612内触发工作模式

测量光开关等光学仪器的通道切换时间/切换稳定性及一致性等,谱图非常直观且数据非常准确，动态范围高达80dB。

FWM8612内部触发采样模式

应用场景3

·外触发采样模

联讯仪器FWM8612 快速波长计支持5V TTL触发电平，采样速率高达1000Hz外部触发，可以同步测量可调激光器的扫描谱图，可调激光器的Mode Map扫描和通道校准，脉冲激光器的波长功率同监测。

FWM8612 外触发采样模

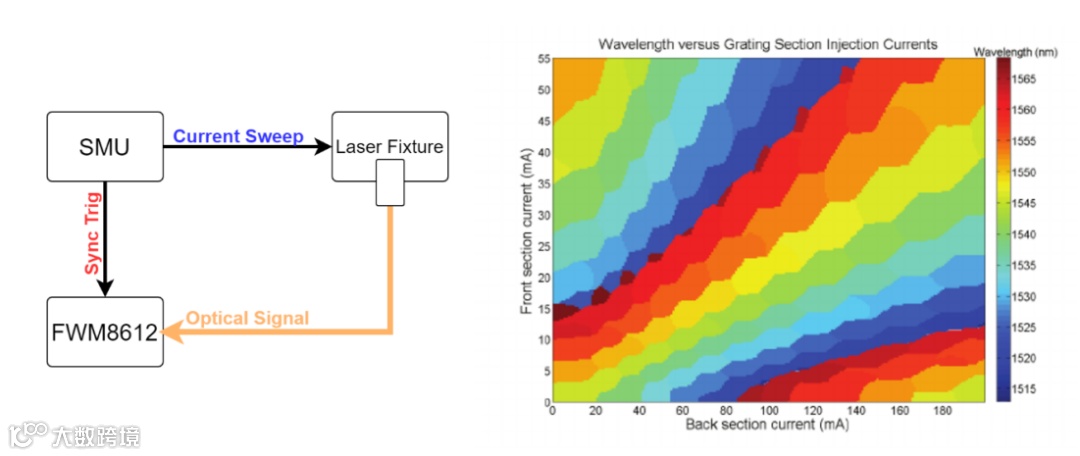

可调激光器的modemap扫描和通道校准：使用SMU与FWM8612同步扫描可调激光器，同步测量速率高达1000Hz，实现modemap的精确扫描和通道校准同步进行，大大缩短了可调激光器的校准周期。

FWM8612 测试可调激光器Mode Map

应用场景4

·宽带工作模式

通常可调激光器测试是在不加调制情况下进行波长校准和测试的，无论是基于迈克尔逊干涉仪的多波长计，还是联讯仪器基于斐索干涉仪的快速波长计，都更适合窄线宽激光器的精确波长测量。但是在某些特定场合（被测设备），需要在调制信号情况下进行波长测试。我们知道高速调制会使得原本的窄线宽激光器（线宽通常在kHz~MHz）光谱展宽（96Gbaud调制信号，光谱展宽到96GHz），如下图所示，这使得精确测试波长成为了新的挑战。

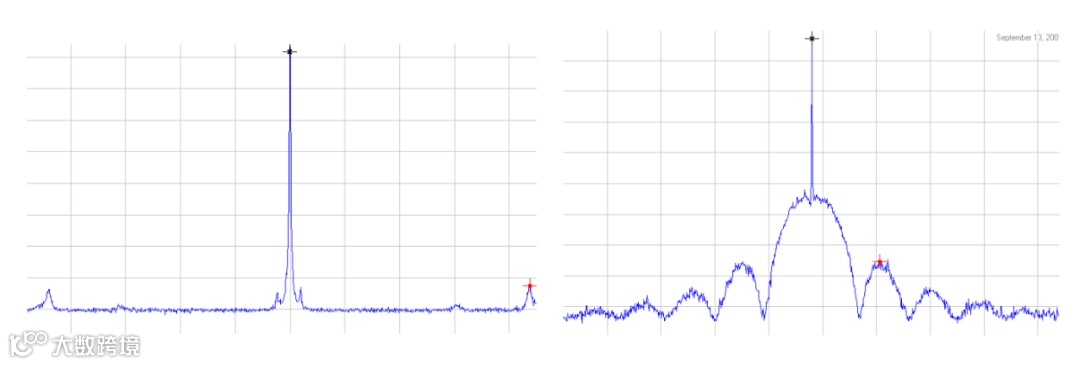

未加调制的激光器信号光谱（左）

加调制后激光器光谱展宽（右）

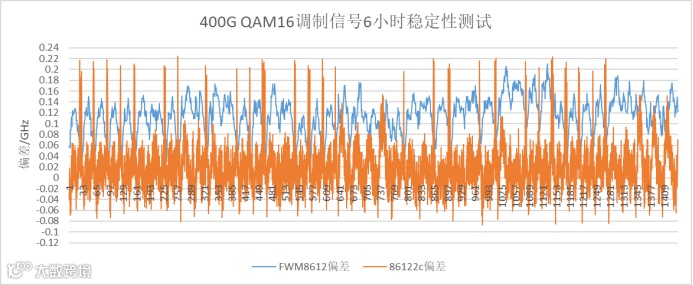

作为行业标准的美国Keysight 86122C以及日本Yokogawa AQ6151B多波长计，其波长精度指标都只能保证2.5GHz调制带宽以下，对于高于此调制带宽的信号，其波长精度无法保证。但是为了满足宽带调制信号的波长精确测量，FWM8612在原有的基础上进行了进一步优化，最终实现了400G QAM16 （96Gbaud）信号的波长精确测量，如下图所示，联讯仪器FWM8612在宽带调制信号的长期测试中，相比于美国Keysight86122C达到了更好的稳定性（蓝色是FWM8612的测试结果，橙色是Keysight 86122C的长期稳定性测试结果，峰值高于FWM8612）。
