Infineon | 在Water Pump应用中, 增你强推荐的英飞凌Total Solution

Infineon | 在Water Pump应用中, 增你强推荐的英飞凌Total Solution 增你强
2022-09-27
1
水泵作为直流Motor Control的一个典型产品应用，由于直流无刷电机的诸多优势：寿命长、噪音小、无电磁干扰、密封性好、可长期潜水工作等，近年来在该应用上技术迭代加速，正从有刷电机逐步过度到无刷电机，控制方式伴随着全面升级。本文介绍一款通用的24V 100W英飞凌Total Solution方案。

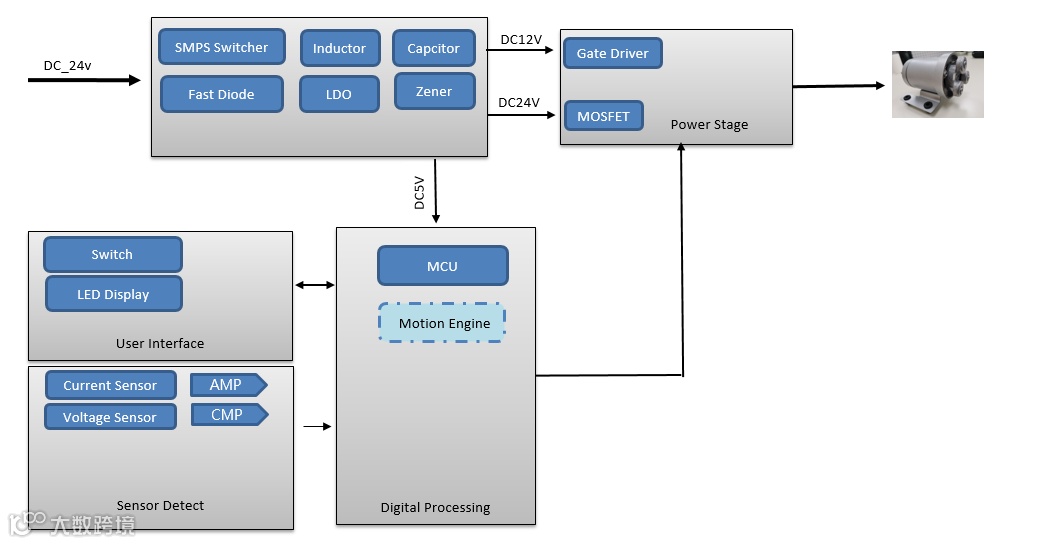

该应用主要分为以下三部分：

  1. Power Buck，主要功能是直流电源输入，经过Buck变换出12V和5V，供电gate Driver和MCU系统
  2. Power Stage，主要Gate Driver和Mosfet，功能是Motor Control的驱动和功率执行机构
  3. Digital Processing，主要功能是Motor Control方波/FOC算法实现



Water Pump









规格参数如下：

  1. 额定24V/3.5A/1600rpm

  2. 支持OCP/OVP/SCP等保护

  3. 支持过载自动重启

  4. 支持小体积内嵌式应用

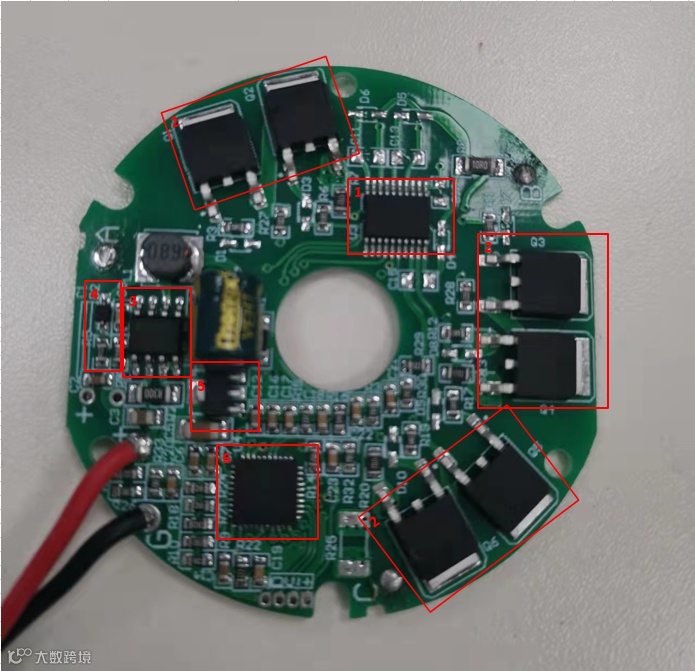

Water Pump应用电路英飞凌产品选用 ：

  1. 本方案是基于CY8C4146LQI-S423平台的完全成熟方案，可基于应用灵活修改，可靠延展拓扑应用

  2. Power Stage Mosfet  IRLR2703TRPBF是基于24V/3.5应用规格选型，可根据其他电机规格匹配选型N-Mosfet规格型号

  3. 英飞凌3-phase Gate Drive 6EDL04N02可满足高性能、高可靠性应用需求，可作为本方案的拓扑应用选型

  4. 方案也适合12V/24V/36V等同类直流无刷电机的相关应用
