新品

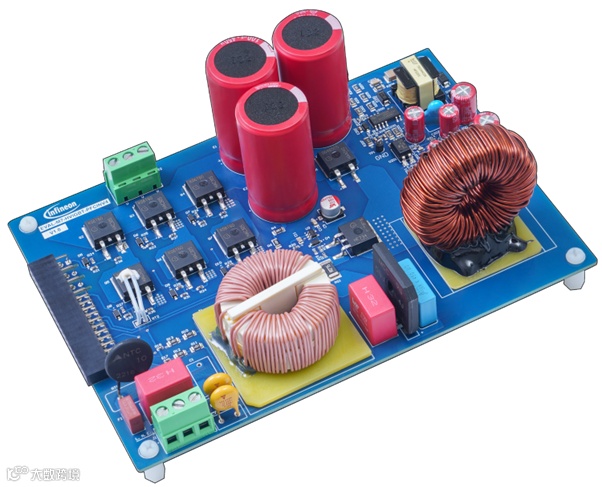

EVAL-M7-HVIGBT-PFCINV4功率板
EVAL-M7-HVIGBT-PFCINV4是一款MADK平台功率板，它具有三相逆变器和功率因数校正（PFC）功能，以CCM模式运行，PWM频率高达40kHz。逆变器采用最新一代TRENCHSTOP™逆导型IGBT，而PFC则基于高速TRENCHSTOP™ 5 IGBT。
与配套的控制板相结合，功率板可用于风扇、泵和压缩机等电机系统
产品型号：
EVAL-M7-HVIGBT-PFCINV4
所用器件：
TRENCHSTOP™逆导型IGBT
TRENCHSTOP™ 5 IGBT
产品特点
直接可用的三相电机功率级
最大电压为650V的逆导型IGBT
用于PFC的高速TRENCHSTOP™ 5 IGBT
额定输入电压220Vac
输出功率高达200瓦，无需冷却
高达40kHz PFC PWM频率
连接示波器探头的测试钩
MADK M7 32针接口连接器
应用价值
评估650V RC-D2和iMOTION™ Driver IMD110
经济高效的逆变器和PFC设计
电气坚固性高
良好的电磁干扰性能
集成运动控制引擎(MCE)，无需软件编程即可快速上市
一小时内让电机和PFC投入运行
应用领域
风扇和水泵驱动器
压缩机

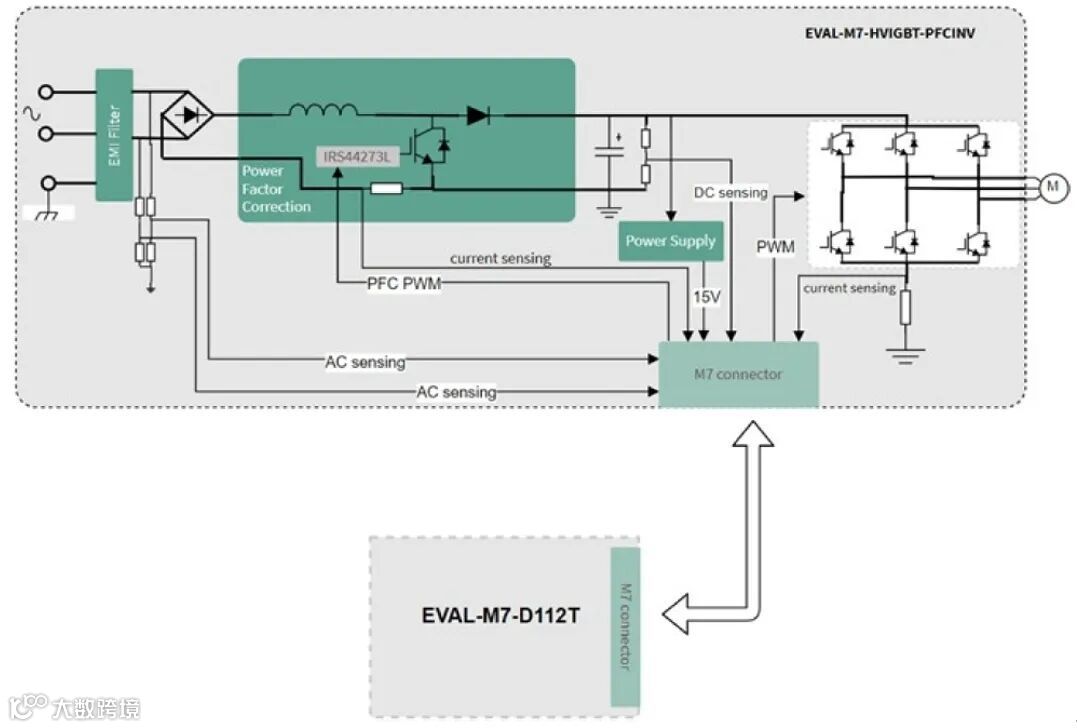

产品框图
