随着USB-C电源传输（PD）充电技术的日益普及，整个消费市场对兼容性强的充电器的需求也在增加。如今，用户需要功能强大而又设计紧凑的适配器。英飞凌科技推出的次级侧受控ZVS反激式转换器芯片组 EZ-PD™ PAG2可以满足这一需求。该芯片组由EZ-PD™ PAG2P和EZ-PD™ PAG2S两款不同的型号组成，集成了USB PD、同步整流器和PWM控制器。它能够使用脉冲-边沿转换器（PET）CYPET121确保初级侧和次级侧之间的高效通信与隔离。该产品通过支持创新的非互补有源钳位反激式（NCP-ACF）和零电压开关准谐振反激式（QR-ZVS）拓扑结构提高了效率，适用于高能效的USB-C适配器、充电器和旅行适配器。
EZ-PD™_PAG2
EZ-PD™ PAG2系列芯片组能够为各种应用提供一种通用、高效的电源传输解决方案。该芯片组支持带有可编程电源（PPS）的PD 3.1标准功率范围（SPR）以及28V的扩展功率范围（EPR），可实现快速、可靠的充电。同时，该芯片组适用于各种功率，兼容BC v1.2、AFC、苹果充电和 QC5.0等充电协议，并支持90 VAC至265 VAC的通用AC线路输入，提高了这款半导体器件在全球的可用性。
该产品使用外部ss电容器实现了可编程软启动，具有受控上电、非连续导通模式（DCM）、临界导通模式（CrCM）和连续导通模式（CCM）以及针对不同负载条件的突发和跳跃模式。这种适应性使其成为不同地区充电设备和器件的理想选择。EZ-PD™ PAG2系列芯片组的功能可确保高效、灵活的电源管理，满足各种需求。
EZ-PD™ PAG2系列芯片组包含四款专用产品：
次级侧ACF控制器EZ-PD™ PAG2S-AC具有高效的能量回收以及USB-PD协议功能。
另一款ZVS控制器EZ-PD™ PAG2S-QZ主要采用QR-ZVS反激式架构并具有USB-PD 协议功能。
初级侧高压启动控制器EZ-PD™ PAG2P 集成了各种能够提高系统性能的功能，包括高压启动、PET接收器、栅极驱动器和故障保护等。EZ-PD™ PAG2P的特色是还具有x电容放电功能和 Vcc 升压转换器。
集成同步整流（SR）的USB PD控制器EZ-PD™ PAG2S-PS可与第三方脉宽调制（PWM）控制器配对使用。其特色是带有一个并联稳压器，可通过光耦合器实现恒压和恒流控制。这款控制器具有同类产品中更佳的SR性能和快速开启/关闭时间，并且支持伏秒积分，可防止错误的SR导通。
供货情况

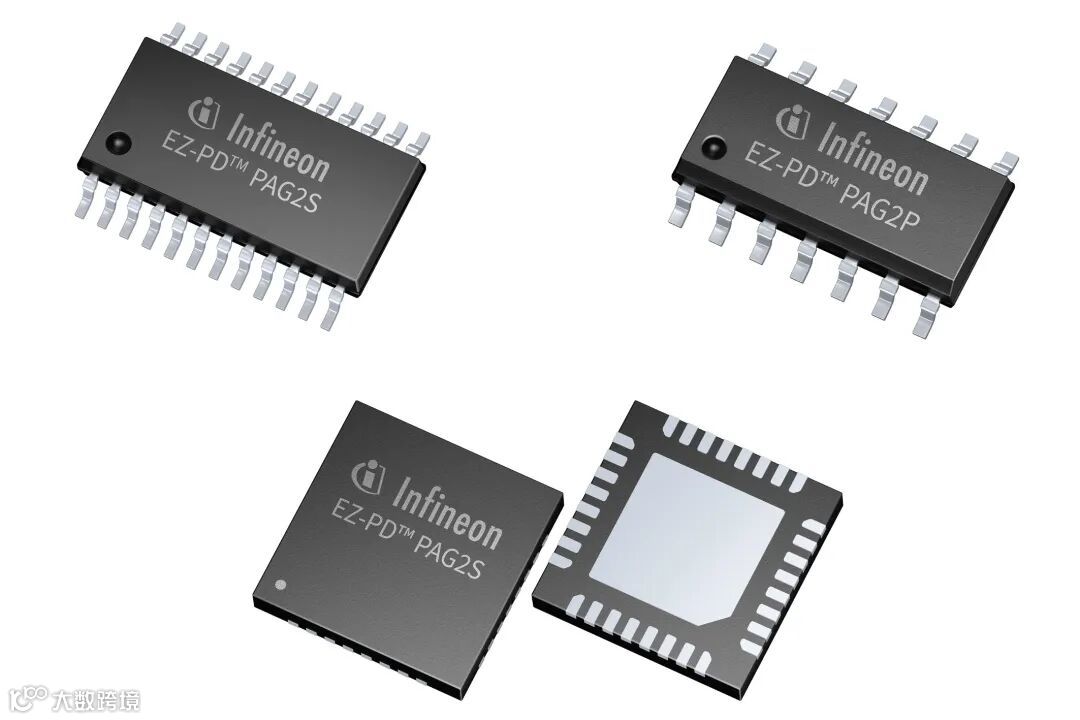

EZ-PD™ PAG2系列芯片组现已上市。EZ-PD™ PAG2S-QZ和EZ-PD™ PAG2S-AC采用32引脚QFN 封装，EZ-PD™ PAG2S-PS则采用了32引脚QFN封装和24引脚SOIC封装两种封装方式。EZ-PD™ PAG2P提供非x电容放电模式和x电容放电模式两个版本，均采用14引脚SOIC封装。
更多信息，请点击此处。
