新品
3300W无桥图腾柱PFC参考设计
REF_3K3W_TP_SIC_TOLL 3300W无桥图腾柱PFC参考设计是采用英飞凌功率半导体、驱动器和微控制器的系统解决方案。它采用无桥图腾柱拓扑结构，非常适合要求卓越的效率和功率密度的高端应用。图腾柱设计简便易行，减少了元件数量，并充分利用了PFC电感器和功率开关，从而以有限的系统成本实现高功率密度。
相关器件：
REF_3K3W_TP_SIC_TOLL
相关器件：
■ 1EDB8275F（EiceDRIVER™单通道隔离栅极驱动器）
■ 1EDB9275F（EiceDRIVER™单通道隔离栅极驱动器）
■ BAT 165 E6327（肖特基二极管）
■ ICE5QSAG（CoolSET™准谐振控制器）
■ IMT65R048M1H（650V CoolSiC™ MOSFET，采用TOLL封装）
■ IPT60R022S7（CoolMOS™ S7超结MOSFET）
■ IPU95R3K7P7（CoolMOS™ P7系列MOSFET）
■ XMC1402-Q040X0064 AA（采用ARM® Cortex-M0®的XMC™ 32位微控制器）
产品特点
基于碳化硅的图腾柱PFC
采用CoolMOS™和CoolSiC™实现最高效率
高功率密度SMD设计
数字控制由XMC1402实现
应用价值
完整的英飞凌半导体解决方案
98.9%高效率（1650瓦，50%负载）
紧凑型设计（80W/in³）
元件数量少
竞争优势
REF_3K3W_TP_SIC_TOLL是英飞凌无桥图腾柱PFC系统解决方案，其峰值效率高达98.9%，外形尺寸为1U，功率密度为 80W/in³。

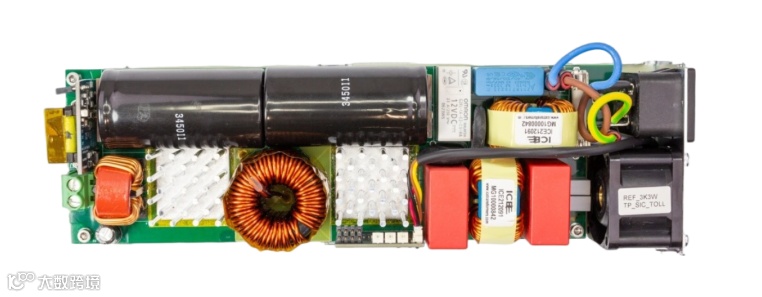

REF_3K3W_TP_SIC_TOLL评估板采用TOLL封装的CoolSiC™ MOSFET 650V G1和600V CoolMOS™ MOSFET，CoolSiC™和CoolMOS™的结合实现了紧凑外形下的高性能。
无桥拓扑结构通过XMC™ 1000系列英飞凌微控制器实现全数字控制。该电路板在PFC运行时不仅在稳态条件下表现出色，提供高效率和高质量的输入电流，而且还能满足电源线干扰和掉电保持时间的要求。
应用领域
用于电信基础设施的交流-直流功率转换
电池充电器
电动汽车充电
功率转换
服务器电源

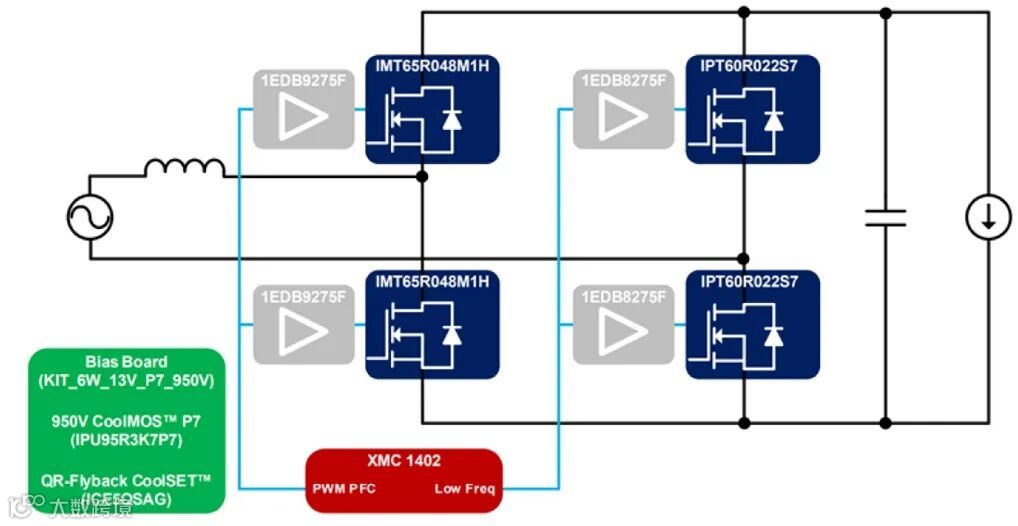

框图
