为满足这一需求，英飞凌推出专为有刷直流电机应用设计的全桥/H桥集成电路（IC）产品系列——MOTIX™ Bridge BTM90xx。新型BTM90xx全桥IC不仅丰富了英飞凌的产品阵容，还补充了从驱动器IC到高度集成化系统级芯片（SoC）解决方案的MOTIX™低压电机控制IC产品组合。BTM90xx系列的用途包括但不限于车门、后视镜、座椅、车身、区域控制模块等汽车应用，并针对这些应用专门进行了优化。另外，由于附有安全文档，该系列还可用于安全相关应用。

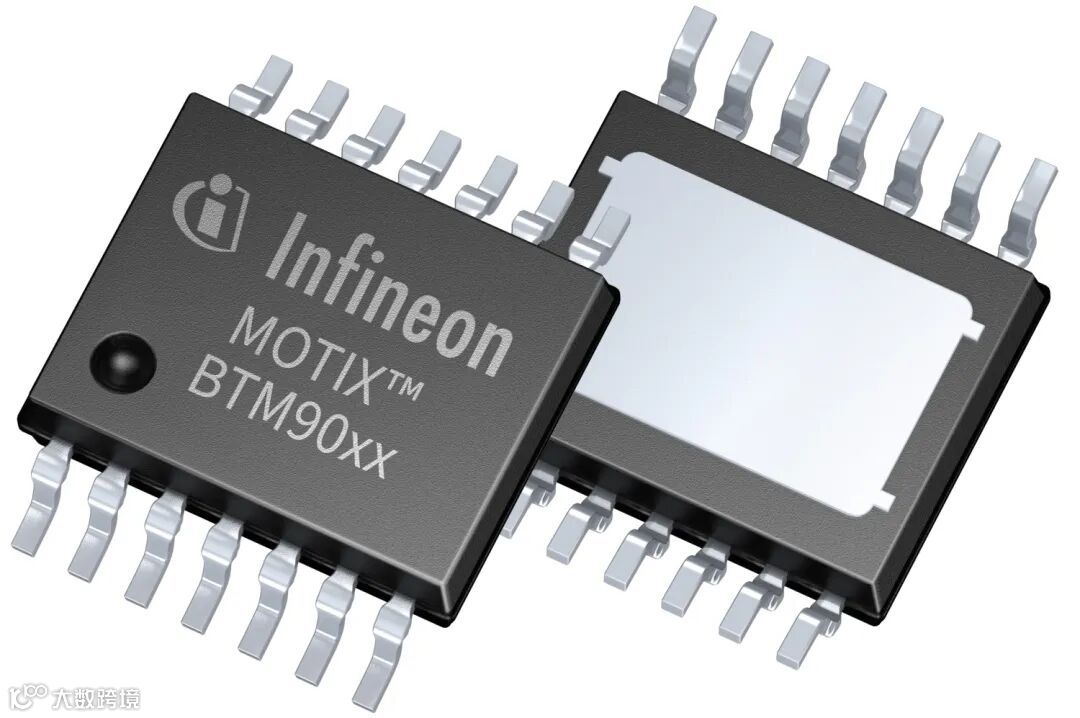

MOTIX™ BTM90xx
BTM90xx系列的强大功能可以实现智能和微型电机控制解决方案。该系列的正常工作电压范围为7V至18V（扩展后为4.5V至40V），可提供多种保护和诊断功能，例如过热、欠压、过流、交叉电流或短路检测等。BTM90xx 系列可测量高边和低边开关的电流，适用于电流限制至少为10A（BTM901x）或20A（BTM902x）的汽车应用，使PWM的最高频率可以达到20 kHz。BTM9011EP和BTM9021EP是适用于SPI的型号，支持减少引脚数量的菊花链功能，有助于降低整体系统成本。BTM9021还集成了看门狗功能。BTM90xx采用微型TSDSO-14（4.9 x 6.0 mm）封装，减少了所需的PCB板总空间，其大型裸露焊盘同时提高了器件的散热性能。
为简化MOTIX™ BTM90xx的评估和设计导入过程，英飞凌还提供一套包含产品技术文档、仿真模型、功率耗散计算工具、评估板和Arduino示例代码的完整支持包。此外，可在英飞凌开发者中心（IDC）免费获取MOTIX BTM90xx设备驱动程序软件和MOTIX™全桥IC配置向导。
供货情况
现在可订购MOTIX™系列BTM9010EP、BTM9011EP、BTM9020EP和BTM9021EP。点击此处，了解更多信息！
