直流无刷水泵作为电机（马达）的一个典型细分产品，近年来在市场上得到了广泛的应用和快速发展。凭借节能、高效，低噪音，寿命长、无需保养，控制精准，密封性好、可长期潜水工作等优势，加速在众多应用领域的迭代升级。
▎目前，市场需求呈现如下特点：
1. 更多领域加速迭代：
家电、汽车、医疗、城市给排水、工业冷却、农业灌溉等
2. 绿色节能需求：
直流无刷水泵因其高效节能、静音、长寿命等特点，成为理想选择，尤其在家电领域，如智能马桶、净饮机等
3. 智能化趋势：
直流无刷水泵易于与智能控制系统集成，实现远程控制，满足市场对智能化的需求。
直流无刷水泵相较于有刷电机、交流电机有迭代优势，但控制方式上门槛也相对较高，方波、弦波、FOC控制等控制方式在不同的应用上有各自的优势.
市场上的方案纷繁复杂、难以选择；控制板的小体积要求、电机运行的各种保护、功能定制、产品一致性、EMC、完整方案等要求都是客户在选型时急需全面了解的关键信息。
根据以上需求，我们推出一套针对该应用的完整方案。
一、方案介紹

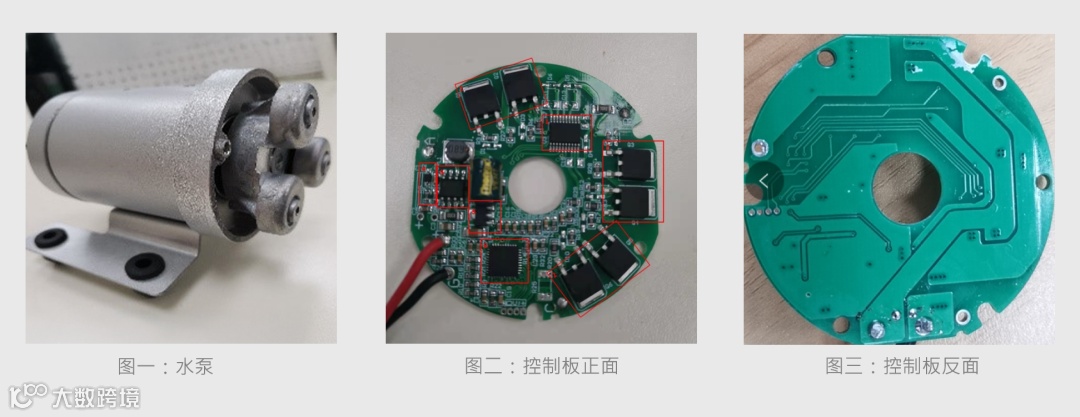

本文介绍一款通用的24V 100W英飞凌Total Solution方案，具体参数如下：
■ 工作电压：24V±2V
■ 最大工作电流：5A，
■ 额定转速：2000rpm
■ 过载电流保护点：大于6A
■ 支持过压保护、过流保护、短路保护等
■ 支持过载自动重启
■ 支持小体积内嵌式应用电机匹配性高
二、方案架构
该方案主要由三部分组成：
1. DC/DC Power Supply
主要功能是直流电源变换，经过Buck变换出24V,12V和5V，为马达主回路，Gate Driver和MCU系统供电；
2. Power Stage
主要Gate Driver和MOSFET，功能是Motor Control的驱动和功率执行机构；
3. MCU
主要功能是Motor Control方波/FOC算法实现、保护算法实现，通信协议处理等。

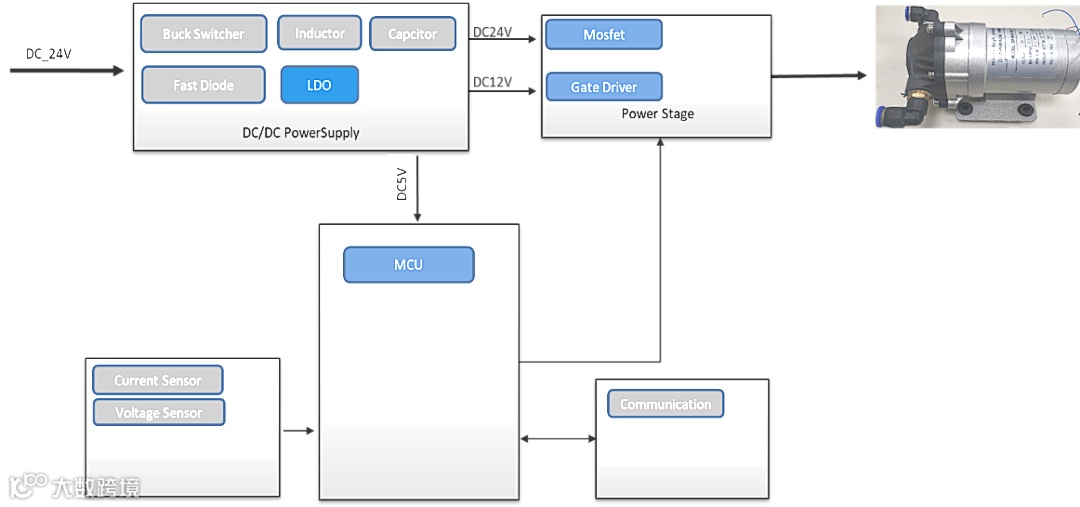

图四：方案框图
三、基本测试

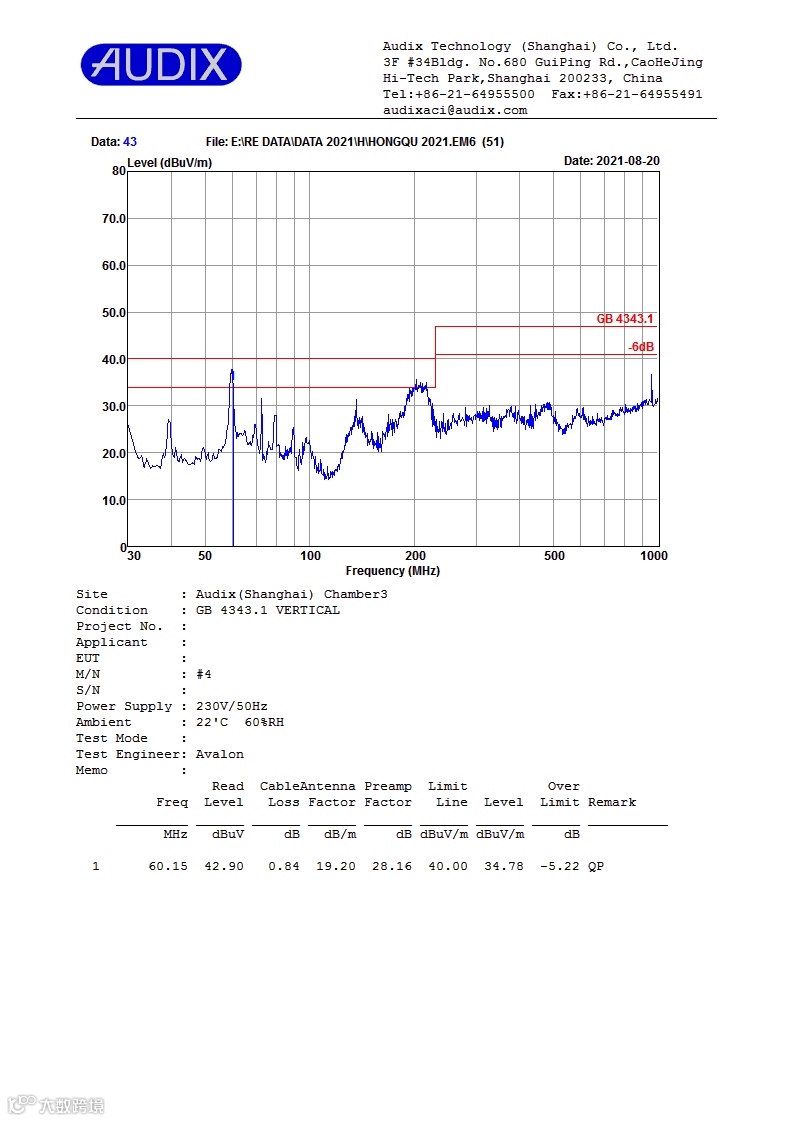

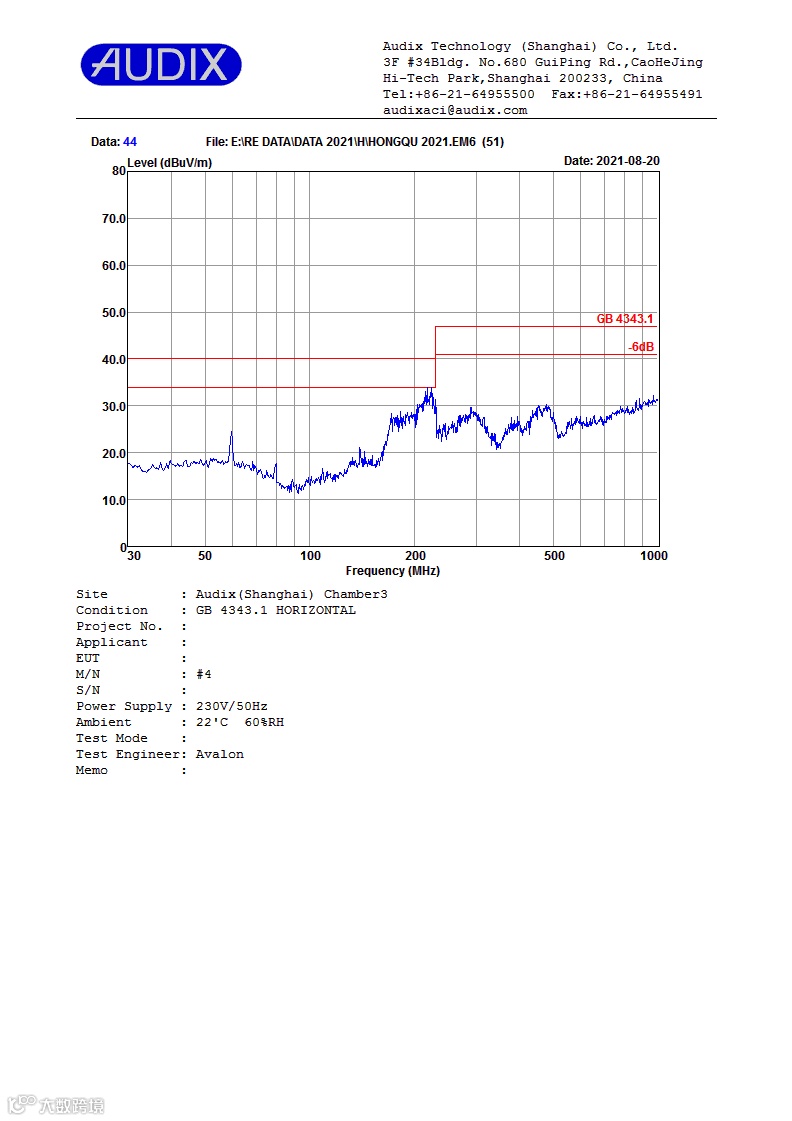

EMC-RE：
◀ 左右滑动查看图 ▶

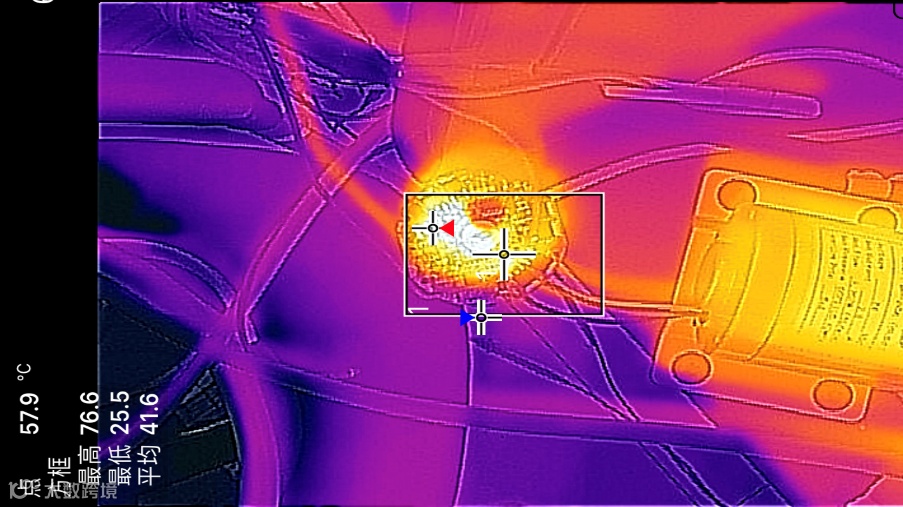

极限功率条件下(24V/5A)温度测试：
四、核心器件
1. 本方案是基于英飞凌CY8C4146LQI-S423平台打造的的完全成熟方波/FOC方案，兼容性好，并可基于应用灵活定制化，可靠延展拓扑应用；
2. Power Stage 中的MOSFET ，英飞凌IRLR2703TRPBF是基于24V/3.5应用规格选型，可根据电机规格匹配选型N-MOSFET规格型号；
3．Power Stage 中的Gate driver，英飞凌3-phase Gate Drive 6EDL04N02可满足高性能、高可靠性应用需求，可作为本方案的拓扑应用选型；
五、应用建议
Water Pump应用来自增你强团队的建议：
本方案算法成熟，Total solution支持，可直接量产；
本方案也适合12V/24V/36V等直流无刷电机的相关应用拓扑；
增你强技术团队将提供方案无缝对接。
