通风和通风柜的概念

所谓通风，就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求，我们把前者称为排风，后者称为送风。

而通风柜可以简单理解成一个箱体和一个风机，产生于箱体中的气体被风机排出并被安全的排放到大气中。

通风的分类

按照动力的不同，通风系统可以分为自然通风和机械通风。

机械通风又可以分为全面通风和局部通风，全面通风是指在房间内整体的进行换气的一种方式，局部通风是指通风的范围控制在有害物质形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，例如通风柜、万向排气罩、原子吸收罩等。

实验室通风

实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术。

通风末端设备

主要包括通风柜、万向排气罩、原子吸收罩、吹吸式排风罩等。

通风管路系统

主要有风机、风管、风阀、消声器、废气处理塔等。

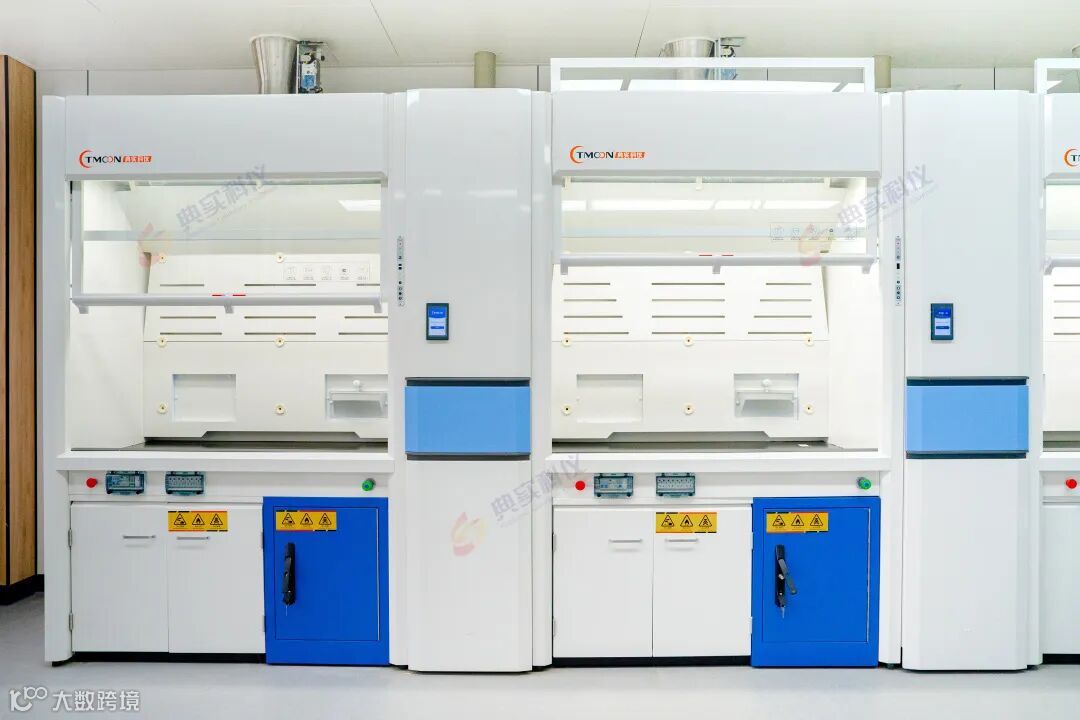

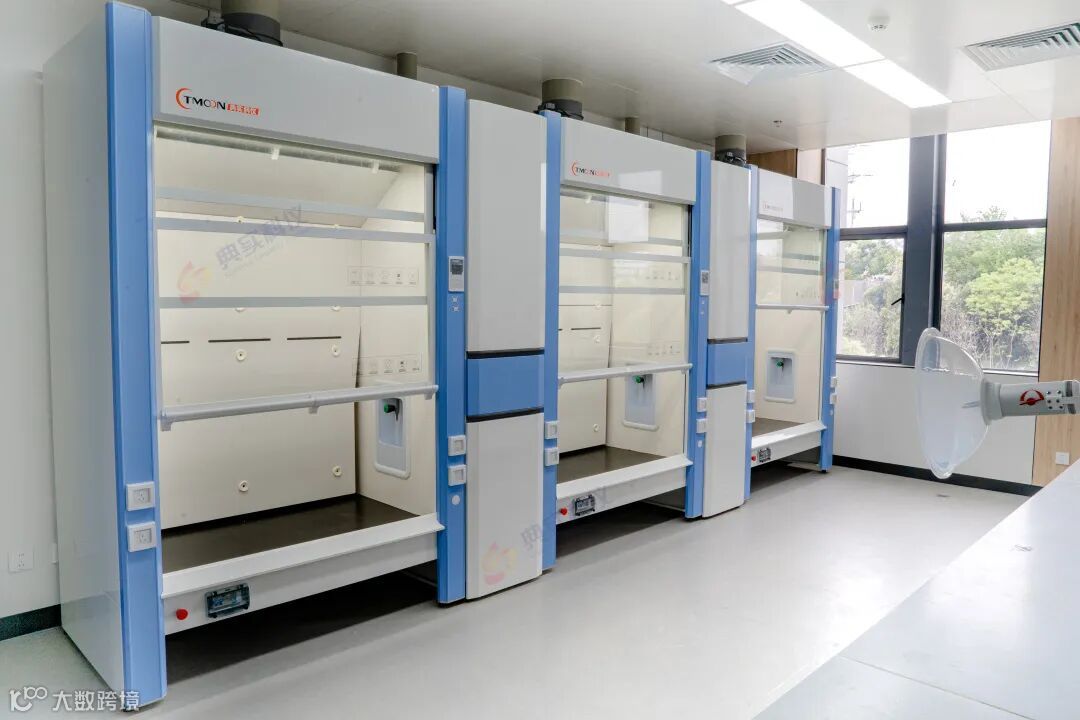

通风柜款式

全钢、钢木、落地、连体通风柜；规格尺寸：主要尺寸宽度为1200mm、1500mm、1800mm，深度为850mm，高度为2350mm或者2500mm。

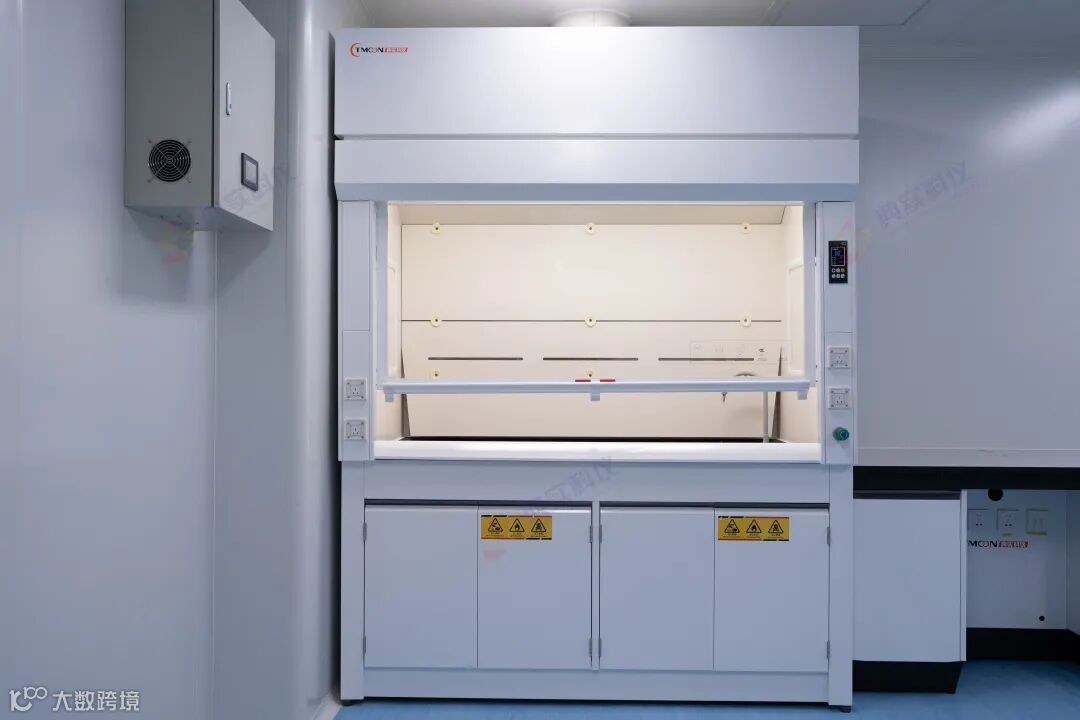

通风柜结构

✦柜体材质

钢木、全钢、PP、不锈钢等；

✦台面及衬板

耐腐蚀、耐酸碱、耐高温的各种材质，进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末；

✦活动拉门

装在柜体表面上的透明玻璃，使用户远离有害的化学物质和气体，同时使有害气体通向通风柜的内部管道；

✦导流板

控制气流经通风柜时的形状，减少空气流入通风柜时产生的由于方式不定造成的回流或涡流，提高使用效率（会对噪声及静压产生影响）；

✦集流环

位于通风柜的顶部，将通风柜的气体导向风排放（对通风柜的效率和噪声有着重要的影响）；

✦调风阀

通风柜的附属部件，来调节通风柜的排气量以及最佳表面风速；

✦水龙头、水槽等配件

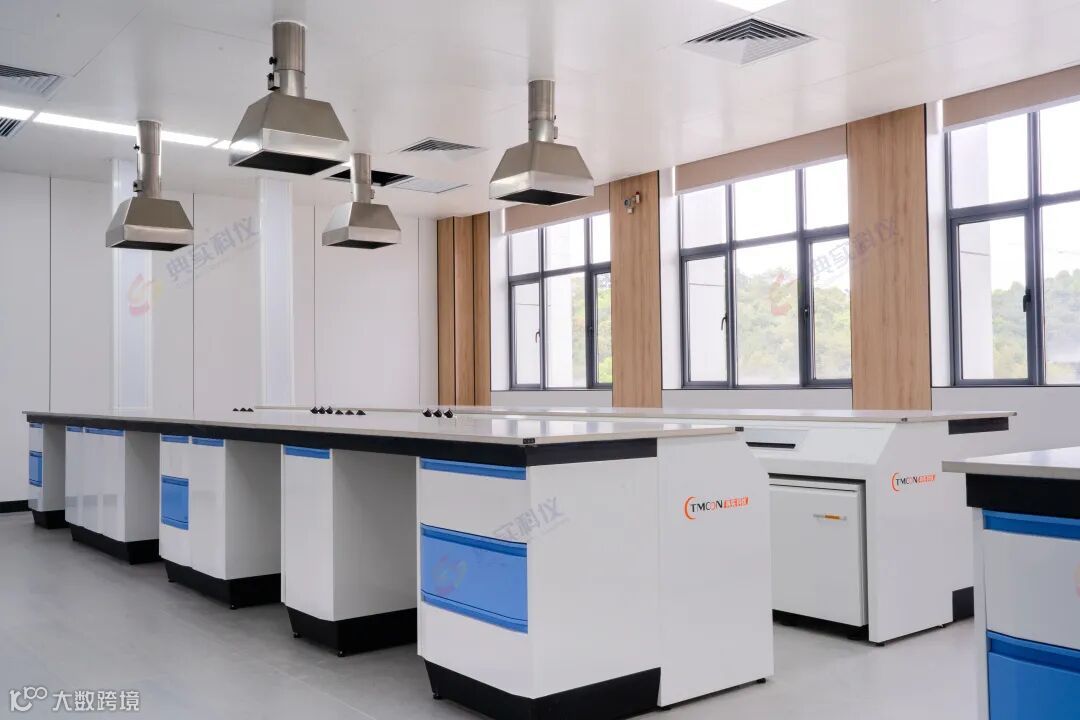

万向排烟罩

主要为PP材质，规格φ500mm。

原子吸收罩

主要为304不锈钢材质，常规规格为400mm*400mm*H（高度根据吊顶高度来定）。

圆形风管通风效率高但直径不宜太大。由于北方冬季室内外温差较大，室外管道可选用玻璃钢产品，对于一般的实验室，若室内排放的气体没有腐蚀性，风管可以采用镀锌铁皮。

若室内排放的废气有一定的腐蚀性，风管应采用耐腐蚀材料的PVC、玻璃钢风管；如果通风系统废气含强酸（如盐酸、硝酸等），通风管道应选用PP材质。对于没有或只有轻微腐蚀或客户要求的话，也可选用不锈钢风管。

如果客户要求对系统进行补风，可选用镀锌管进行补风，补风风机也可选用低噪音轴流风机，在特殊情况下，也可考虑软管连接（如铝箔管、塑料软管等）。

风机的分类

按照气流方式，风机分为离心式（常放置在屋外）、轴流式（常放置在屋内）和混流（斜流）式三种；

按照材质分类，风机主要有普通钢制风机、不锈钢风机、PVC风机和玻璃钢风机等。

风机的特点

✦轴流风机的特点

耗电量小，运行费用低，但噪音大，风机抽力小（风压小），适用于简单系统，一般安装在墙上或管道上；

✦离心风机的特点

耗电量大、运行费用较高，噪音较大，风机抽力大（风压大），适用于复杂系统，主要安装在室外或楼顶；

✦斜流风机的特点

耗电量、运行费用、风机抽力处于前两者之间，噪音较小，适用于简单系统，一般安装在室内。

风机的选用

✦在3.5F以下，4000m∕h以下，2台通风柜以下可以选择斜流风机，以上选择离心风机。

✦单台万向排烟罩、原子吸收罩，如果管路较简单，直接从房间穿墙或穿窗对外排放，则可选用玻璃钢斜流风机；

✦单台排毒柜，如果管路系统较简单，直接从房间穿墙或穿窗对外排放，可选用斜流风机；如果系统较为复杂，应选用离心风机。选用风机时，由于国内厂家风机参数有一定水分，应该适当放一定的余量；

✦多台排毒柜及复杂系统，对于两台或两台以上排毒柜的通风系统，一般采用楼顶高空排放或室外排放，风机一般选用离心风机。风机的型号可根据系统的总排风量和系统阻力选用。对于同时能满足系统的排风量和系统压力的风机，我们应该尽量选用型号偏大，电机功率偏小的风机；

✦一台风机带动两台或几台排毒柜的系统，为了能单独控制排毒柜的开闭，应该在每一台排毒柜上设计一个电子调风阀。

室内放置N台通风柜或客户要求时需要对室内进行补风，补风量一般为排风量的70%（门窗可补30%左右）；补风系统应尽量靠近排毒柜，以免影响实验室内空调、采暖系统，而且补风还需进行预处理，方可送入实验室。

补风的方式有多种

✦通过室内空调补风；

✦在天花上放置一段风管与室外相连，达到自然补风；

✦使用补风型通风柜；

✦在通风系统外安装补风系统。

如果做补风系统，根据房间的密闭情况确定补风量，最大补风量为通风量的70%，最小为20%，主管道的风速可设为8m∕s。

选用大型风机时，尽量选择7.5和11KW两种，尽量选择转速低的风机。

有机尾气处理采用活性碳吸附，其中国产活性炭每片数千元，吸附率达到70%；进口活性炭每片数万元，吸附率可达到99%，且可以三次还原；一般一台1800通风柜需要两片活性炭。

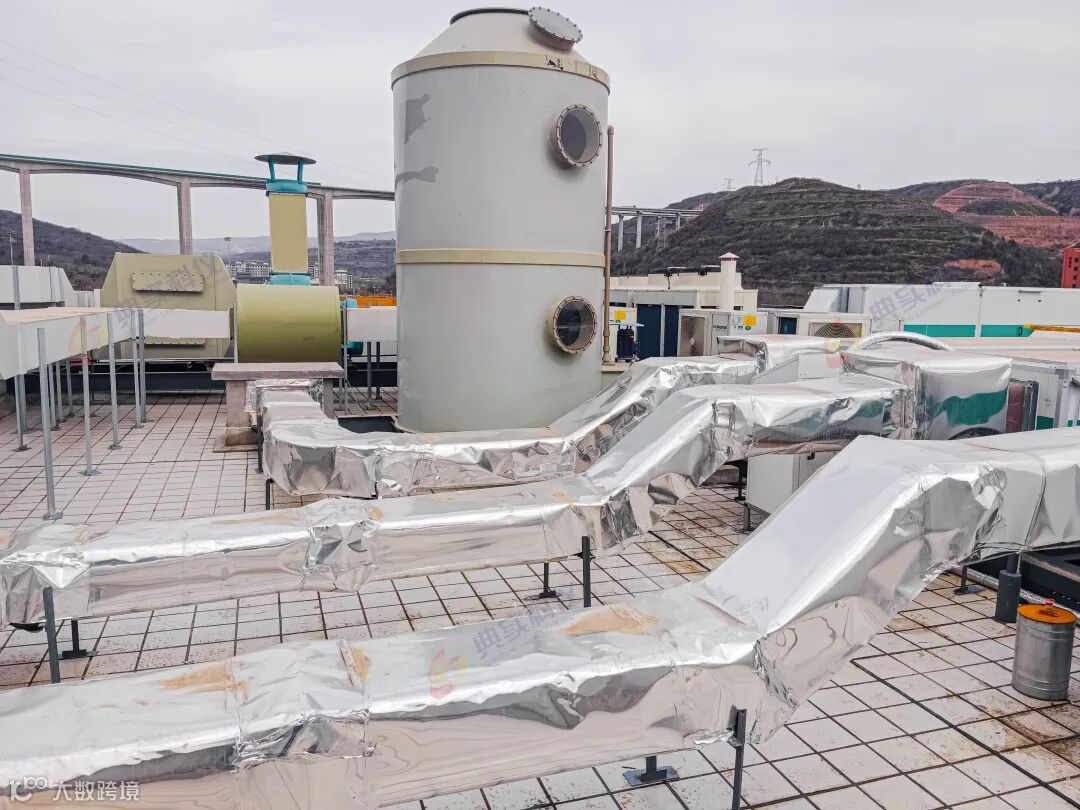

无机尾气处理采用水喷淋，用酸雾或碱雾来中和无机废气。
