CHERRY G80-2000 HAU 是我见过最早的全新盒包的原厂键盘 同时也是做工最强悍的 我不想在可能的一天 在我把它们全部转让给有缘人以后 连一个像样的评测都没有留下 实在是埋没了这一代经典
先是盒子的外包装
然后看这红色贴纸 有年纪啦

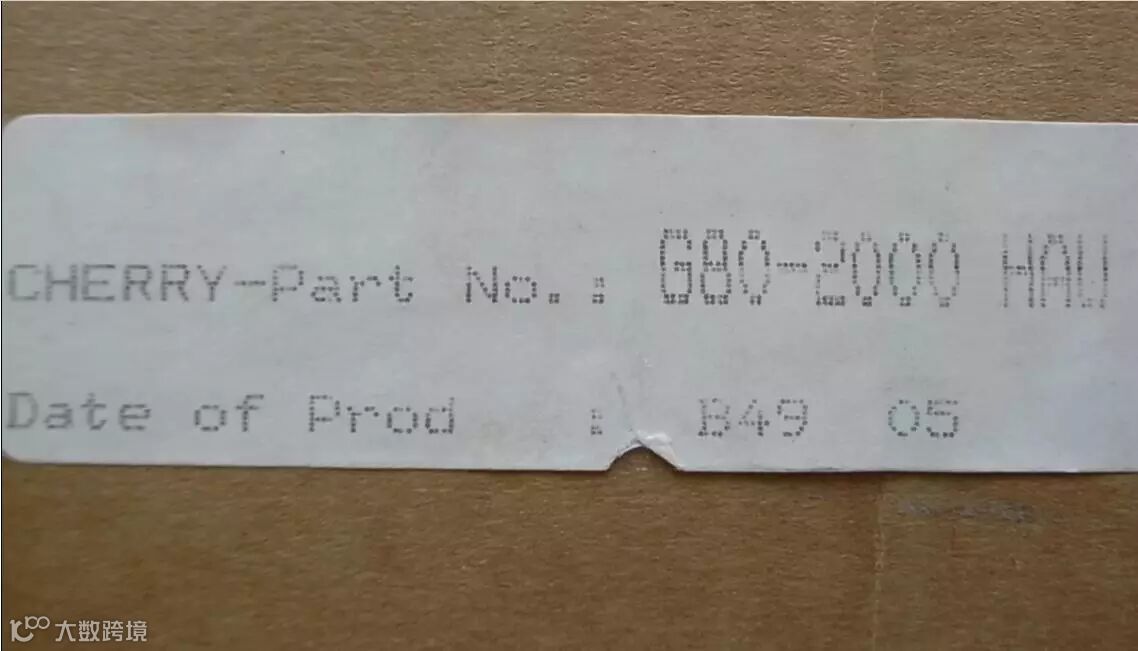

再是一条小纸片上印含了多少岁月的痕迹
开盒

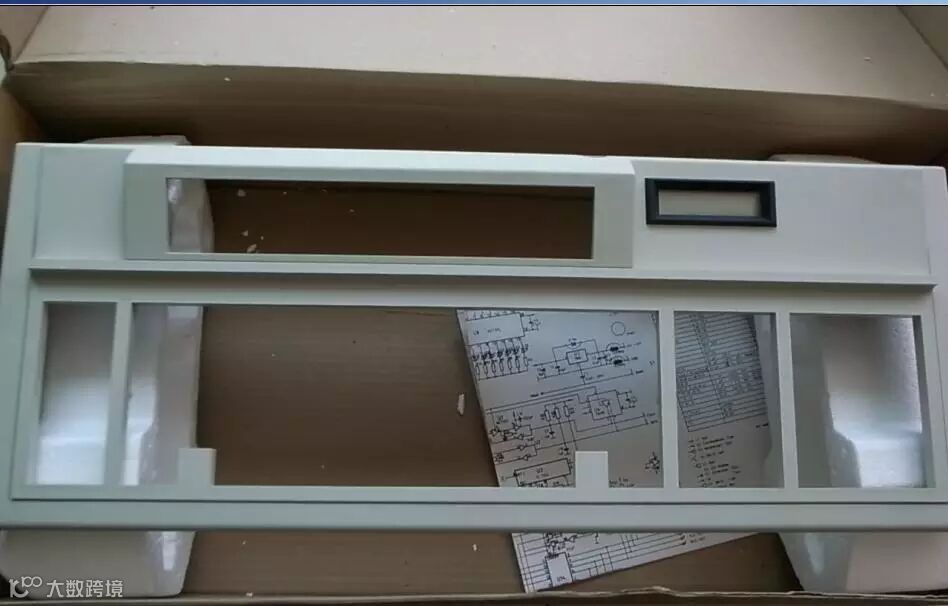

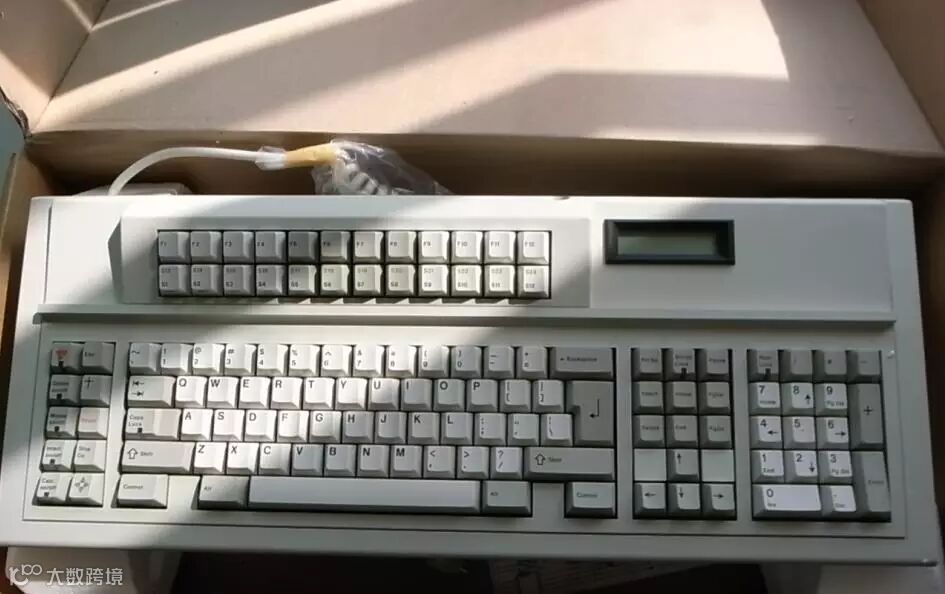

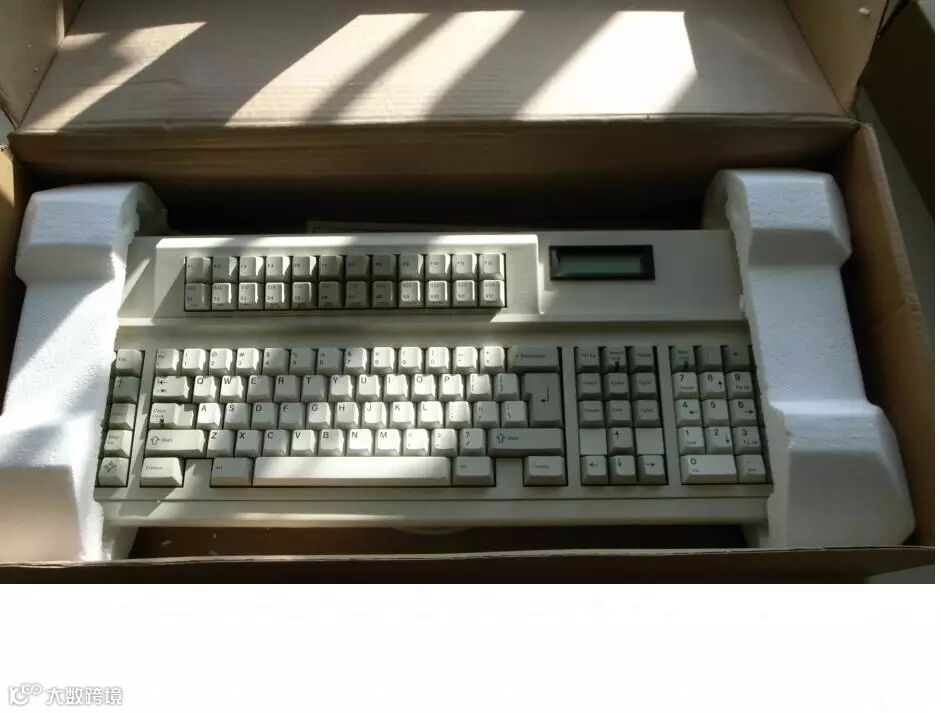

去掉两边的泡沫后

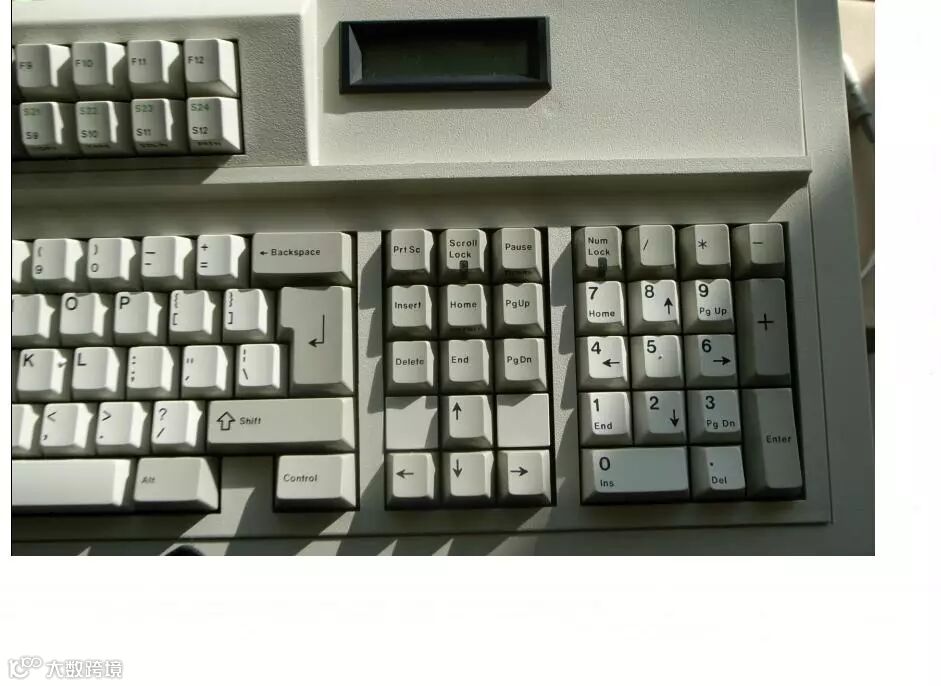

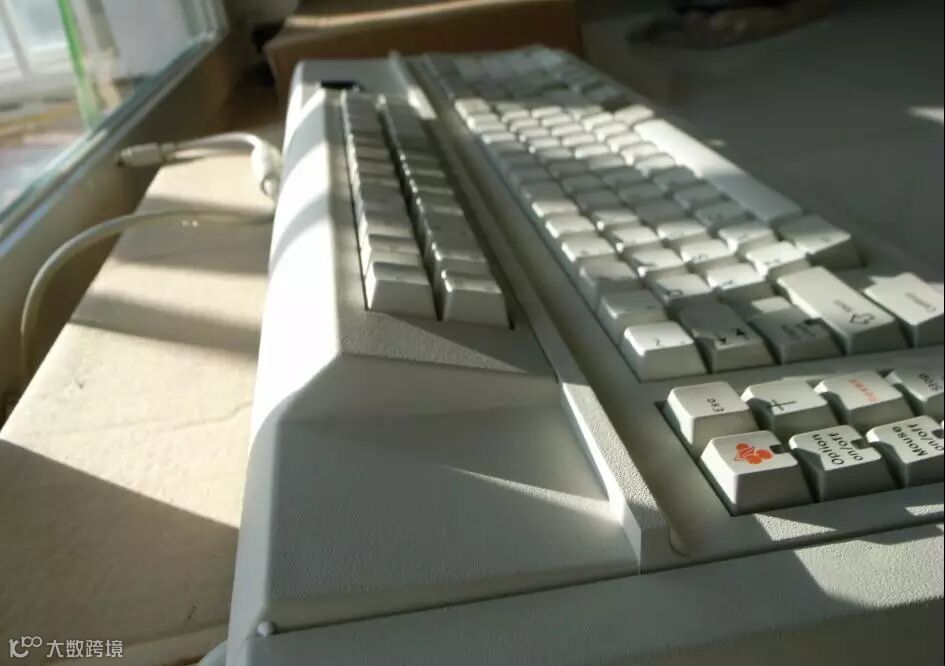

再来个局部的
似曾相识？对了 2100也是和2000同一个系列的 不过2000要粗旷 要MAN ！一些细节的地方就显示出2000的工业水准

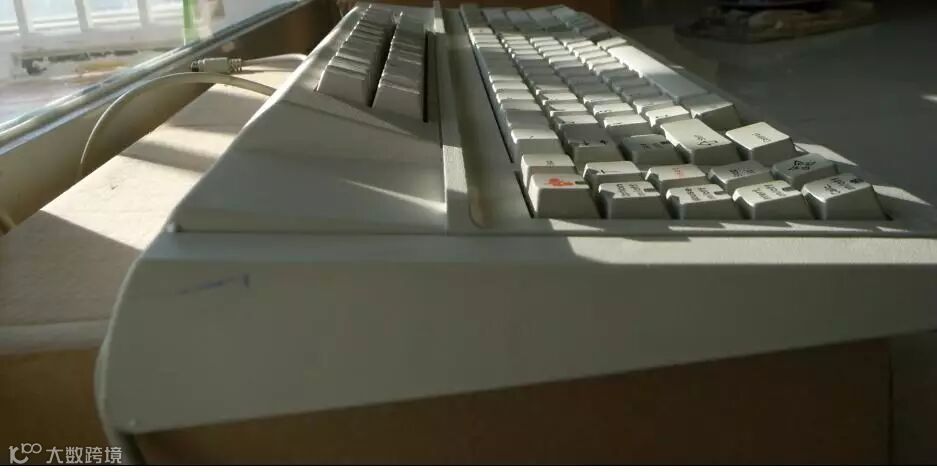

首先是线条大气

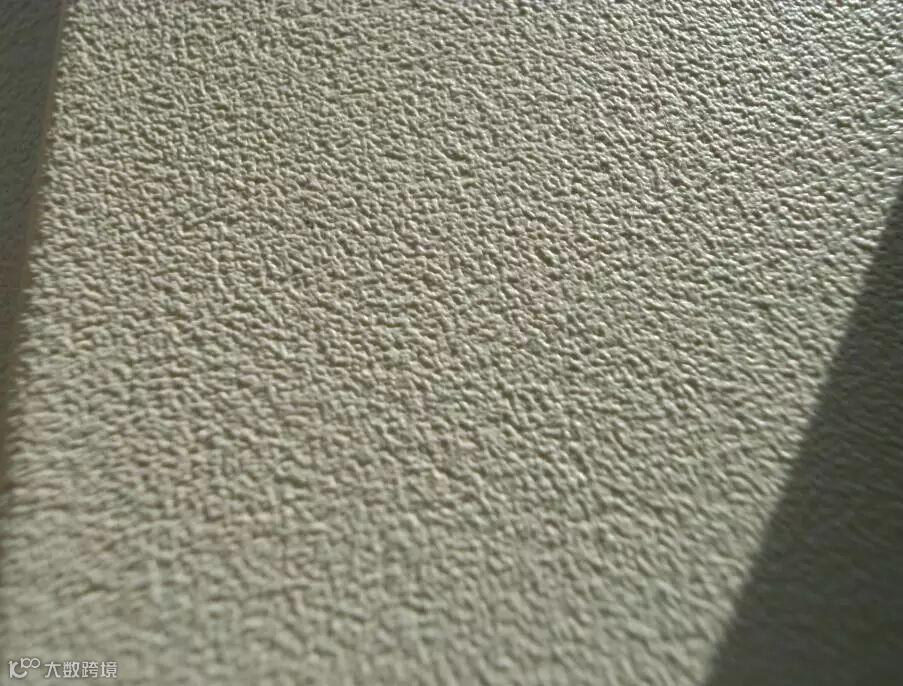

然后看他的纹路 要比2100狂野了不少

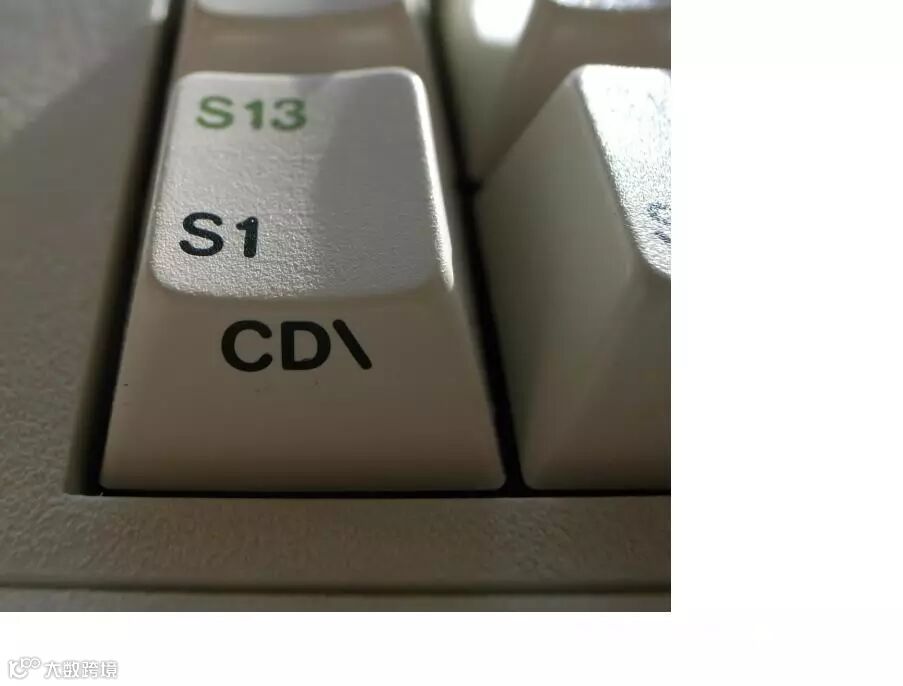

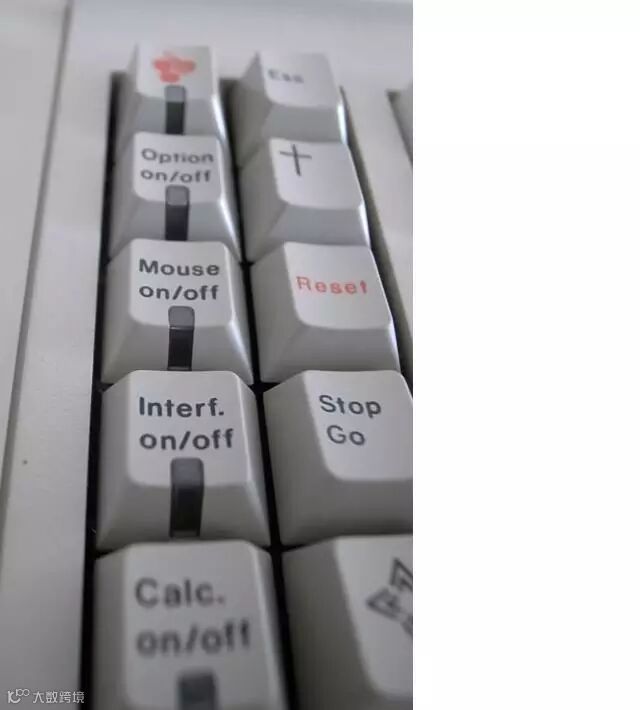

在键盘的左边一排镂空的2色键帽很是吸眼

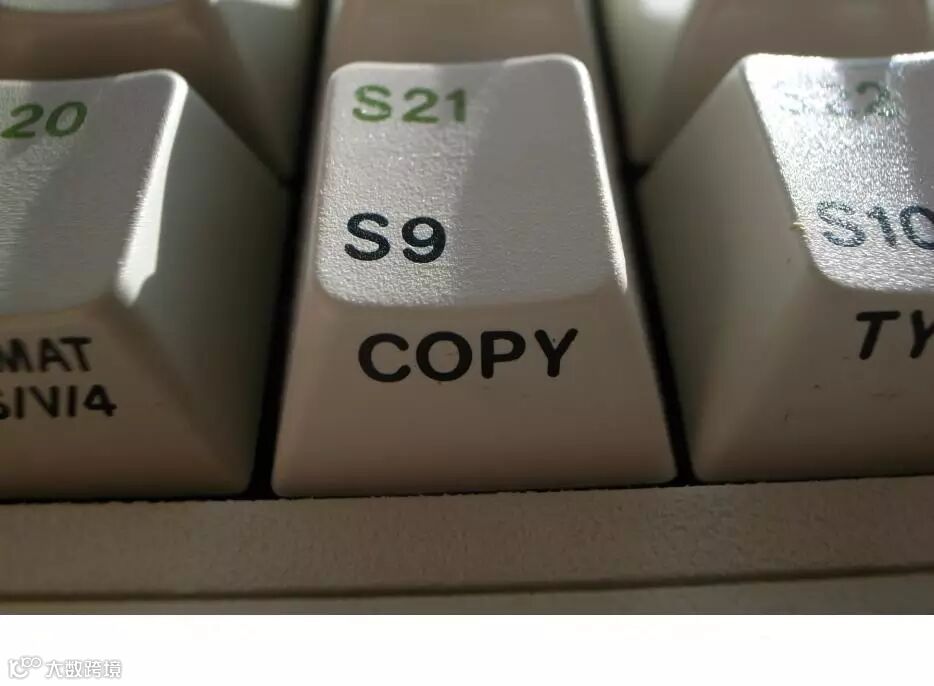

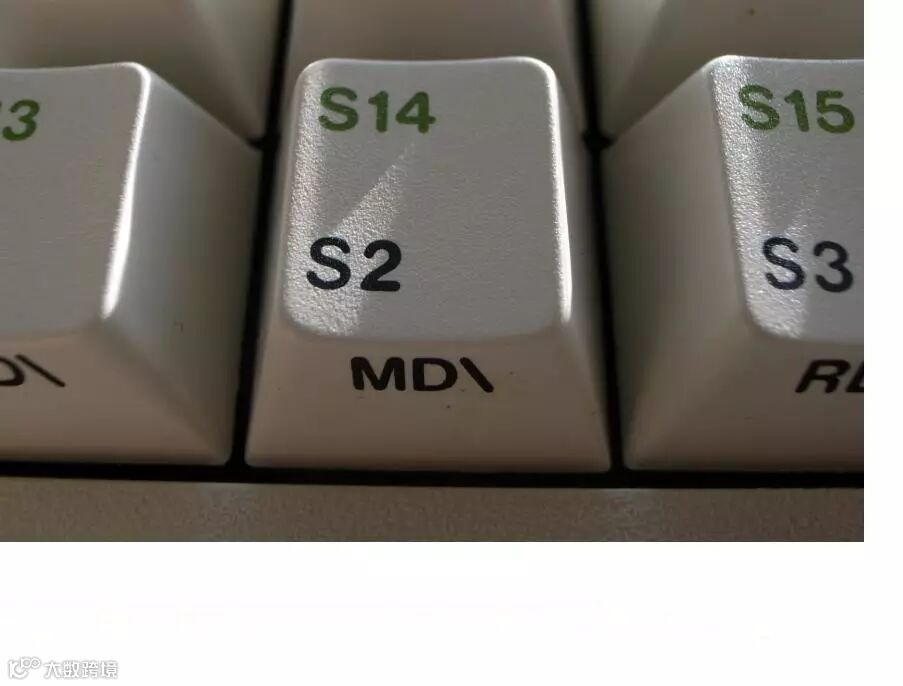

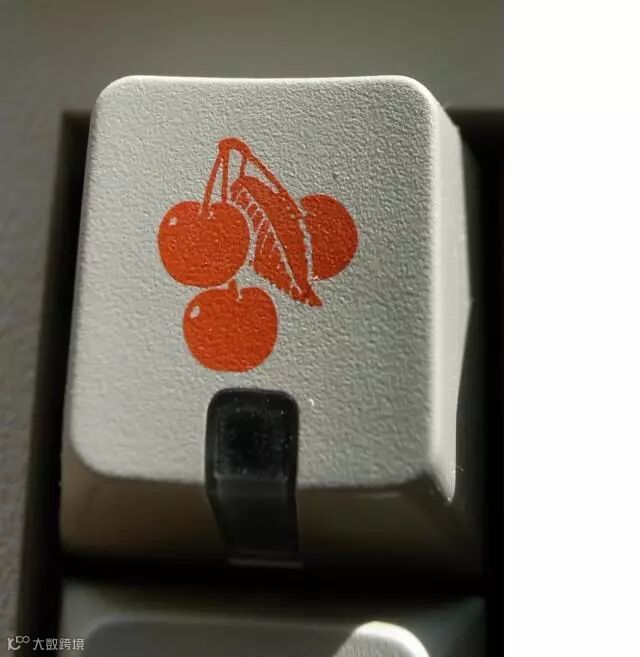

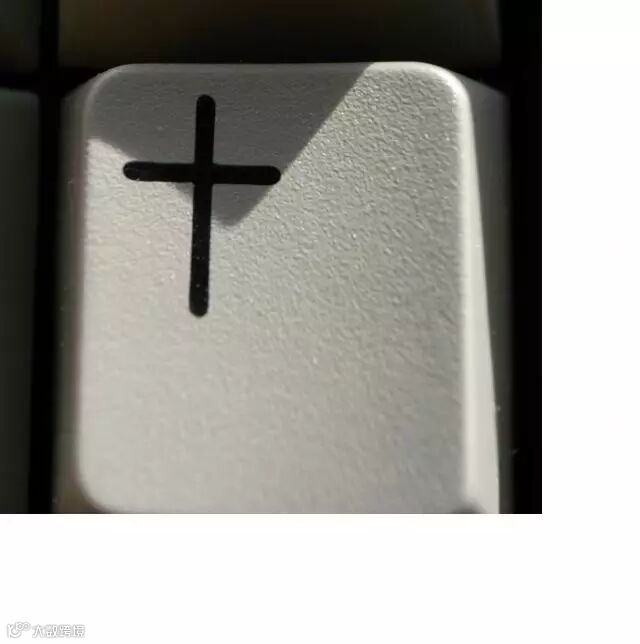

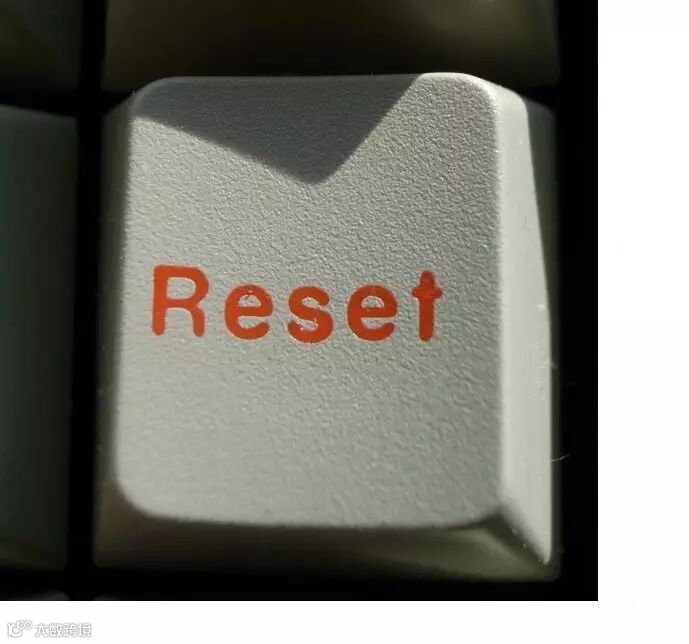

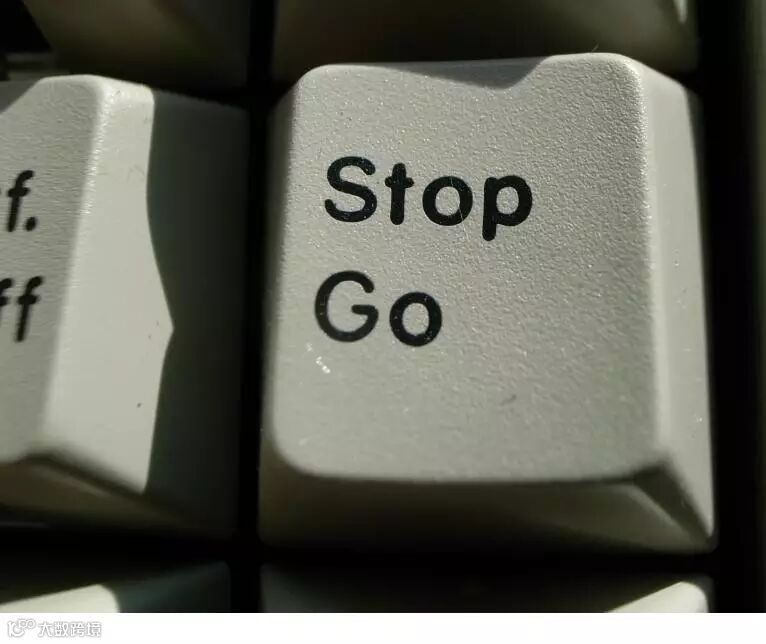

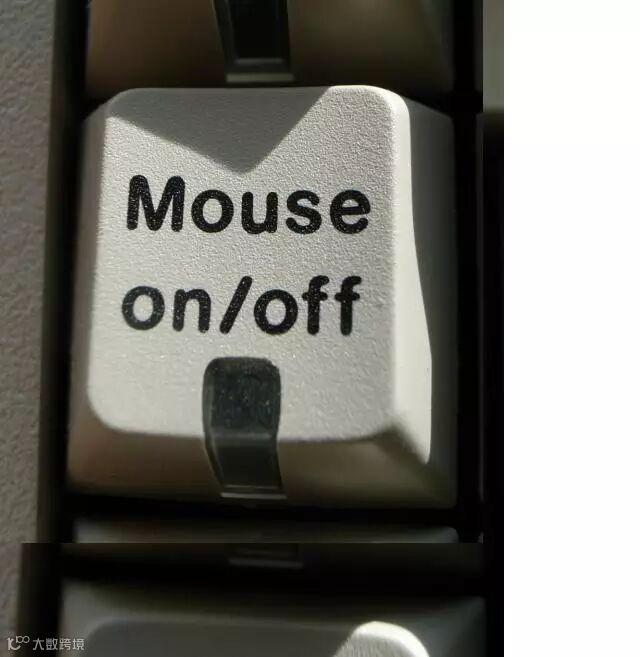

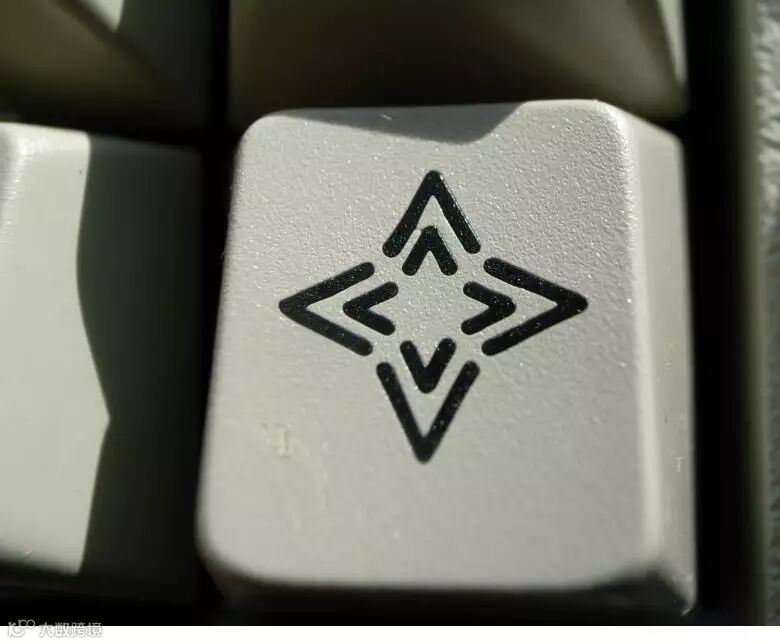

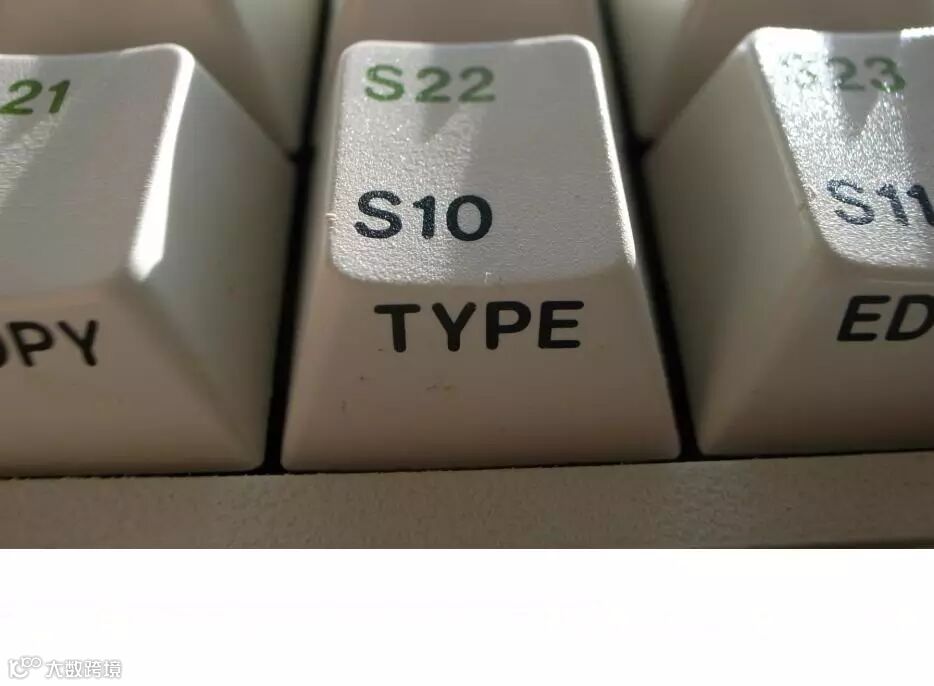

一些别的好看的键帽

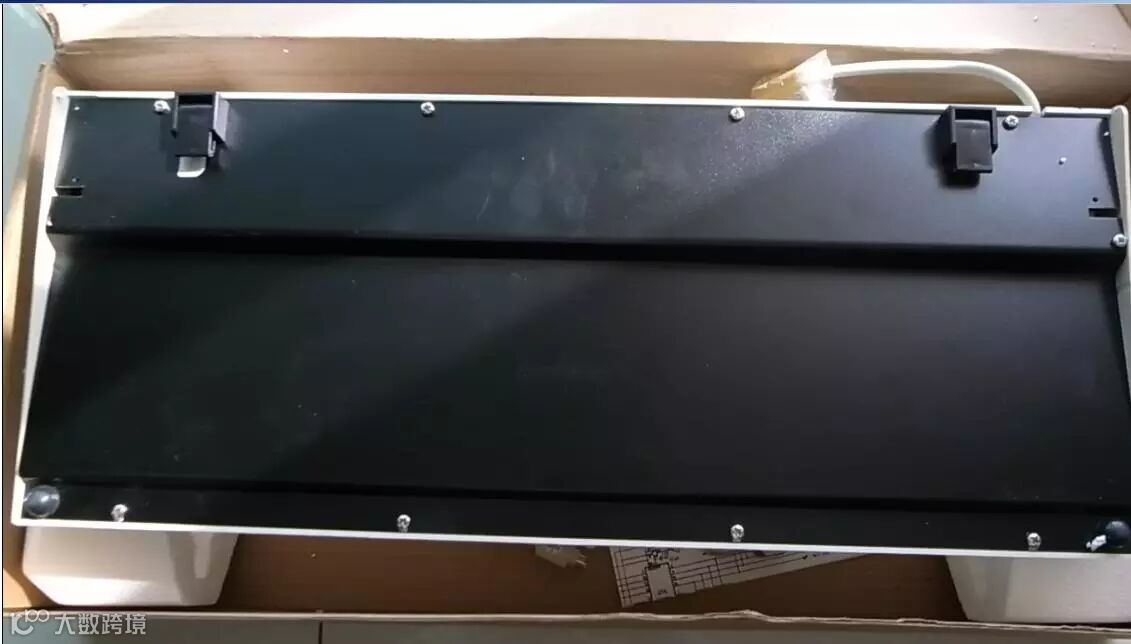

正面看完了 改翻过来看看了 背板是铝合金材质的 烤层黑漆

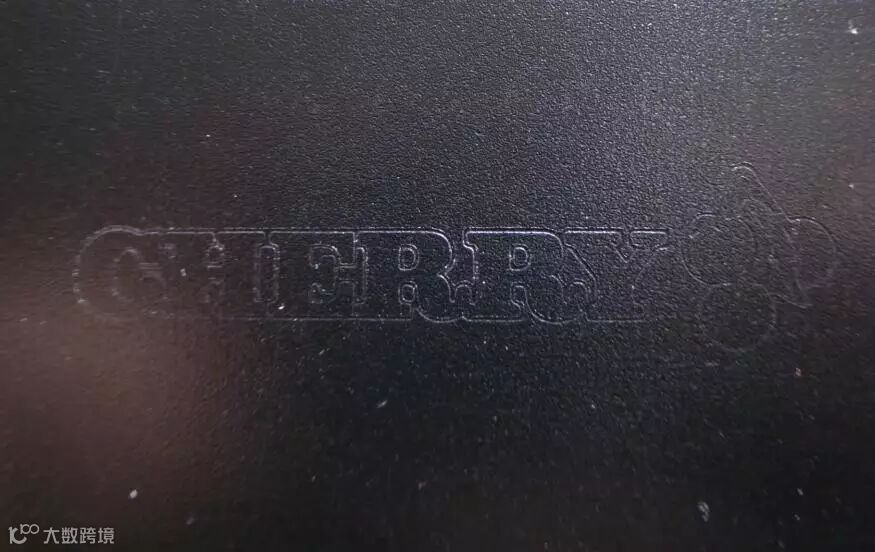

这个键盘一个最大的特色之一就是金属蚀刻的CHERRY Logo

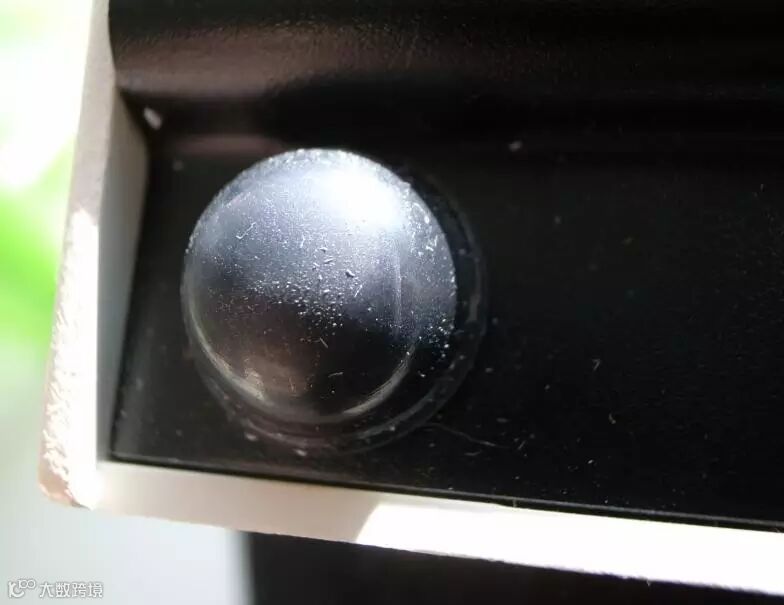

四个角有橡胶的垫脚 做工很好

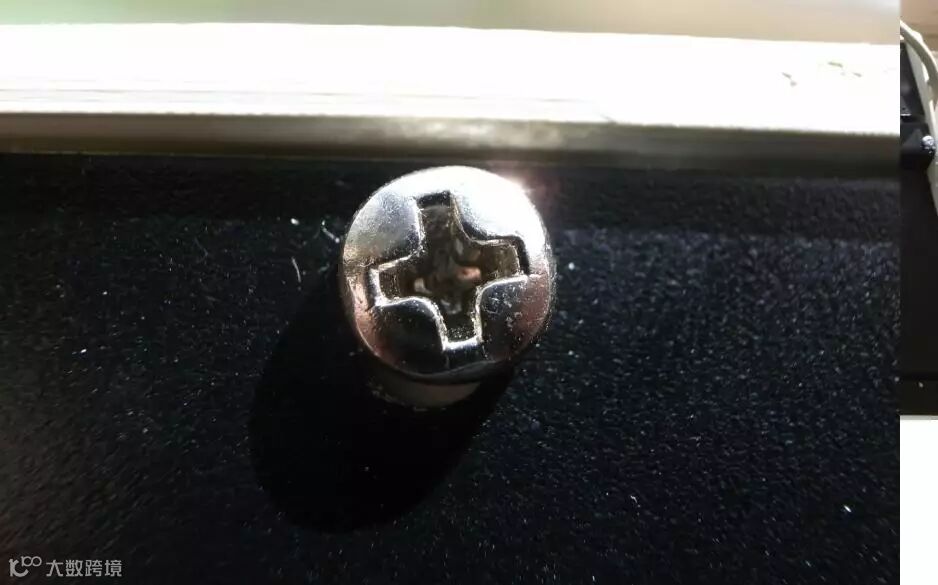

铝合金背板用螺丝固定 铮亮铮亮的

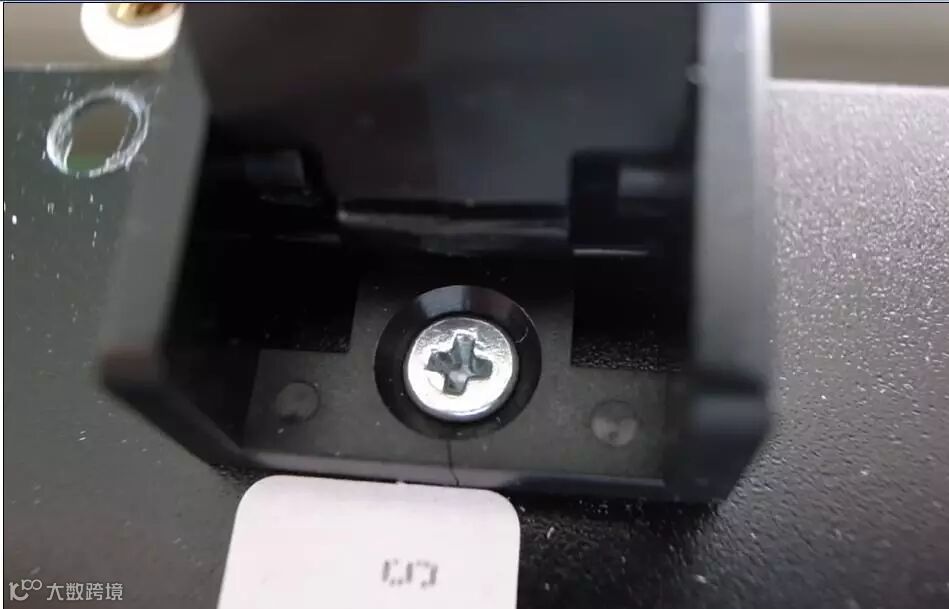

两侧都有一个角撑 也是用螺丝固定在底板上 这个键盘处处都让我看到两个字--扎实

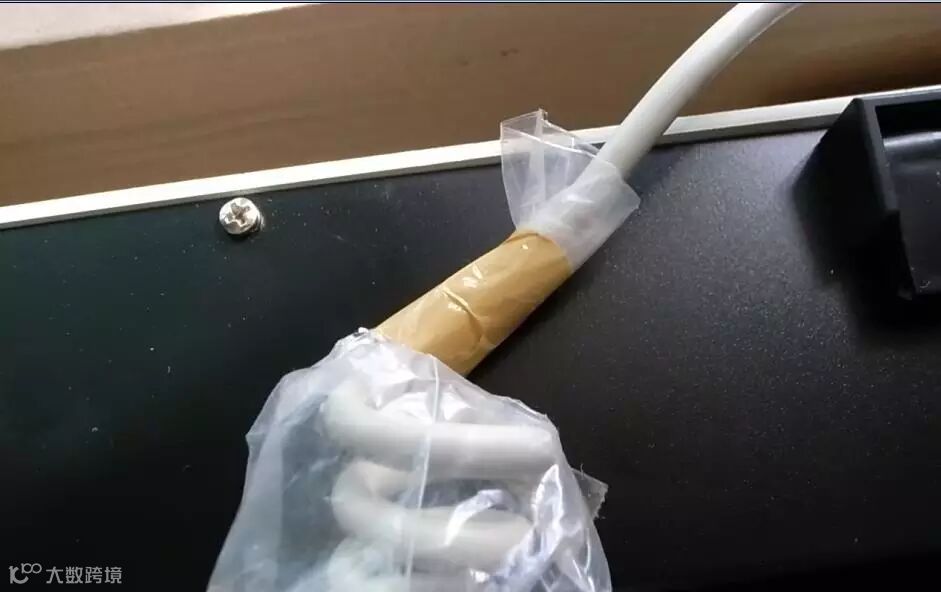

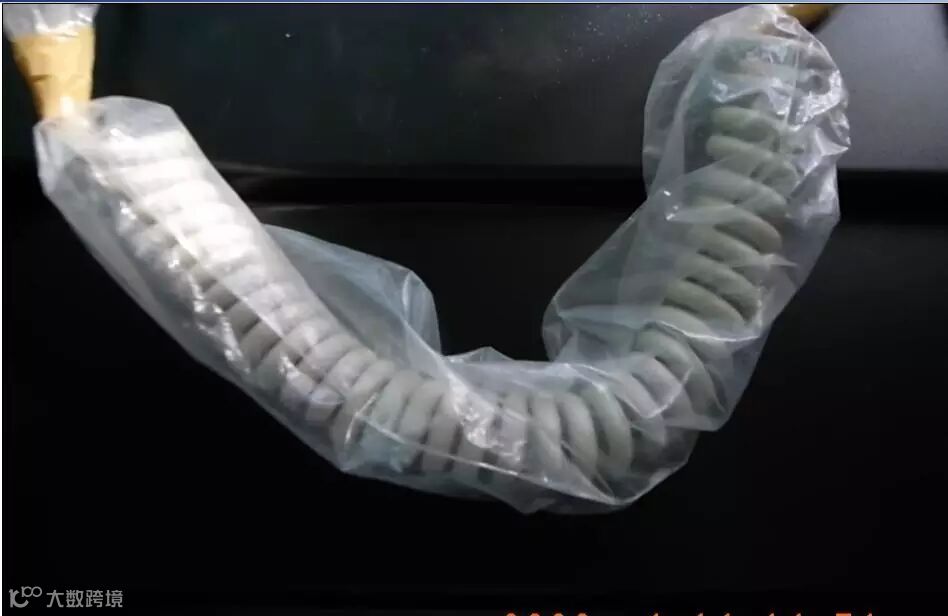

再来看看线材 类似电话线的卷线
还是黄胶条

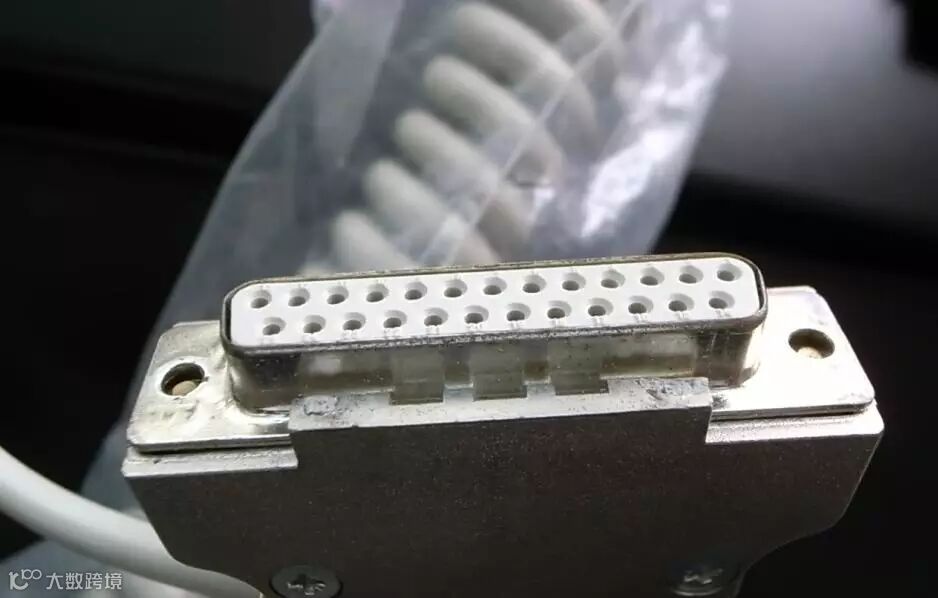

工业25阵接口

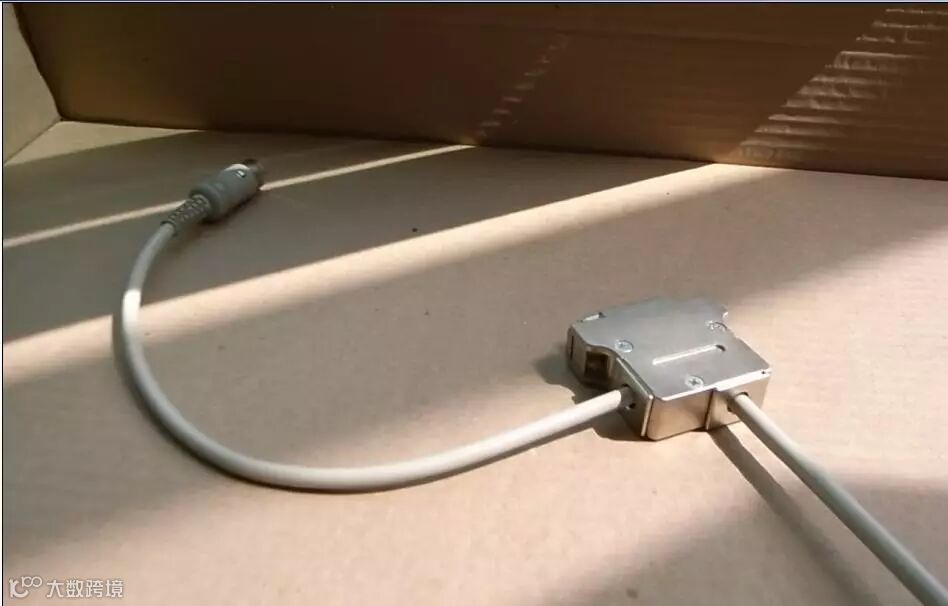

后来加上的AT口

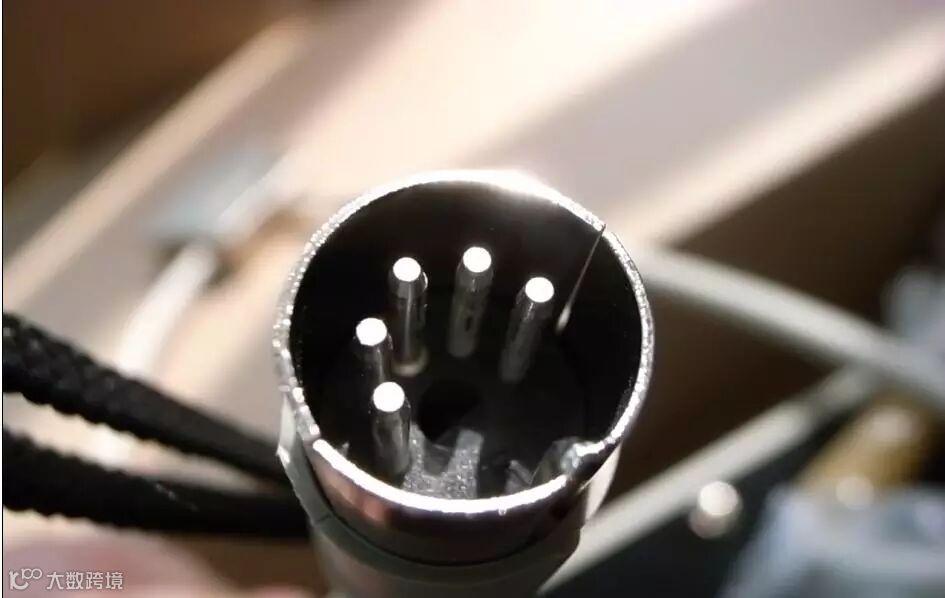

这是AT口特写

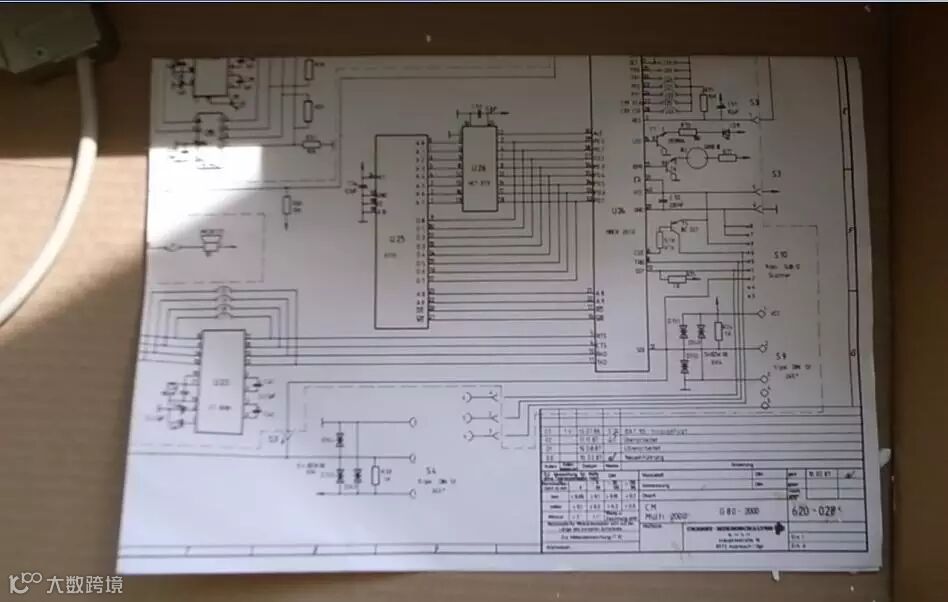

箱底只有一张电路图 上面是2000所有的秘密

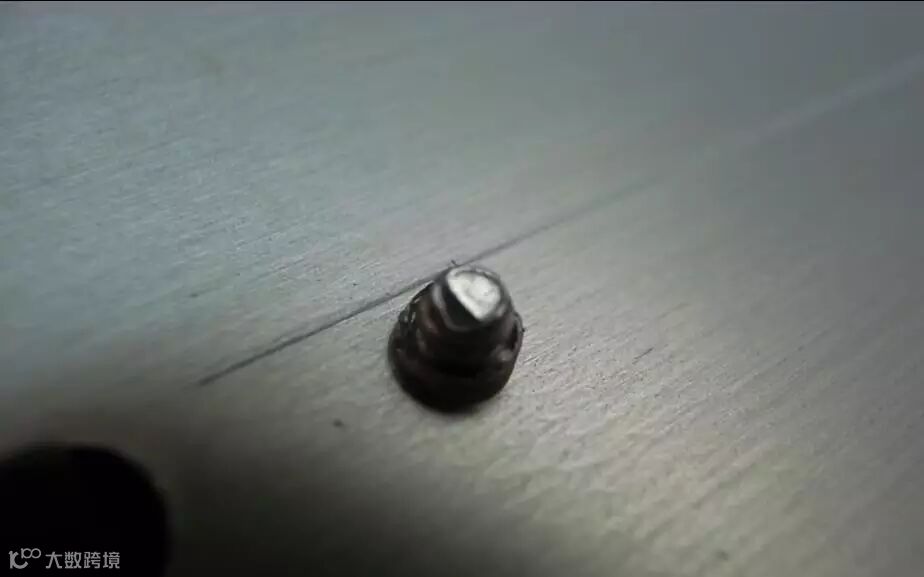

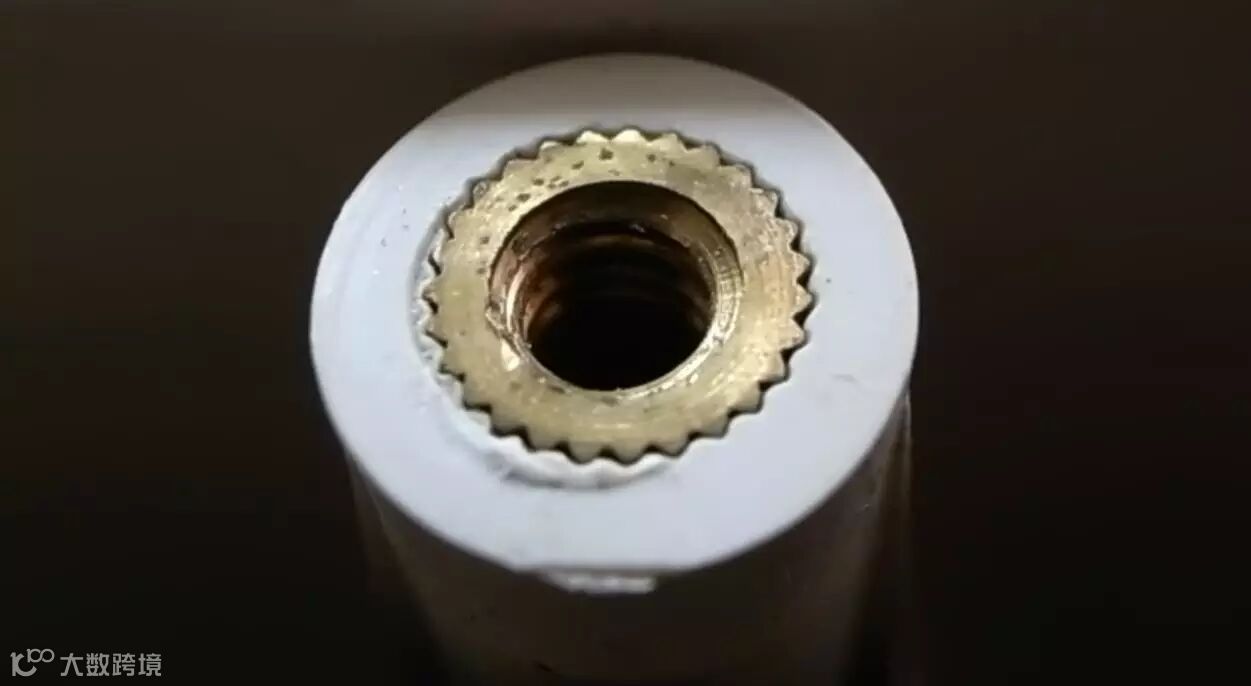

外面的东西都说完了 该动手了 拧下第一颗螺丝又被小小震了一下 螺母竟然还有一层外衣 而且内芯是铜的 佩服一下

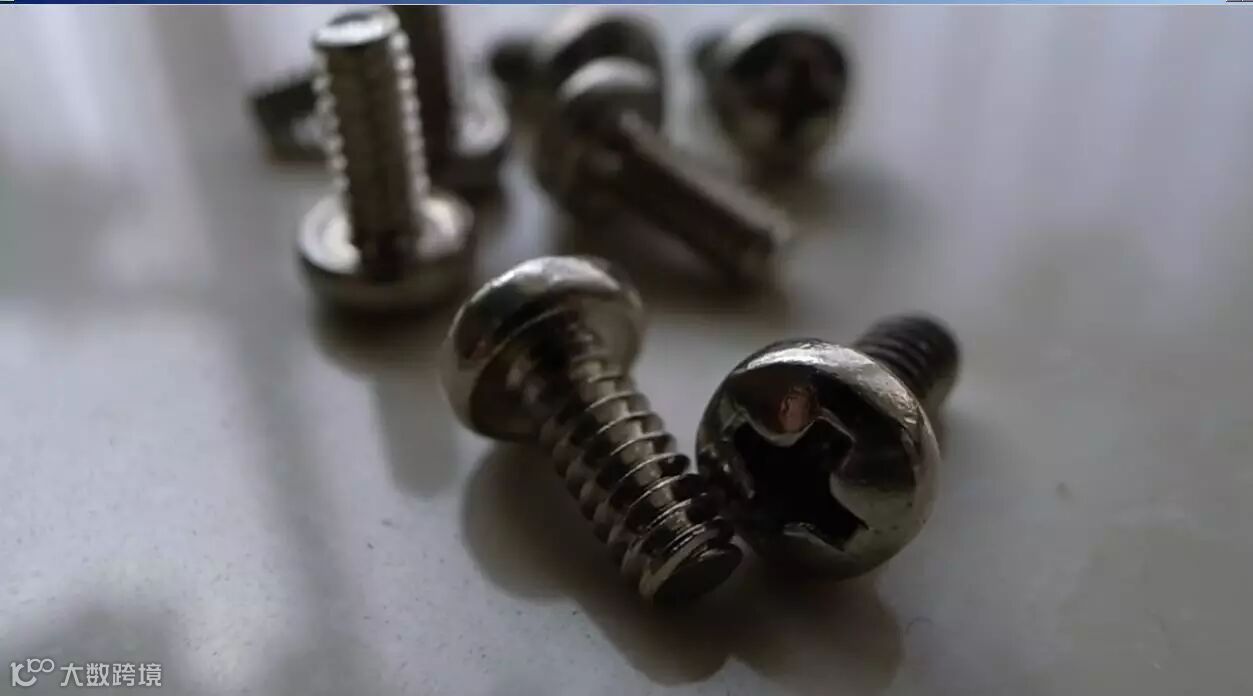

一堆白铮铮的螺丝 一点时光的痕迹都没有 好像是刚刚出锅的一样新鲜

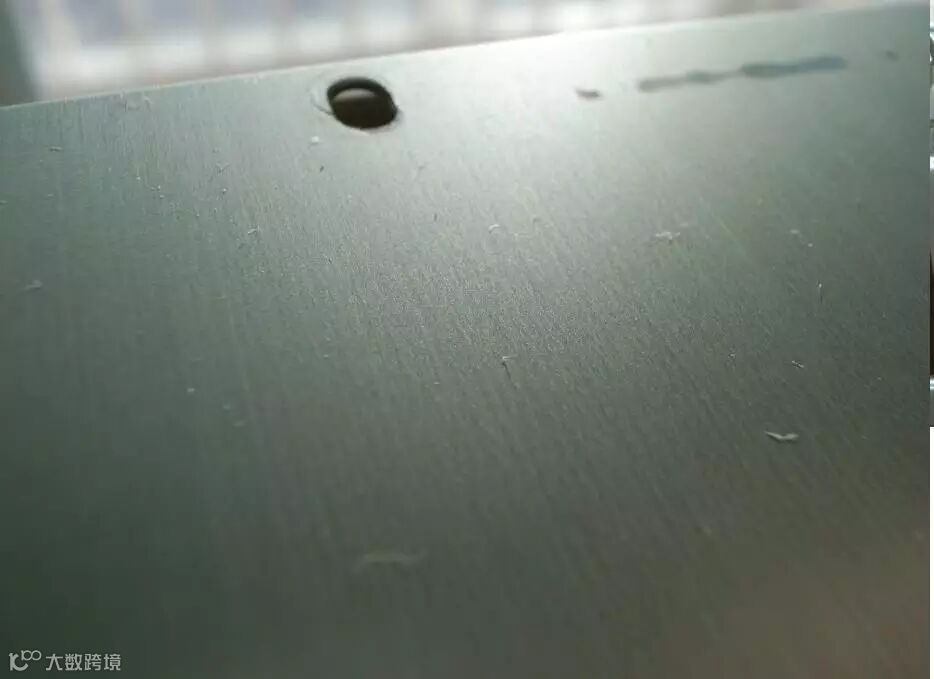

背板卸下来之后 证明了的确是铝合金的 而且还是拉丝工艺 金属背板能起到屏蔽辐射 增加整体强度的作用
透过背板的脚撑固定螺丝

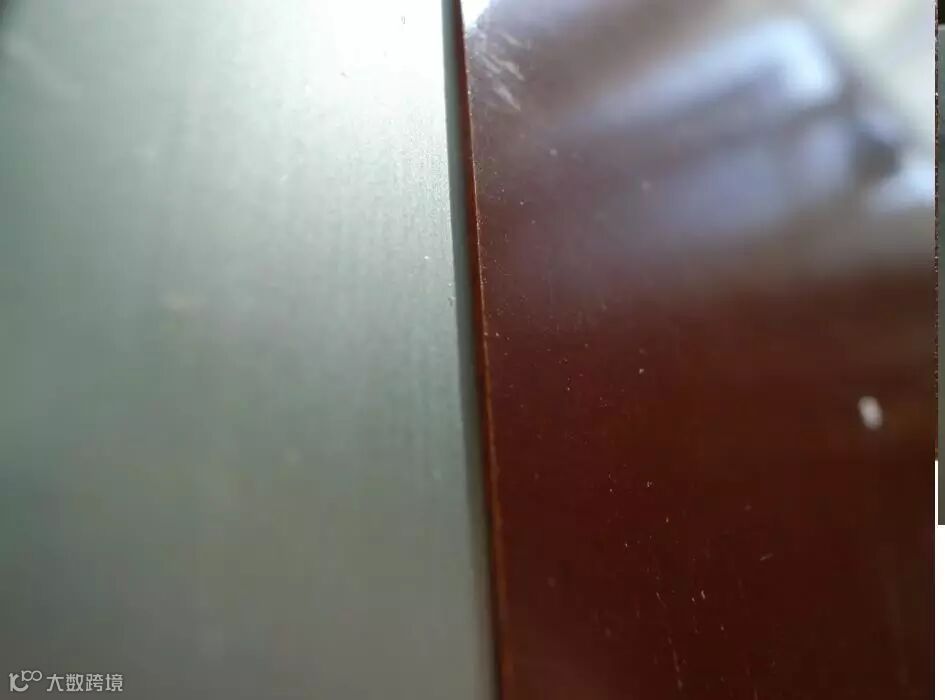

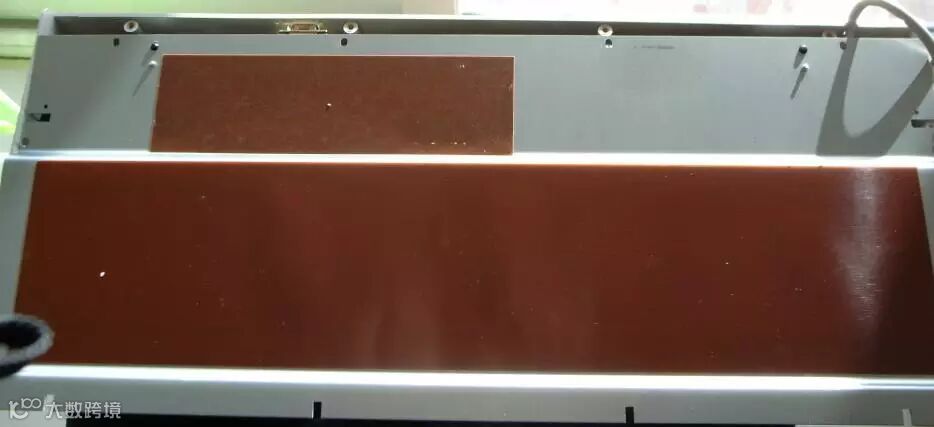

背板上面粘帖着两块胶木 在老的收音机里经常见类似的东西 是起到一个绝缘的作用 因为背板是金属的
这个是拆下背板的样子

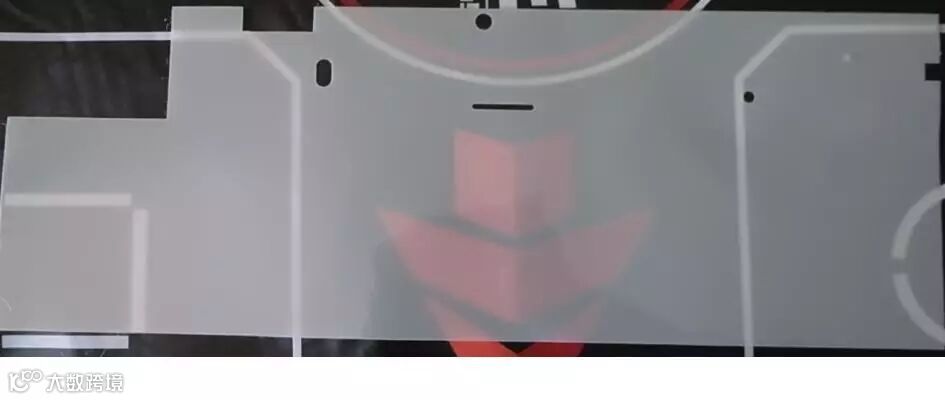

上面有一层厚实的绝缘膜

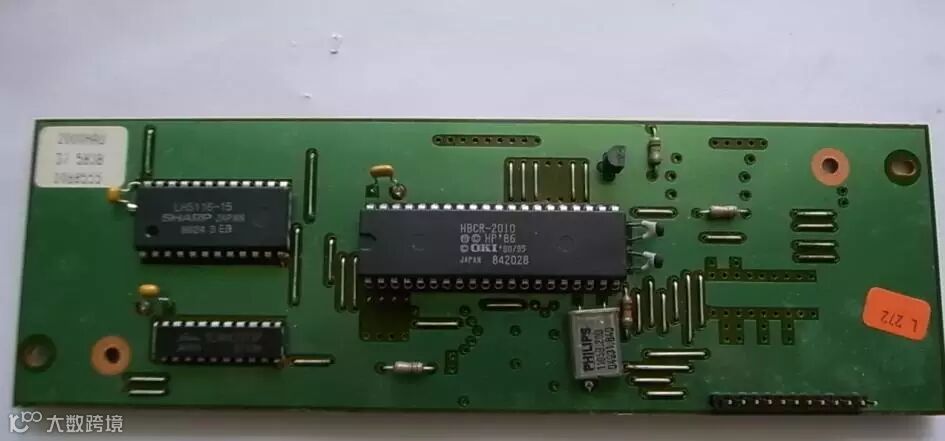

从上面的图可以看见有一个模块 拆下来 翻过来就是这样

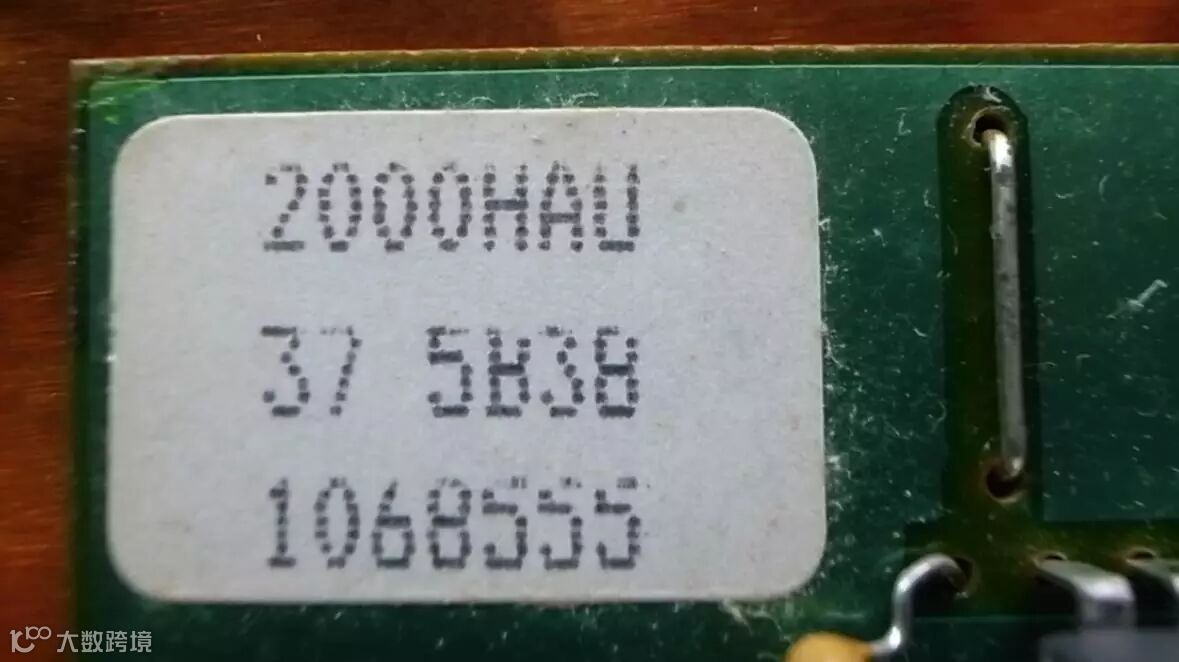

上面有一个贴纸

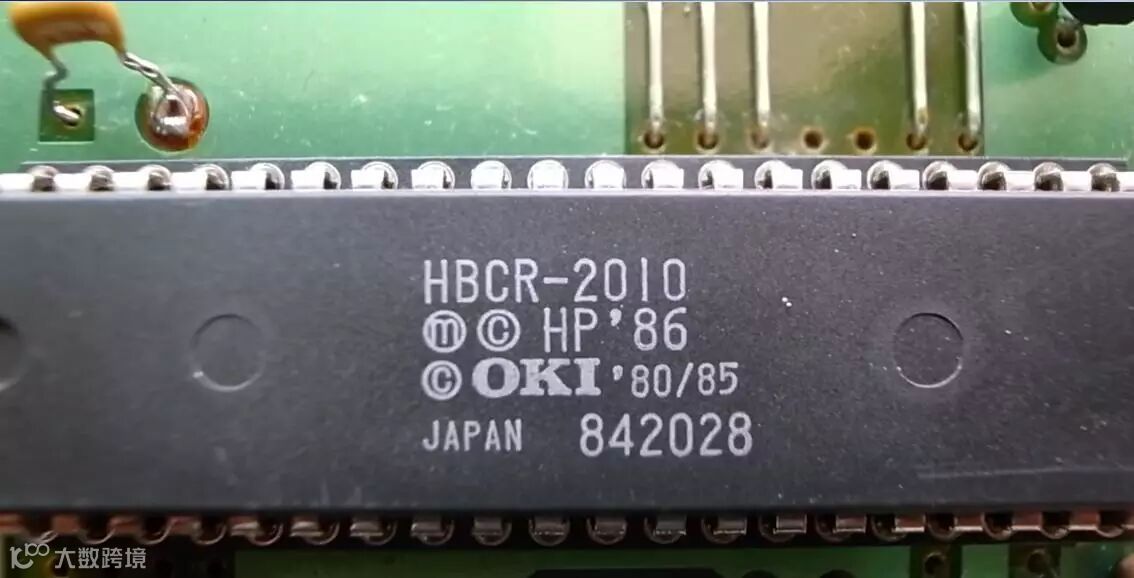

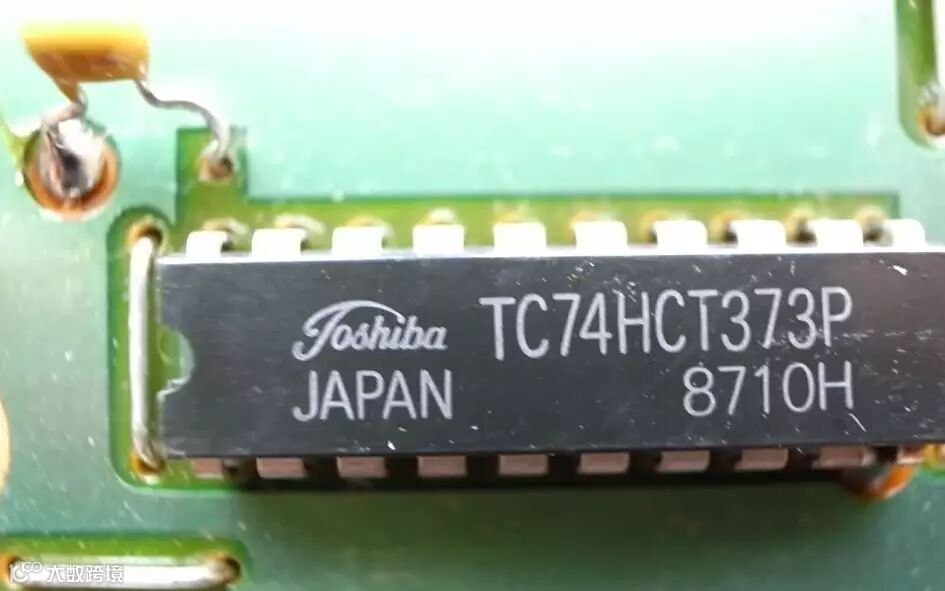

这个模块是功能模块 读卡器收集来的数据传送到这里进行识别处理 三个芯片都是小日本的

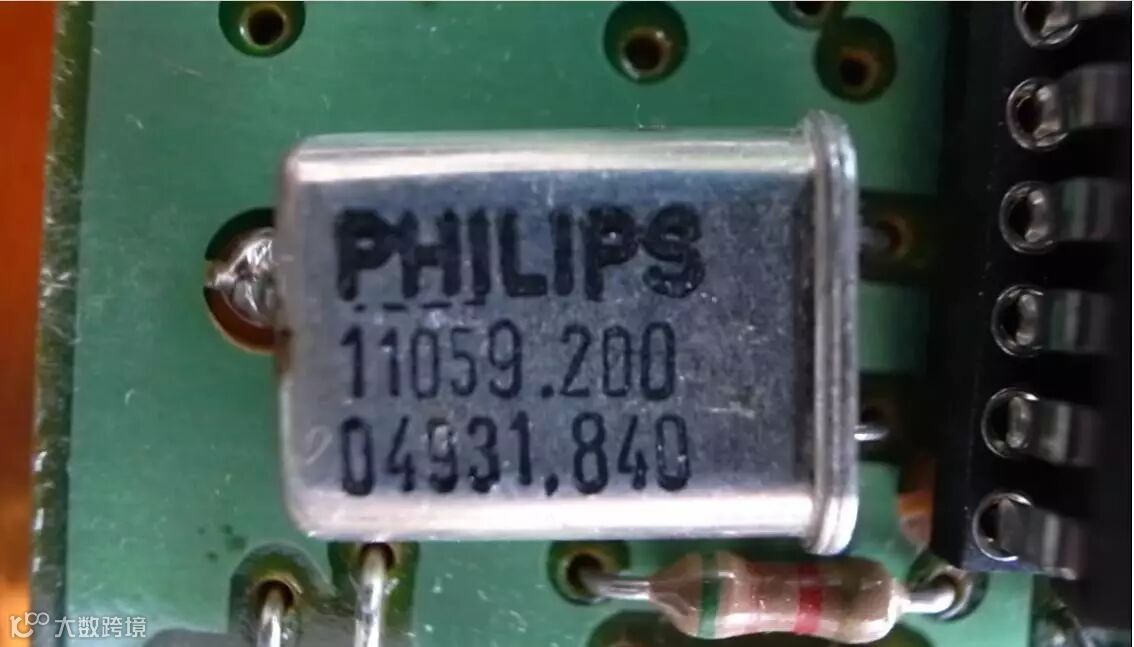

然后还有一个飞利浦的晶振

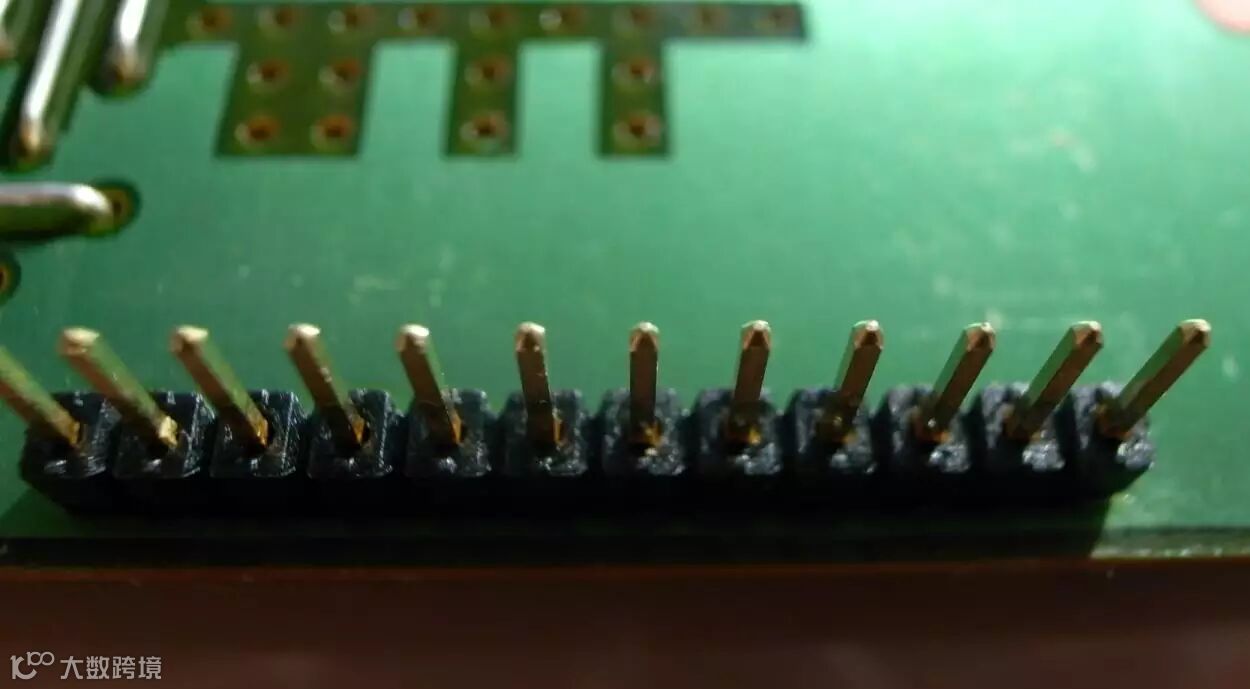

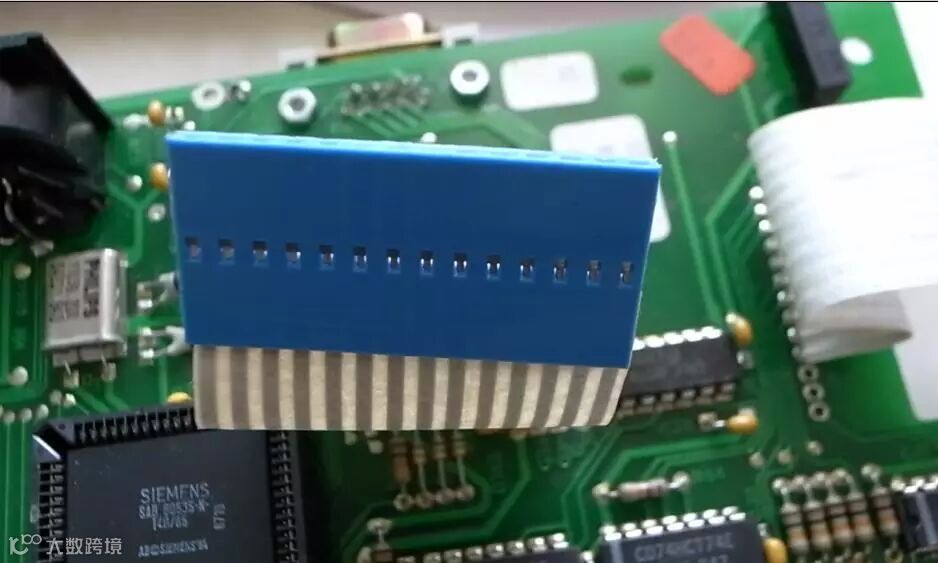

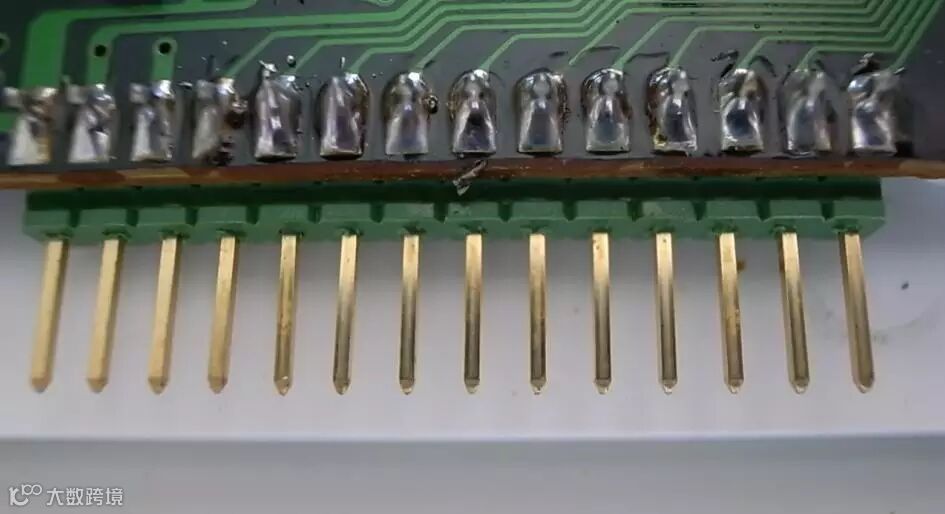

功能模块的针脚 真粗的铜棍
在电路板上的接口

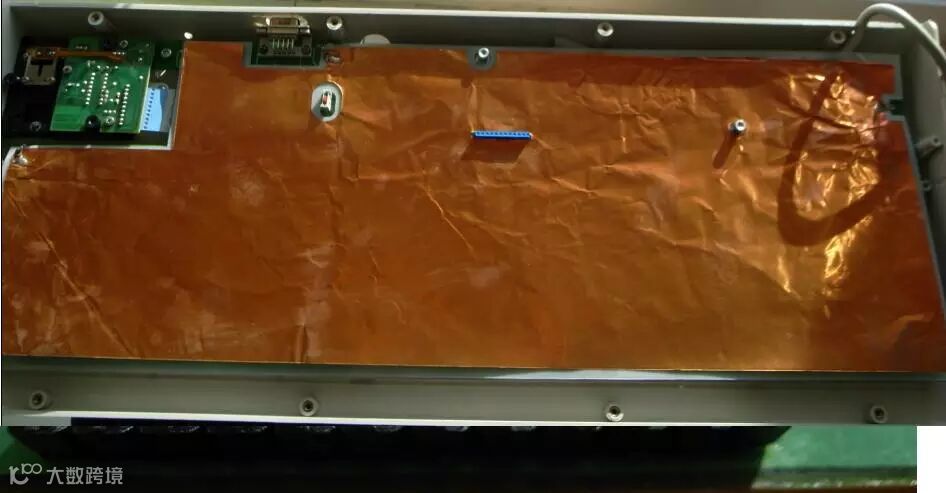

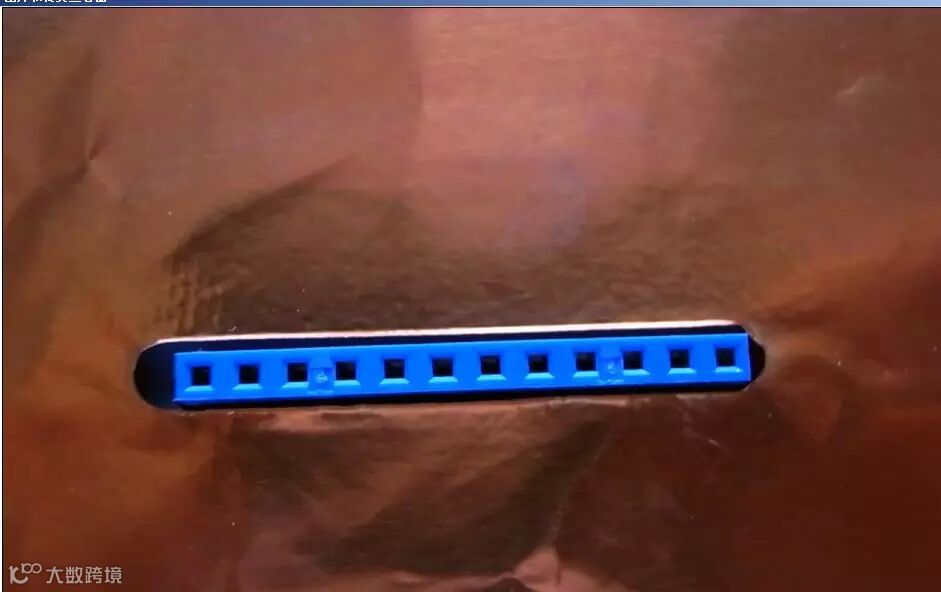

上面看见了 拿去了那层绝缘膜 就是一层起屏蔽作用的铜箔

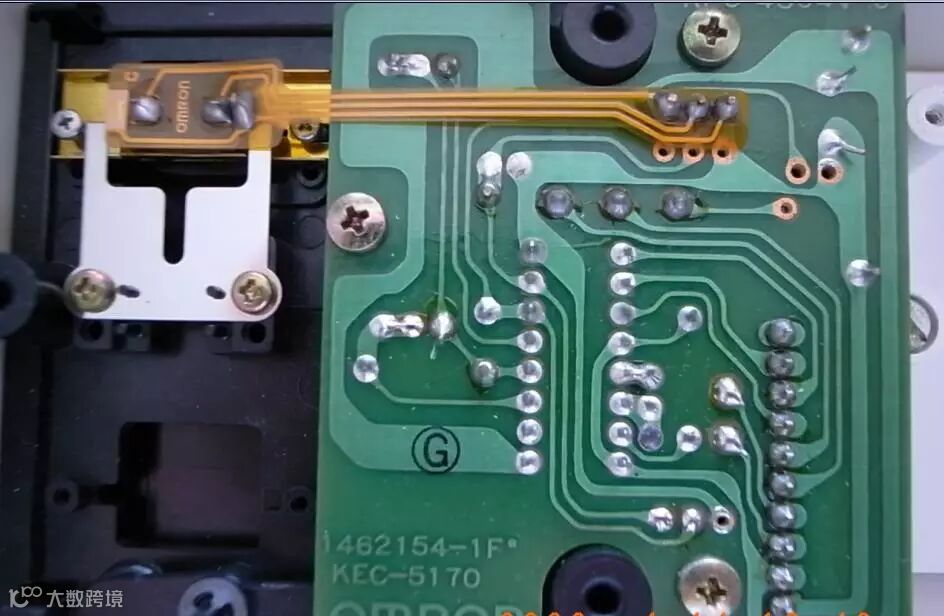

左上是读卡器模块
中间有一个红色的AT/PC开关

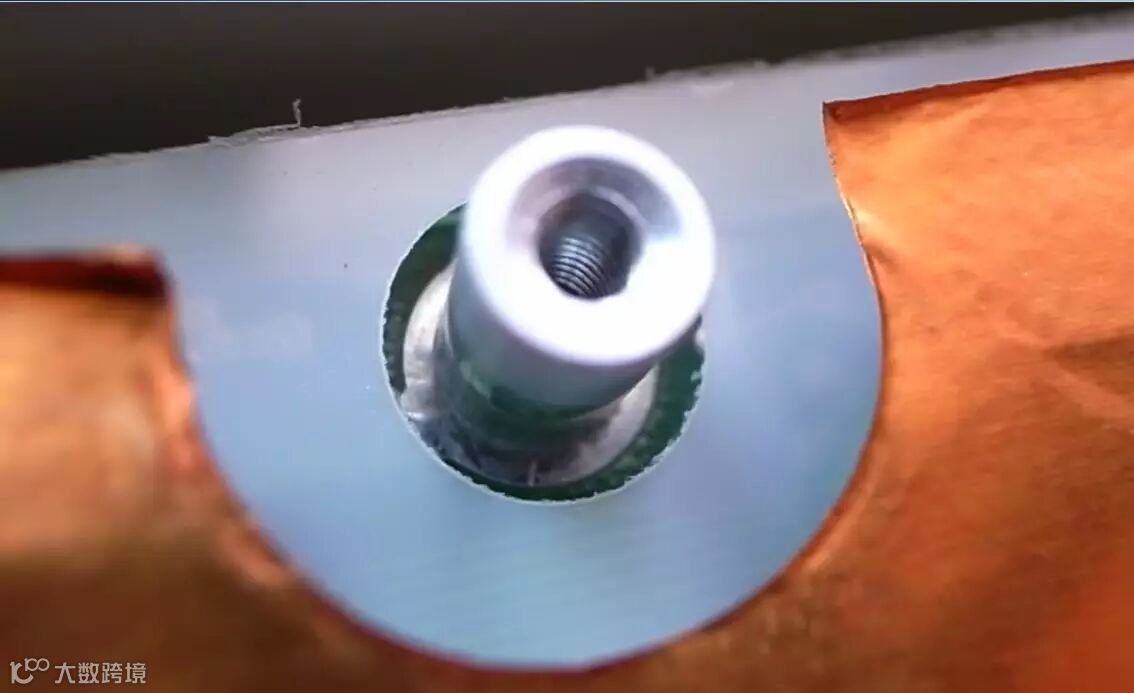

电路板上两个固定功能模块的金属螺母

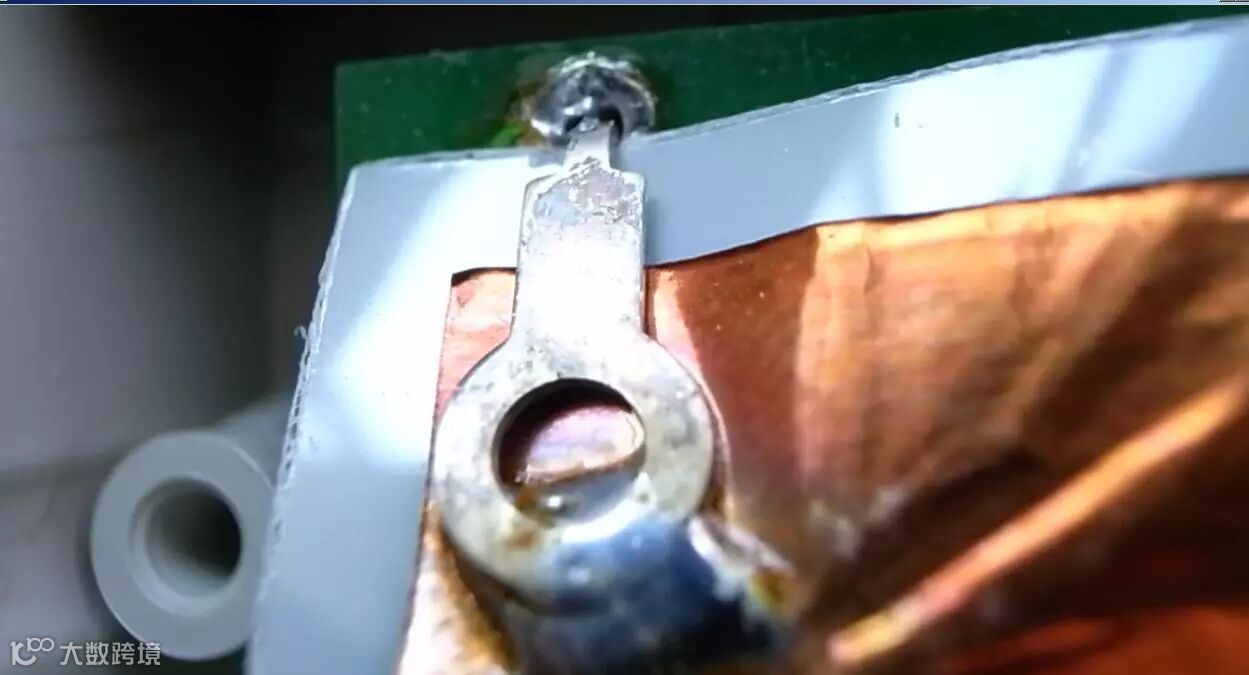

铜箔被三个焊点固定住
铜箔下面还有一层更厚的绝缘层 起到绝缘和保护的作用 因为铜箔固定在pcb板上 没舍得动电烙铁

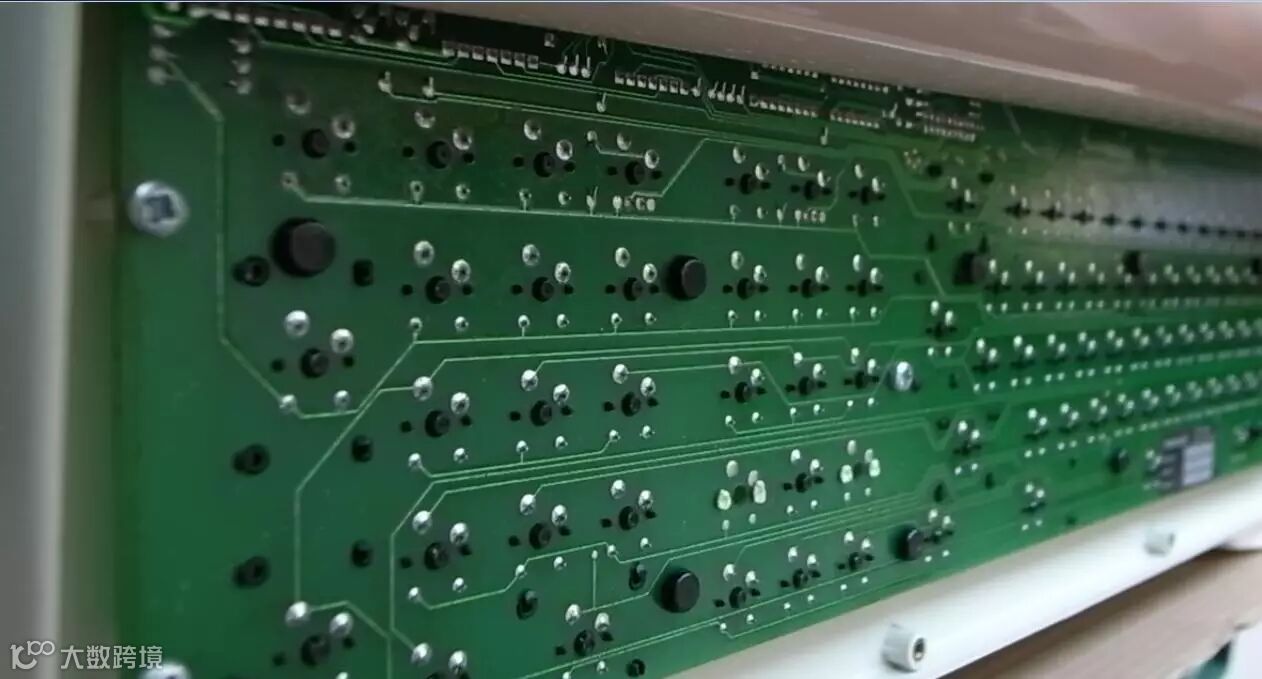

来看看核心的电路板 先来一个全景

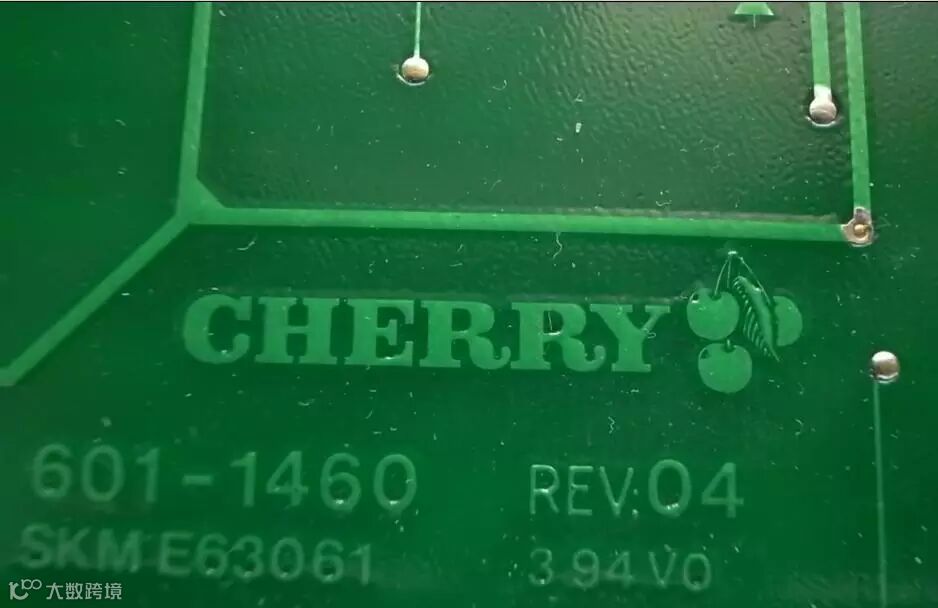

电路板上清晰复杂的CHERRY Logo

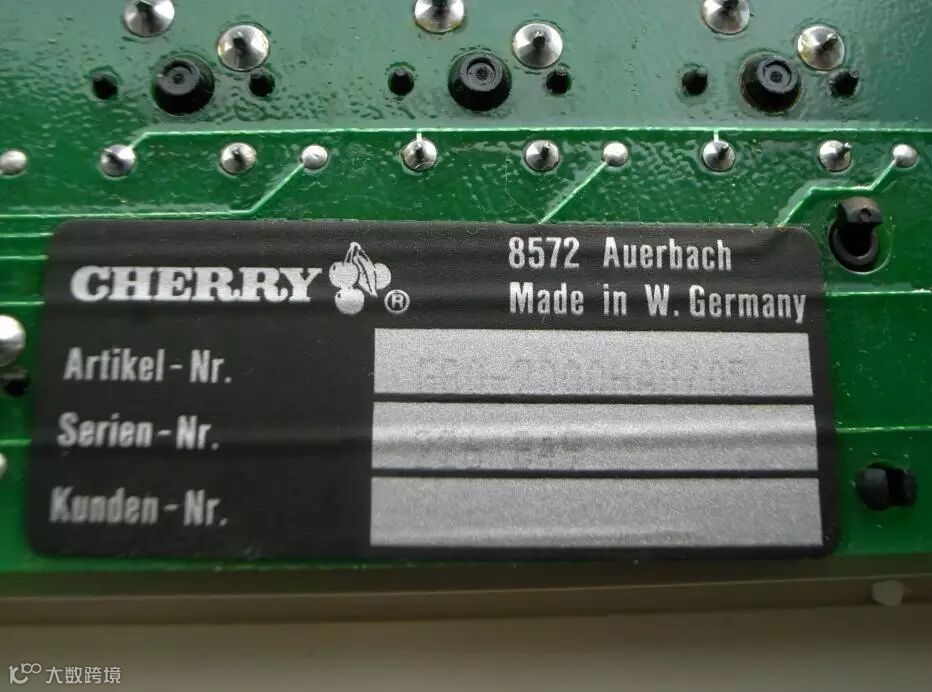

还有一张贴纸

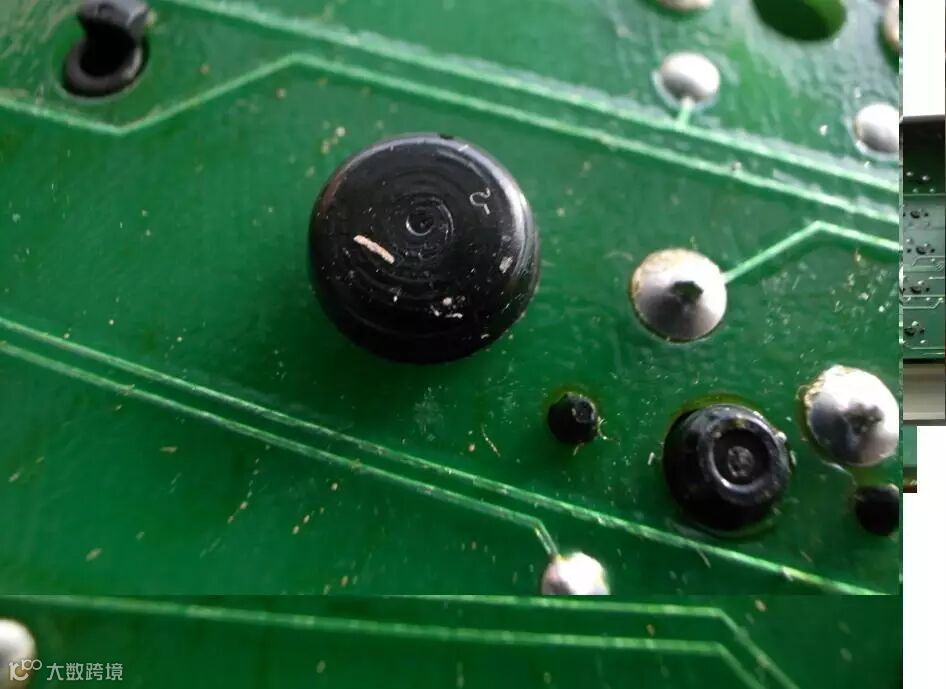

电路板上还有很多颗分布均匀的黑色橡胶柱 起支撑和保护作用 让各点之间受力均匀并且保护电路板上的焊点

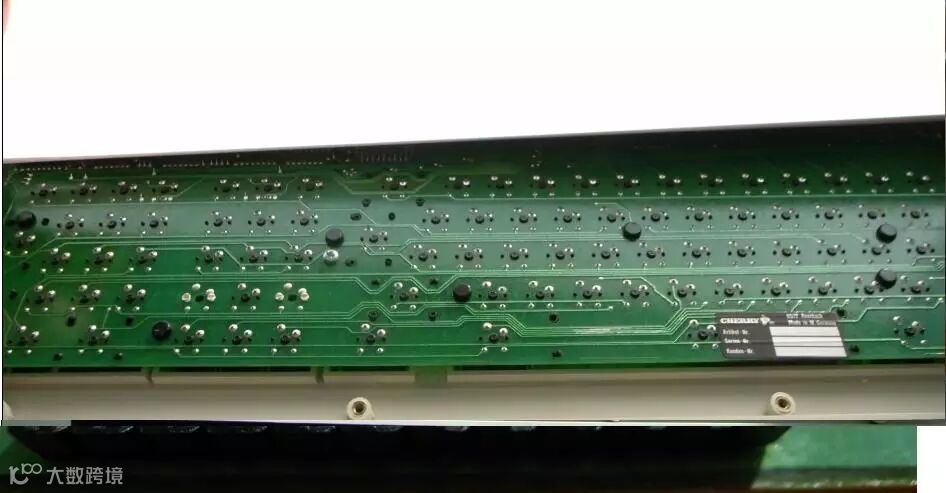

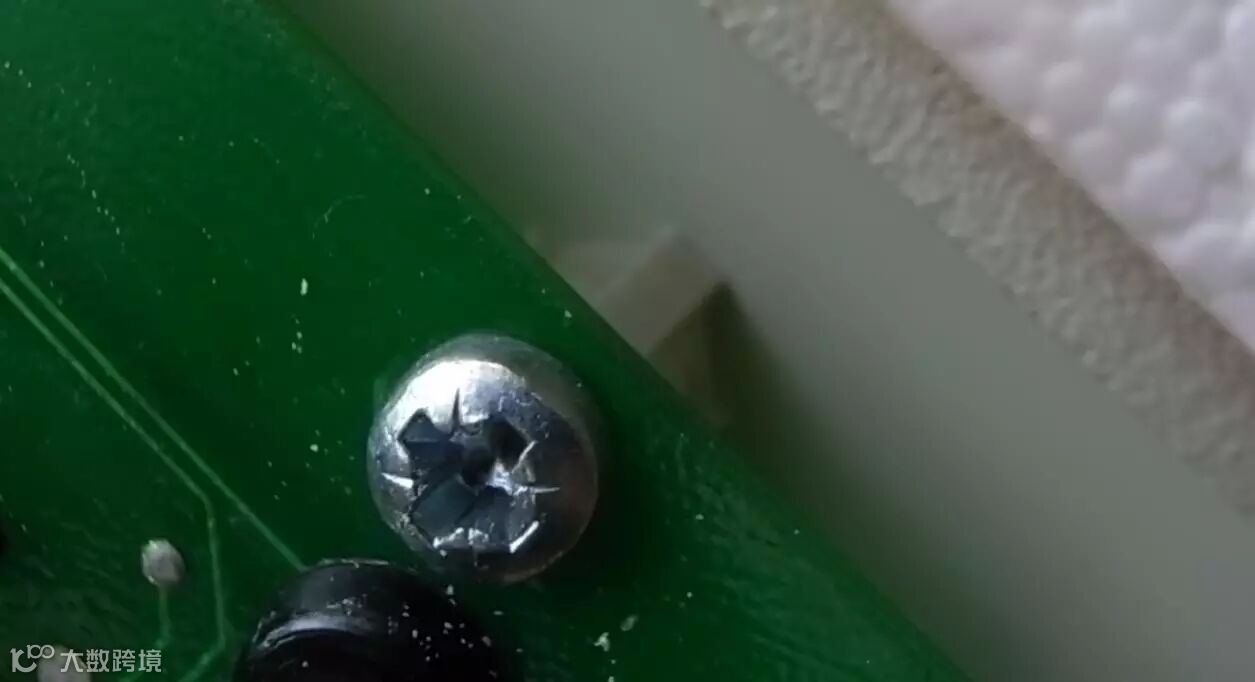

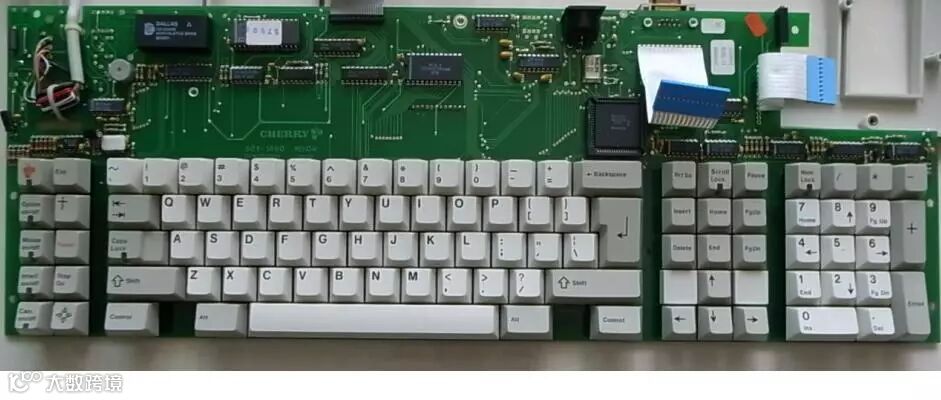

把电路板上的螺丝卸下后 就可以让外壳和电路板分离了 让我们来看看最彪悍的电路板

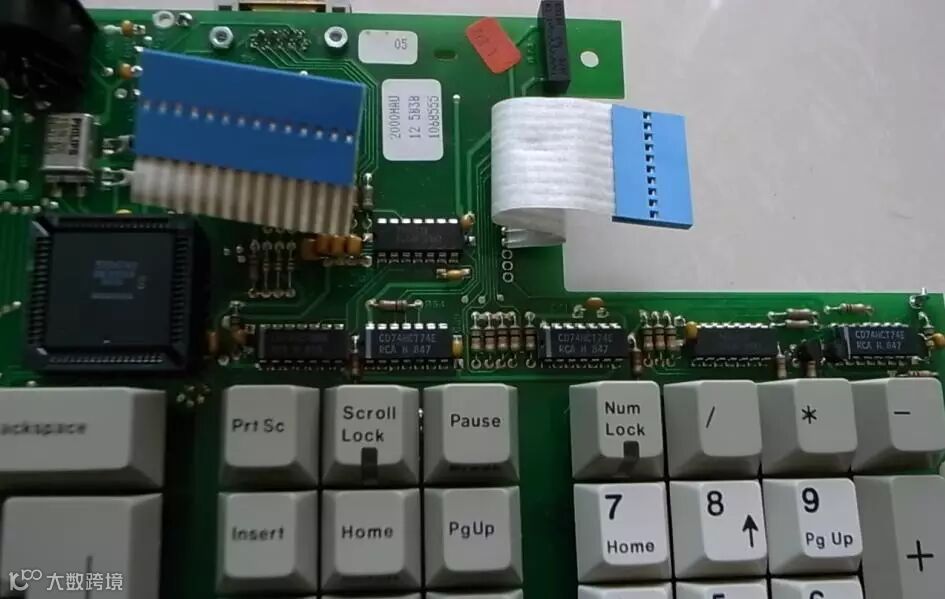

不过要小心的是 因为还有三排针脚插排连接与外壳上的模块连接 就是这个地方

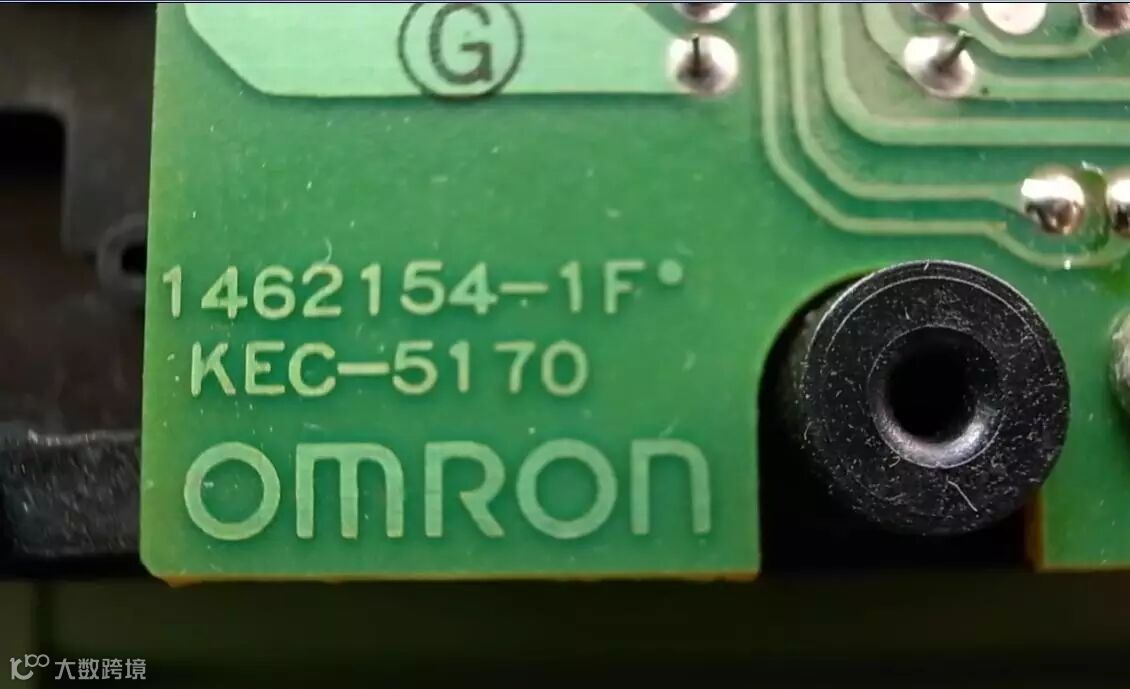

一个读卡器的
一个液晶面板的

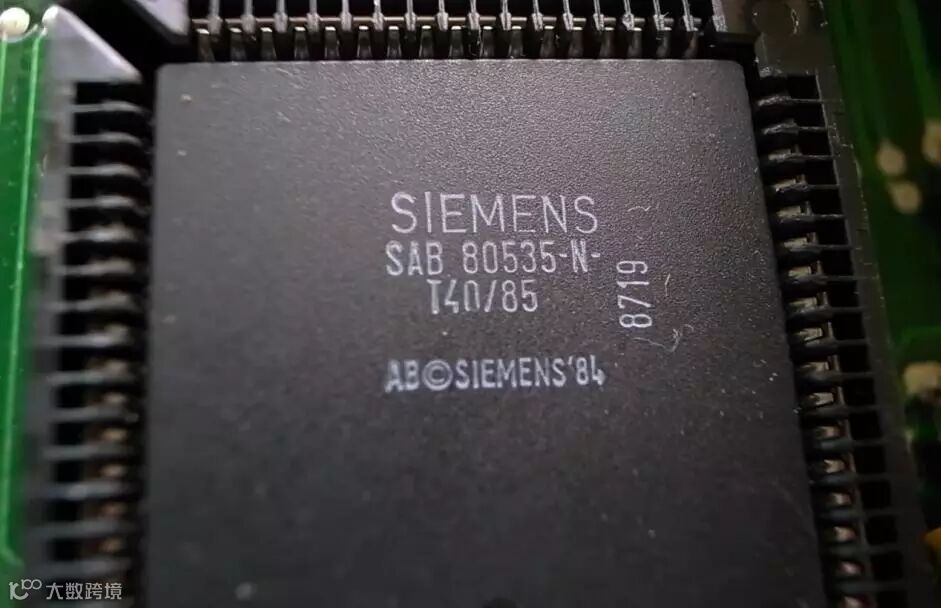

电路板上的主控芯片是西门子的 看来CHERRY接受了根德的教训 哈哈

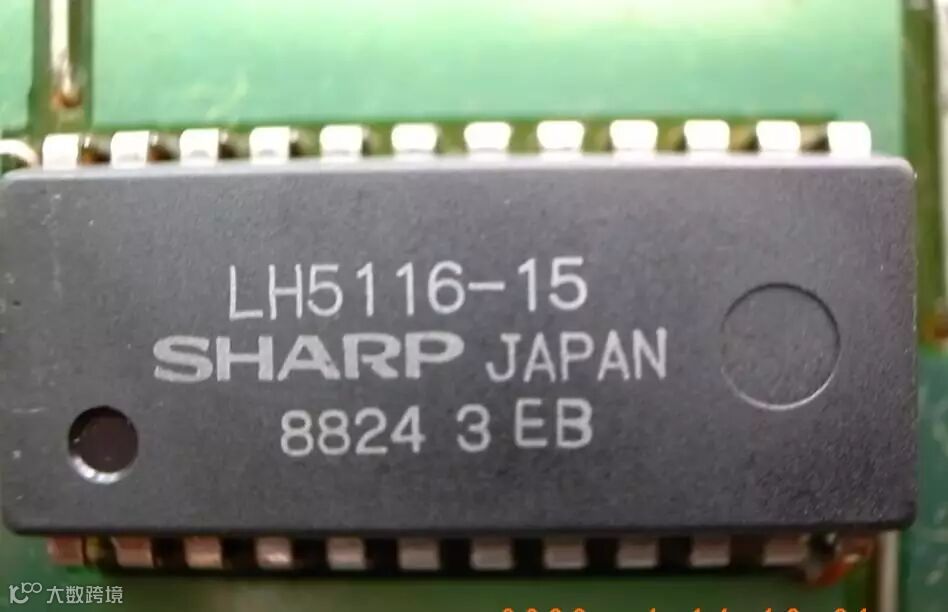

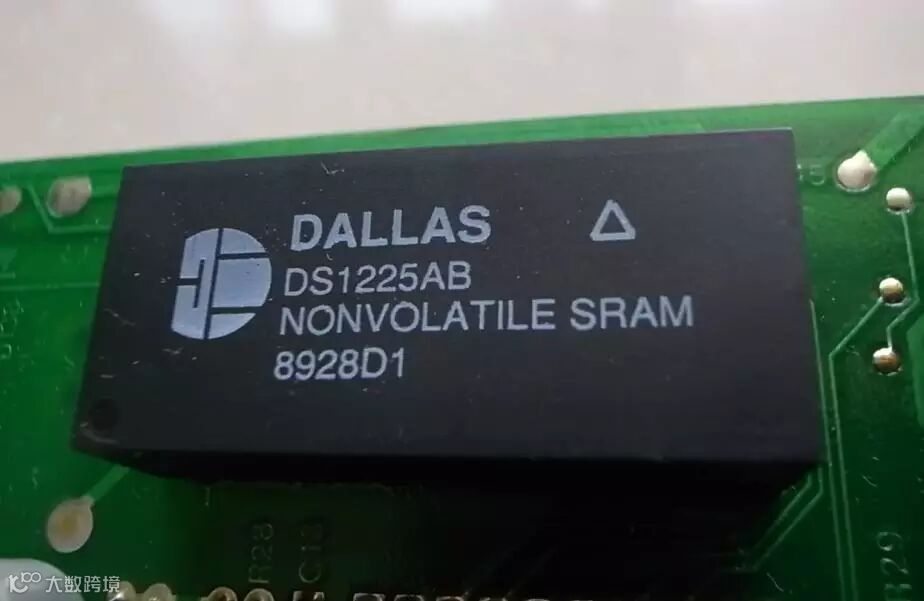

键盘的自带的存储芯片

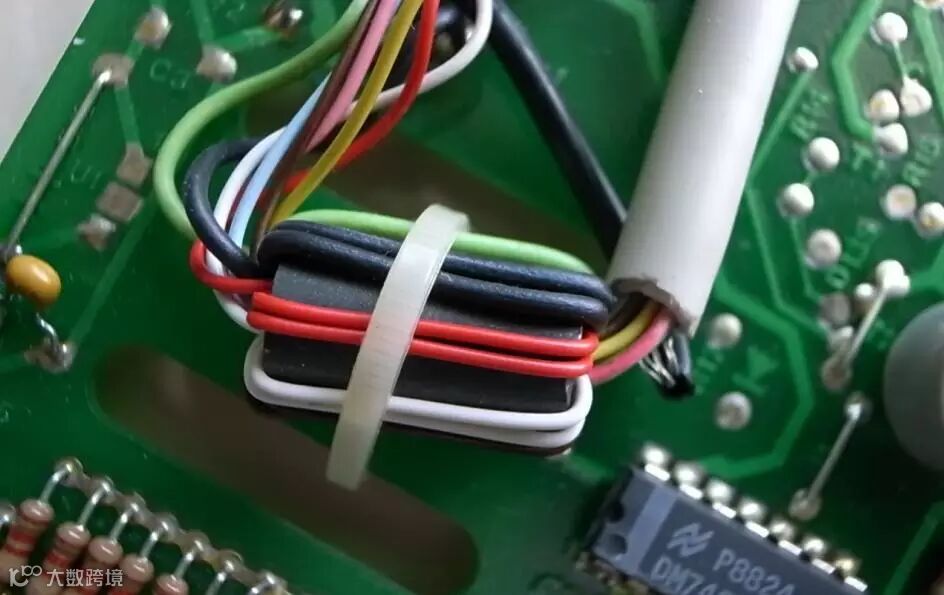

连线的部分也是非常专业

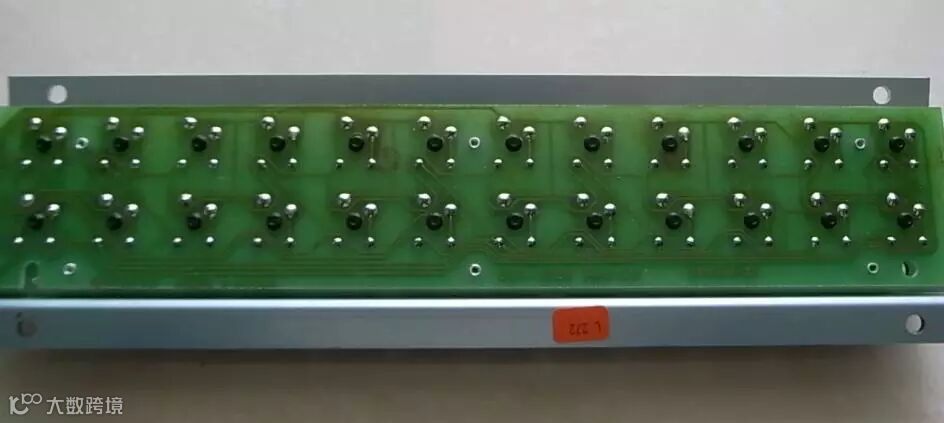

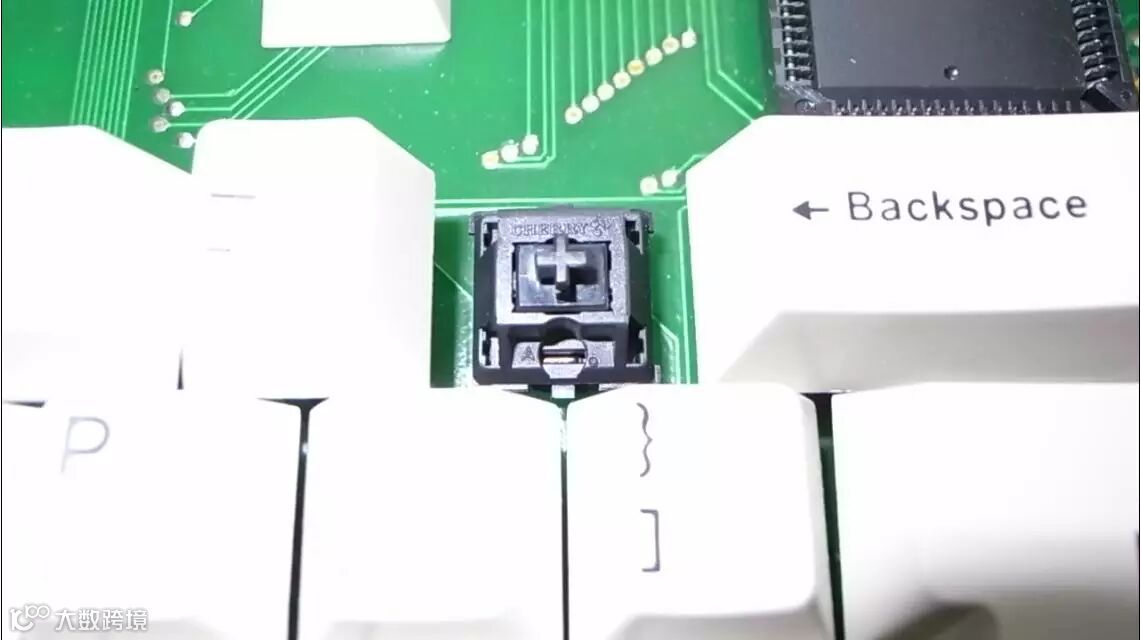

好了 现在让我遇到拆解这个键盘最意外的部分了 竟然看到了原厂带钢板的F区

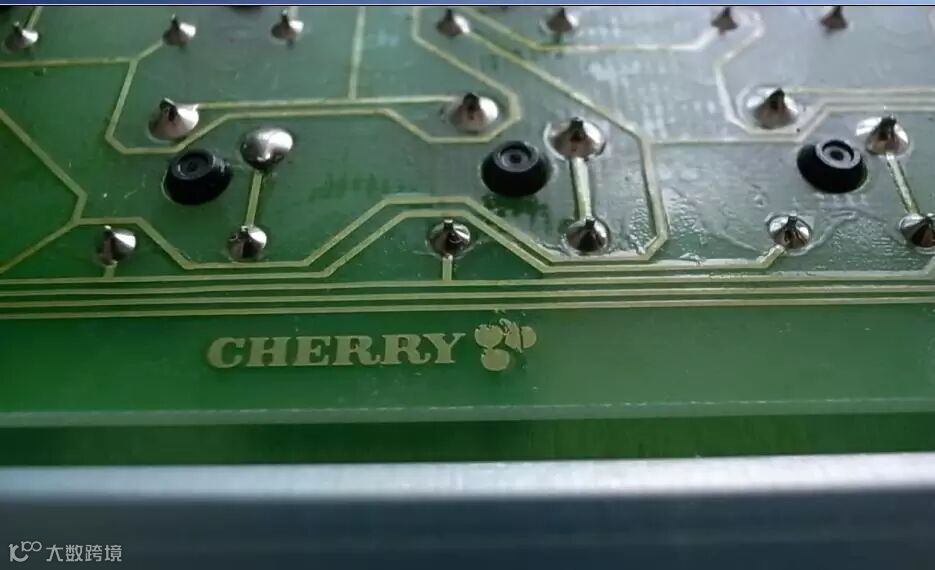

电路板上的logo证明了是纯正的血统

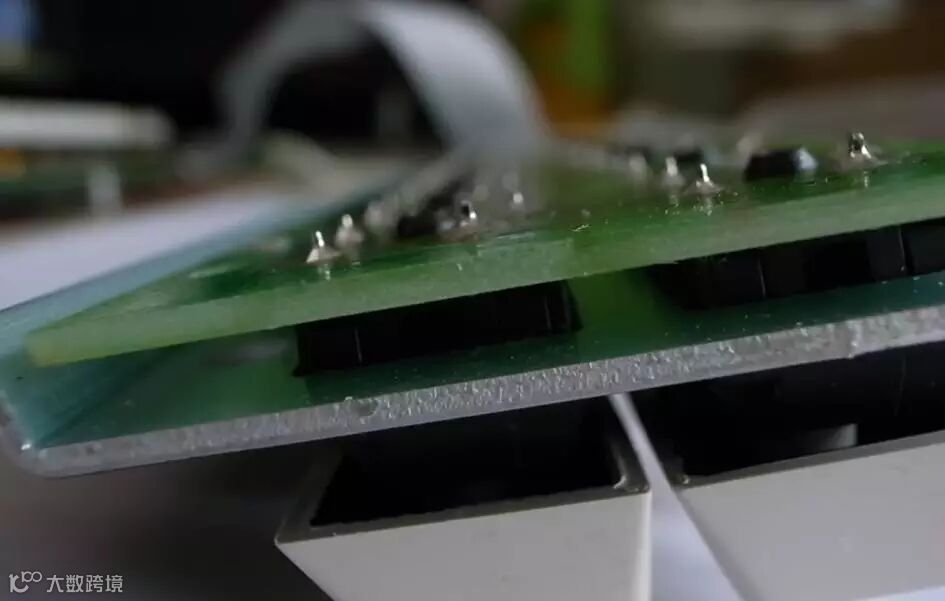

分几个不同的角度看一下
从上面可以看出 F区小钢板上的轴是不带支撑柱的

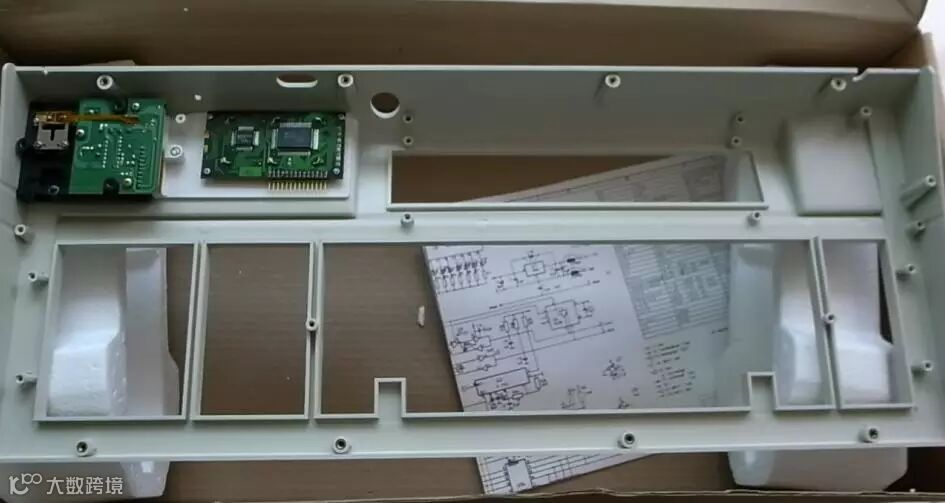

好了 只剩下外壳了 来看看外壳

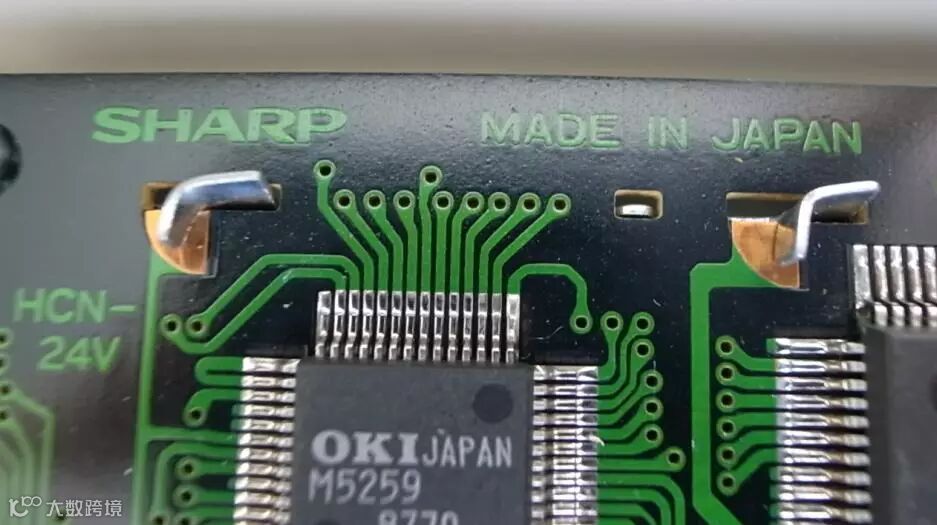

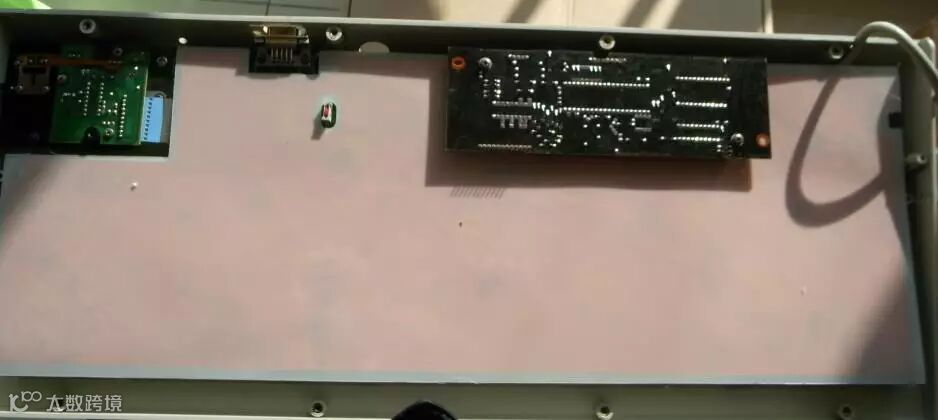

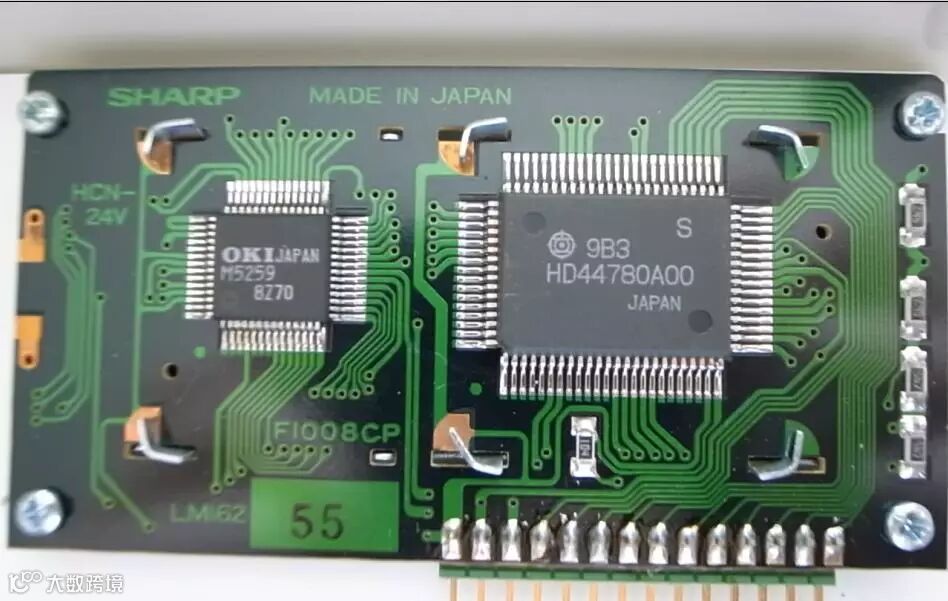

从上面可以看到液晶模块和读卡器模块 液晶模块是夏普做的
还有液晶模块的针脚
再来一张外壳的正面

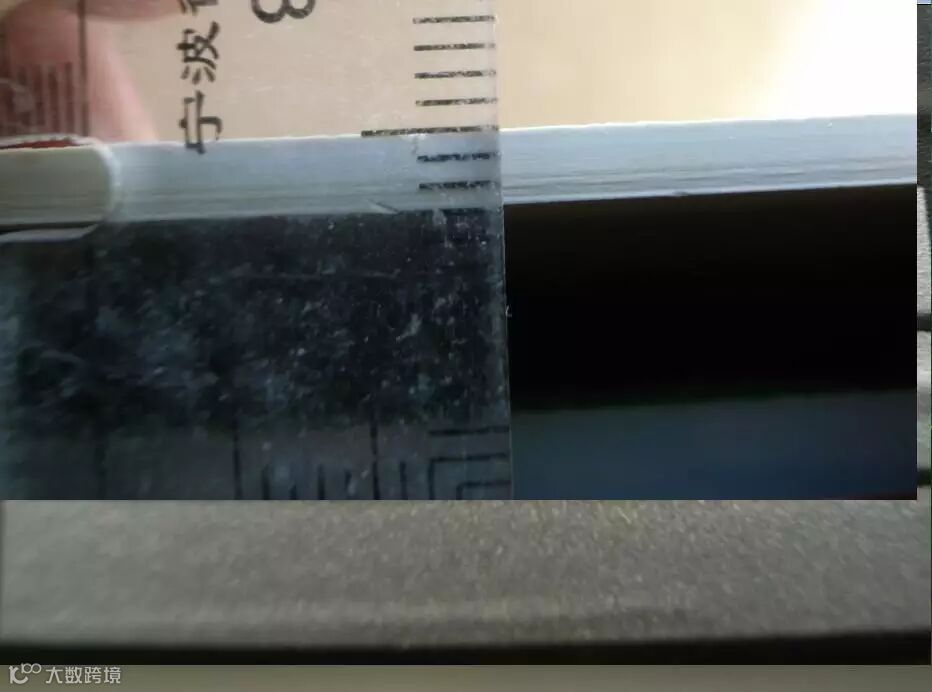

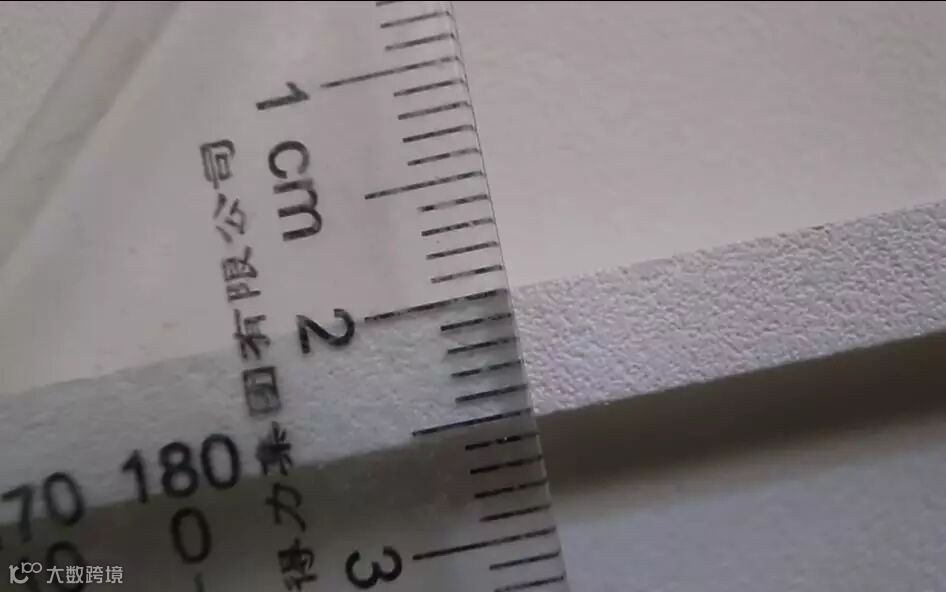

看看外壳的厚度
大功告成 拆解完毕 改上电啦 呵呵 这个键盘是全程无冲的 轴里面有二极管

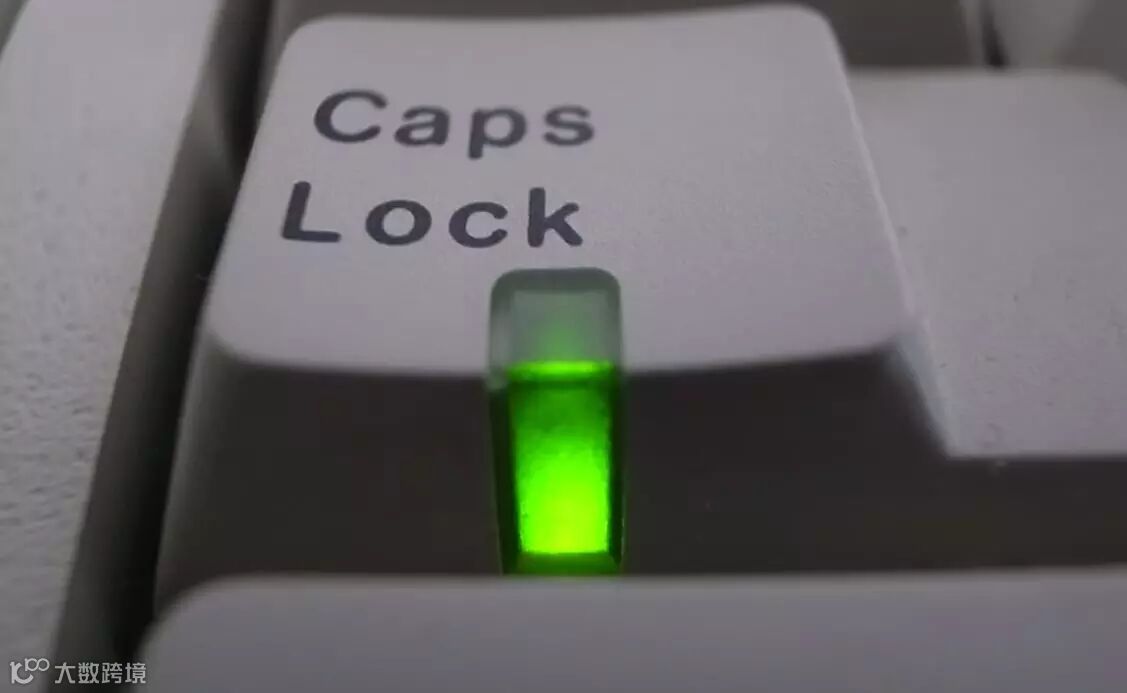

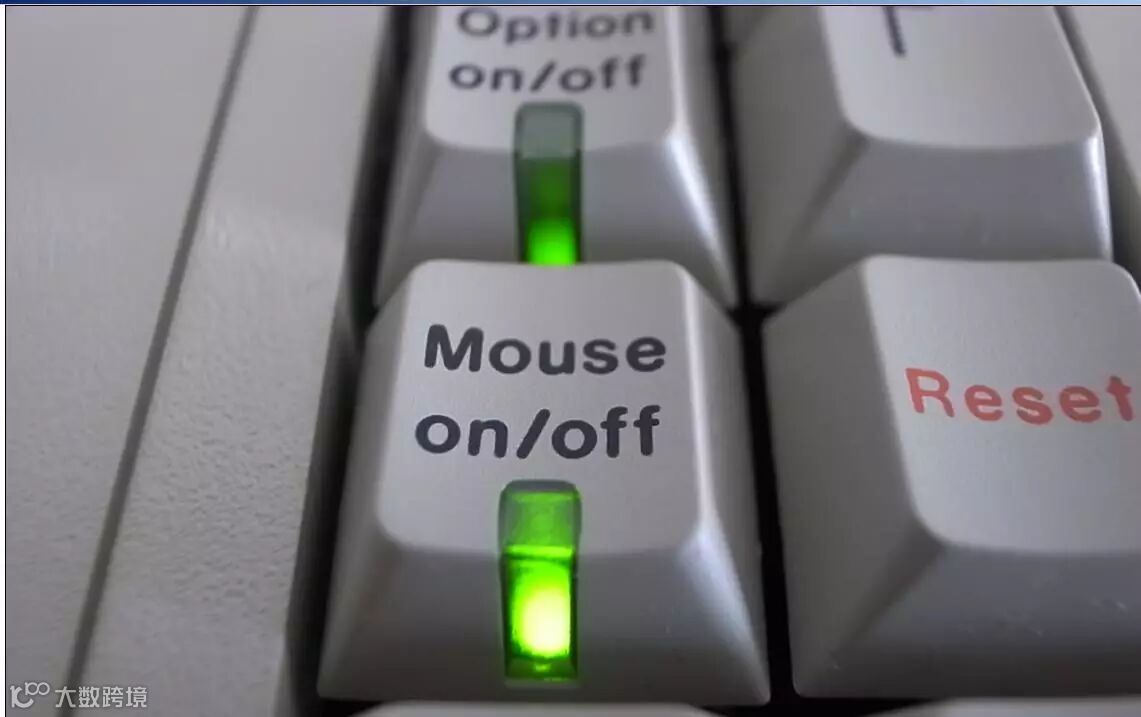

上电后 键帽灯很漂亮 我个人最喜欢白色键盘配绿色的灯

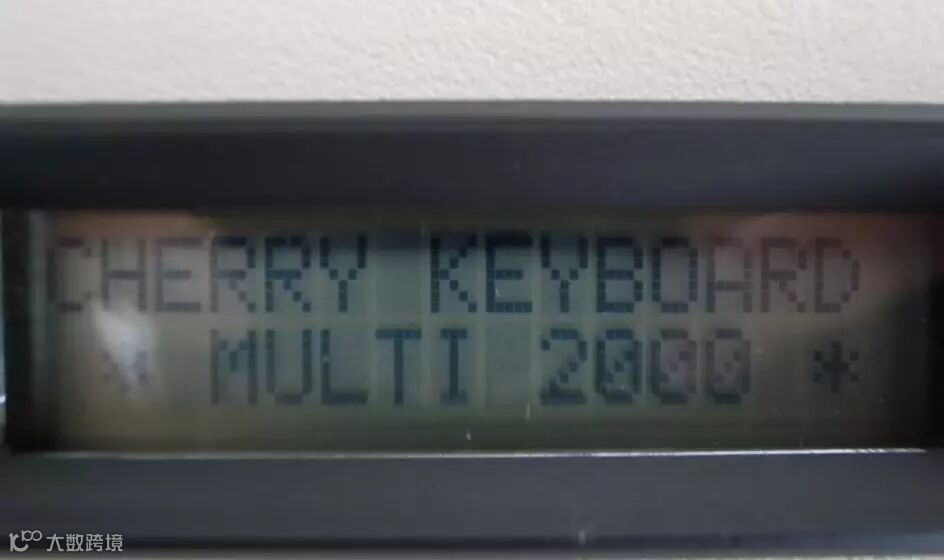

液晶屏的特写

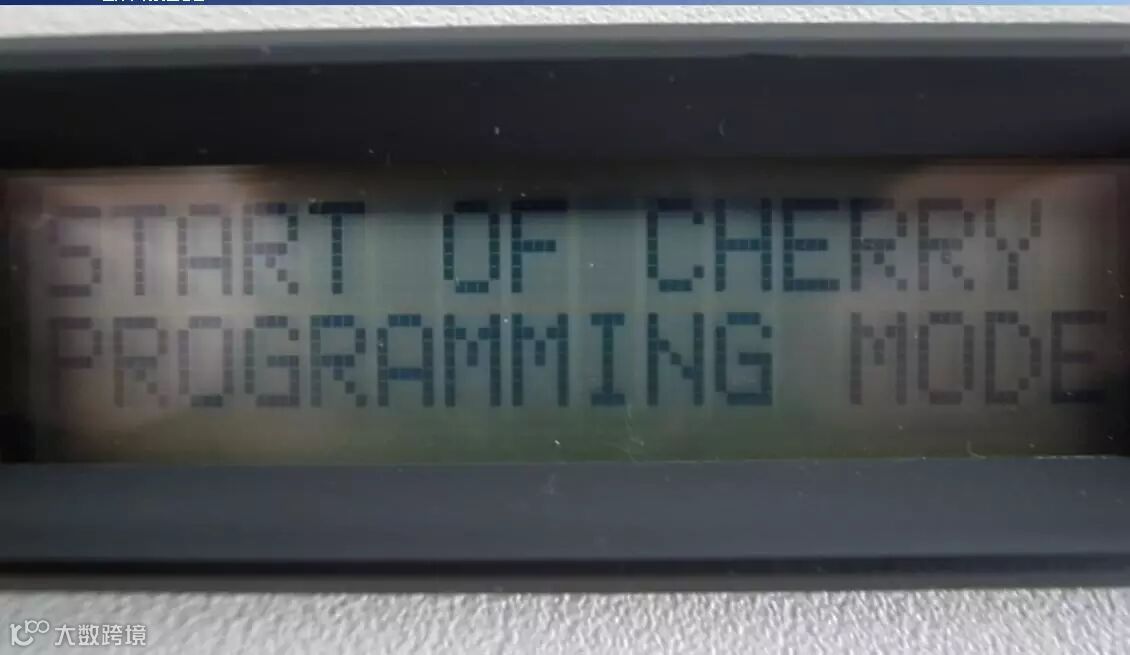

启动樱桃键后 液晶屏的特写
整个评测到这就结束了 最后把我的敬意献给我热爱的CHERRY
