近几年，随着国家政策的支持，不少人在自家屋顶装起了光伏电站。家庭屋顶光伏电站安装以农村自建房为主，从3千瓦、5千瓦到8千瓦不等。下面就讲一下家庭光伏电站安装注意事项。
一、光伏组件的搬运
施工人员在搬运组件时往往会很随意，搬运不当会对后期留下隐患。在组件搬运中严禁挤压或用尖锐物体碰撞、刮划光伏组件钢化玻璃，且要轻拿轻放，避免受到大的震动，以免造成光伏组件隐裂；另外，严禁踩踏电池板，以免造成组件损坏或人身伤害。
二、组件、支架的安装
（1）同尺寸、同规格型号的光伏组件才可以串联在一起，施工过程中每块组件的正负接头不可短接 ;
（2）螺栓、螺母等紧固件必须牢固固定；
（3）光伏组件之间的接插件必须连接牢固，光伏组串连接后应对组串的电压值进行测量，防止串错；
（4）光伏板压块必须安装紧固，防止压块松动，造成光伏板滑落伤人，且光伏板要安装平整，以免压块受力点不均匀造成光伏板隐裂；
（5）光伏的安装还要注意组件、支架的接地，组件需要依次接地连接，支架也同样需要接地。没有接地可能会带来电击事故，因此正确的接地很重要。
（图为组件支架用扁铁接地连接）
三、不可忽视的MC4接头连接
MC4端子压接时，端子内部金属部分必须要用专用压线钳压牢，线内金属丝不弯折。端子之间连接必须接触牢固，不松动。连接器连接不紧密易导致接口进水损坏组件，此外也容易出现接触不良，严重时会打火烧毁端子。

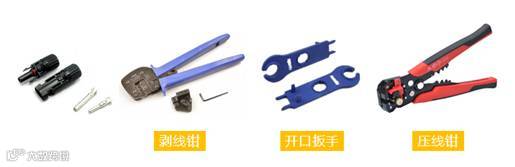

（图为接头安装专用工具）
四、直流、交流线缆安装工艺要求
1、直流线缆安装工艺要求：
（1）应使用光伏认证的专用电缆，保证防潮、防晒、防寒、防紫外线等。
（2）在安装时应做到安全、隐秘、美观的排布方式，一般情况下可以通过穿PVC线管沿墙角铺设，且管口用防火泥封堵。
2、交流线缆安装工艺要求：
（1）一般选用YJV型电缆，保证防火、防鼠、防蚁等。
（2）在安装中需要进行穿管处理并在管口用防火泥封堵。
（图为直流线穿管）

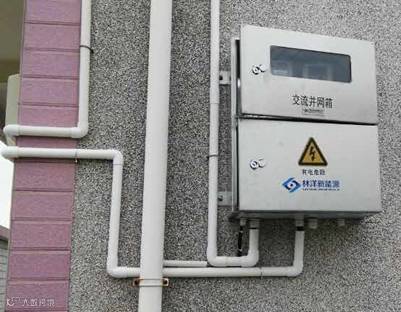

五、逆变器并网箱的安装
逆变器需安装在通风环境中，避免直接暴露在阳光下，防止因温度过高而降低它的输出功率。安装高度离地至少1.5m，同时应在安装时四周留至少20cm空隙，方便散热。
逆变器交流输出PE端要接地，通过接地端子连接到配电网上。同时逆变器与并网箱箱体也需要接地。
另外，施工安装前，施工单位应对整套施工图纸进行全面了解，不详之处应及时与设计单位联系，安装时严格按照施工图纸及国家有关施工规程、规范进行。
作者：林洋新能源研究院 岳建辉
