集中式逆变器和组串式逆变器是光伏电站设计方案中两种常用的设备，下文针对以上两种逆变器的系统成本和投资收益进行技经分析。
图1 集中式逆变器 图2 组串式逆变器
1两种逆变器优缺点介绍

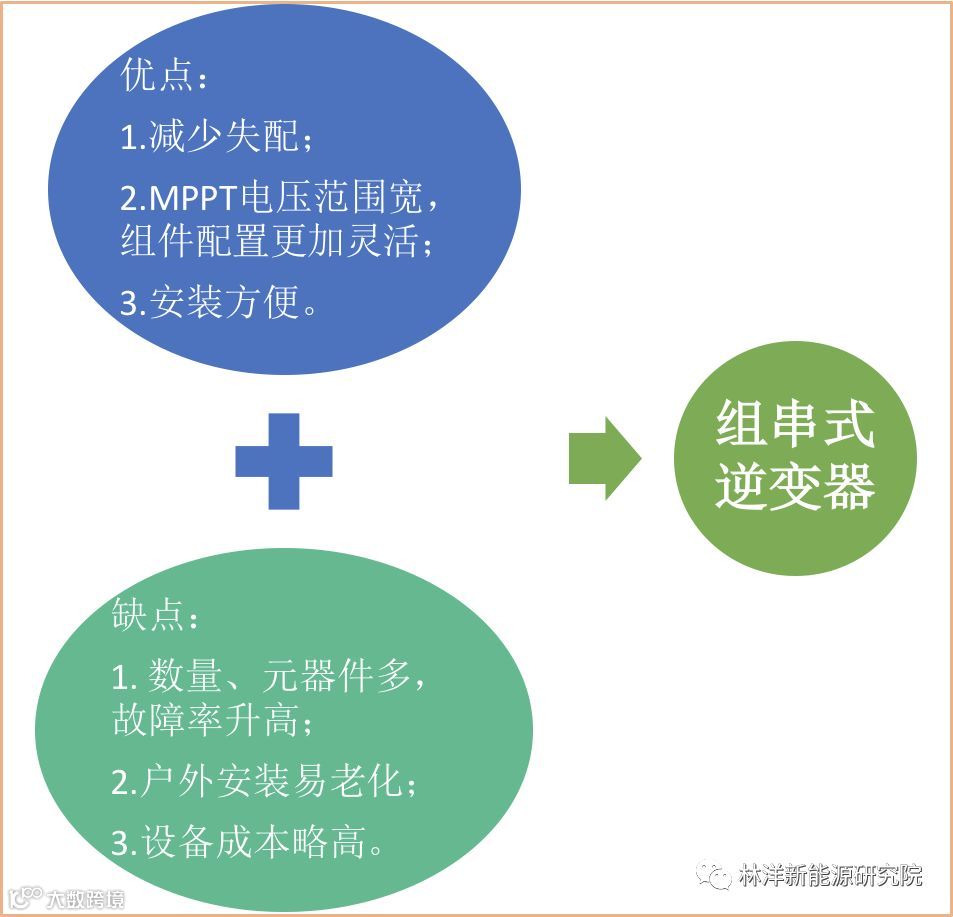

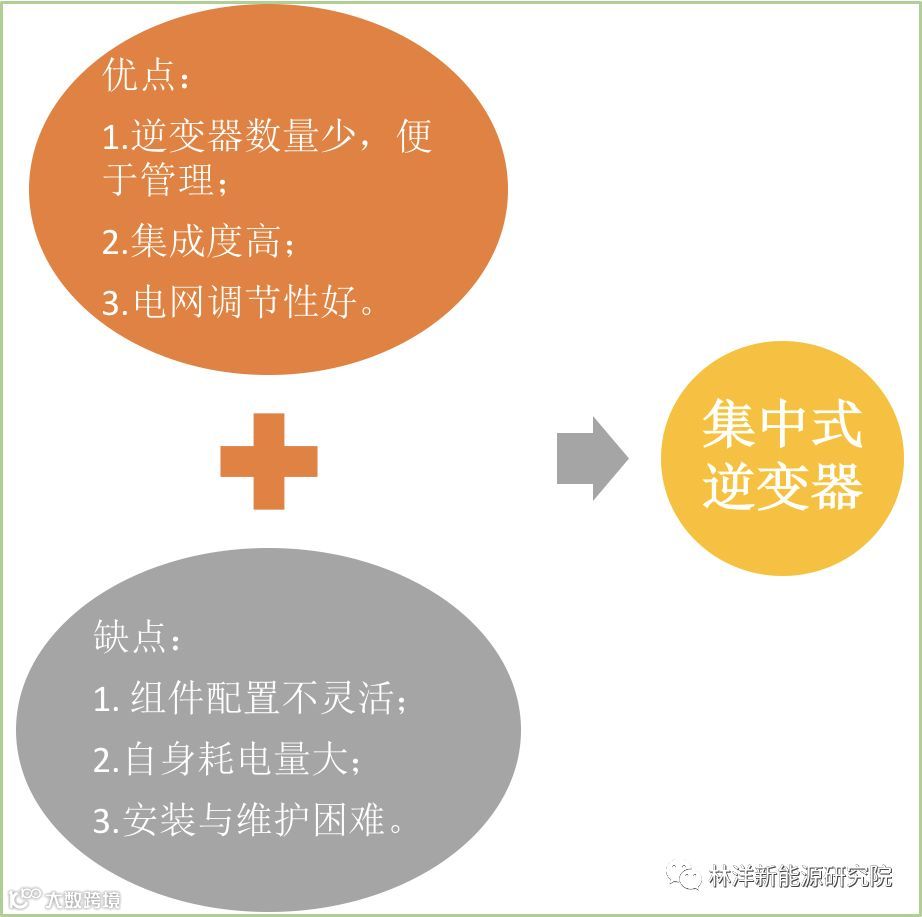

集中式逆变器是将经过汇流箱汇总后的直流电转变为交流电后再经由箱变升压，最后并网；组串式逆变器是将光伏组件产生的直流电直接转变为交流电后再经过汇流箱汇总、箱变升压，最后并网。因此，集中式逆变器的功率相对较大，组串式逆变器的功率相对较小。光伏电站中一般采用500kW以上的集中式逆变器或者50kW以下的组串式逆变器。二者主要优缺点如下：
2技经对比分析
为更精确计算两种逆变器的内部收益与回收期，综合考虑系统发电量、成本等因素来进行分析。发电量方面，集中式逆变器系统效率取业内默认数据80%，假设组串式逆变器的系统效率相较于集中式逆变器能达到82.4%。基于此前提，在相同条件下的双面组件混凝土屋顶电站，选取三种不同的设计方案进行投资收益对比，分别是：集中式逆变器方案、70KW组串式逆变器和100KW组串式逆变器方案。综合考虑各种方案的设备以及材料成本，具体分析见下表：

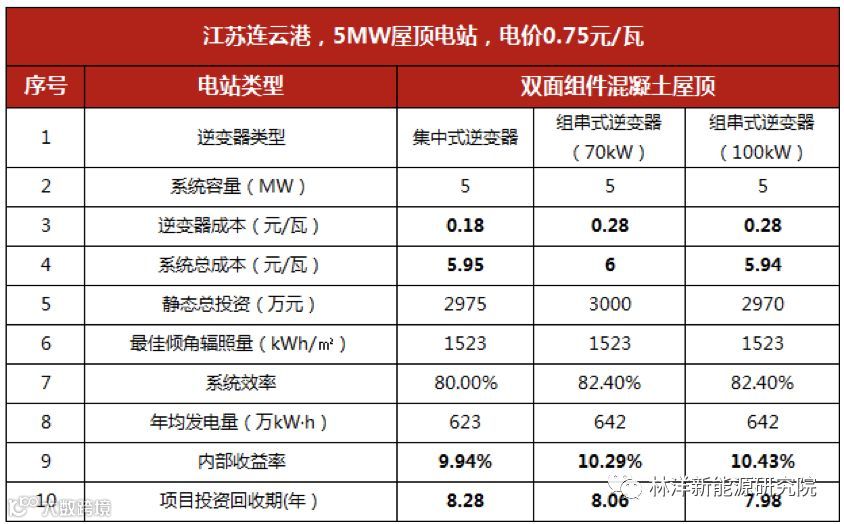

表1 不同型号的两种逆变器技经分析
说明：表中序号4“系统总成本”并非单纯根据逆变器的差价增减，是综合考虑不同逆变器的设计方案中设备基础、电缆用量等影响成本的因素，最终得出系统总成本单价。
结论：通过计算，集中式逆变器方案、70KW组串式逆变器和100KW组串式逆变器方案三种方案中，100KW组串式逆变器方案系统成本最低（5.94元/W）、内部收益最高（10.43%）、投资回收期最短（7.98年），为三种方案中最佳设计方案。
