【喵观察】国网新规范发布带来的变化——从国网2020版电能表技术规范发布说起

电力喵

2020-08-25

导读：导读 2020年8月20日，国家电网公司在其电子商务平台发布了8个产品的通用技术规范，包含的产品分别是

导读

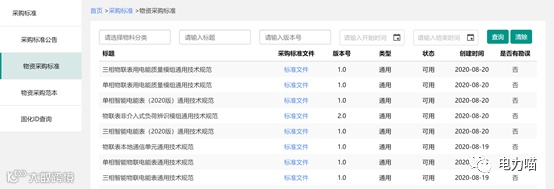

2020年8月20日，国家电网公司在其电子商务平台发布了8个产品的通用技术规范，包含的产品分别是：

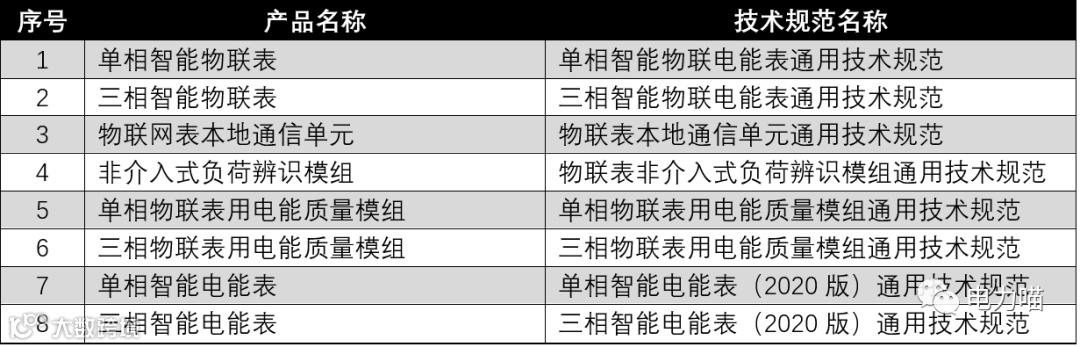

表1 产品与技术规范对应表

1.技术规范性质

本次发布的技术规范文件还未申请企标编号，且从技术规范总则中的描述来看，目前的版本主要为了解决后续试点招标的需要，预先推出的一个招标技术规范，因此严格意义上来说还不是企标版本。

目前，符合IR46标准的电能表国家标准（GB）以及JJG检定规程都还未发布，JJF型式评价大纲已经进行兼容（发布版本为：JJF1245.1-2019 安装式电能表型式评价大纲通用要求）。

在国标发布之后，后续应该还会发布正式的国网企标版。

2.产品定位

根据本次发布的产品序列来看，未来国网电能表需求将分两条序列，即智能电能表产品序列和智能物联电能表产品序列。

从目前产品的定位来看，单相智能电能表（2020版）和三相智能电能表（2020版）也不再是过渡版的角色，智能电能表（2020版）也将纳入为标准表型，做为符合IR46标准的低配版表型应用，而智能物联网表做为符合IR46标准的高配版表型应用。

单相智能电能表产品序列主要有四款产品：单相智能物联电能表产品序列主要有一款产品，分别是：

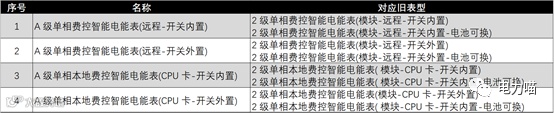

表2 新旧版本单相表型变化情况（1）

表3 新旧版本表型变化情况（2）

备注：对应旧表型主要参照2020年第一次集中招标所需求的表型

三相智能电能表产品序列主要有八款产品，三相智能物联电能表产品序列主要有4款产品，分别是：

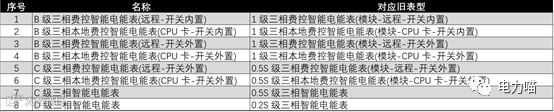

表4 新旧版本三相表型变化情况（1）

表5 新旧版本三相表型变化情况（2）

3.产品特点

3.1智能电能表（2020版）

智能电能表（2020版）是在2013版智能电能表基础上设计的，在设计原则上也向IR46标准靠拢，对IR46标准进行了部分适应。

除标准适应性层面之外，本次调整首先在表型方面取消了不带通信模块的智能电能表表型，在通信协议上不再支持645而仅支持698，同步取消了电池不可换的表型。

在产品结构设计上，外观结构完全延续了2013版智能电能表的外观结构要求，内部硬件设计增加了硬连接要求，同时明确了端子盖铅封同时支持穿线式或嵌入式兼容的方式。

在产品功能设计上，显示内容、冻结数据、费率支持数、事件记录和事件告警等功能提出了优化要求。

3.2 智能物联电能表

在标准适应性层面，完全符合IR46标准要求。在通信协议上只支持698。但目前的698协议还需要做一些的针对性扩展，相关工作正在进行中，但还未发布正式的修订版通信协议。

在产品结构设计上，完全采用模组化设计，分计量模组、管理模组、和扩展模组。扩展模组方面支持带强电和不带强电两类扩展模组。

在产品结构设计上，为了不影响检定流水线，外形尺寸上与智能电能表保持一致，但在显示尺寸、结构件温升方面提出了要求。

在产品功能设计上，电源自适应、准确度等级、电流规格、负荷开关、通信功能、计量误差自监测、端子座温度监测、数据冻结、停电唤醒、操作系统、费控功能、软件升级等方面提出了新的要求或在智能电能表基础上进行了优化。

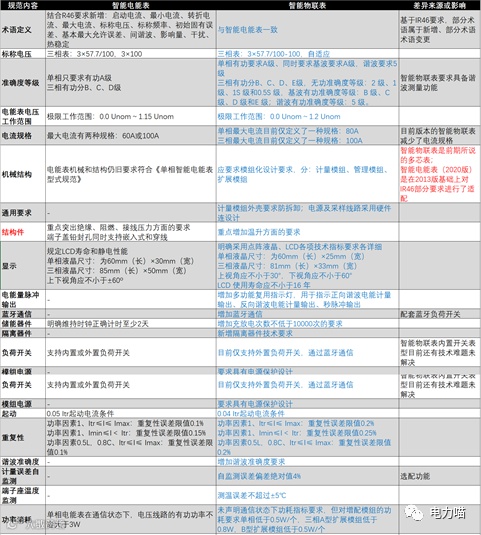

表6 智能电能表和智能物联表技术规范差异

附1：产品外观图

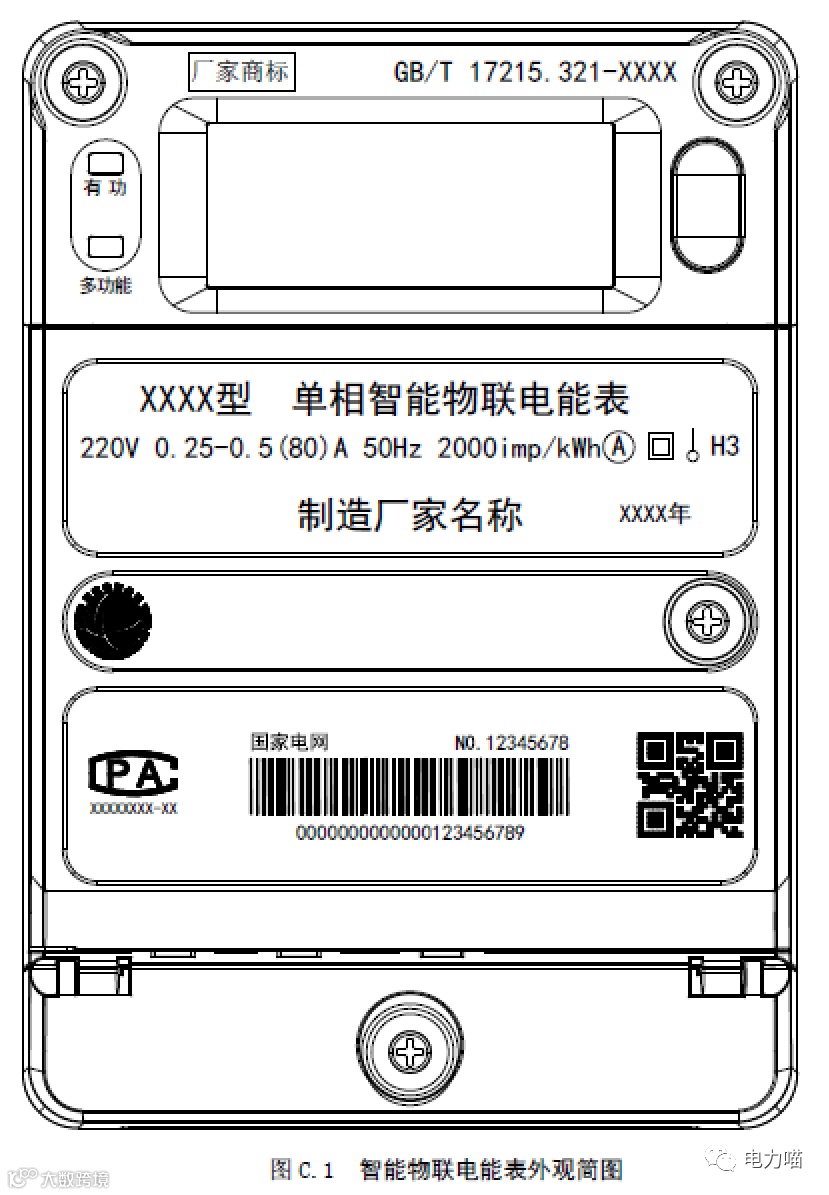

（1）单相智能物联电能表外

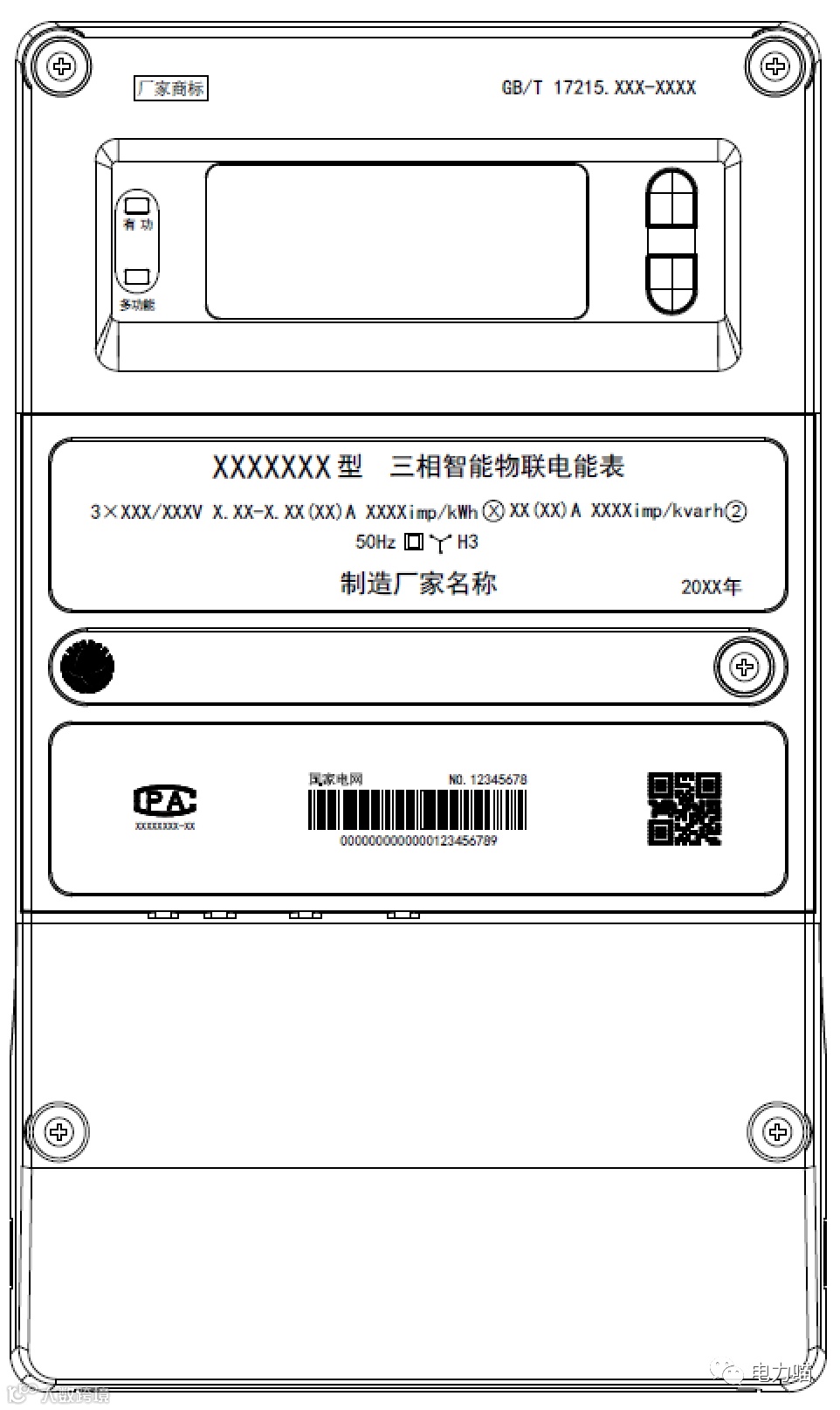

（3）三相智能物联电能表

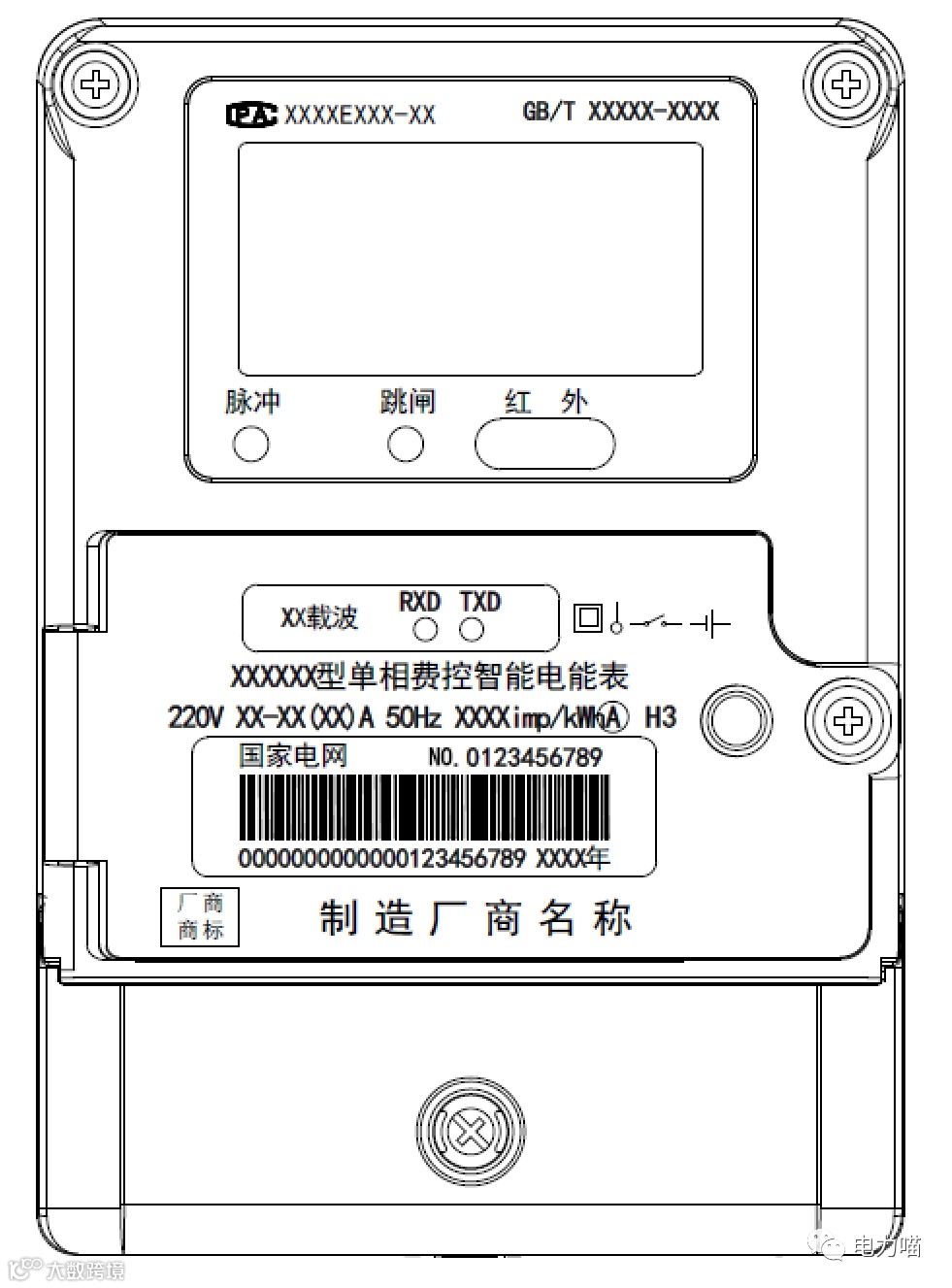

（2）单相智能电能表

（4）三相智能电能表

市场看点

a.由于智能物联表未设计支持CPU卡本地预付费表型，使用CPU卡本地预付费的省市（主要是北京、四川、宁夏、新疆、天津），会否使用只支持远程预付费的智能物联表呢，这涉及到之前那么多年的用户习惯培养是否要重新培养。

b.技术规范中提到：“建议各供应商将电能表生产制造过程关键质控点监测信息及数据接入计量设备质量（NQI）服务平台。”从当前的文字表述来看，是“建议”，后续会如何执行，需要跟踪观察。同时，NQI执行到什么程度，可能会对电能表供应商的面貌、投资产生重要的影响。

c.根据最新的寿命要求，不管是智能电能表还是智能物联表，对寿命要求都提高到了16年，那么从“定期检定（目前是8年）”更替为“在线校准+核查”的方式是否可以同步开展了，相关技术储备是否具备了与新规范电能表使用同步开展的条件。

d.根据初步测算，智能物联网的常态采购成本预计超过原先智能电能表采购成本的70%~100%，因此，后续哪些电力公司会选用，使用规模会如何，在“勒紧裤腰带”成为政府和国资管控新常态的大背景下，存在较大的不确定性。但IR46标准的推进，基本会按正常节奏。

e.从本次规范发布的时间点来看，2020年国网第二次电能表招标，这两个系列的电表基本确定都会招标，2013版可能不会使用或者仅余少量需求，但从风险控制的角度来说，在第二次招标中，2013版应该继续招标，且应占一定水平的比例。

f.结合前文所说的符合IR46建议的国标还未发布，那么在第二次招标前能否发布（当然，即使不能发布，也暂时能采用承诺的方式解决），发布后各电能表企业是否能够顺利取证，以及下一步国网计量中心的全性能检测报告是否能顺利取得，有多少家能顺利取得（目前2020版多数都在送样中，问题不大，智能物联表进度较慢），都会对后续的供货产生影响。当然，从CPA的角度，也可以采用过渡性方法，即：老版本GB标准配合JJF1245.1-2019的方式，取得CPA证书。但是目前不少省市计量院可能还不具备执行JJF1245.1-2019的能力（主要是设备和试验能力建设，这涉及资金预算等问题）。
