原创.技术 | 风机盘管温控面板控制功能技术探讨

得益于自动控制技术的快速发展，温控器面板工艺也有了很大的变化，目前主要以宽大的面板设计、触控技术、智能为发展方向，温控器变得更加美观，操作便捷、智慧化。

温控面板从第一代纯机械式的按键操作，演变为第二代液晶按键，以及第三代液晶触控。控制上从简单的机械式手动操作（设定好了之后，即使室内温度达到设定温度，风速始终不变不节能、不智慧），向具有多种情境模式控制（具有微处理单元，可根据现场温度实现自动控制）方向发展。

1 技术梳理

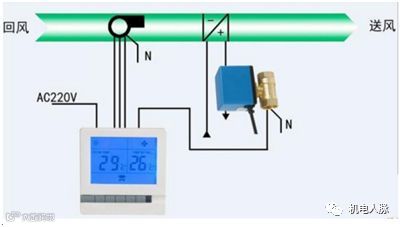

当室内温度达到设定温度时，风机盘管的水阀及风机都如何动作呢？

对于这个问题，以前也没有细究过，虽然也简单知道些，比如传统的机械式的控制面板的控制，但是对于后续推出的液晶控制产品，内置了微处理单元，可以根据温度实现不同的自动控制逻辑；同时各家产品在初始设置上可能也存有差异，所以短时间内无法确定具体的控制逻辑。

为了弄清楚这个问题，我同时向市面上主流的温控面板厂家进行了技术咨询，针对他们的反馈、结合自己的理解进行了梳理，以表格形式展示，具体详见如下，供各位阅读者参考。（温馨提示：横屏查看，效果更好哦）

（其中可能存在不对或者不准确的地方，欢迎大家提出疑问并进行讨论）

附表：

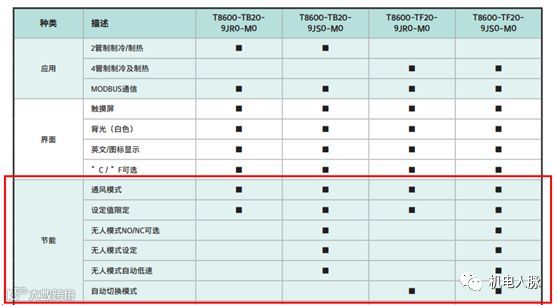

以下为JS厂家T8600 MODBUS系列触控屏温控器，横向为不同系列产品，纵向为不同功能应用，其中从红色圈注——节能项中，我们可以看出目前节能控制模式，包括通风、无人模式、自动切换模式等，且不同系列产品具有的控制模式也不同。

（注：产品选型时，需结合实际功能需求选择不同的系列，避免误选择，导致无法满足要求或返工造成成本增加及进度延后。）

2 小结

综上，结合以上技术梳理表的情况，温控面板目前主要有自动模式、无人模式、手动模式、以及联网远程控制等多种控制模式。

当室内温度达到设定温度时，

水阀的控制：不论哪种模式，风机盘管的水阀都是关闭状态（各家产品都差不多）；

风机的控制：不论哪种模式，风机盘管的风机都是开启状态（因产品不同稍微存有差异，HN产品都是开启状态，JS产品自动模式时风机是关闭状态，其他模式无差别）；在保持风机开启的状态下，除手动模式保持原速运转（不节能），其他模式都自动切换到低速运转。

（对于风机是开启还是关闭，个人观点倾向于开启状态，保持低速运转比较好，毕竟风机盘管除了要达到舒适的温度外，同时还需要保持室内空气的流动性。）

作者：【卓展】上海分公司

                    弱电负责人--孙明显
