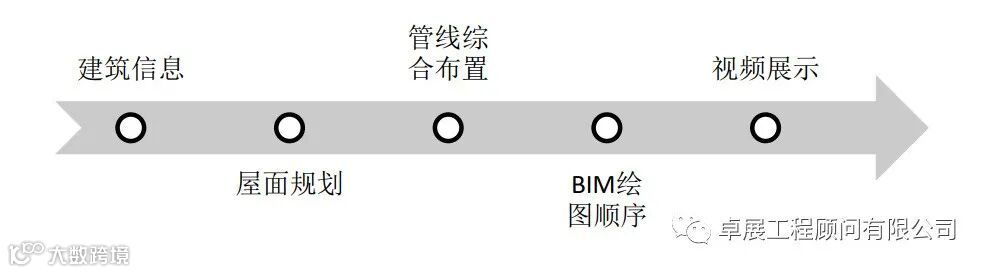

第一步骤：建筑信息

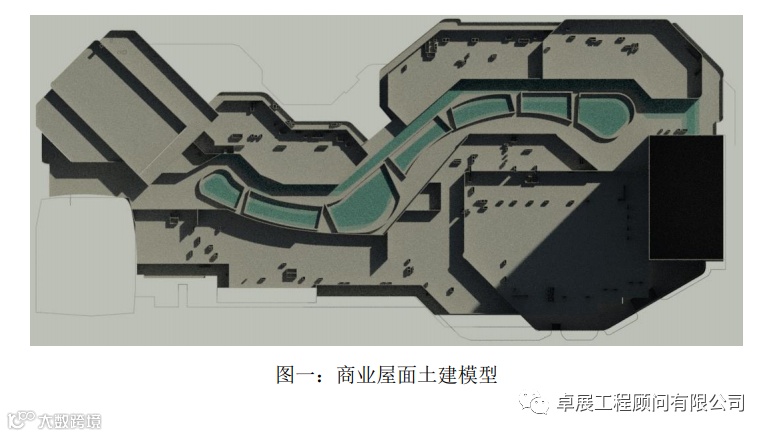

需要与建筑单位确认屋面的高度，围挡高度，天窗范围及其高度，绿化地带等，确认好屋面信息之后，利用REVIT软件绘制土建模型。
第二步骤：屋面规划

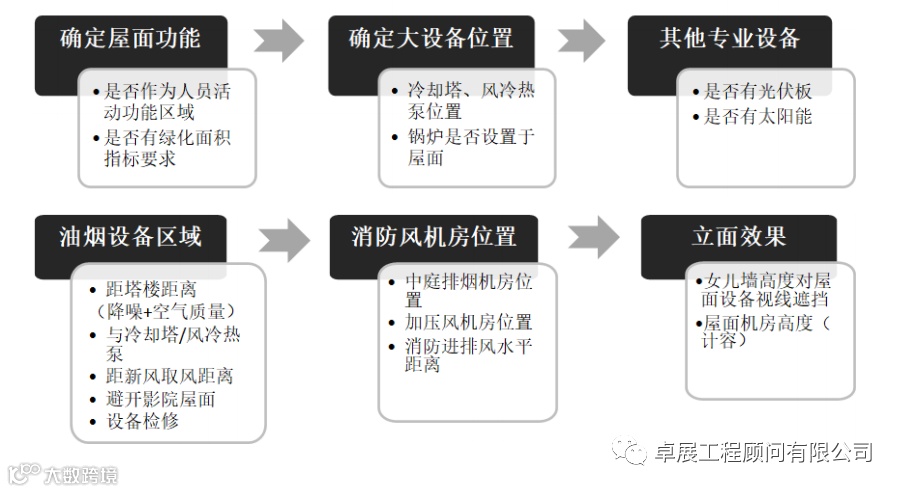

针对屋面大设备区域展开总结四点
关于冷却塔的布置要求总结：
1.冷却塔应距相邻噪音敏感建筑（办公楼、住宅楼、公寓等）≮30~50m；
2.冷却塔应远离集中排油烟风口布置，尽量布置在上风侧，水平距离≮15m；
3.冷却塔应尽量单排布置，两排布置时，间距不小于进风口的2倍。
关于锅炉的布置要求总结：
1.锅炉放置屋面需采用室外型锅炉（集采内）或者增设锅炉机房；
2.锅炉放置室外距离噪音敏感建筑（塔楼、住宅楼、公寓等）不小于30m；
3.锅炉放置人员密集的场所的上一层需设置夹层；且与屋面安全距离≮6m。
关于排油烟点位的布置要求总结：
1.排油烟点距塔楼投影、冷却塔、屋顶花园、公寓、住宅楼不小于30m；
2.排油烟点处于清洁区域下风侧。
3.经过油烟净化和UV净化除味装置处理后的油烟排放口与周边环境敏感目标距离应≯10米（有条件尽量远离）。
关于女儿墙高度与检修通道要求总结：
1.女儿墙高度宜与设备高度相同或者高于设备高度；
2.冷却塔高度（含基础）处女儿墙宜取7.5m（各项目需视冷塔高度分析）；

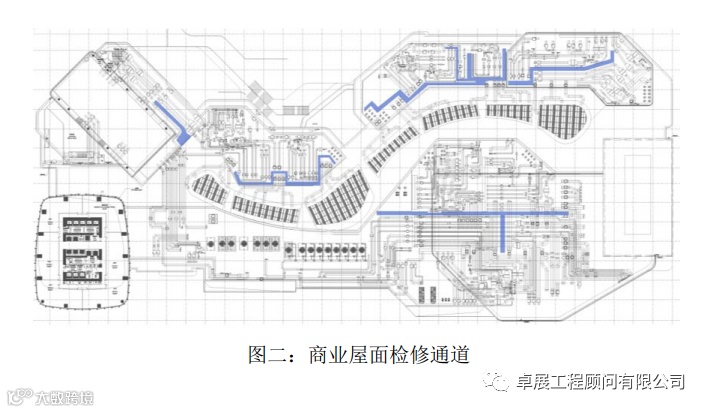

3. 检修通道需要可检修、运输每一台设备，局部区域可以搭建马道。
-
排烟、加压送风、消防补风与平时使用的风管无距离要求，但是排烟口与加压送风口、消防补风口水平距离≮20m；垂直距离≮6m（排烟在上）。 -
排风口（普通排风）与进风口（取风点、新风点）水平距离≮10m（异味、事故翻倍）且宜在不同方向上设置；垂直距离进风口低于排风口3m以上。 -
排油烟排放口定下之后进而确定：油烟排放口与取风点、新风点水平距离≮20m，且新风口应布置在排风口上风侧。 -
风机设备间距取600mm，油烟净化器设备间距取800mm。
第四步骤：画图顺序

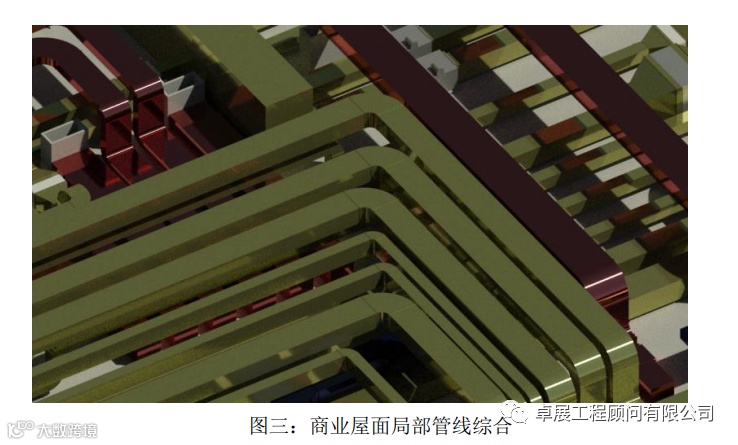

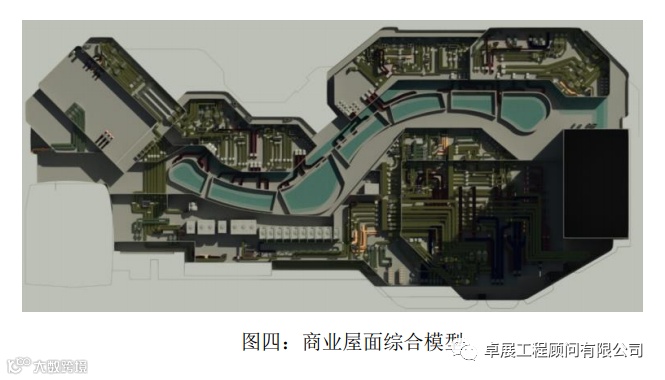

使用REVIT进行绘制3D图时，先分好工作集或者系统类型，这一步骤就像CAD中的设置图层；之后根据屋面规划的情况绘制管线及设备，最终的效果经过渲染之后，如下图。
