在这个劳动者的节日，让我们一起走近汉口路50号大楼（原大清银行）修缮改造项目，一同回顾我们的劳动者是如何让这栋百年建筑旧貌换新颜。

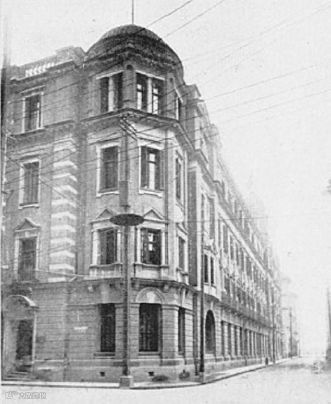

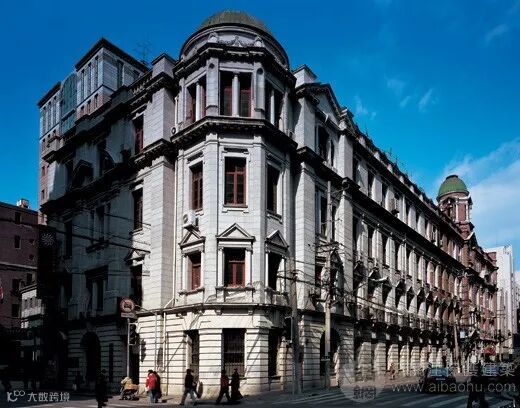

大清银行大楼
→
中国银行的前身是大清银行。1908年，由通和洋行设计、华商协盛营造厂建设的汉口路50号大楼建成，大清银行上海分行即定址于此。而在百年之后，我们的劳动者赋予了这栋历史古建筑新的活力。
项目信息
项目名称：汉口路50号大楼修缮改造工程
建筑原名：大清银行大楼
项目地点：黄浦区汉口路50 号/四川中路268～270 号
委托单位：中国银行股份有限公司上海市分行
总包单位：上海建工一建集团有限公司
原设计方：通和洋行
原营造方：华商协盛营造厂
建筑风格：具有巴洛克特征的古典主义风格
建筑结构：砖混结构
保护批次：2005 年被列为上海市第四批优秀历史建筑保护单位
建筑层数：4 层（第五层为阁楼）
占地面积：约2580 平方米（基地东北角空地约650 平方米）
建筑面积：6856.9 平方米、另有产证在录搭建237.6 平方米
黄浦区不可移动文物（编号115）
项目荣誉
__
___
_____

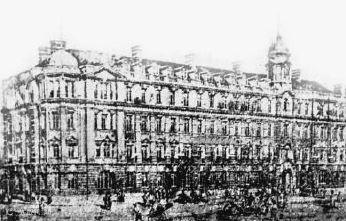

大楼修缮前

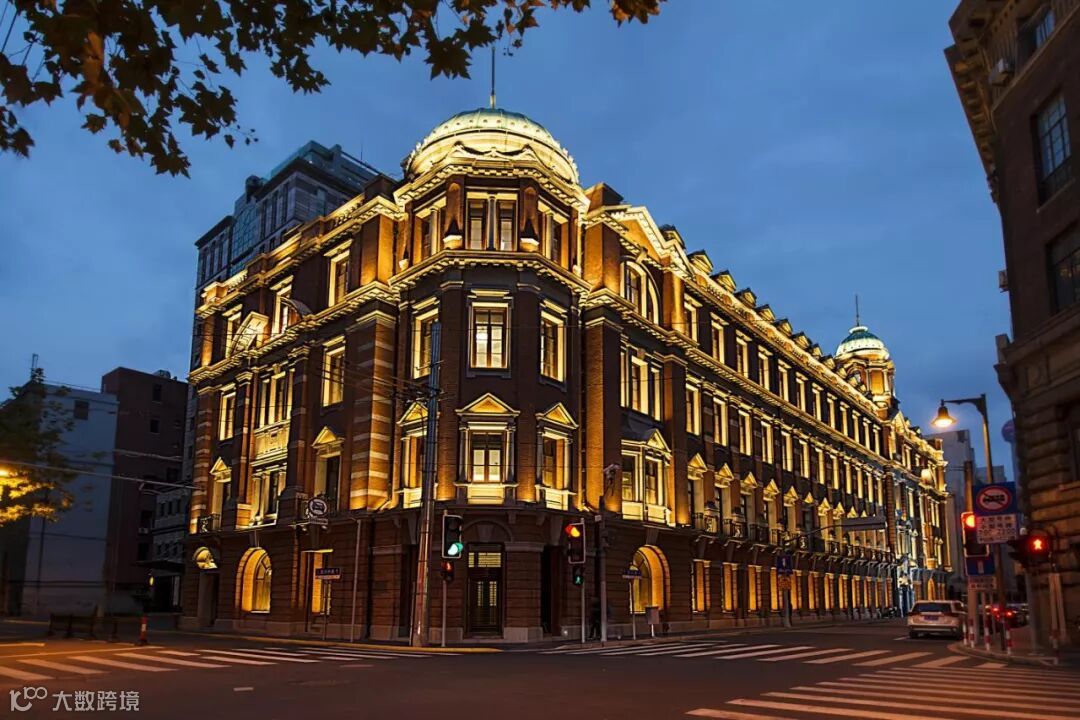

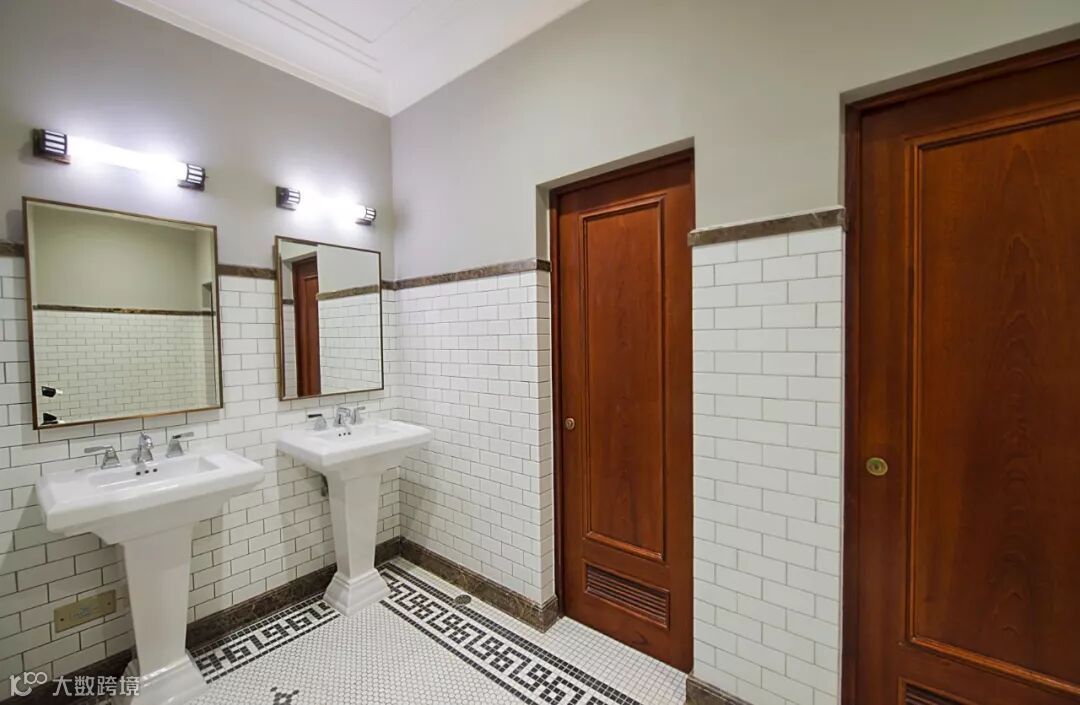

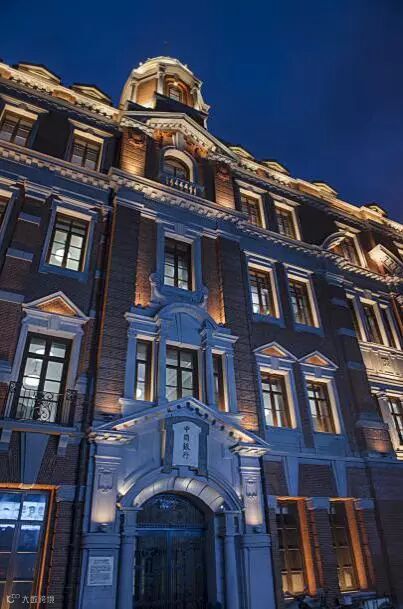

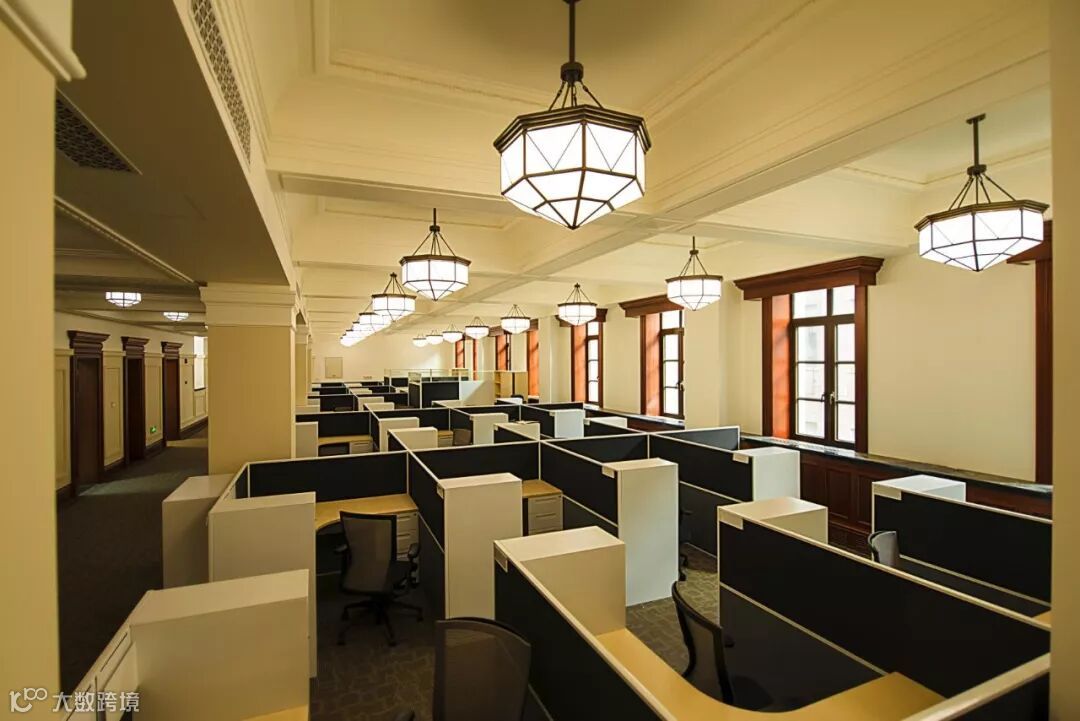

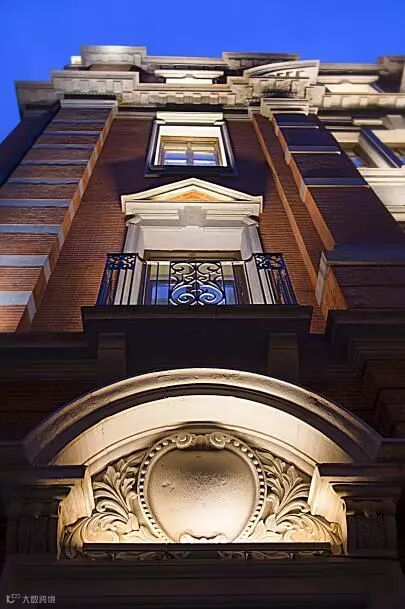

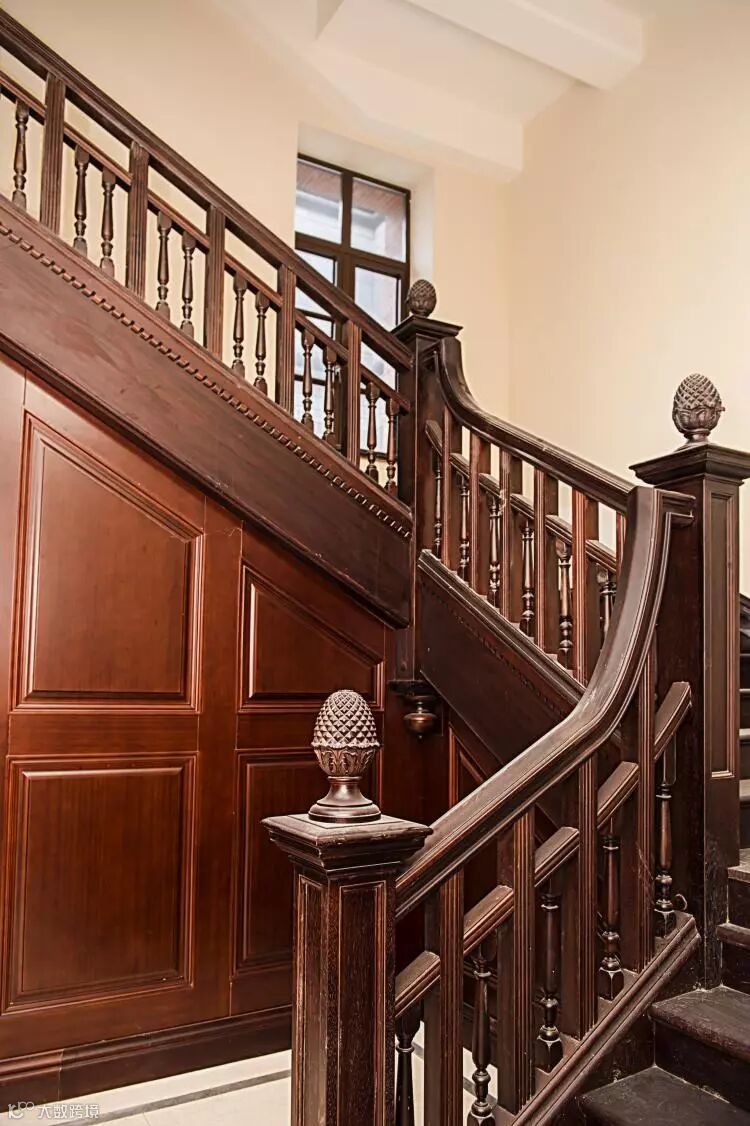

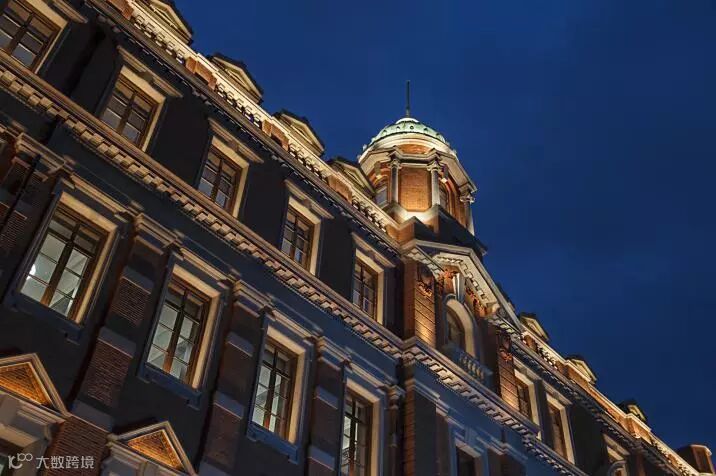

大楼修缮后
____
______
________
结构改造

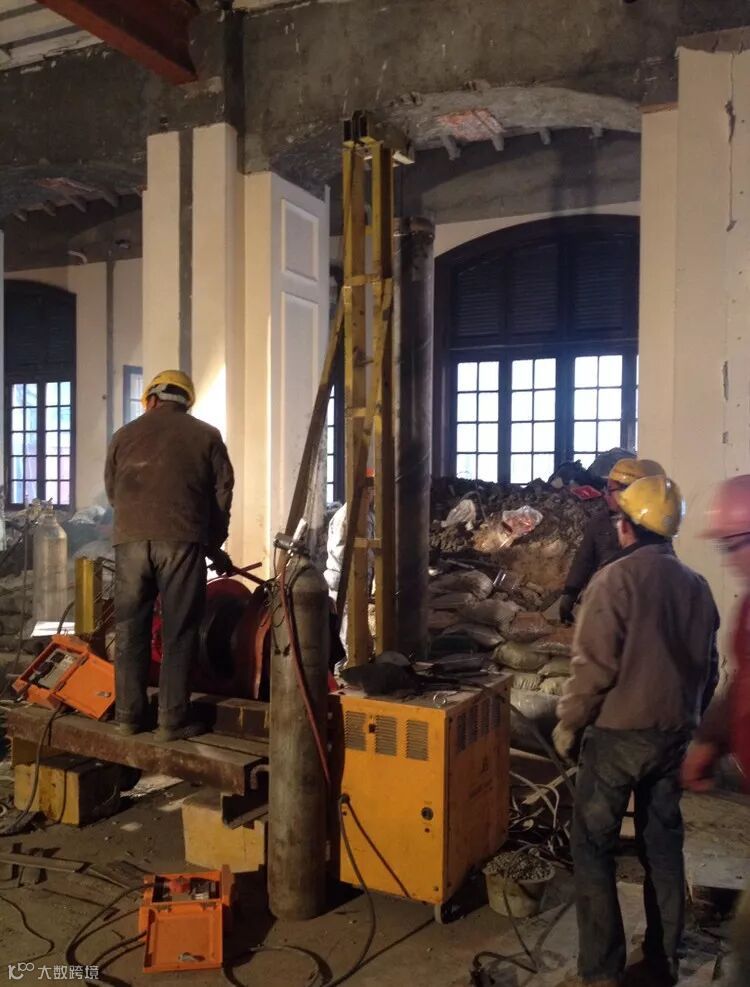

桩基施工
1
采用钢管桩+条形基础的形式，替换原有砖基础；沉桩采用“管底小锤击桩”的施工工艺。
2

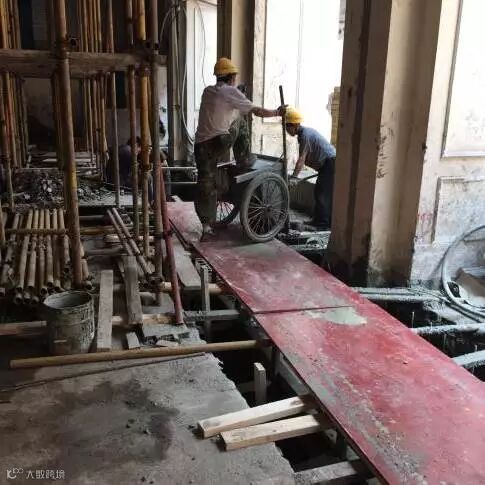

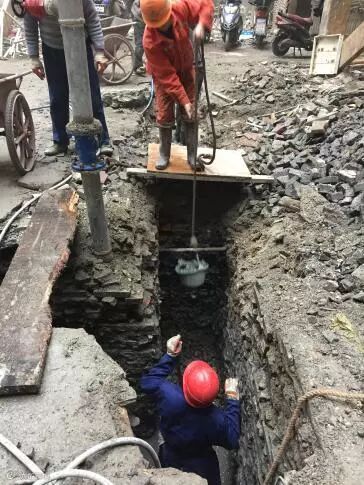

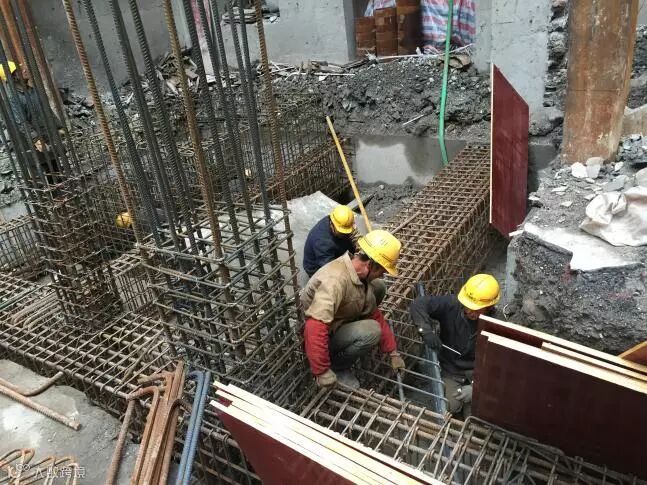

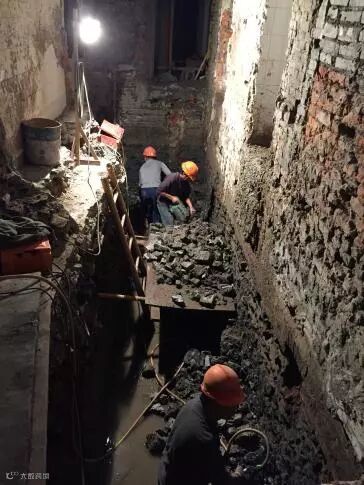

基础施工
因空间限制基础施工采用人工挖土的方式进行，模板和钢筋完成后进行混凝土浇捣。

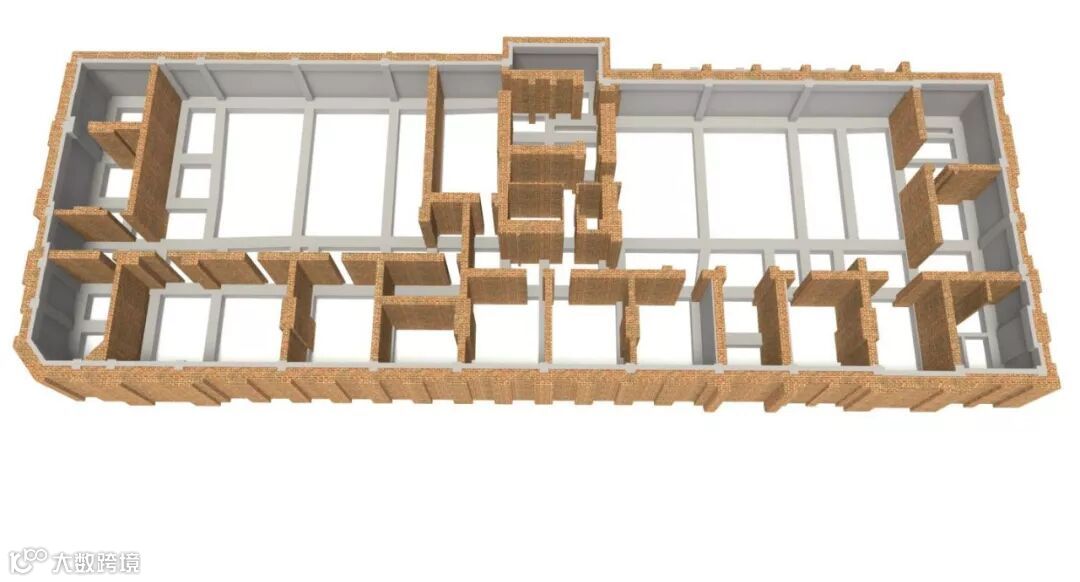

内、外衬墙加固
3
于外墙内侧设置100厚的内衬墙，并设置扶壁柱、环梁，对外墙进行永久性加固；大楼室内设置钢框架结构体系，外墙墙体设置钢抱箍，抱箍同室内钢框架进行连接；采用砼结构及临时钢支撑对外墙进行加固。
4

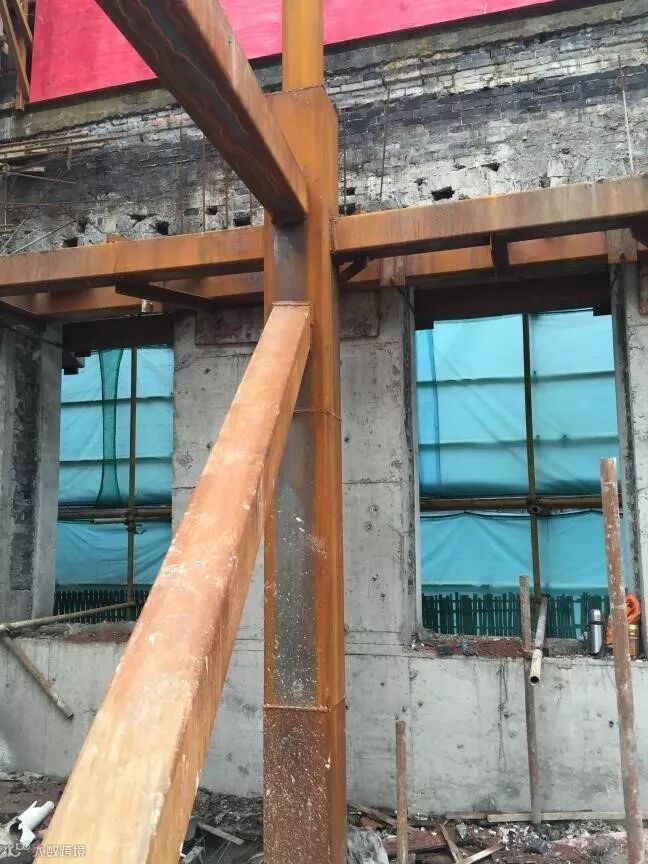

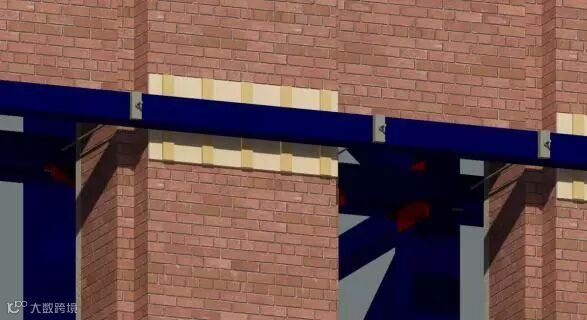

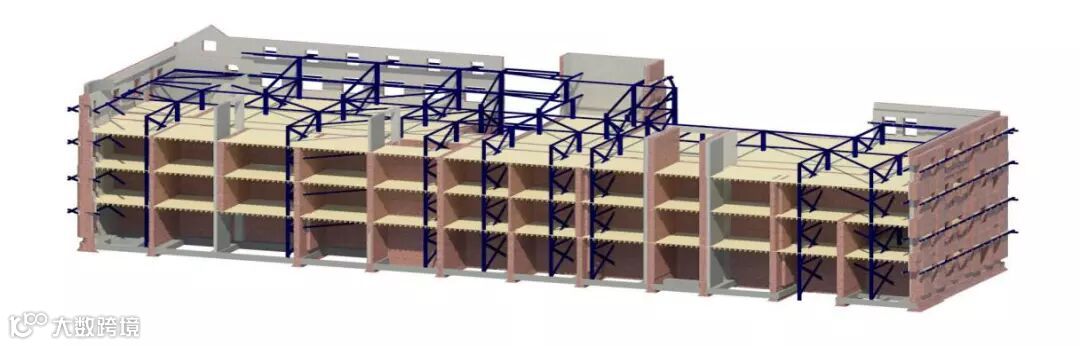

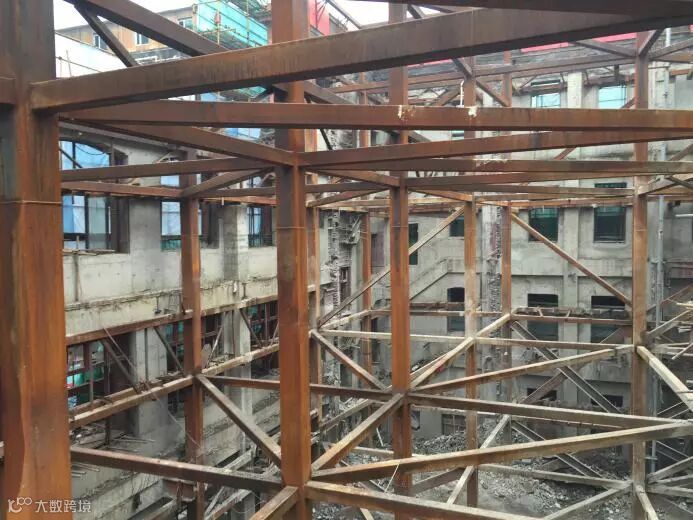

钢支撑体系加固
临时钢支撑系统主要有两部分组成：室内钢框架和外墙钢抱箍，钢框架施工至五层阁楼，每层外墙设置一道连续的钢抱箍。钢支撑体系同需保留的外墙形成稳定定整体。

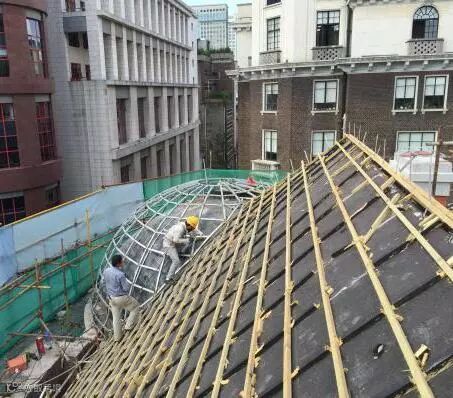

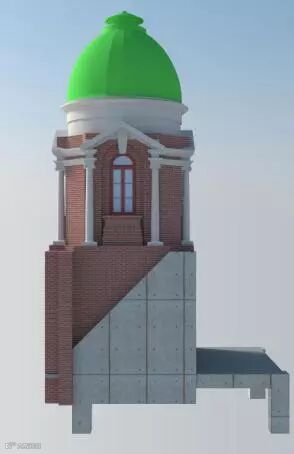

穹顶结构加固
5
加固方案
沿外墙东西两侧的剪力墙沿坡屋面上沿，于木梁正投影下面设置两根300×600mm的叠合梁，分两次施工，分别锚固剪力墙中，并于梁顶设置牛腿柱，用于支撑上部木梁。将施工完成的250×400mm的次梁截面尺寸加大至250×600mm，在次梁上设置200mm厚剪力墙，用于支撑东、西、两侧的木梁。
6

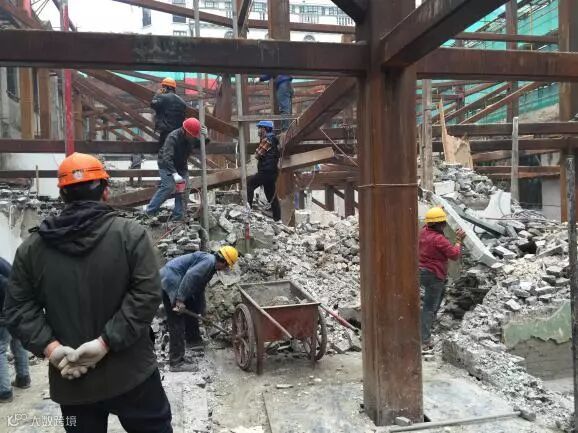

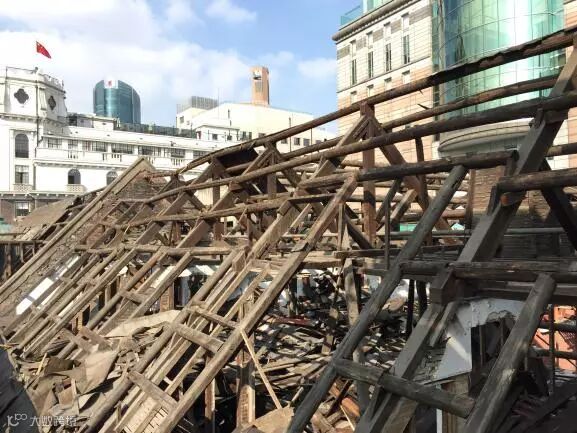

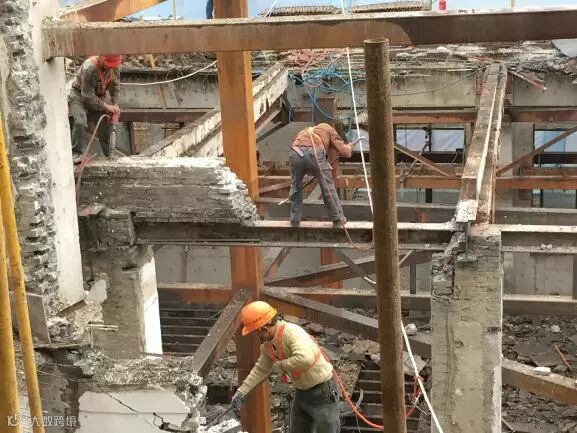

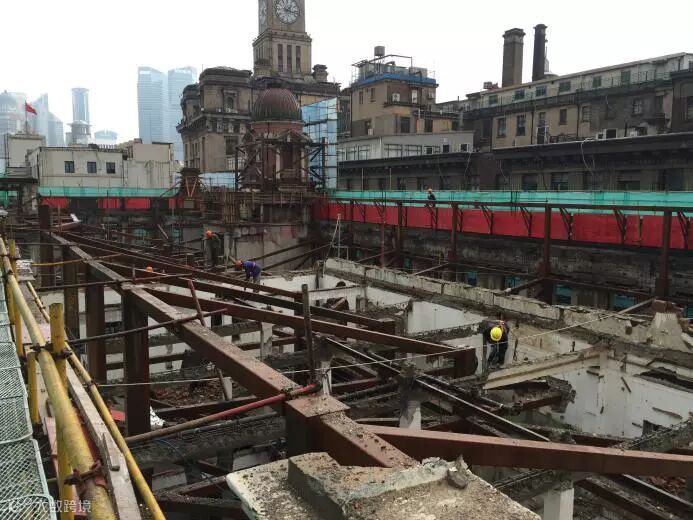

屋面、室内结构拆除
7

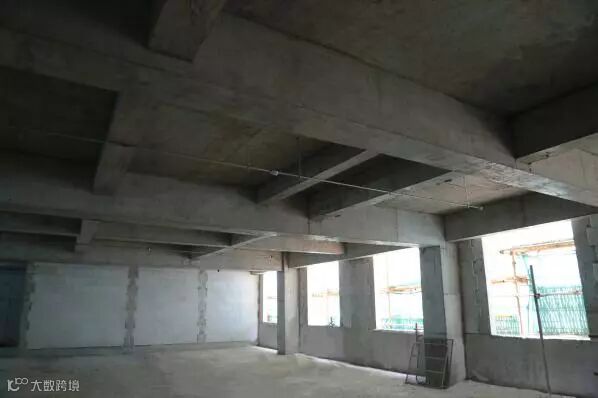

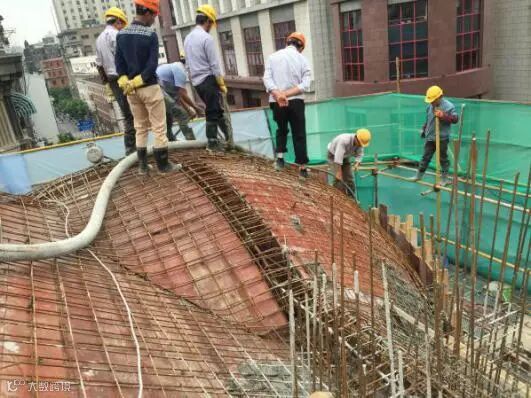

屋面、室内结构新建施工

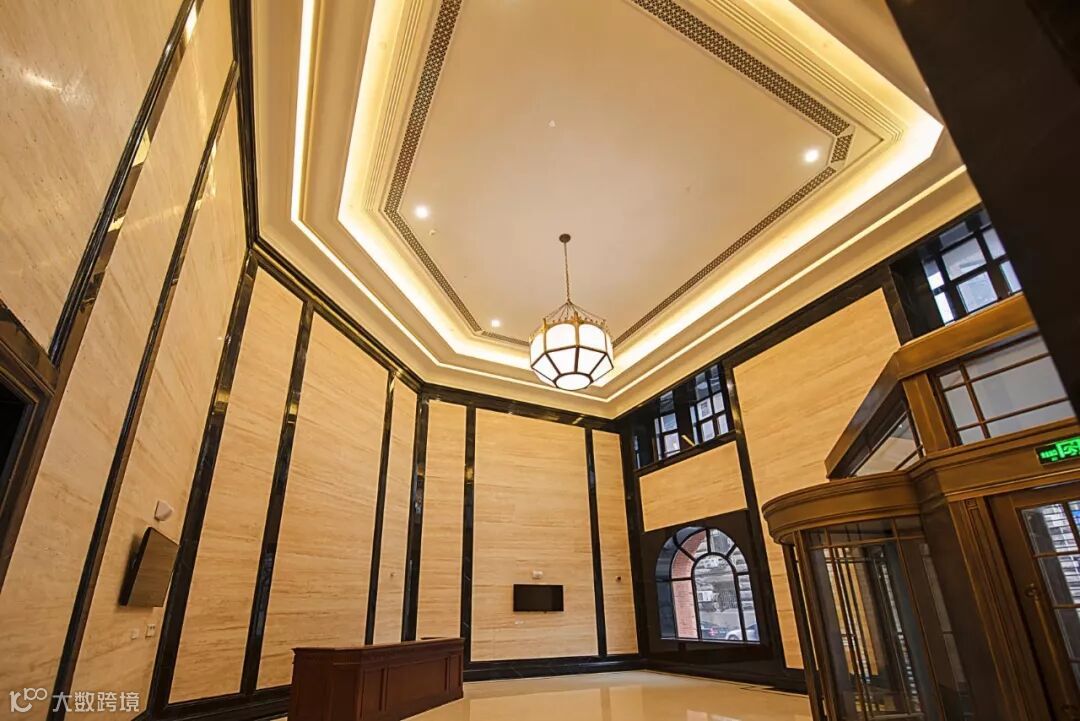

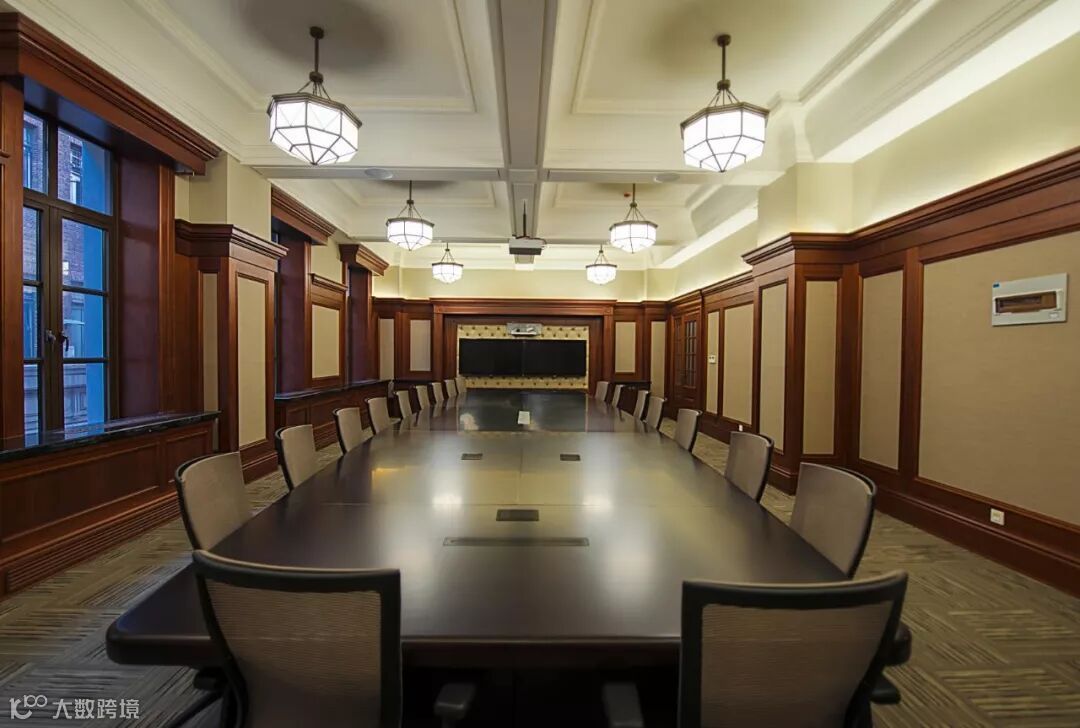

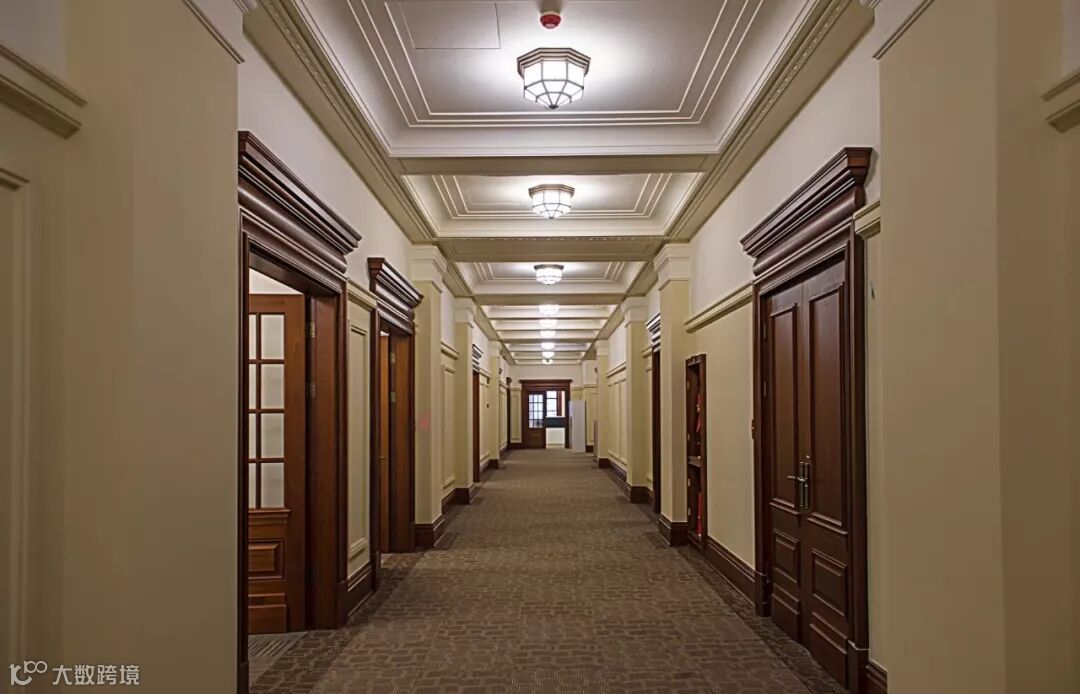

图集欣赏
