【干货】多张炫酷废气、污水处理工艺、地下水污染动态图！

点击题目下方蓝字关注 环保人

长按图片·识别二维码关注

现在很多人关注点都不在水污染上，而是我们看得见的雾霾，

然而相比看得见的雾霾污染，水污染的危害其实更加隐蔽。污水处理到底有几种工艺？它们是怎样运行的？下面24张动态图为您展现各种水污染治理的方法。

一

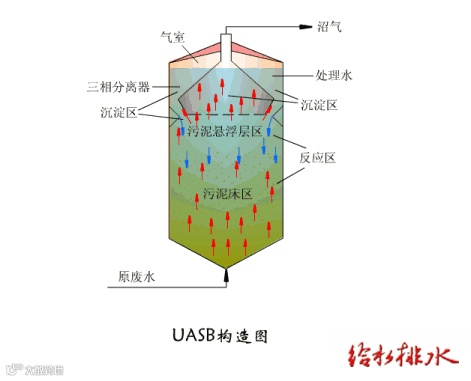

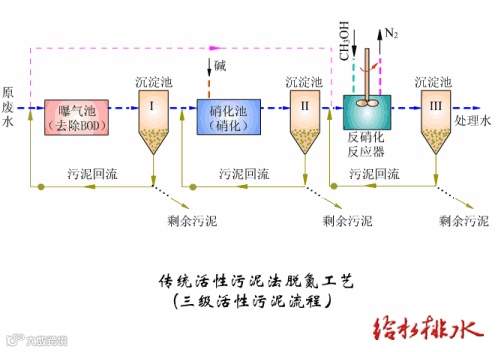

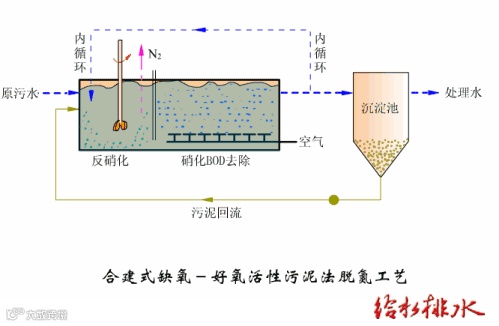

污水生物处理活性污泥法

二

污水生物处理生物膜法

三

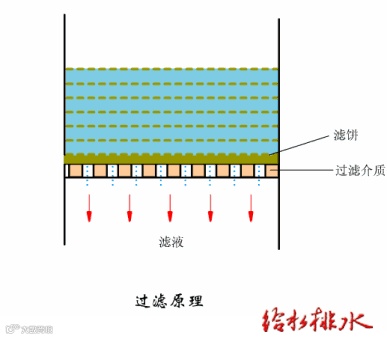

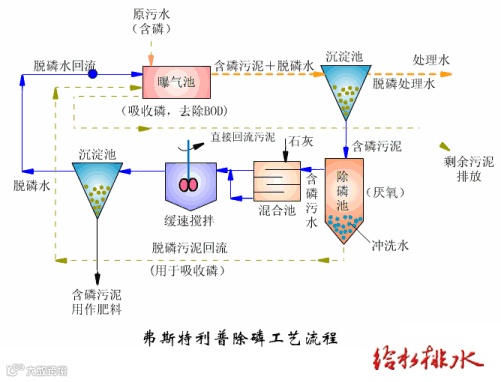

污水深度处理法

四

污泥处理

五

自然生物处理法

六

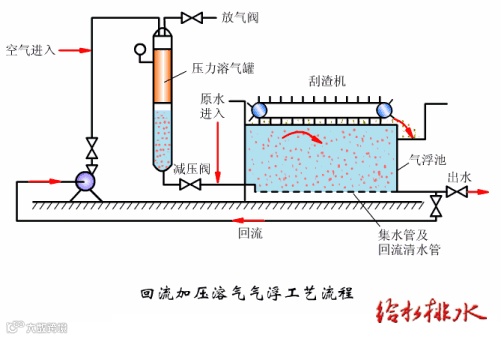

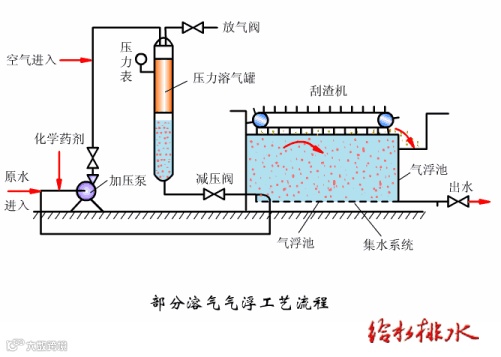

工业废水物理化学处理

来源：给水排水

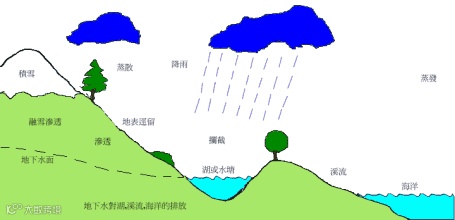

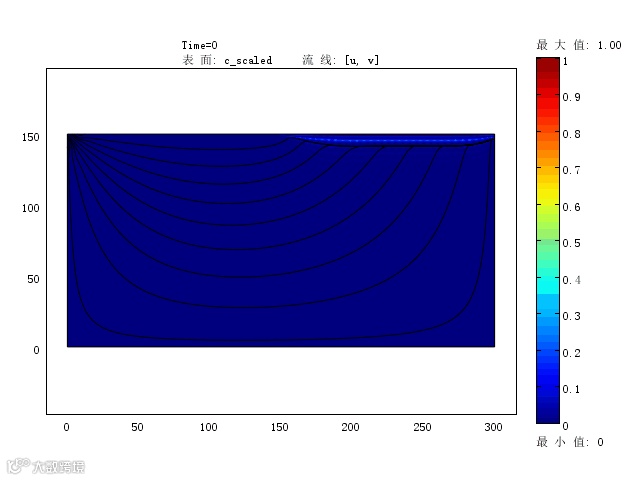

地下水污染：

地源热泵

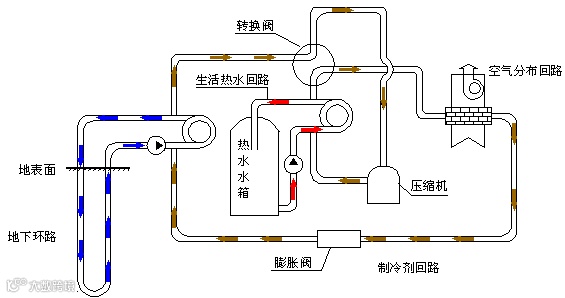

地源热泵原理图

　　地源热泵原理-夏季制冷

　　在制冷状态下，地源热泵机组内的压缩机对冷媒做功，使其进行汽-液转化的循环。通过冷媒/空气热交换器内冷媒的蒸发将室内空气循环所携带的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒/水热交换器内冷媒的冷凝，由水路循环将冷媒所携带的热量吸收，最终由水路循环转移至地下水或土壤里。在室内热量不断转移至地下的过程中，通过冷媒-空气热交换器，以13℃以下的冷风的形式为房供冷。

　　地源热泵原理-冬季制热

　　在制热状态下，地源热泵机组内的压缩机对冷媒做功，并通过四通阀将冷媒流动方向换向。由地下的水路循环吸收地下水或土壤里的热量，通过冷媒/水热交换器内冷媒的蒸发，将水路循环中的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒/空气热交换器内冷媒的　　冷凝，由空气循环将冷媒所携带的热量吸收。在地下的热量不断转移至室内的过程中，以强制对流 、自然对流或辐射的形式向室内供暖。
