目前越来越多的屋顶分布式光伏电站项目采用双面组件，现将上人砼屋面双面组件支架设计要点做分享，帮助大家对砼屋面双面组件支架部分有一个更好的理解。
光伏专业拟定好组件排布后，结构设计人员应对排布好的组件进行总体尺寸与局部尺寸的确认。结合砼屋面的散水坡度或者局部带有透气管等形式的砼屋面因地制宜的确定组件下边缘的最低高度。另外，对于双面组件支架加檩条的形式，支架的间距需要遵循一定的规律布置以避免支架本身对组件背部产生阴影遮挡。以林洋N型双面组件（组件尺寸：1730X996X6mm）为例，当横排2X11排布（组件之间净间距20mm）时，可以考虑在组件相邻位置处设置支架或隔一设一最后优选出用钢量较少的方案。

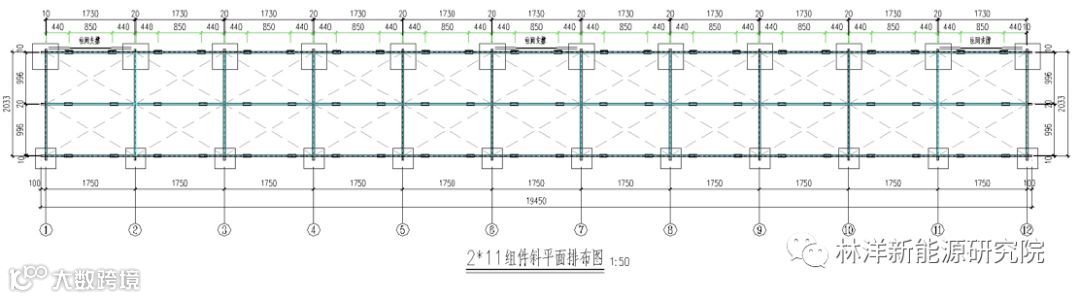

1在组件相邻位置出设置支架平面排布
每个支架均设置在组件与组件相邻的位置，檩条也设置在组件边缘位置，这样利用支架常用的U型钢截面时，构件刚好在边缘处双面组件之间不会对组件本身的电池片产生影响。

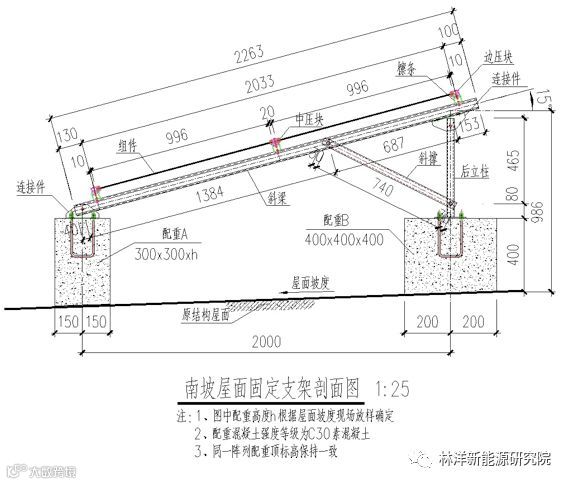

2支架立面图
支架设计时，可利用预制砼墩将组件下边缘抬高到预定设计高度。配重块及配重块上的U型地脚螺栓均采用现浇形式并保证配重顶面标高处于同一水平。支架采用U型截面钢，支架斜梁长应每边略超出组件边缘以考虑安装的便捷性。

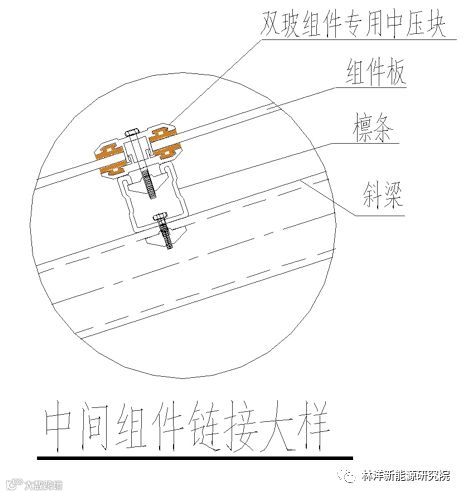

3组件与檩条及斜梁连接大样
注意点：1、压块型号根据厂家提资确定，压块固定按两个螺栓固定,压块需厂家提供图纸确认后方可生产；2、压块卡持组件宽度需保证组件不受阴影遮挡，压块中增设橡胶垫，橡胶垫需满足使用年限25年；3、压块材质为6063-T5铝合金，表面采用银白色氧极氧化，氧化膜级别不小于AA20，长度不小于150mm；4、氧化膜最小平均厚度为20mm,氧化膜最小局部厚度为16mm；压块夹持组件不小于15mm。

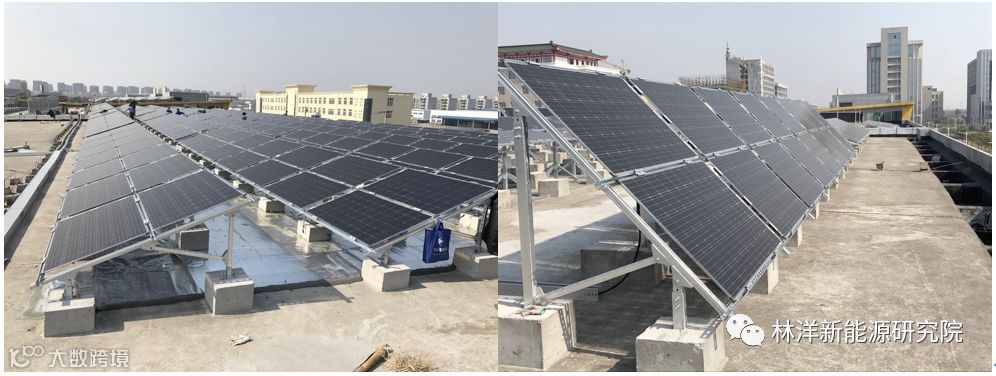

4工程实例
砼屋面双面组件支架的模型计算中应明确对支架强度影响较大的自重、风载、雪荷载等必要荷载。尤其是风载计算时应乘以1.3体型系数，由于屋顶本身还有一个高度，因此还应考虑原有屋顶本身的风压高度变化系数。计算支架恒荷载时，檩条部分重量不能遗漏且应尽量按照实际受力形式采用集中荷载布置计算。最终根据计算结果文件中的轴力为负值即向上力来计算配重块的大小。
