半导体薄膜沉积设备全解析：技术、市场与国产化突破
从PVD、CVD到ALD，深度剖析芯片制造核心工艺与全球竞争格局
一、什么是薄膜沉积

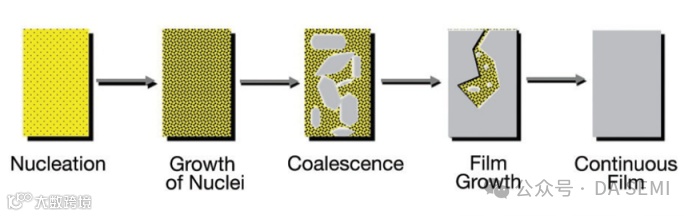

薄膜沉积是芯片制造中的关键工艺，相当于为硅片“贴膜”。随着制程不断微缩，芯片结构日益复杂，所需沉积的薄膜层数显著增加——90nm工艺约需40道沉积工序，而3nm FinFET工艺已增至100道，材料种类接近20种。
尤其在3D NAND等立体结构中，薄膜需均匀覆盖深槽与高台阶，对设备精度要求极高。因此，薄膜沉积设备被誉为芯片制造的“贴膜大师”，是支撑先进制程的核心装备之一。
从技术路径看，主要分为PVD（物理气相沉积）、CVD（化学气相沉积）和ALD（原子层沉积），其中ALD属于CVD的细分技术。
二、PVD、CVD与ALD技术详解
1. PVD（物理气相沉积）
通过物理方式将材料从源靶转移到基片，不涉及化学反应。主要包括：

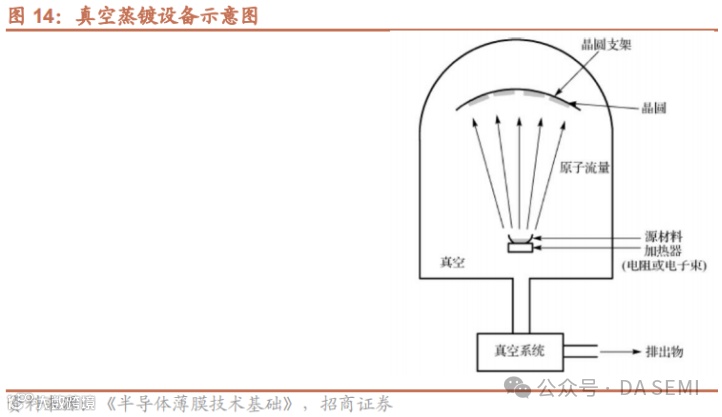

- 蒸镀：高真空下加热材料使其气化并凝结成膜，广泛用于OLED面板制造。
- 溅镀（磁控溅射）：利用等离子体轰击金属靶材，使原子溅出并沉积于基片，为当前应用最广的PVD技术。
- 分子束外延（MBE）：可实现单晶薄膜逐层生长，适用于量子结构材料。
- 离子镀：结合蒸镀与溅射优点，但工艺复杂，应用有限。
PVD主要用于金属及过渡金属氮化物薄膜沉积，如铜互连、阻挡层等，在半导体制造中不可或缺。
2. CVD（化学气相沉积）
通过气态前驱体在基片表面发生化学反应生成固态薄膜，常用于介质层（如二氧化硅、氮化硅）和多晶硅沉积。典型反应气体包括硅烷、氨气、氧气等，通常需高温或等离子体激发。

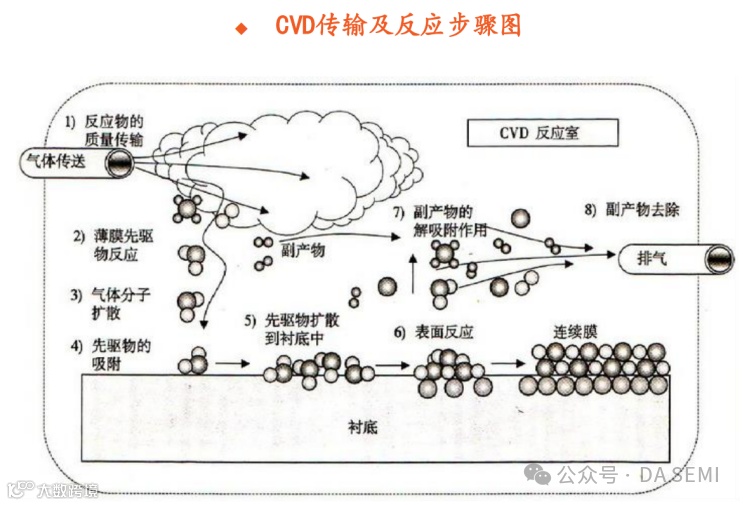

CVD成膜过程包含八个步骤：气体输送、先驱物形成、扩散、吸附、表面反应、副产物脱附与排出等。

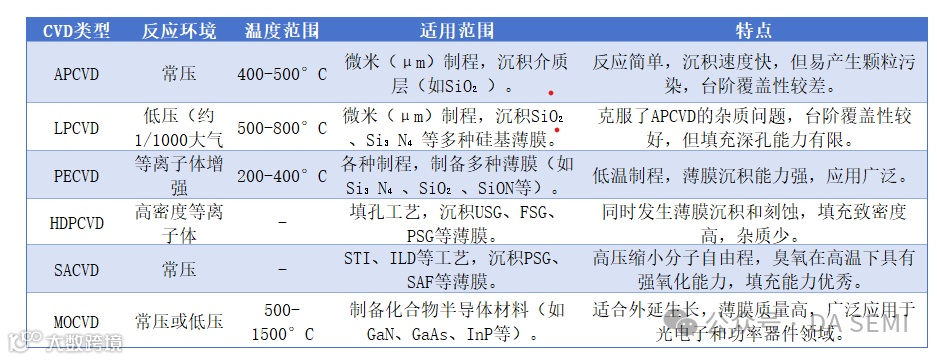

主流CVD技术包括：
- LPCVD（低压CVD）：成膜质量高，常用于栅极氧化层。
- PECVD（等离子体增强CVD）：降低反应温度，适用于后段金属间介电层。
- HDPCVD与SACVD：面向高深宽比结构填充的新一代技术。

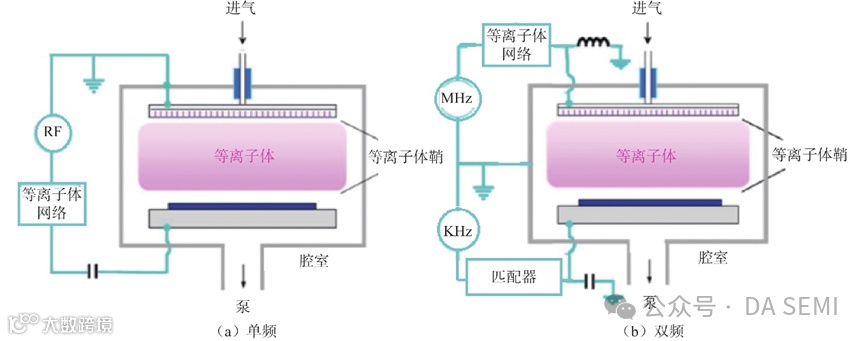

业内两种重要的PECVD技术：

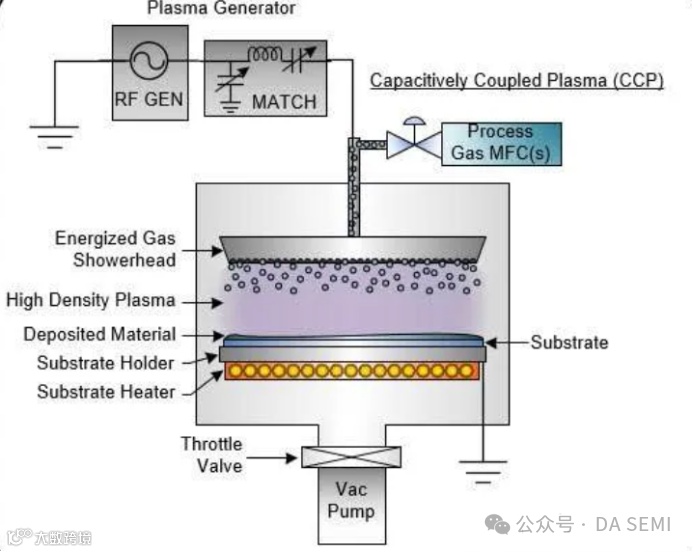

根据等离子体频率不同，分为射频等离子体（13.56MHz）和微波等离子体。射频又可分为电容耦合（CCP）与电感耦合（ICP），分别适用于不同工艺场景。
3. ALD（原子层沉积）
采用交替脉冲式通入前驱体的方式，实现单原子层级的精准控制，具有极佳的厚度均匀性与台阶覆盖率，特别适合SADP、HKMG、铜互连阻挡层等先进工艺。

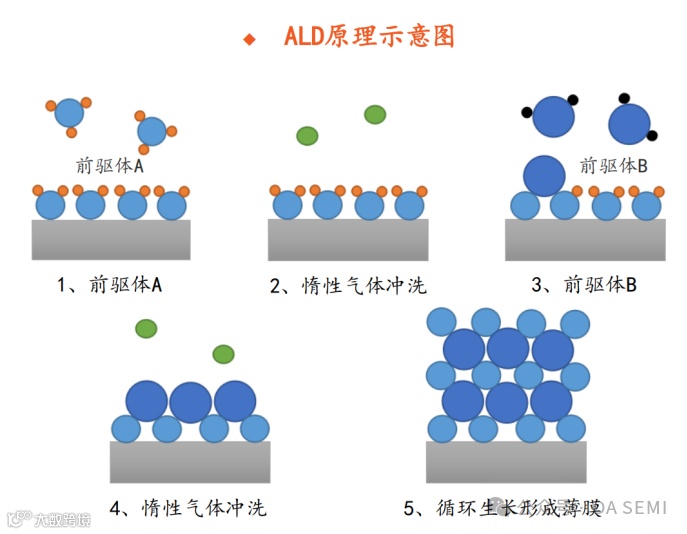

ALD基本流程：
- 前驱体A吸附于基片表面；
- 惰性气体吹扫残留气体；
- 前驱体B通入并与A反应生成薄膜；
- 再次吹扫副产物，完成一层沉积。
三种技术对比：
- PVD：适合高效金属沉积，但均匀性和台阶覆盖能力较弱。
- CVD：适合高质量、复杂结构薄膜，但需耐受高温与有毒气体。
- ALD：适合超高精度三维结构沉积，但速率慢、成本高。
三、薄膜沉积设备构成

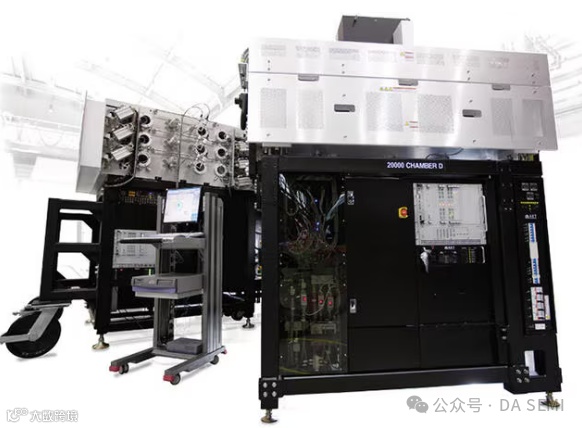

薄膜沉积设备由六大核心系统组成：
- 真空与压力控制系统：包括机械泵、分子泵、真空阀等，提供洁净稳定的真空环境，直接影响薄膜纯度。
- 淀积系统：含射频电源、水冷系统、衬底加热器，决定等离子体生成与反应效率。
- 气体及流量控制系统：通过质量流量计精确控制反应气体比例与流量，保障成分一致性。
- 反应腔系统：包含腔体、托盘、气体分布器、电极，是薄膜生长的核心区域。
- 控制系统：基于PLC实现自动化运行，实时监控温度、压力等参数。
- 清洗与维护系统：使用NF₃等清洗气体清除沉积残留，延长设备寿命。
四、全球薄膜沉积设备市场

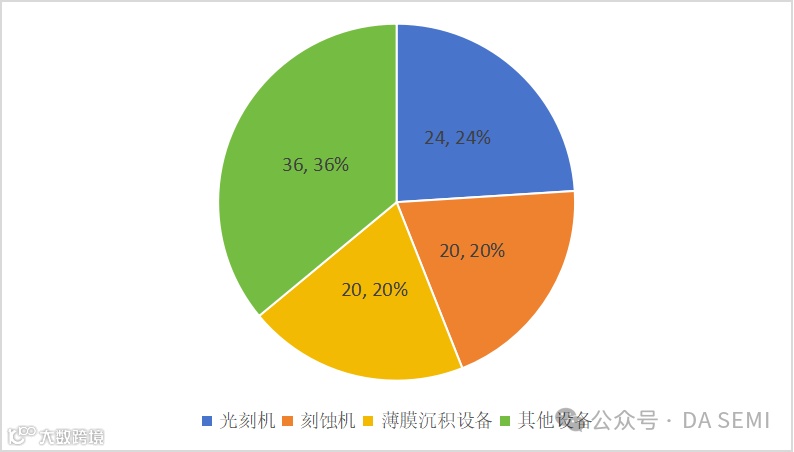

作为半导体三大核心设备之一，薄膜沉积设备约占整体设备市场的20%，与光刻机、刻蚀机并列。
2022年全球市场规模约为200亿美元，预计2026年将增长至300亿美元，年均复合增长率达8%-10%。
增长驱动因素：
- 先进制程推进：3nm以下节点薄膜工序数量激增，较90nm提升超2倍。
- 存储升级：3D NAND堆叠层数突破200层，大幅拉动沉积需求。
- 新兴应用扩张：5G、AI、自动驾驶推动高性能芯片需求。
细分市场占比：
- CVD设备：占60%，最大细分领域。
- PVD设备：占25%。
- ALD设备：占15%，增速最快，未来五年CAGR有望超15%。
五、国内外主要厂商分析
1. PVD设备厂商
- 应用材料（AMAT）：全球市占率超40%，Endura平台支持铜/铝互连，iPVD技术优化高深宽比覆盖，客户涵盖台积电、三星、英特尔。
- 泛林集团（Lam Research）：市占约20%，SABRE系列专注铜互连，集成方案协同刻蚀工艺，性价比高。
- 东京电子（TEL）：市占约15%，ULTIMUS系列支持多种金属沉积，模块化设计便于维护。
- 北方华创：国产龙头，逐步替代进口，服务中芯国际、长江存储等本土大厂。
- 中微公司：聚焦先进封装与化合物半导体，技术响应快，成长迅速。
2. CVD设备厂商
- 应用材料：市占超30%，Producer系列覆盖PECVD/LPCVD，ALD集成方案领先。
- 泛林集团：市占约25%，VECTOR系列在3D NAND与FinFET中表现优异。
- 东京电子：市占约20%，Trias平台支持多类CVD工艺，可靠性高。
- 北方华创、拓荆科技、中微公司：国产力量崛起，已在PECVD、LPCVD等领域实现批量应用。
3. ALD设备厂商
- ASM International：全球市占超50%，Pulsar系列主导逻辑与存储HfO₂/Al₂O₃沉积，PEALD技术领先。
- 东京电子：市占约20%，Trias ALD支持高深宽比结构。
- 应用材料：市占约15%，Endura平台集成ALD与PVD，提升工艺灵活性。
- 微导纳米、拓荆科技、北方华创：国产ALD代表企业，已在客户端验证导入。
六、国产替代任重道远
目前，全球薄膜沉积设备仍由应用材料、泛林、东京电子等巨头主导，尤其在高端CVD与ALD领域差距明显。但以北方华创、中微公司、拓荆科技为代表的中国厂商正加速追赶，在PVD、部分CVD及ALD环节已实现突破。
受益于国家政策支持与本土晶圆厂扩产需求，国产设备正加快验证与导入进程。随着先进制程演进和3D结构普及，薄膜沉积设备的重要性持续提升，国产化进程有望进一步提速。
