在产品结构设计与制造的闭环中，“连接可靠性”与“生产效率”往往是一对需要精准平衡的核心指标。

作为常年与塑料部件打交道的结构工程师，我深知传统螺丝固定易留装配痕迹、胶水粘接存在环保隐患且固化周期长的痛点——而超声波熔接技术，正是破解这些难题的关键工艺之一。

它以高频振动为能量核心，无需额外耗材即可实现热塑性材料的快速熔接，从消费电子的精密组件到医疗用品的无菌连接，其身影贯穿于多个高要求领域。接下来，我将系统解析这一高效的焊接技术。

超声波熔接是一种利用高频机械振动实现热塑性材料焊接的工艺，属于固相焊接技术，具有高效、清洁、无需额外粘合剂 / 溶剂的特点，广泛应用于塑料、无纺布等材料的连接。

它取代了溶剂粘胶机械坚固及其它的粘接工艺是一种先进的装配技术！

超声波熔接不但有连接装配功能而且具有防潮、防水的密封效果。

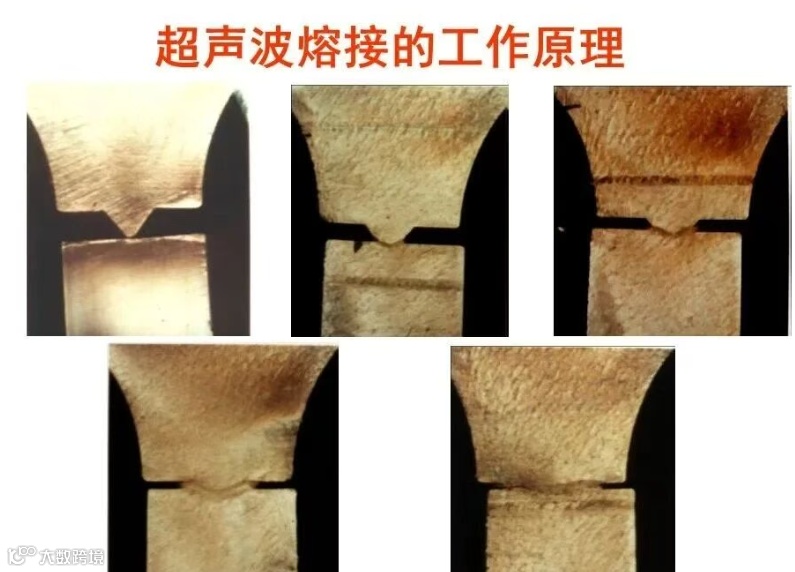

超声波熔接的工作原理

高频振动激发：超声波发生器将工频交流电（50/60Hz）转换为高频电信号（常用频率 15kHz、20kHz、30kHz、40kHz），驱动换能器将电信号转化为同频率的机械振动。

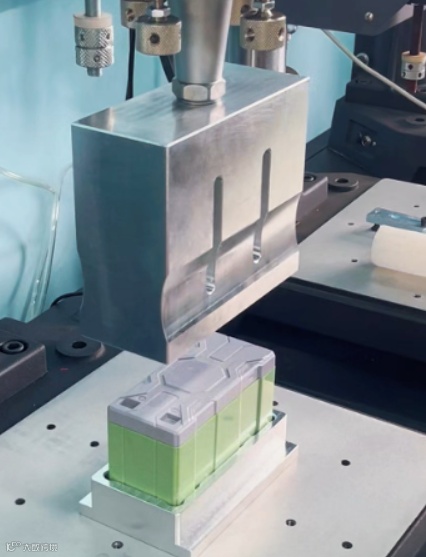

振动传递与摩擦生热：振动通过变幅杆放大振幅后，传递到焊头（模具），焊头施压于待焊接的两个工件接触面。高频振动使接触面的分子间产生剧烈摩擦，瞬间产生局部高温（接近材料熔点）。

熔融与固化：接触面材料快速熔融后，停止振动并保持压力，熔融的材料在压力下冷却固化，形成牢固的焊接接头。整个过程通常在 0.1–3 秒 内完成。

适用材料与产品

1. 适用材料
   优先适用于热塑性塑料，如 PP、PE、ABS、PC、PVC、尼龙等。
   相同材质焊接效果最佳；不同材质需满足熔点相近、相容性好的条件（如 PP 与 PE 可焊，PC 与 ABS 可焊）。

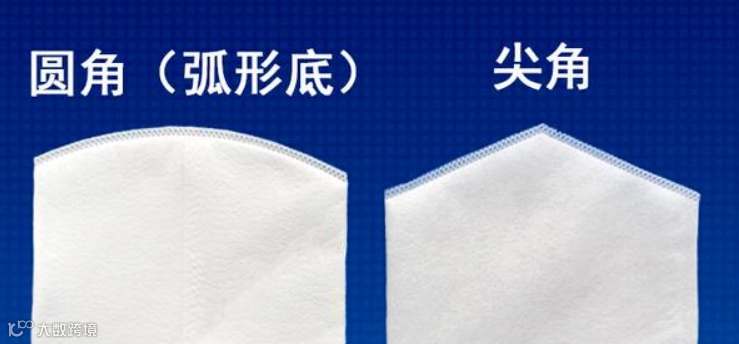

   也可用于无纺布、化纤织物的焊接（如口罩耳带焊接）。



2. 典型应用产品

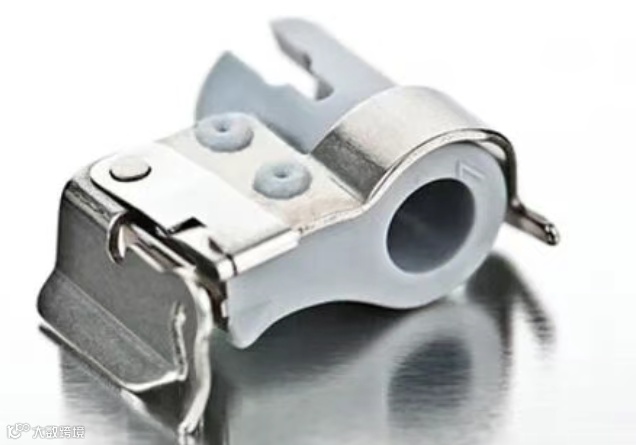

   消费电子：手机壳、充电器外壳、耳机组件。
   汽车部件：保险杠卡扣、内饰件、车灯外壳。
   医疗用品：输液器、口罩、塑料注射器。
   日用品：玩具、水杯、化妆品包装。






常见工艺参数与调试要点

3.成本低,效率高

4.容易实现自动化生产

5.焊接强度高，粘接牢固

6.焊点美观，可实现无缝焊接，防潮防水，气密性好

1. 材料限制：仅适用于热塑性材料，无法焊接金属或热固性塑料。
2. 工件尺寸限制：受振动传递距离影响，大件或厚壁工件焊接难度大，易出现焊接不均。
3. 模具成本：焊头需根据工件形状定制，初期模具投入较高。
4. 对工件精度要求高：工件接触面的平整度、贴合度直接影响焊接质量。
