一、传统凸透镜的局限

传统凸透镜通过曲面折射实现光线聚焦，但其存在两个核心问题：

厚度大、重量重：焦距越长的凸透镜，中心厚度越厚（如望远镜的凸透镜），不仅材料消耗大，还会导致透光时的能量损耗（厚透镜内部光线散射、吸收）；

成本高、工艺复杂：厚透镜的注塑 / 打磨难度大，尤其是大尺寸凸透镜（如路灯透镜、投影仪透镜），良品率低。

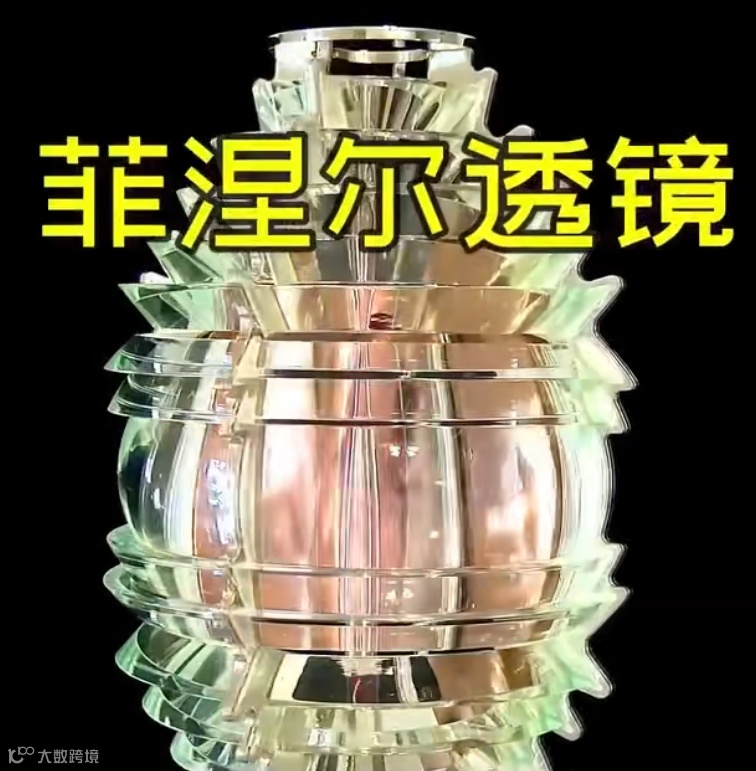

菲涅尔透镜正是为解决这些问题而生 —— 将传统凸透镜的 “厚体折射” 转化为 “表面纹路折射”。

二、菲涅尔透镜的核心原理

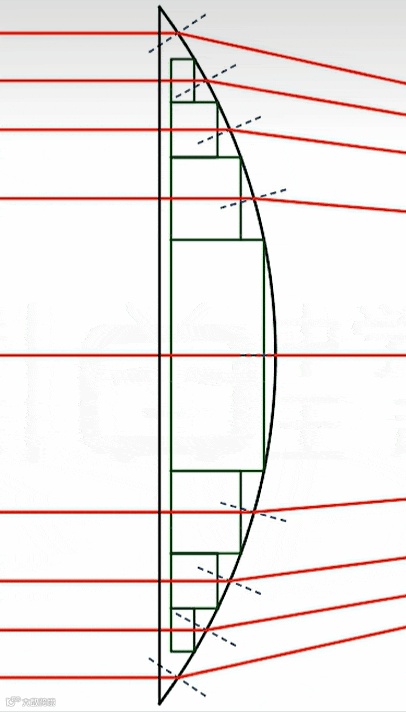

1. 光路等效性：保留聚焦功能把传统凸透镜沿轴向切成无数个 “薄环带”，每个环带的曲面曲率与原凸透镜对应位置的曲率完全一致；然后将这些环带按顺序平铺在同一平面（或曲面）上，去除环带之间的无用玻璃 / 塑料部分 —— 最终形成的菲涅尔透镜，每个环带（菲涅尔环）依然能让光线按原凸透镜的路径折射，实现相同的聚焦效果。

通俗类比：传统凸透镜像一整块 “厚玻璃砖”，菲涅尔透镜像把这块玻璃砖的 “有效折射部分” 切下来，拼成一个 “薄饼”，但光线聚焦的效果完全一样。

2. 纹路设计：实现精准折射

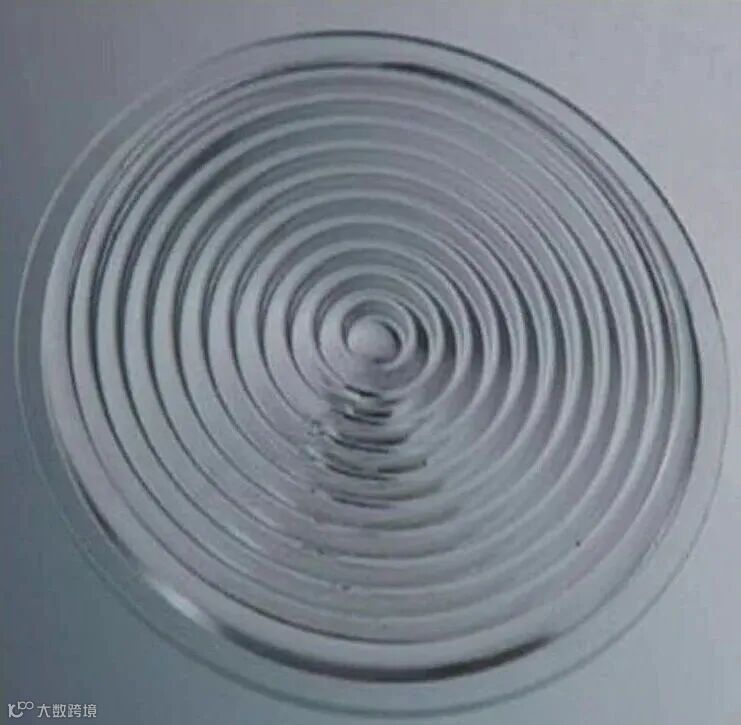

菲涅尔透镜的表面布满同心圆（或线性）的锯齿状纹路（菲涅尔环），每个纹路的斜面角度精准设计：

平行入射的光线（如太阳光、红外光）照射到纹路上时，会沿斜面发生折射，最终汇聚到透镜的焦点（或焦平面）；纹路的间距从中心到边缘逐渐变窄（中心环带宽，边缘环带窄），这是因为边缘区域的折射角度更大，需要更密集的纹路来保证聚焦精度。

3. 关键特性：薄、轻、透光效率高

厚度：菲涅尔透镜厚度仅为传统凸透镜的 1/10~1/5（甚至更薄），比如焦距 50mm 的传统凸透镜厚度可能 20mm，菲涅尔透镜仅 2mm；

重量：材料用量大幅减少，重量降低 80% 以上；

透光效率：减少了透镜内部的光线吸收和散射，透光率可达 90% 以上（传统厚透镜约 70%-80%）。

三、菲涅尔透镜的分类

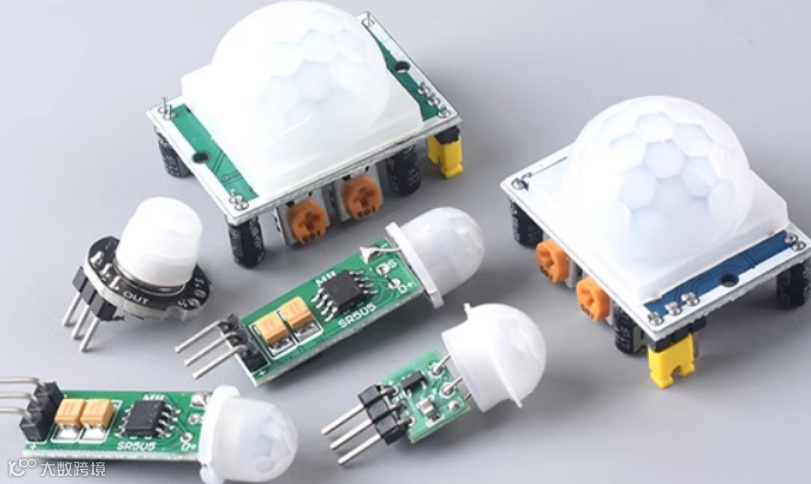

聚焦型菲涅尔透镜（如人体传感器、太阳能聚光板）：

作用：将平行光线汇聚到一点（或焦平面），放大信号强度；

特点：纹路为同心圆，焦点固定，常用于红外探测、聚光发电。

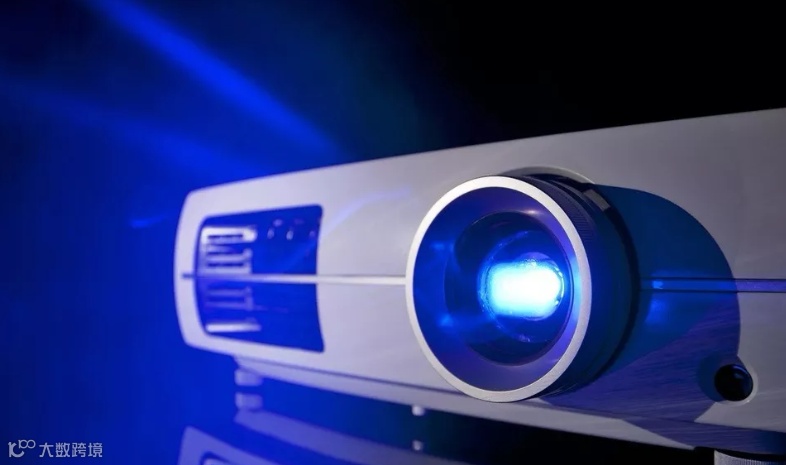

成像型菲涅尔透镜（如放大镜、投影仪、VR 眼镜）：

作用：形成清晰的图像，类似传统凸透镜的成像功能；

• 特点：纹路更精细，对加工精度要求高，避免成像畸变。
•

•



•

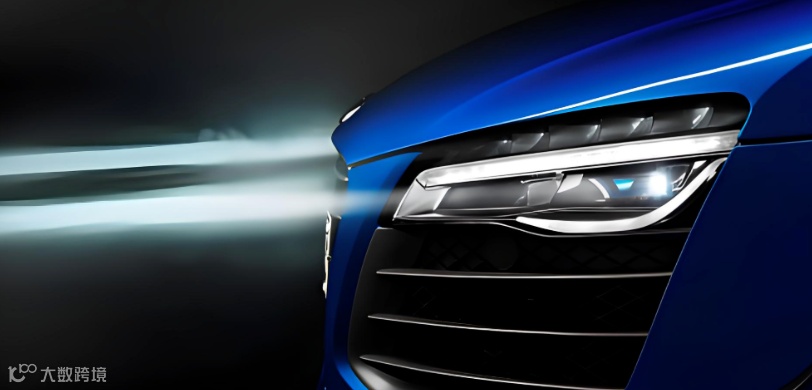

• 光束准直型菲涅尔透镜（如激光灯、车灯）：

•

• 作用：将点光源发出的发散光线转化为平行光线；
•

• 特点：纹路设计与聚焦型相反，实现 “发散→平行” 的光路转换。
•

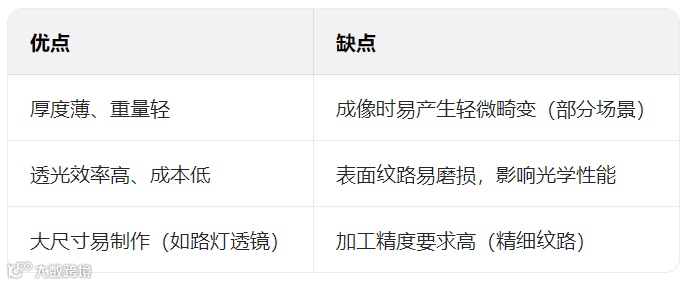

四、菲涅尔透镜的优缺点

菲涅尔透镜的本质是 “用表面纹路替代厚透镜体，实现等效光路折射”，核心优势是轻量化、低成本、高透光效率 —— 这也是它能广泛应用于人体传感器、照明、成像等领域的关键原因。
