对于工业机械领域的朋友来说，截止阀是最为常见的阀门之一了。截止阀又称截门阀，是一种强制密封式阀门，主要用于截断或调节流体流量，在工业领域被广泛应用。以下是关于它的详细介绍：

结构与工作原理

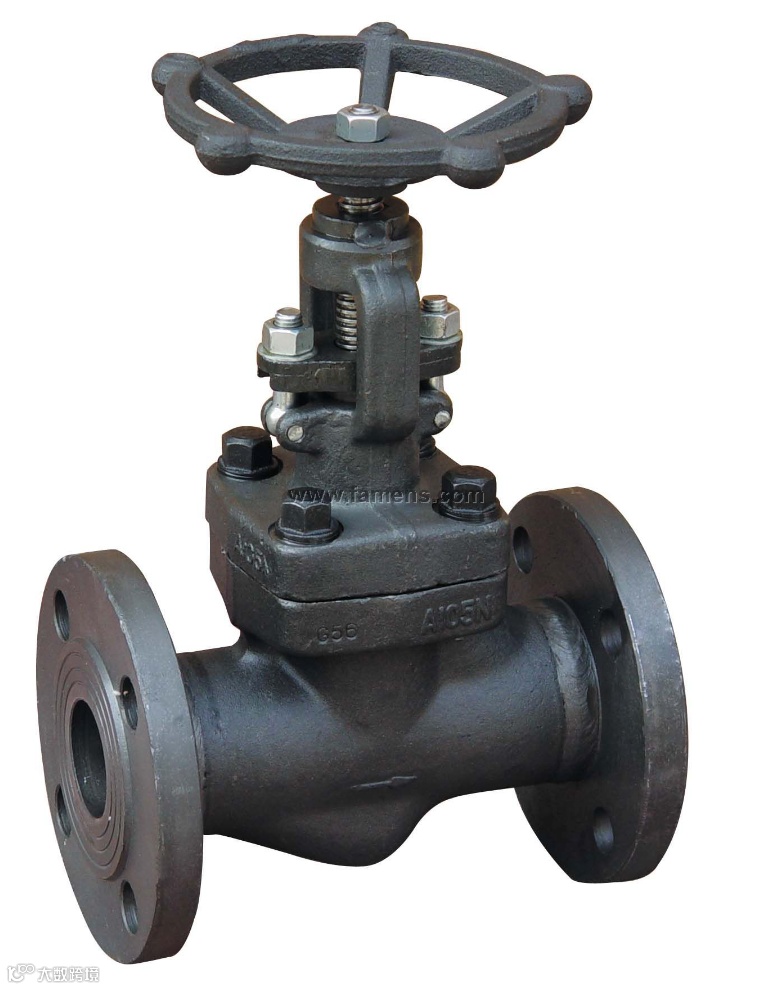

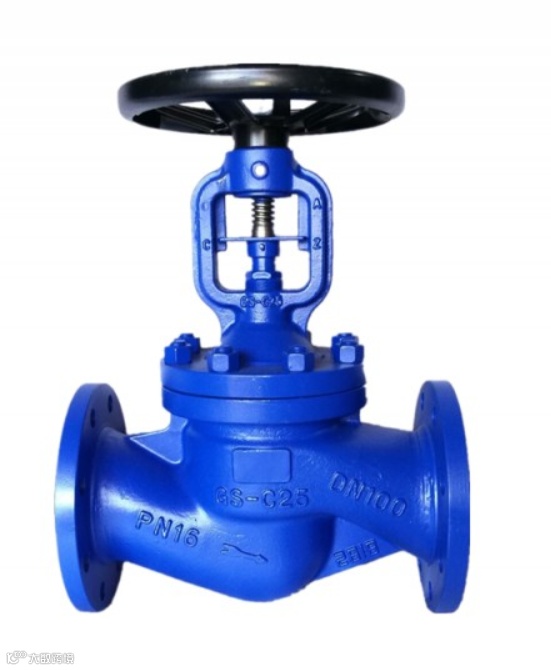

• 核心结构：主要由阀体、阀瓣、阀座、阀杆和手轮等部件组成。阀体是介质流通的通道；阀瓣是实现密封的关键部件，在阀杆带动下做直线运动；阀座与阀瓣配合形成密封副；阀杆连接手轮和阀瓣，将手轮的旋转运动转化为阀瓣的直线运动；手轮供操作人员转动，以控制阀门的开关。

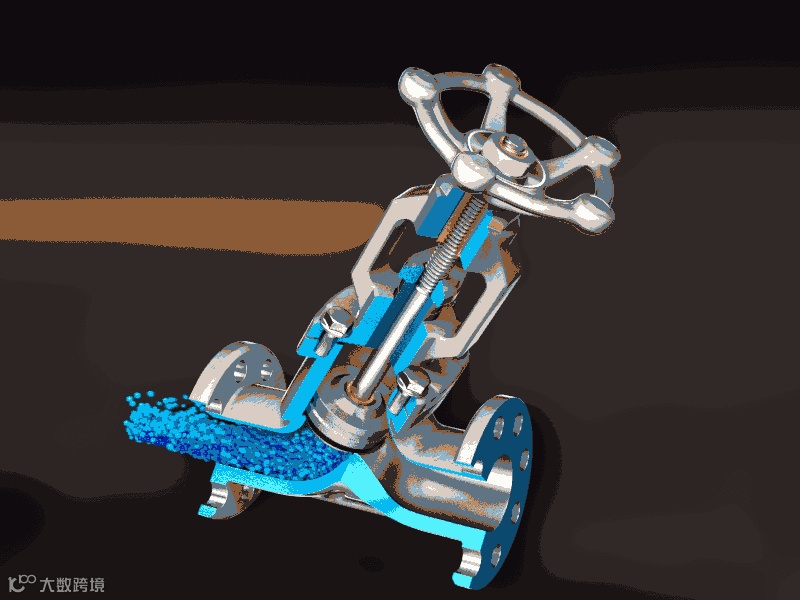

• 工作原理：转动手轮时，阀杆在螺纹的作用下做轴向移动，带动阀瓣上下运动。阀瓣上升时，与阀座分离，介质从阀体入口进入，经阀座和阀瓣之间的间隙，从阀体出口流出，阀门开启；反向转动手轮，阀杆带动阀瓣向下运动，直至阀瓣紧密贴合在阀座上，阻断介质流通，阀门关闭。

• 优点：具有良好的密封性，能有效防止泄漏；流量调节性能好，可精确控制流量；适用于高压高温环境，能承受较高的压力和温度；适应范围广，可用于液体、气体和蒸汽等多种介质的控制。
• 缺点：流体阻力大，介质流经时方向改变，会导致一定的压力损失；结构相对较大，安装时需要更多空间；启闭操作缓慢，不能快速响应流量变化；在高温高压环境下，维修较为复杂和费时。
•



应用领域

• 给排水系统：用于控制水的流量和切断水流，保证供水和排水的正常运行。
• 石油化工行业：用于控制各种油品、化工原料等介质的输送和流量调节，满足生产工艺的要求。
• 电力行业：在电力系统的蒸汽管道、水管道等中，用于控制蒸汽和水的流量，保证发电机组的正常运行。
• 暖通空调系统：用于调节介质的流量，控制室内温度。
