Wi-Fi技术在智能家居中的应用的主要优点有：Wi-Fi智能节点可以直接连接无线路由器，从而接入Internet网;不需要家庭网关，节点可以任意扩充;不会破坏现有装修;智能手机可以进行局域网控制和远程控制。
鉴于Wi-Fi模块是笔记本、平板电脑和智能手机的标准配置，基于Wi-Fi技术的智能家居会逐步得到推广和应用，市场前景广阔。

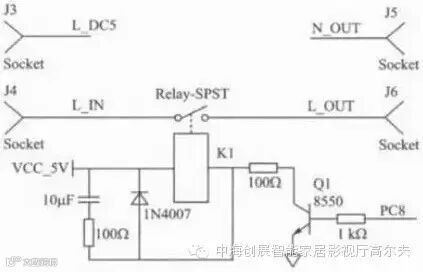

图1：Wi-Fi插座的继电器控制电路
电路原理：模块收到合上指令，PC8端口输出高电平，Q1导通，继电器的线圈有电流流过，继电器的触点L_IN和触点L_OUT吸合，插座供电给负载;
模块收到断开指令，PC8端口输出低电平，Q1截止，继电器的线圈没有电流，继电器的触点L_IN和触点L_OUT断开，插座断电。
以上只是以WiFi插座为例，叙述基于Wi-Fi技术的智能家居，如果要实现智能家电中的其他功能，实现原理类似。例如，要实现远程视频监控，只需将插座改为摄像头并实现相应的软件功能即可。
图2：智能插座电源电路
电源电路有两路，一路是将交流220V经AC-DC转换成12V电源，采用SY50103芯片，可以提供1A的电流，纹波控制在100mV以内。开关电源的优势在于功率小、转换效益高，同时体积也小，适合放入较小体积的插座内。

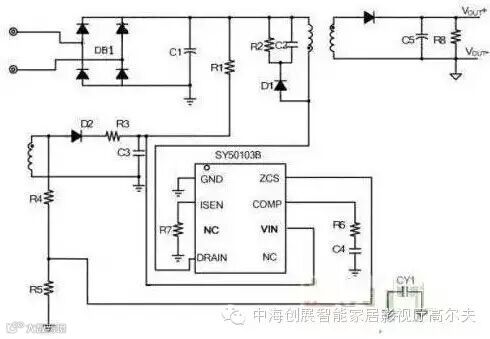

开关电源电路图如下图所示：继电器选用12V-10A继电器，12V继电器相比5V继电器的成本要低一些。由于主控制器和电能计量IC需提供5V电源，而无线WIFI模块采用是3.3V电源供电，所以12V电源出来之后，又分为两路，一路使用稳压芯片78L05，将电源降到5V，给MCU和HLW8012提供电源;另一路采用DC-DC芯片，将12V转为3.3V给无线模块提供电源。

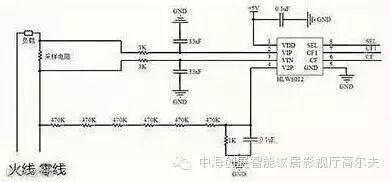

采样电路包括电流信号采样和电压信号采样两部分。
电压采样采集的是零线信号上的电压，由于电压信号较大，有效值是220V，需通过电阻网络降压的方式实现采样，通过串联6个470K的电阻和1个1K的电阻进行分压，然后接入计量芯片HLW8012的电压输入采样端V2P引脚。
