合肥京东方医院工程项目首次采用了饰面板与暗藏医疗设备带一体化安装的施工方案。以此为例，介绍了饰面板与暗藏式医疗设备带一体化安装的工艺原理、特性及应用。经验收，安装完成后的病房床头背景造型排版新颖，既保证了医疗设备带功能齐全、便于检修，又实现了病房内墙面造型美观统一。总结的安装经验可为类似项目的实施提供借鉴。
1
技术背景
医用气体设备带，主要用于医院病房内，可以装载气体终端、电源开关和插座等设备。它是中心供氧以及中心吸引系统必不可少的气体终端控制装置。
目前，在医疗建筑的医疗设备带安装施工中，传统做法是明装式，医疗设备带需凸出墙面安装，造型不美观，影响病房整体装饰效果，病房空间医疗体验感一般;此外，现有医疗设备带多为铝合金结合亚克力材质组合而成，凸出墙面安装容易遭受撞击损坏，设备带盖板因造型、材质、设备端口等因素造成表面拼接较多，在后期使用和检修过程中容易出现松动变形，维修更换成本高。
基于上述情况，经过不断地总结尝试，发明了利用病房床头墙面装饰造型将医疗气体设备带结合饰面板暗藏的一体化安装体系，目的是提供一种医疗设备带暗藏式安装的施工方式，不仅解决了医疗设备带拼接接口多、维修更换成本高等问题，也解决了现有技术中医疗设备带规格尺寸受限制、美观度不够及布置不灵活等技术问题。同时，该体系也可减少相应的施工工序，节约施工材料，降低施工成本。
2
工程概况
合肥京东方医院精装修工程总建筑面积193413m²，床位数1360张，每张病床配备长1.4m的医疗气体设备带，病房区域暗藏式医疗设备带共计长约1900m，安装形式为暗藏式。
床头背景木饰面造型结合病床布置设计尺寸为3600mm×2700mm，在离地1400mm高处设置医疗设备带，医疗气体的空气终端、负压终端、氧气终端、呼叫对讲、强弱电插座等都整齐有序地布置在气体设备带上。
本工程采用饰面板与暗藏医疗设备带一体化安装工艺，单项工程施工共节省人工120工时，节省铝合金设备带盖板共计1900m，并且申请了实用新型专利。
3
一体化安装施工原理
利用轻钢龙骨以及阻燃板基层，将定制加工的医疗设备带隐藏安装在装饰造型内，将医疗气体管线、机电管线等基础设施管线预埋在轻钢龙骨基层空腔内，并引入医疗设备带底盒中作精准定位，在医疗设备带底盒上固定各专业终端设备。在基层架构、各专业终端设备安装完成后，结合饰面板面层，将设备端口控制面板直接安装在饰面板表面上，形成将医疗设备带暗藏于装饰墙面内的整体施工工艺。
4
一体化安装工艺特点
及主要施工工艺
01
工艺特点分析
饰面板与暗藏医疗设备带一体化安装工艺具有施工简单、装配化操作性强、能够节约工期、可有效提高观感质量等特点。同时医疗设备带及饰面板可根据现场实际需要由生产厂家定尺加工切割、开孔，现场无需二次加工，无损耗。医疗设备带与饰面板一体化安装工艺可根据需求随意安拆，方便医疗设备带内部的气体终端检修和更换。此种安装体系主要适用于医疗类规模较大的医疗设备带安装使用。
02
施工工艺流程
施工准备→清理基层、测量放线→龙骨基层安装→设备管线安装→阻燃板基层、医疗设备带安装→医疗设备、照明设备安装→面层饰面板安装→接口、收边处理→面层清理→检查验收
03
主要施工工艺
① 施工准备
根据现场实际情况提前进行实地测量，按照测量数据进行U形固定夹、敷面龙骨、阻燃板提料，医疗设备带定制、面层防火板定制下料。
检查施工作业面，相应的结构、机电是否完成并达到作业条件。
施工机具准备就绪，工人通过施工培训并且合格，装饰造型墙面排版深化设计图纸应考虑板材切割的经济性及排版的美观性，并通过审核。
现场基层墙面清理、检查，修整墙面不平整之处。
② 测量放线并验线
按照纸设计需求确定装饰墙体位置与厚度，在地面上弹出墙位宽度控制线，并将线引至侧墙及顶棚，同时确定出立面上医疗设备带与照明设备的安装高度、位置与安装尺寸。
③ 安装轻钢龙骨基层
1)使用沿顶、沿地龙骨(31mm×31mm×0.5mm)作为边龙骨安装在地面、顶面上。
2)根据墙面放线打孔，打孔深度应稍长于膨胀螺栓5mm，将M8膨胀螺栓埋在打好的孔洞中，膨胀螺栓套管部分应嵌入墙面，螺母凸出墙面，将U形安装夹与埋墙膨胀螺栓固定，用膨胀螺栓螺母进行定位及调平。竖向间距为400mm，可调节在27～125mm之间的贴面墙厚。
3)安装竖向覆面龙骨，竖向龙骨间距400mm，由墙面U形安装夹固定、调平，并预留出医疗设备带的安装空间。

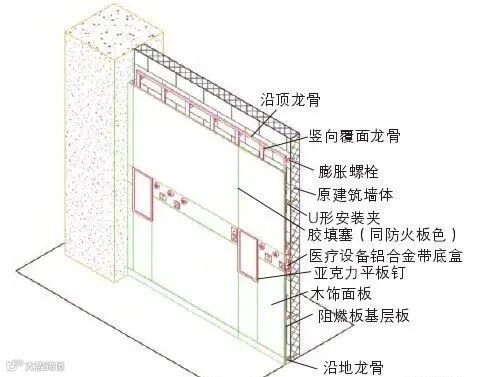

▲ 饰面板安装轴测剖面
④ 安装医疗气体、强弱电管线
龙骨基层施工完成后，在龙骨空腔内敷设各种医疗管线、机电管线并进行线盒预埋工作，待各专业管线预埋完成并自检和互检合格后，提前48h通知监理单位及建设单位对隐蔽工程进行验收，并形成隐蔽工程验收记录。验收合格后，方可进行阻燃板基层封闭工作。
⑤ 安装阻燃板基层及医疗设备带
1)根据龙骨骨架，用自攻钉螺丝固定厚12mm的阻燃板基层板，自攻螺丝钉距为100～150mm，螺钉与板边的距离为10～15mm，钉尾应嵌入板面，后刷防锈漆，防止泛锈。为避免收缩变形，板与板拼接处应留3～5mm缝隙，相邻基层板一定要薄厚均匀、一致，以免产生接缝高差。同时，依据设计要求预留出医疗设备带及装饰LED灯片安装槽。
2)在预留医疗设备带安装槽内，用自攻螺丝将成品铝合金医疗设备带底盒固定在槽内两侧的阻燃板基层上，自攻螺丝的固定间距为200mm。接入原预埋于轻钢龙骨空腔内的气体管线，依据图纸将气体管线及设备终端、机电设备终端精确定位在医疗设备带底盒上。
3)于预留灯片安装槽内安装LED灯片。
4)待设备终端安装完成并自检合格后，组织相关单位验收，并形成相应的隐蔽工程验收记录。
⑥ 安装饰面板装饰面层
1)预先对现场基层进行复尺测量，对现场尺寸图纸进行面板排版，在排版时考虑板面接口与设备端口开孔的美观性。
2)将饰面板按照预设排版分割开孔，使用专用安装卡固定于阻燃板基层上，安装卡固定间距300mm，饰面板依据设计要求预留缝隙，缝隙需均匀一致。板面拼缝处使用与饰面板同色的硅酮结构密封胶均匀填塞。
▲ 木饰面板安装轴测剖面
⑦ 验收
检查木饰面板表面图案是否符合设计要求。检查饰面板立面垂直度允许偏差、表面平整度允许偏差、阴阳角方正允许偏差、接缝齐整度允许偏差、接缝宽度允许偏差等是否符合规范要求。
04
一体化安装完工效果
医疗设备带安装完成后会同各方进行现场验收。实践证明，工程施工质量满足规范要求，观感效果佳，验收结果为合格。

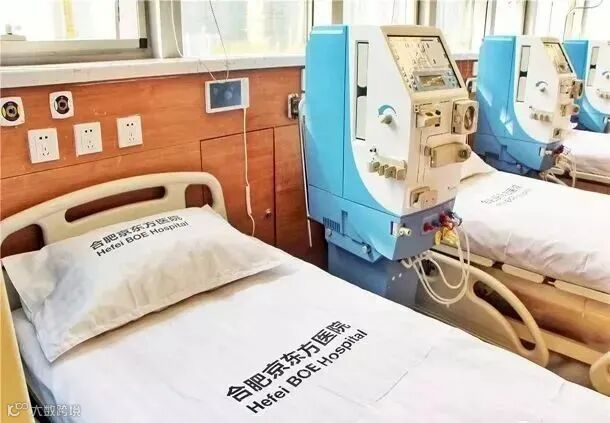

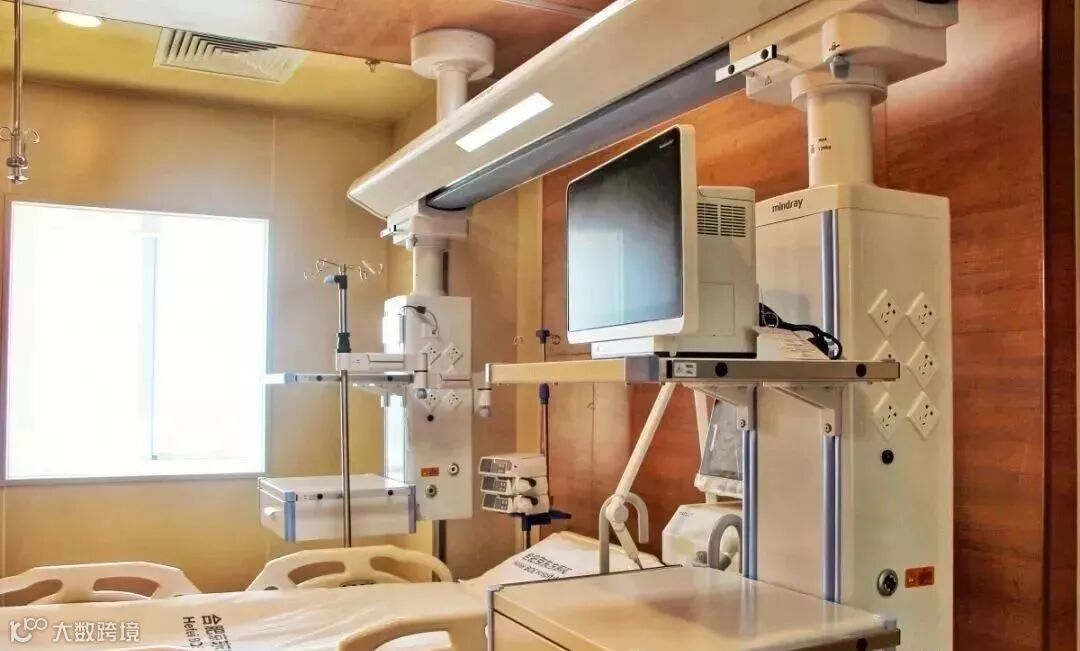

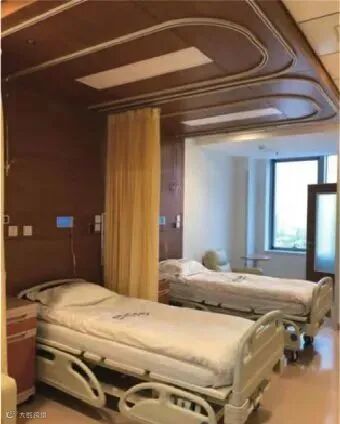

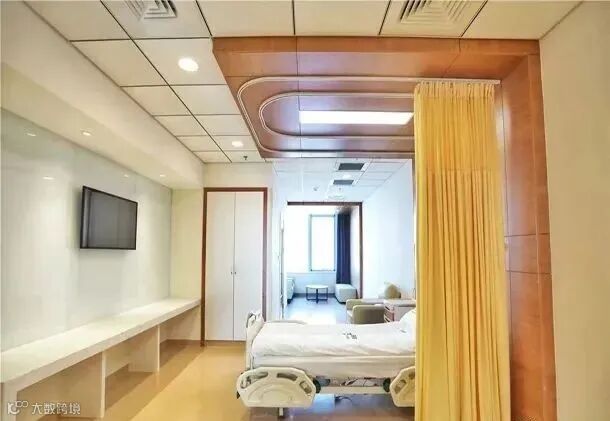

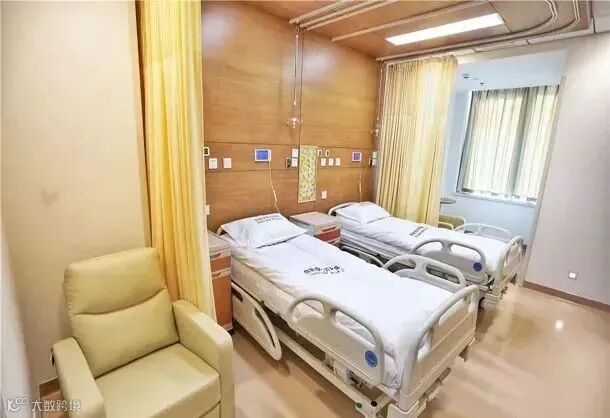

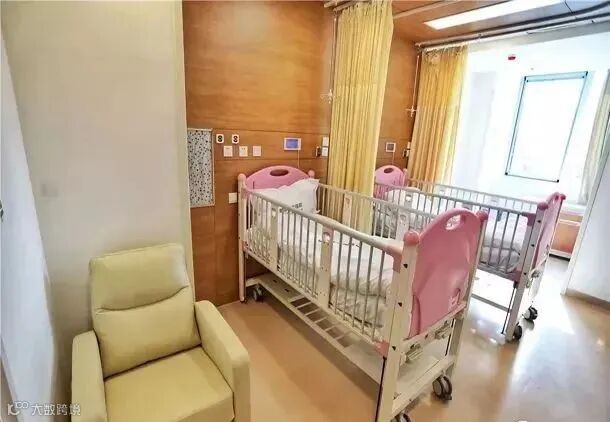

▲一体化安装完工效果
5
对比分析工艺
01
一体化安装完工效果
采用饰面板与暗藏医疗设备带一体化安装施工，较传统的医疗气体设备带安装施工可提前完成工期约10d，在现场工期紧张的情况下，保证了施工节点的如期执行。
该方法同时提升了病房装饰的整体效果，避免明装式医疗设备带因磕碰导致损坏而引起的拆卸修复工作，从而保障了医疗带的使用寿命，节约了材料，达到了环保的效果。该方法完工效果好，得到了业主及管理单位的一致好评，增加了业主满意度，进一步提升了企业形象，提高了公司的品牌效益。
02
经济效益分析
本工程通过采用饰面板与暗藏医疗设备带一体化安装施工，相比于传统的医疗气体设备带安装施工共节约人工120工时，相当于节约了人工费3.6万元，同时，也节约了医疗设备带铝合金盖板1900m，相当于降低了材料成本22.8万元。
4
结语
本文对饰面板与暗藏医疗设备带的一体化安装应用进行了系统的阐述。该创新装置的实施，不仅满足了业主方的使用需求，提高了医疗设备带的检修效率，降低了医疗设备带的成本，也保证了病房装饰的整体效果，提供了更加整洁、舒适的医住环境和观感质量，提高了病人的医疗体验。
