本期课程：
KLA Instruments™ 生物医疗行业解决方案，能够保护患者，并帮助制造商提高良率。
心脏是人体最重要也极为神秘的器官。当心脏“生病”了，很多情况下需要医生将精密的“小东西”放入心脏，帮助心脏恢复强大功能，这些“小东西”就是“心脏植入物”。
而对于这些被植入的器件而言，透明聚对二甲苯等薄膜涂层通常可保护医疗设备或器件免受腐蚀，其他生物相容性涂层也可保护患者免受意外的组织创伤、感染甚至排斥反应等并发症的侵害。包括血管成形术球囊在内的一些装置是独立的膜，必须具有均匀且固定的厚度，才能确保正常工作。
多功能透明聚对二甲苯涂层可保护接受心脏手术的患者，并为生物医学行业带来多种益处。
由于涂层性能好，聚对二甲苯的应用范围已从极端环境用途的印刷电路板（PCB）扩展至包括生物医学在内的各种工业电子用途。聚对二甲苯涂层由具有中间液相的气态相工艺而形成，可形成保形涂层，覆盖锋利的边缘、点、缝隙和裸露的内表面，厚度均匀且无针孔。这种涂层是一种有效的阻隔层，因为它极度可靠、轻质、无应力、透明，且具有生物相容性。
那么， KLA Instruments 能够为薄膜和涂层的测量提供怎样的解决方案呢？
KLA于2019年收购了Filmetrcis公司。Filmetrics的测量仪器在测量薄膜和涂层时采用反射光谱原理，即：使不同波长的入射光在样品表面发生反射，然后对反射光谱进行分析。从薄膜顶部和底部界面反射的光线可能相位相同，从而增强反射；也可能相位相反，从而减弱反射。因此，反射光谱会出现特有的振荡式强度变化。
简而言之，薄膜越厚，反射光谱中出现的振荡就越多。我们推荐Filmetrics 的 F20、F40 和 F3-CS系统用于对以下膜厚的精确测量：
血管支架
植入物
导丝、针头
导管和血管成形术球囊壁厚度
生物膜

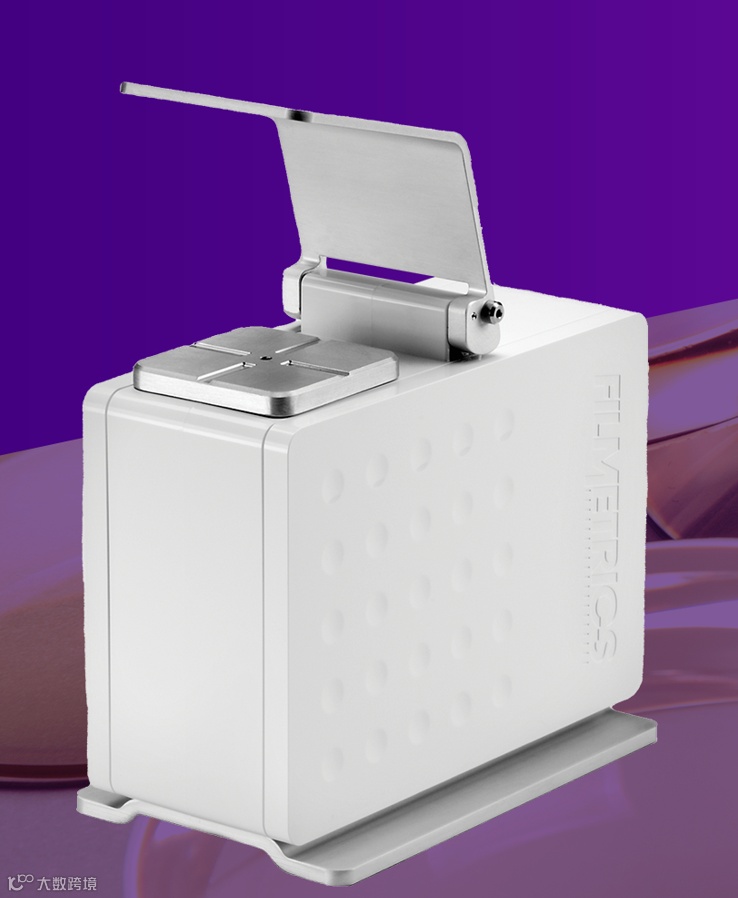

Filmetrics F3-CS 薄膜测量仪，可测量多种医疗应用中的薄膜厚度。
— 来自Manjit Daniel
（KLA Instruments 全球销售高级总监）
明星产品介绍
FIlmetrics F20
Filmetrics F20 系统是通用型的膜厚测量仪，已用于全球数千种应用场景。
只需不到一秒钟，即可测出厚度和折射率。 F20 和所有 Filmetrics 厚度测量仪器一样，可以连接到电脑的 USB 端口并在几分钟内完成设置。

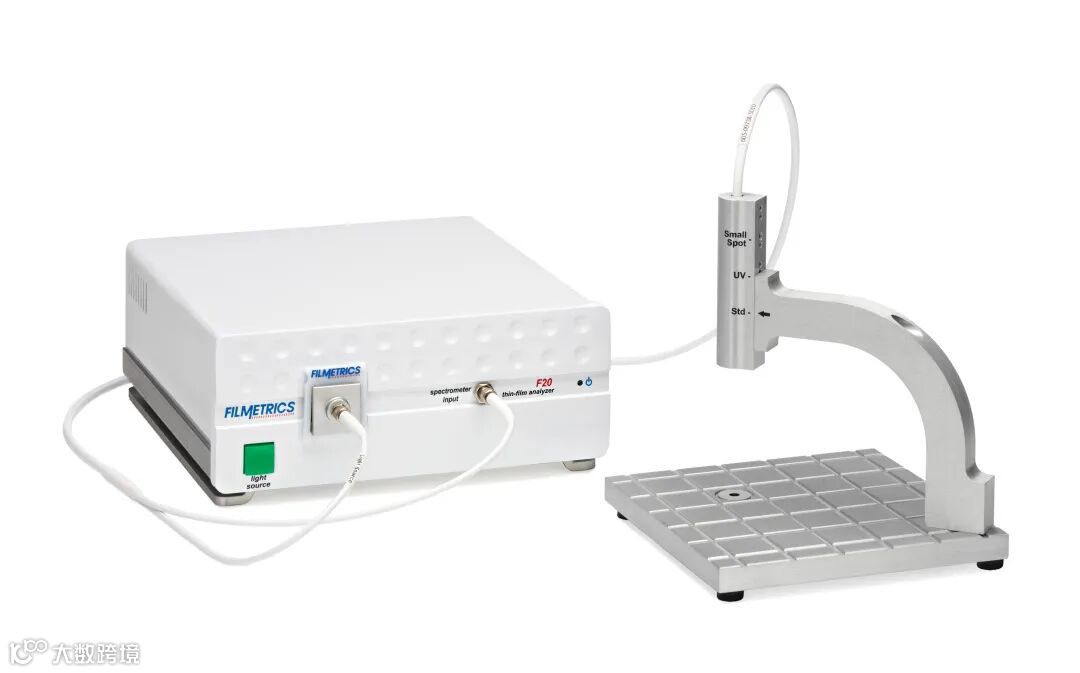

Filmetrics F20薄膜厚度测量仪
Filmetrics F 系列具有不同的型号和配置，其主要区别在于膜厚的测量范围，而这一参数又取决于系统的波长范围。如需进一步了解各产品应用的差异，请登陆我们的官方网站 www.kla-instruments.cn 阅读相关内容 。
F40 产品系列适用于需要小光斑尺寸的应用，光斑尺寸最小可达 1 µm。对于大多数显微镜，F40 可以直接连接到 C 型转接口上，而后者是行业标准的摄像头接口类型。
F40 膜厚仪配备了集成式的彩色摄像头，可实现对薄膜厚度测量光斑的精准监测。只需不到 1 秒钟，即可测出厚度和折射率。和我们所有的桌面式膜厚仪相同，F40 可以连接电脑的 USB 端口并在几分钟内完成配置。

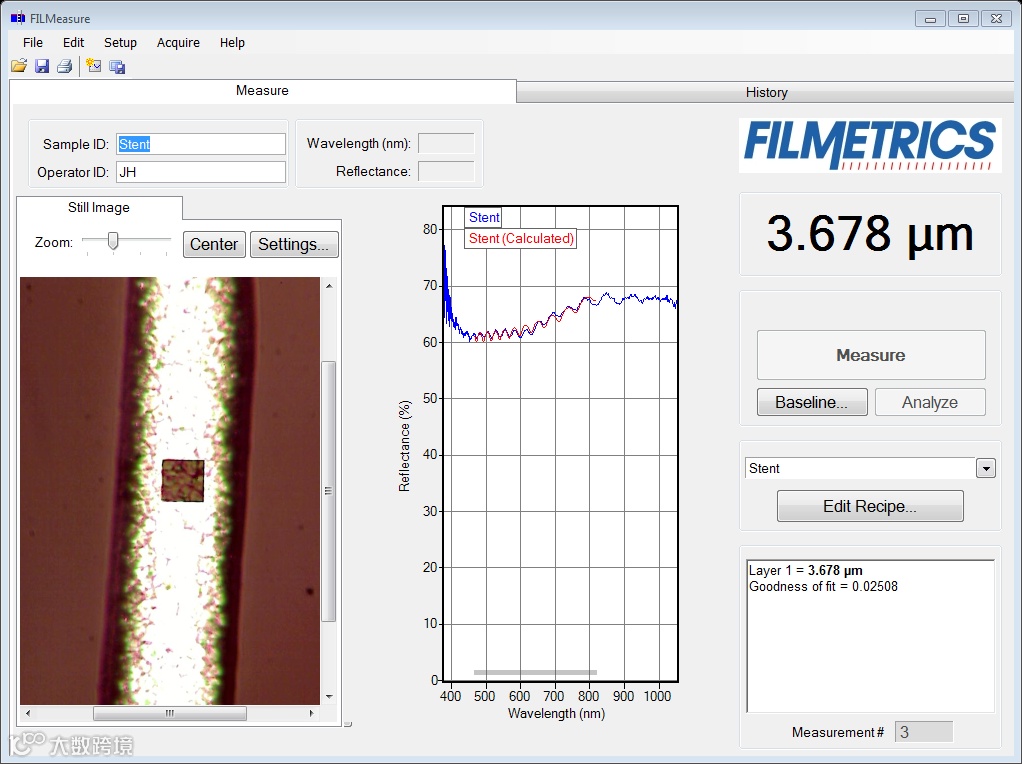

使用 Filmetrics F40 测量血管支架的药物涂层的屏幕截图

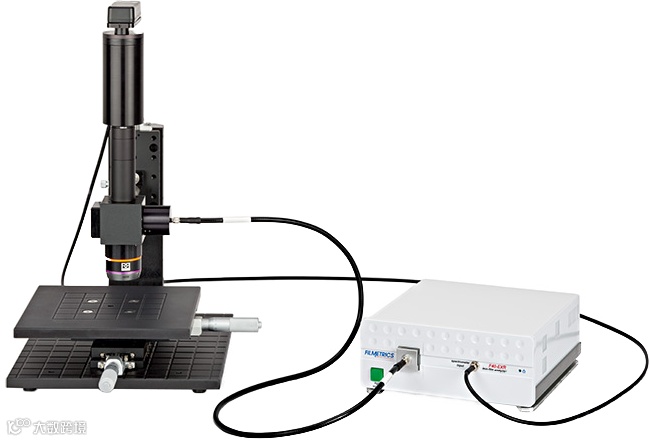

配备光学显微镜的F40-EXR
如KLA Instruments 的应用经理 Menno Bouman所说：
FIlmetrics Profilm3D®
除了薄膜和涂层厚度测量系统之外，Profilm3D® 光学轮廓仪还可以生成生物医学设备的 3D 测量结果，反映表面形貌、粗糙度、台阶高度等表面特征。
TotalFocus® 3D 成像技术可在整个垂直范围内优化每个像素的对焦信息。
Filmetrics Profilm3D 光学轮廓仪上的测量结果显示了心脏支架的 3D 形貌（左）和四苯基卟啉 (TPP) 的真彩 3D 形貌。
真彩成像技术可呈现实际颜色以增强可视化效果，为增强可视化的实际颜色提供了实际的颜色，尤其是对于细微特征或掩藏起来的特征；而增强粗糙度模式 (ERM) 可提高透镜等高斜率表面的保真度。
想了解更多解决方案，请扫描二维码，进入官网，也可直接登录www.kla-instruments.cn
▼
