01:敷地に建物をどう配置するかから考える
間取りを決める前にまず考えておかなければならないのは、建物を敷地にどう配置するか、ということだ。その際の大事な要素としては、敷地面積や形状、さらに道路の位置（方位）。また隣家の位置と距離も重要な要素になる。
北側道路の場合は、南に庭をとれるが、出し入れしやすい場所に駐車場を確保することを忘れずに。南側道路の場合は庭やアプローチと駐車場を兼用できる利点が。左上図がそうで、駐車場により道路とほどよい距離感を確保している。
あまり隣家に近すぎてもお互いに困るし、窓が隣家の窓に面したり、玄関が向かい合ったりしないよう気をつけたい。

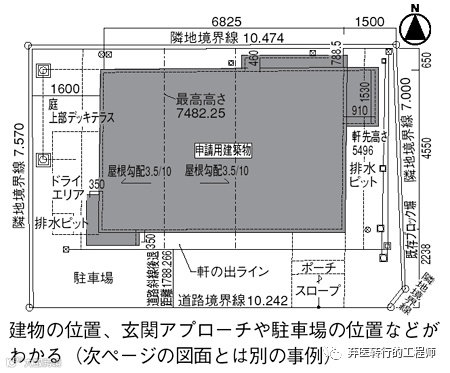

配置図
01:地基怎样从配置建筑物考虑的
房间布局之前首先预先考虑的，把建筑物做为地基怎样配置。作为那个时候重要的要素，地基面积和形状，更加道路的位置(方位)。隔一家的邻居家的位置和距离也成为重要的要素。
是北侧道路的情况，在南去掉庭园,不过，不忘记容易拿进拿出的地方确保停车场的事。是南侧道路的情况能兼用庭园和方法和停车场的优点。左上图在那样，根据停车场确保着与道路适当的距离感。
想太过分靠近邻家互相也感到为难，窗不面向邻家的窗，门口不相对的那样当心。
02:部屋数と部屋の配置を決めていく
敷地への配置が決まったら、次は家族構成に応じて必要な部屋数を割り出し、配置を決めていこう。一般に１階にはリビングなどパブリックゾーンを2階に個室をとるケースが多いが、1階に日照が確保できない場合は、2階リビングという発想の転換も。日当たりが確保しにくい場合は、中庭を設けてコの字に部屋を配置するという方法もある。
また、子供室の配置は親の部屋から様子がうかがえるようにするなど親子のコミュニケーションのことも考慮しておきたい。二世帯が同居する場合は、騒音で悩まさないよう、親世帯の部屋の上に水まわりや子供室を配置しない配慮を行いたい。二世帯の間に適度な距離感を保つ必要も。
また必要な収納スペースの確保を忘れないように。
02:房间数和房间的配置
对地基的配置决定了，下面算出按照家族构成必要的房间数，决定配置。普通对于1层到2层取客厅等公共地域单人房间的情况多,不过，1层日照不能确保的情况，2层客厅的构思的转换也。向阳难确保的情况，也有设置里院ko的字配置房间这样的方法。
同时，想孩子室的配置使从父母的房间情况能窥视等父母和子女的交流的事也预先考虑。如果二户人家同居，由于噪音不伤脑筋的那样，进行想父母家庭的房间上面不配置水周围和孩子室的关怀。保持对二户人家之间适度的距离感的必要也。
象再不忘记必要的收纳空间的确保一样地。
03:人が移動するときの「動線」がスムーズか
配置を決めた後にチェックしたいのは動線。家事動線を短く、がポイントだ。キッチンからバス・サニタリーが遠いようでは調理と掃除・洗濯を同時にするようなとき不便。寝室とトイレも近い方が便利。また、キッチンやバス・トイレへは、リビングやダイニングを通らなくても行けるように別の通路を確保しておきたい。
リビング内に階段をつくるのかどうかもポイント。空間の広がりが得られ、家族のコミュニケーションをとりやすいことからリビング内階段が増えているが、断熱性が低いと寒いので注意したい。
03:人移动的时候的「活动线」顺畅决定了
配置之后检查的活动线。很短，是点家务活动线。离厨房巴士·卫生的好象远把烹调和扫除·洗涤做为同时象一样的时候不便。卧室和厕所也近的一方便利。同时，想到厨房和巴士·厕所，为使即使不通过客厅和食堂也能行预先确保另外的道路。
在客厅内把台阶做成怎样点。从空间的扩展得，容易取家族的交流的事客厅内台阶增加着,不过，因为绝热性想低冷注意。
04:平面図では部屋の配置、動線がわかる
平面図は、いわゆる間取図のことで、各階ごとに、およそ目の高さからみた平面の様子が表現される。部屋の配置や広さ、階段や収納、キッチンなどの位置がこれでわかる。ただそれぞれの位置はわかるが高さまではわからない。
また基本設計段階（相見積もりなどのとき）で出されるものと本設計とは詳細さが異なり、本設計では、柱や筋交いの位置までわかるが、基本設計ではそこまでは書き込まれないことが多い。
平面図をもらったときに確認したいことは、部屋の配置や数、広さが要望どおりかどうか。動線はスムーズか、など。図面を指でたどりながら、暮らしをイメージしてみよう。
例えばクルマで買い物から帰ったとき、荷物をどこに一時置きするのか、コートはどこで脱ぐのか。どこでくつろぎ、テレビはどこで見るのか、といった具合に自分の生活に照らして検討しよう。
なお、間取図をたどるためには、基本的な記号を覚えておく必要がある。本誌の実例ページなどで、ふだんから読み取るトレーニングをしておこう。

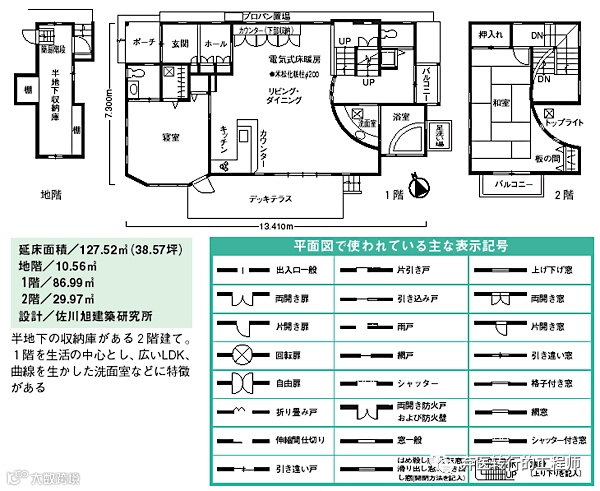

平面図
04:平面图房间的配置，知道活动线
的 平面图，由于所谓房间布局图的事，每各层，从第大概的高度看了的平面的情况被表现。由于这个明白房间的配置和宽度，台阶和收纳，厨房等的位置。只有各自的位置明白到(连)高度不明白。
再基本设计阶段(相见打算等的时候)被出的详细与东西和本设计有差异，本设计，到柱子和斜对过的位置明白,不过，基本设计到那里不被写入的事多。
想得到了平面图的时候确认的事，是不是房间的配置和数，宽度要求那样。活动线顺畅，。等顺着图纸用手指一边前进，一边试着联想生活。
譬如用汽车从买东西返回了的时候，哪里一时是放置做行李，大衣在哪里还是脱？所说的在哪里放松，电视在哪里看的，情形照自己的生活讨论。
再者，为了顺着房间布局图前进，需要预先记基本的记号。以本刊的实例页等，预先做从平素开始领会的练习。
05:立面図と断面図で、立体的にイメージできる
立体的に把握できるのが立面図と断面図。
立面図は東西南北から見た外観形状を示したもの。外から見た窓や玄関ドア、勝手口、バルコニーの位置やデザインが具体的にわかるようになっている。
また仕上げ表（設計図書に必ず付いてくるべきもの）と照らし合わせて見ていくと、外装の各部位の材料がすべて確認できる。サッシの品番などもそれで確認しよう。より立体感をつかみたい場合は、カラーパースやCGを使った画像を提供してもらうとよい。

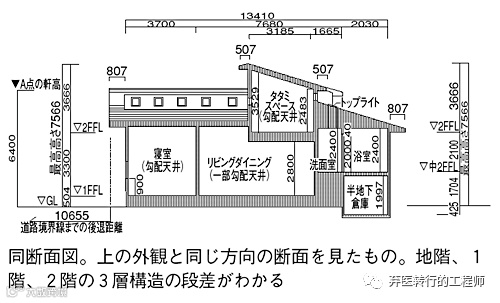

断面図は、建物をタテに切断した内部の様子をあらわしたもの。例えば天井の高さや半地下、吹き抜け、ロフトなど、平面図でも立面図でもわからないことが、断面図を見ると、どうなっているのかがわかる。断面図も2方向から見た様子が描かれる。
こうして平面図と立面図、断面図を併せて見ることで、家の様子が立体的にイメージできる。

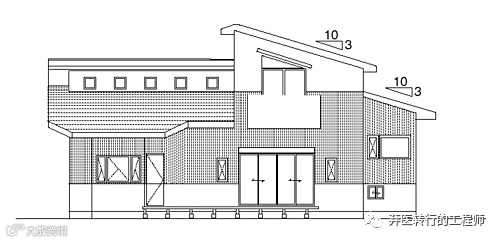

立体図
断面図
05:立面图断面图，立体地以印象切的能
立体性地把握立面图和断面图。
立面图表现了从东西南北看了的外表形状的东西。从外边看了的窗和门口门，通向厨房的入口，阳台的位置和设计具体地明白。
再试着核对完成表(跟设计图书必定应该来东西)的话，包装的各部位的材料全部能确认。框格的编号等由于那个也确认。想抓住更立体感的情况，请提供颜色Perth和使用了CG的画像就好了。
断面图，表示了tate切断了建筑物的内部的情况的东西。譬如顶棚的高度和半地下，刮过，高击斜面等，平面图也立面图也不明白的事，看断面图的话，明白变成怎样。断面图从2方向也看了的情况被描画。
由于这样试着合起平面图和立面图，断面图的事，家的情况立体地以印象破。
06:展開図で建具や窓の位置、高さがわかる
展開図は、部屋の真ん中あたりから見た、壁面の様子を描いたもの。これも東西南北の壁面が描かれることが多い。 展開図には立面図や断面図にはあらわせない高さや位置が記載される。ドアや窓の形がイラストのように具体的に描かれるので、初めて見る人でもイメージがつかみやすい。
例えば左の図を見ると、扉や窓、収納がどの位置に、どの高さまで付いているのか、キッチンの高さはどうなっているのか、照明器具はどこに付くのかなどが明瞭にわかる。ただ前後の位置関係は展開図ではわからないので、平面図と照らして見る必要がある。
すべての部屋が描かれるので、どの図がどの場所を描いたものであるのかを、確認しながら見ていこう。例えばトイレの場合、便器の大きさ、高さ、ペーパーホルダーの位置、高さまで、はっきりわかる。これらはふだんの使い勝手に直接影響する部分なので、家族の誰にも不都合がないかをよく確認しておこう。
さらに壁面や収納の仕上げ材料も記載されるが、仕上げ表（前述）と併せて見ていくと、よりわかりやすい。どの材料をどこにどれだけ使うのかが展開図でわかるので、見積もりのチェックにも役に立つ。
展開図をよくチェックしておかないと、工事が始まってから形になったものを見て、気に入らないからと変更を要求することになりがち。費用もアップしてしまうので、事前によくチェックするよう心がけたい。

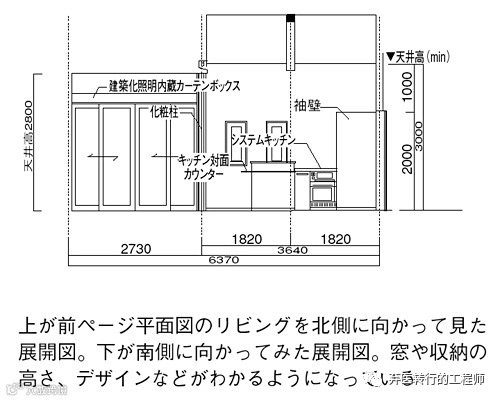

展開図

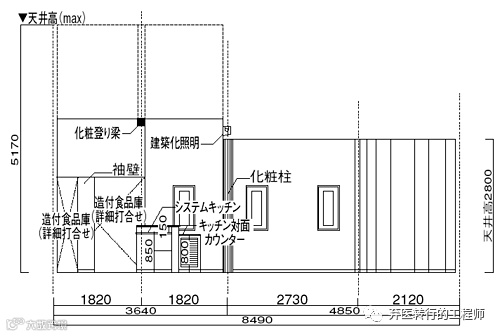

展開図
06:展开图明白门窗隔扇和窗的位置，高度的
展开图，每描画了从房间正中看了，墙面的情况的东西。常常这个东西南北的墙面也被描绘。 被展开图对立面图和断面图不能表示的高度和位置记载。因为门和窗的形式象插图一样地具体地描绘，第一次看的人印象也容易抓住。
譬如查阅左面的图的话，门和窗，收纳哪个位置，到(连)哪个高度是附有，厨房的高度还是变成怎样，照明设备哪里附有等明了明白。因为展开图不明白免费前后的位置关系，需要与平面图试着照。
因为全部的房间被写，一边确认一边看哪个图描绘了哪个地方。譬如是厕所的情况，到(连)便器的大小，高度，卫生卷纸架的位置，高度，很清楚。这些因为是平素的使用随意地直接影响的部分，家族的谁很好地也预先确认没有不合适。
更加墙面和收纳的完成材料也被记载,不过，与完成表(前述)试着合起的话，更易懂。因为用展开图明白哪里多少使用哪个材料，对估计的检查也有用。
看不很好地预先检查展开图，工程开始之后成为了形式的东西，从不顺眼要求变更的往往。因为费用也提高了，用心鲷鱼事前很好地检查。
07:電気設備図でスイッチ、コンセントを確認
設備図には電気設備図、給排水・ガス・冷暖房設備図などがある。左に掲載したのは電気設備図。
電気設備図は屋外から引かれた電気が分電盤を通って、各部屋に配線されていく経路とスイッチ、コンセント、照明器具の位置、さらにテレビやLAN配線などを書き入れたもの。
一般の人が見てもわかりやすいように、配線経路を詳しく書き込まずにスイッチの位置と照明を線でつないで関係を示すのみのケースもある（左図の場合）。それだけで、どこにどのような照明器具があって、どこで点滅するのかがわかるからだ。
電気設備図を見ていくときは、各部屋のコンセント・スイッチの数と位置は要チェック。また、照明だけでなく、わが家の家電製品をすべて（これから購入予定のものも）リストアップ。それらを予定どおりの場所に配置できるか、コンセントが付いているかをよくチェックしておこう。
これも平面図のチェックと同じで、朝起きてコーヒーを入れる、パンを焼くといった具合に暮らしをイメージしながら図面をたどってみよう。例えば、掃除機はなるべく同じコンセントで広範囲に掃除できるほうがラク。コードの長さに応じてコンセントの位置を決めたい。こうしたことはあらかじめ設計のときに要望を出しておいて、図面で確認する。後で困らないように念入りにチェックしよう。

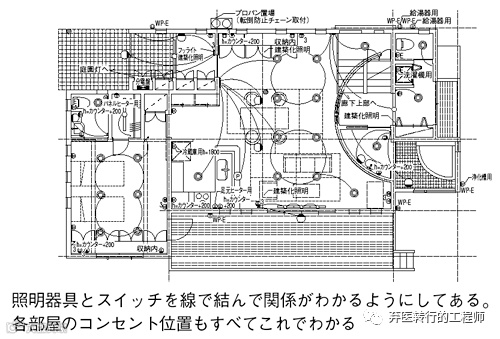

電気設備図

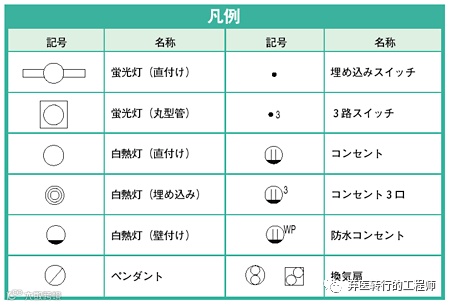

凡例
07:电气设备图在确认设备图里(上)有开关，
插座电气设备图，给排水·煤气·冷气和暖气设备图等。刊登了在左面的电气设备图。
电气设备图与从室外中被扣减了的电来往份儿电盘，被各部分铺配线的路径开关，插座，照明设备的位置，更加写上了电视和LAN线路等的东西。
象普通的人看也易懂一样地，不详细地写入线路路径以线维系开关的位置和照明也有只表现关系情况(是左图的情况)。只是那个，知道哪里有怎样的照明设备，在哪里忽亮忽灭。
查阅电气设备图的时候，各部分铺的插座·开关的数和位置要检查。同时，全部(今后购买预定的东西)也列表不仅仅是照明，我家的家电产品。在预定那样的地方能配置那些，很好地预先检查插座开着。
所说的这个与平面图的检查也同样，早上起来倒咖啡，烤面包的情形一边联想生活顺着图纸一边试着前进。譬如，除尘器用尽量同样的插座在广大范围能扫除轻松。想按照编码的长度决定插座的位置。这样的事预先是设计的时候预先发出要求，用图纸确认。象过一会不感到为难一样地周到地检查。
08:ワンポイント法律講座
●建ぺい率・容積率
建ぺい率は、敷地面積に対する建築面積（建物を真上から見下ろして、壁の中心線で囲まれた部分）の割合。容積率は敷地面積に対する延床面積（各階面積の合計）の割合。敷地面積100m2で、建ぺい率60％、容積率150％なら建築面積は60m2、延床面積は150m2まで。
●建pe在比率·容
积率建pe在比率，是对地基面积的从正上方俯视建筑面积(建筑物，墙中心线被包围了的部分)的比例。容积率是对地基面积的延地板面积(各层面积的共计)的比例。以地基面积100m2，建pe在比率60％，要是容积率150％建筑面积60m2，延地板面积到150m2。
●斜線制限
「道路斜線制限」は、道路の反対側の境界線から一定の角度で延びる斜線の中に、「北側斜線制限」は北側隣地境界線から5ｍないし10ｍ立ち上げたところから延びる斜線の中に建物を収めなければならない。
●斜线限制「道路斜线限制」，必须收起建筑物在从道路的反对(面)方面的境界线以一定的角度延伸斜线中，到「北侧斜线限制」从从北侧邻地境界境界线没有5m启动了10m的地方延长的斜线中里。
