📌 适用对象：项目经理｜设计师｜国内EPC工程师｜建筑顾问协调人
📌 适用场景：中资企业马来西亚建厂｜工业园区报批流程｜施工图落地执行
📐 一、为什么要了解马来西亚图纸制式？
Why Is It Important to Understand Malaysian Drawing Standards?
对于“走出去”的中资企业而言，图纸不仅仅是工程蓝图，更是政府审批的法律文件、施工团队的工作指令。
不了解马来图纸制式 = 报批失败 + 施工混乱 + 工期延误
🧱 国内常用“国标图”VS 马来西亚图纸的差异包括：
| 维度 |
国内图纸（GB标准） |
马来西亚图纸（MS/UBBL/By-law标准） |
|---|---|---|
| 语言 |
中文为主 |
英文为主（强制） |
| 图纸单位 |
mm（毫米） |
m（米）为主、mm为辅 |
| 图纸编号规则 |
项目+专业+图号+版本 |
通常采用A1/A2序号 + 专业代码（如C/E/M） |
| 消防设计 |
按国内《消防规范》 |
按UBBL + BOMBA要求 |
| 图签与盖章 |
单页图签，电子章常见 |
统一图签格式 + 每张图需签字盖章（注册顾问） |
| 建筑物尺寸标注 |
外框/轴线标注 |
常常要求净尺寸（Net Size）标注 |

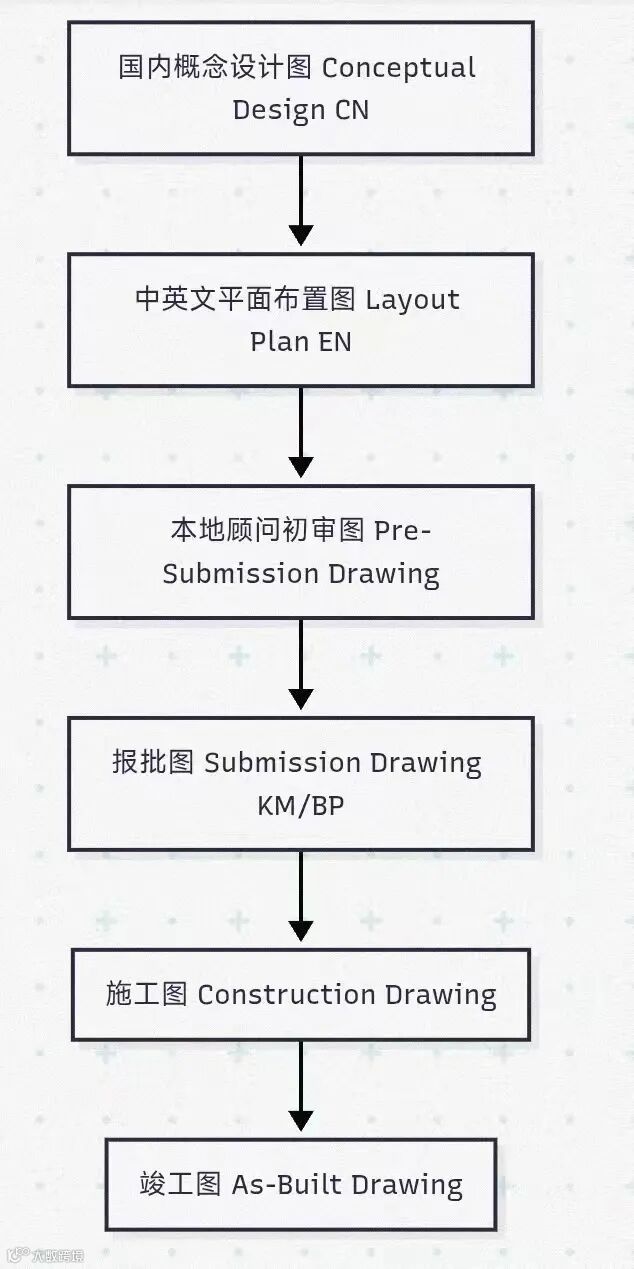

📁 二、马来西亚建筑图纸全流程概览
Drawing Package Flow in Malaysia Construction Projects
📑 三、主要图纸阶段与内容详解
Key Drawing Stages and Their Contents
1️⃣ 概念设计图 Conceptual Design
📌由国内设计院完成，表达产线工艺、平面布局、功能分区意图
内容包括：
厂房功能分区图（功能色块标注）
流线示意图（人流/物流）
建筑体量意向（立面/剖面草图）
工艺流程图（如锂电、光伏、电子厂）
✅ 建议标注中英文注释，方便顾问理解
2️⃣ 中英文布置图 Layout Plan with English Notes
📌供本地顾问理解设计意图和预审用图
内容包括：

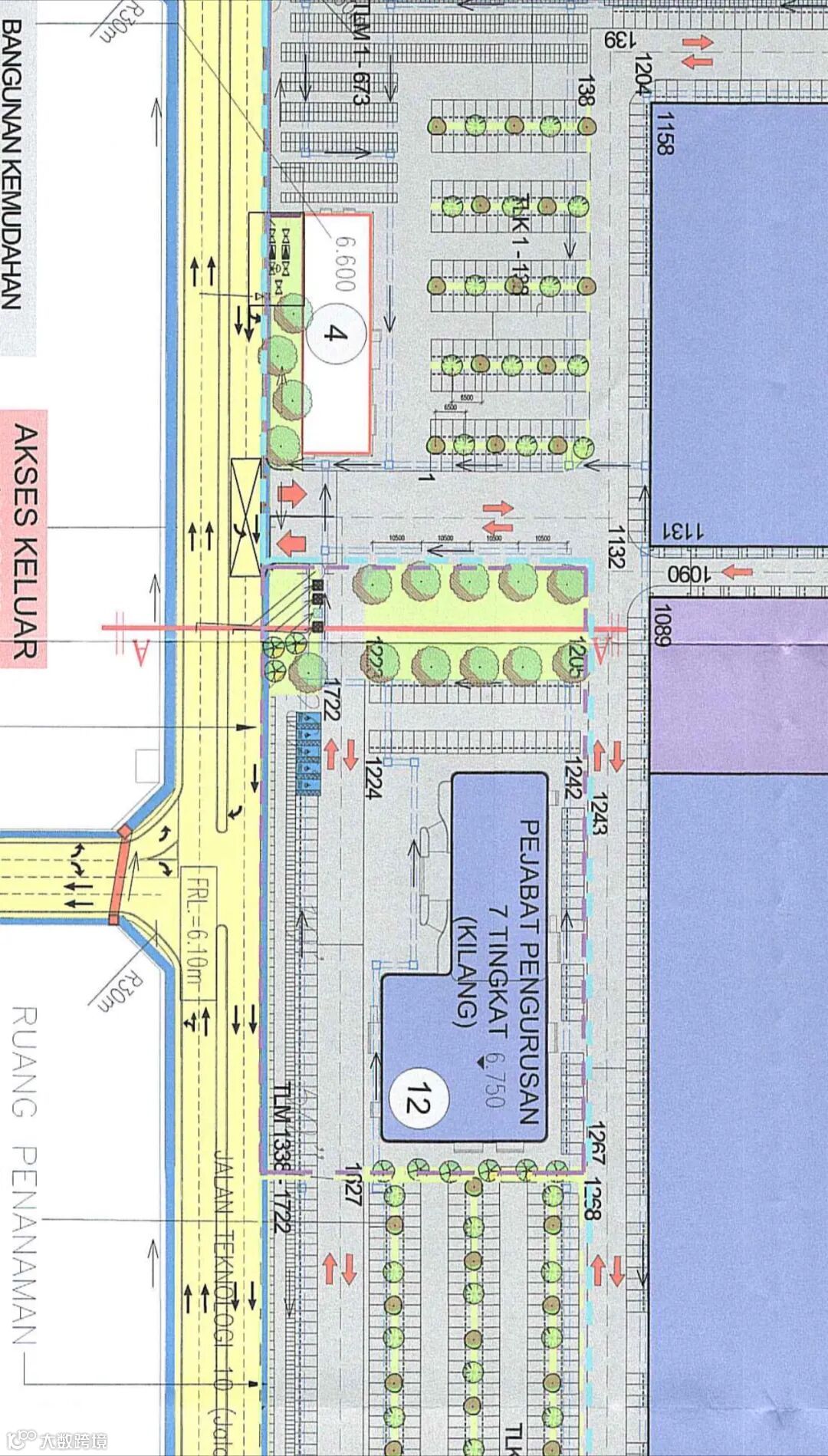

Site Master Plan（总图）
Floor Plan（楼层平面图）
Functional Area Table（功能面积表）
Major Equipment Locations（主要设备定位）
📐 此阶段建议使用 AutoCAD + 英文图层命名 + 公制单位米

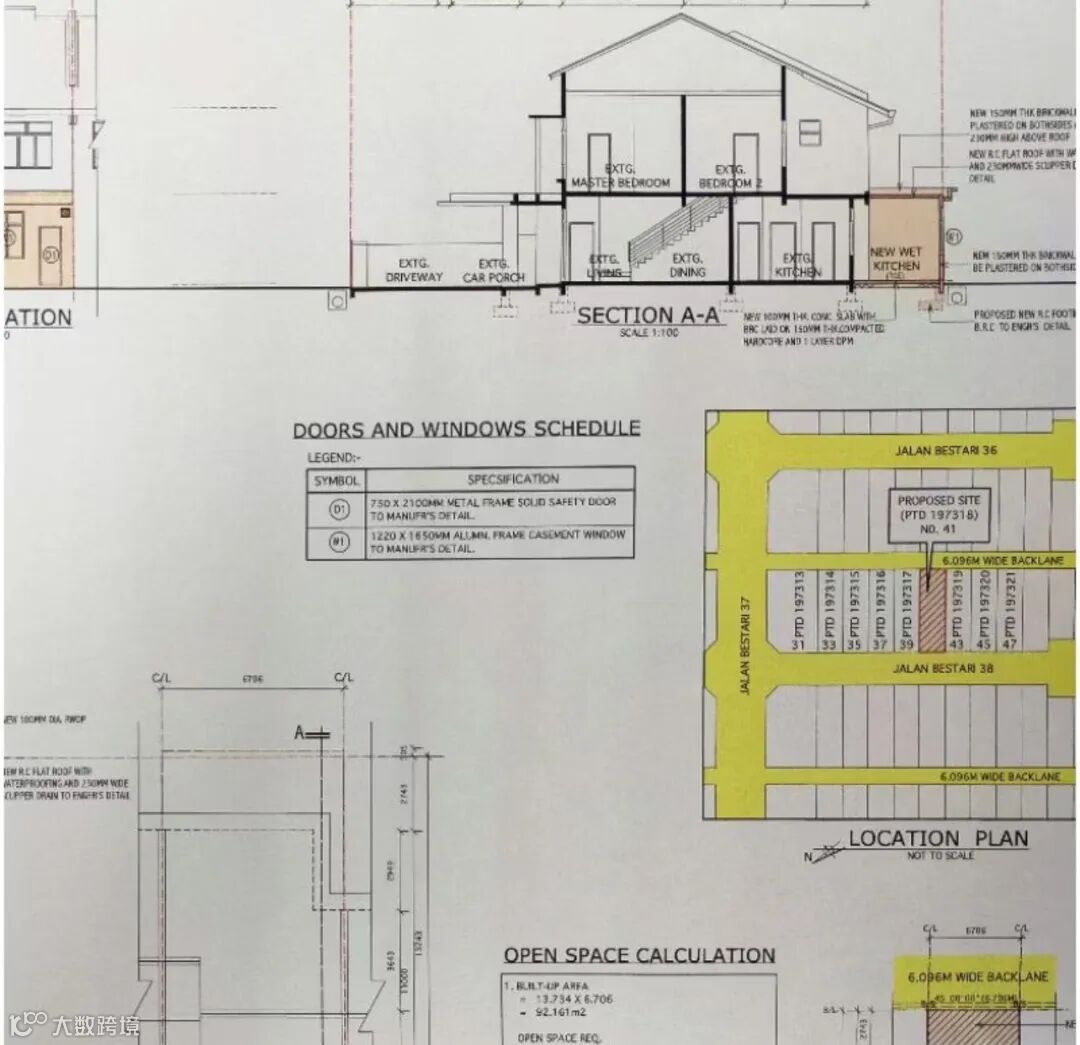

3️⃣ 报批图 Submission Drawings
📌必须由本地注册顾问出具并签章，符合UBBL、MS标准等法规要求
报批类型及对应图纸：
| 报批阶段 |
图纸说明 |
|---|---|
| KM（规划许可） |
Site Layout Plan, Zoning Plan, Road Access图 |
| BP（建筑批准） |
建筑图、结构图、机电图（Architectural / C&S / M&E） |
| BOMBA（消防） |
Fire Escape Plan, Fire Hose Reel, Hydrant布置 |
| DOE（环境） |
污水布置、废气治理、绿化面积计算图等 |
📌 报批图图纸需统一图签（Title Block），包括：
顾问公司名称
图纸编号（Drawing No.）
签名盖章栏位
图纸比例、图纸日期
政府审批用途注明

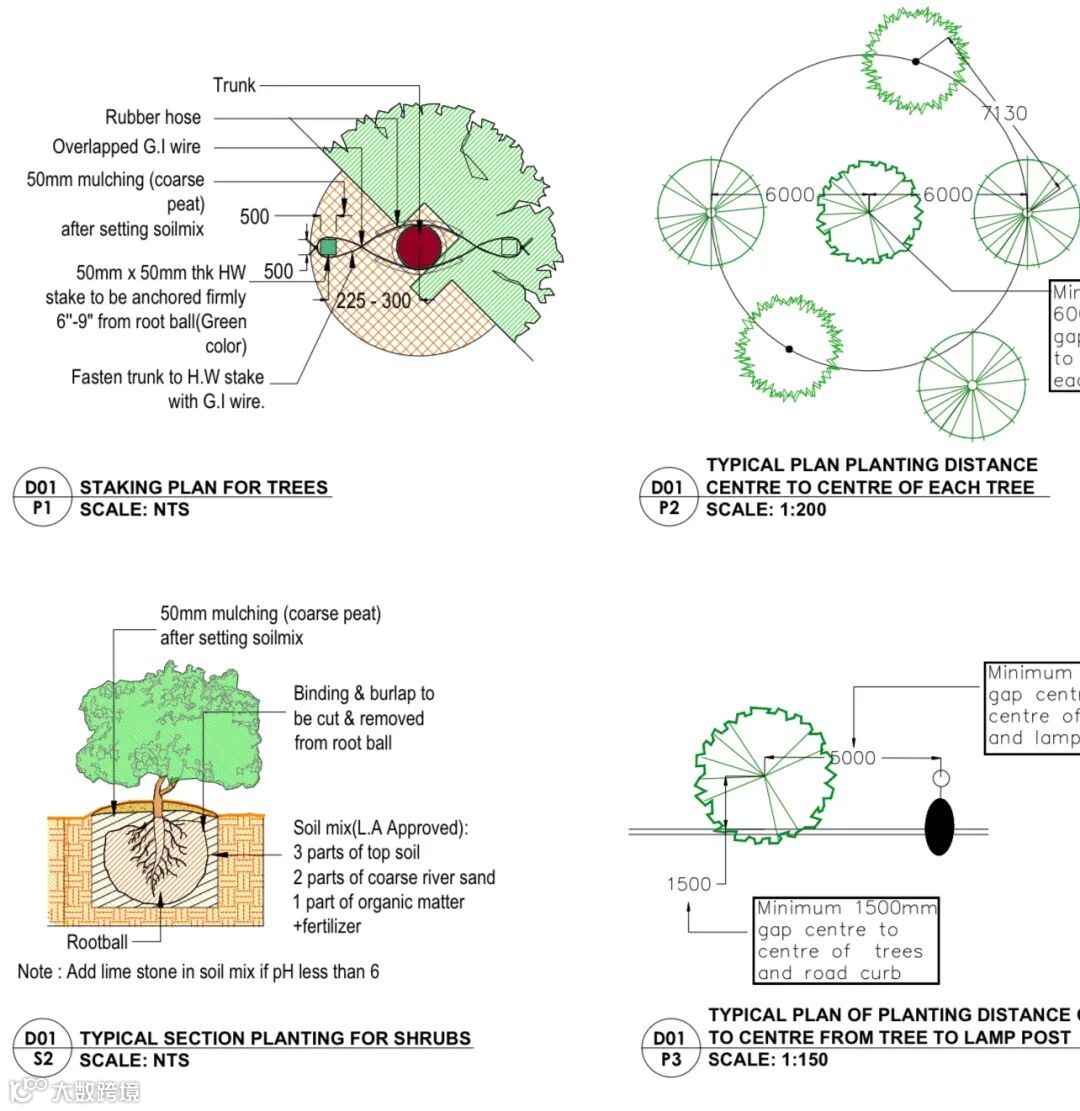

4️⃣ 施工图 Construction Drawings
📌 报批通过后，由顾问与施工单位协同深化
加入施工做法（Wall Details, Roof Section）
细化节点（Stair Detail, Door/Window Schedule）
标注材料、尺寸、标高、构造清晰
须具备实际施工可操作性
可用于采购及施工清单提取
⚠️ 注意：现场很多施工团队以2D图纸为主要依据，BIM模型尚未全面普及。
5️⃣ 竣工图 As-Built Drawings
📌 CCC验收及未来运维关键资料，施工结束后编制
关键要求：
反映实际施工内容（含变更）
须由顾问签署确认并加盖**“As-Built”章**
含消防、结构、水电、排水等所有系统图纸
提交给Majlis备案或未来查验
📐 四、图纸标准要点速查表
Quick Reference Table for Malaysian Drawing Standards
| 项目 |
要求说明 |
|---|---|
| 图纸尺寸 |
A1 / A2 为主 |
| 字体大小 |
英文，最小2.5mm以上清晰可读 |
| 比例比例 |
建筑1:100，结构1:50/1:20常见 |
| 单位标注 |
m为主，尺寸明确，避免模糊不清 |
| 坐标系统 |
使用国家坐标系（如RSO或UTM） |
| 图纸版本控制 |
使用Rev.0, Rev.1等版本控制系统 |
| 文件命名 |
项目名+专业代码+图号（如ABC_A01_Rev0） |
📎 五、实用建议 & 典型问题
Practical Advice & Common Pitfalls
🔸 图纸请务必中英文双语对照：尤其是初期设计说明、设备图例
🔸 务必控制图纸命名统一性：中文文件、版本混乱容易出错
🔸 交底会议常态化：国内设计与本地顾问的技术沟通不能靠“邮件扔图”
🔸 建议设立“图纸审查表”：用于团队内部对每阶段图纸质量把关
🎯 结语：标准落地，项目落地
Final Words: Standards Define Execution
图纸，是跨文化工程落地的桥梁。
图纸越清晰，执行越有力；
标准越统一，风险越可控。
🌍 了解并尊重马来西亚的图纸制式，是中资企业“走出去”的关键一步。
📐 不只是画图，而是打造“语言一致”的建设蓝图！
