在马来西亚的建筑工程中，脚手架（Scaffolding）广泛用于高层建筑、桥梁、工厂、基础设施建设等项目。以下是关于 外墙脚手架、重型门架、盘扣架体 等的 材料来源、市场租赁情况、搭设方案、PE 计算、验收与挂牌制度 的详细指南。

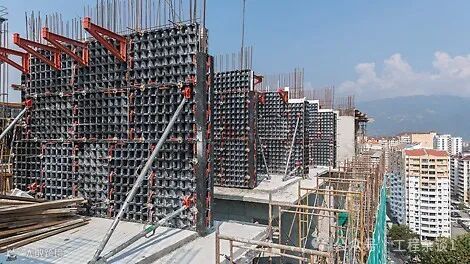

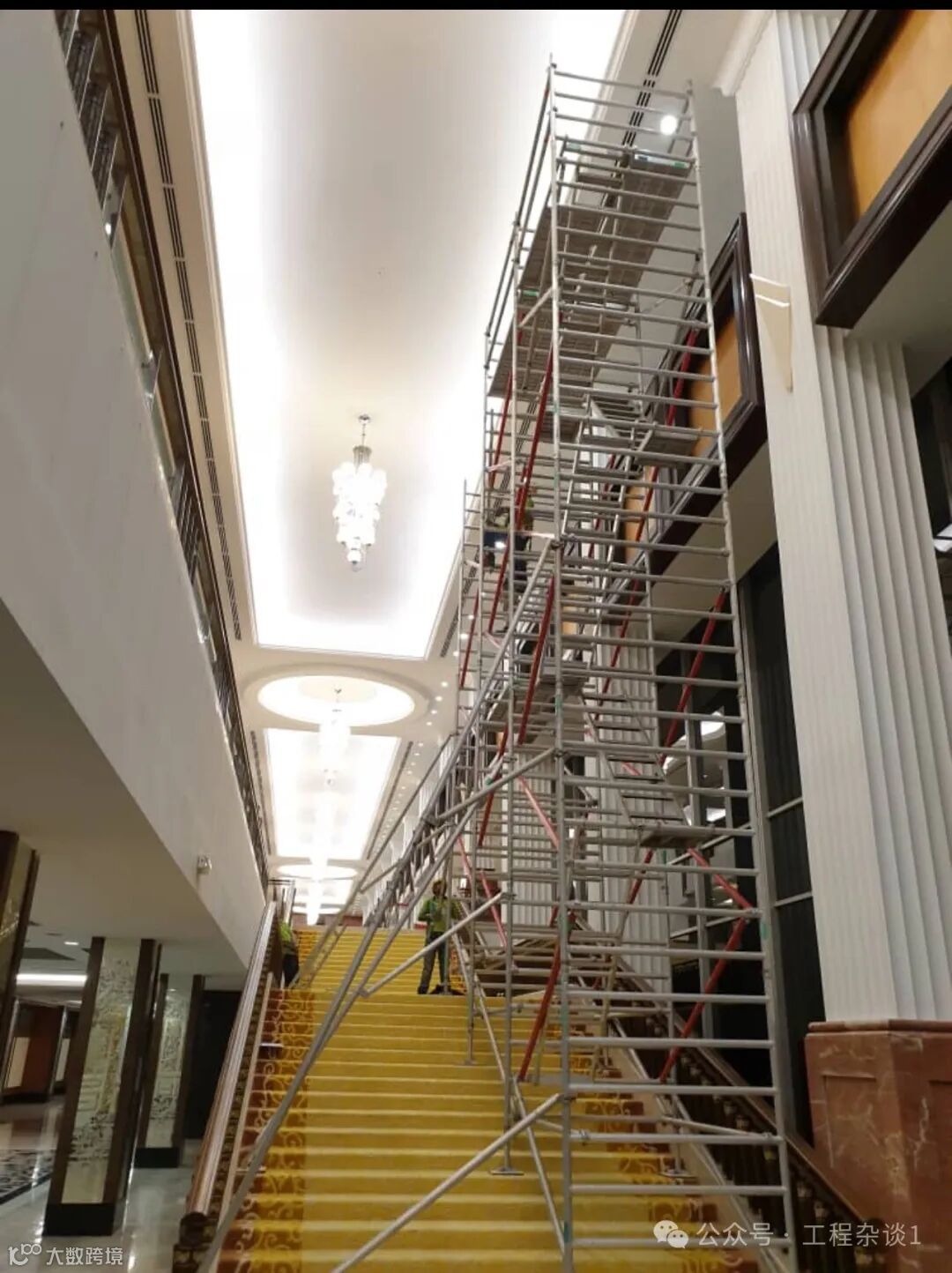

1. 脚手架类型概述

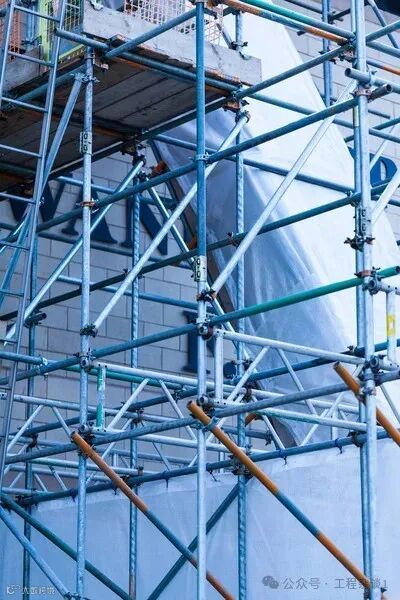

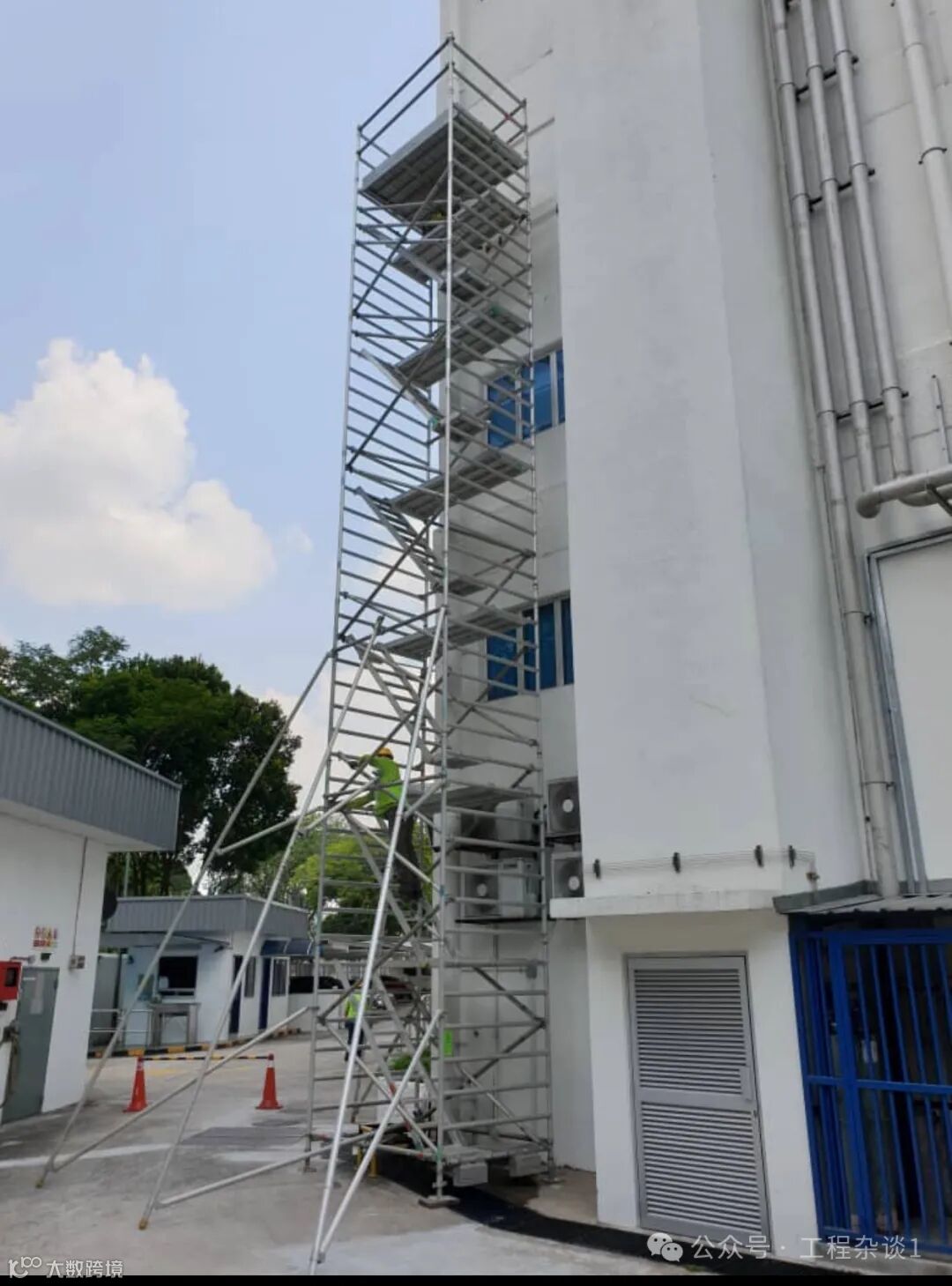

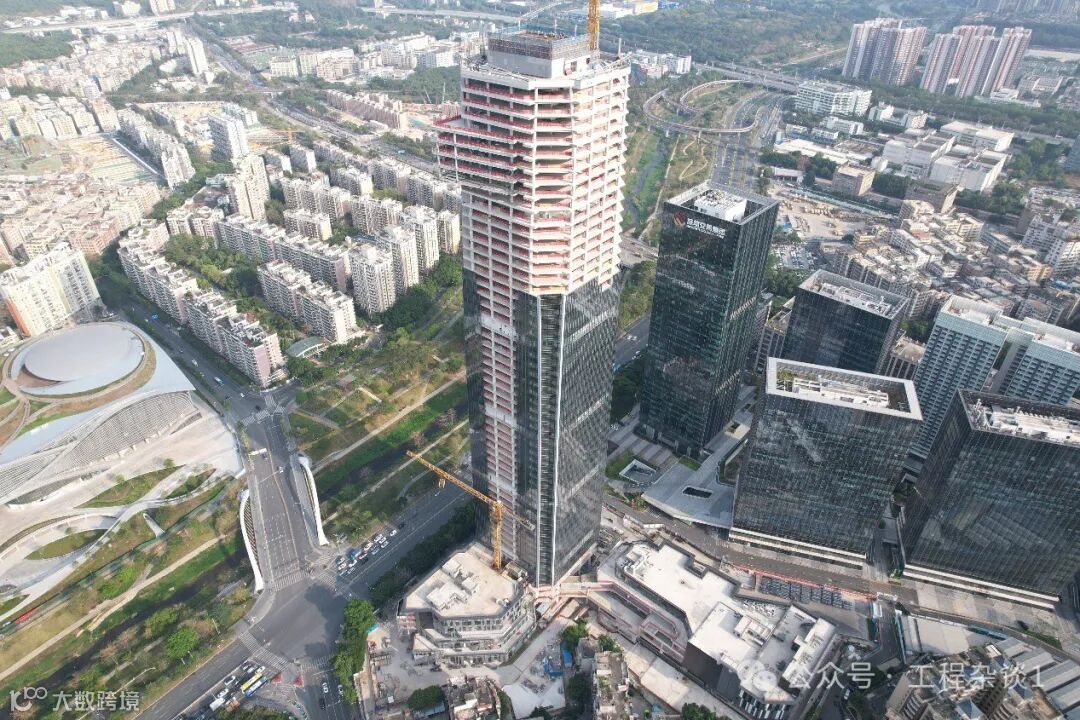

1.1 外墙脚手架（Facade Scaffolding）
特点
• 用于建筑外立面施工，如粉刷、幕墙安装等。
• 常见类型：
✅ 单排架（Single Row Scaffold） – 低层建筑外墙施工。
✅ 双排架（Double Row Scaffold） – 高层建筑稳定性更好。

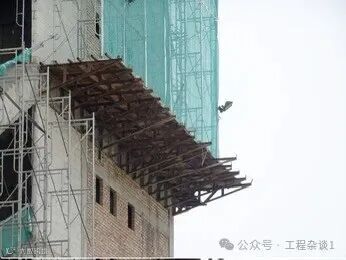

✅ 悬挑脚手架（Cantilever Scaffold） – 适用于高层建筑外立面。
材料
• 钢管脚手架（Tube & Coupler Scaffold） – Q235/Q345碳钢，热镀锌处理。
• 盘扣式脚手架（Ringlock Scaffolding） – 高承载力，安装快速。
应用
• 住宅楼、商业大厦、工厂外立面作业。
1.2 重型门式脚手架（Heavy-Duty Frame Scaffolding）
特点
• 适用于 混凝土浇筑、桥梁支撑、大跨度结构 施工。
• 主要类型：
✅ H型门架（H-Frame） – 承载力强，稳定性高。
✅ A型门架（A-Frame） – 适用于轻型施工，如装修。
✅ C型门架（C-Frame） – 用于桥梁等大荷载结构。
材料
• Q345碳钢，表面热镀锌或喷漆处理。
应用
• 高层建筑、桥梁工程、工业厂房。

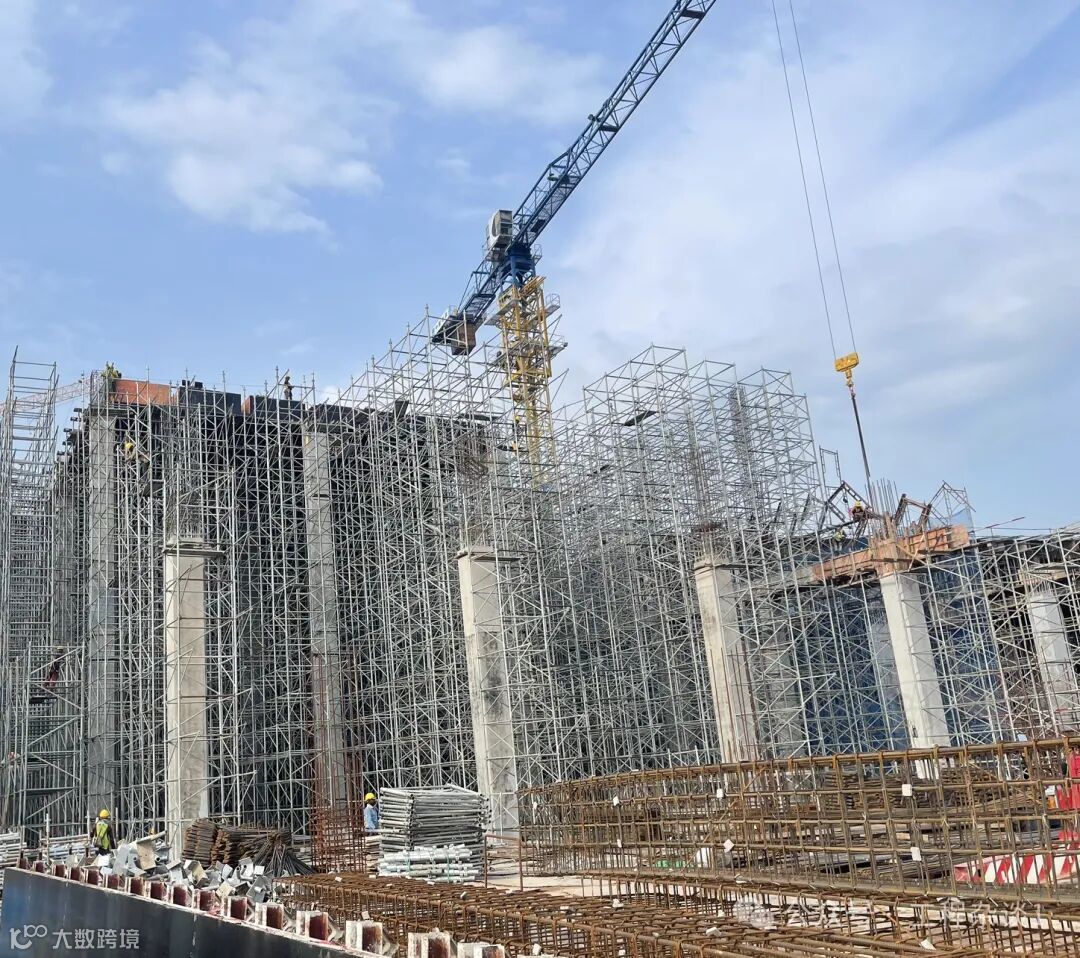

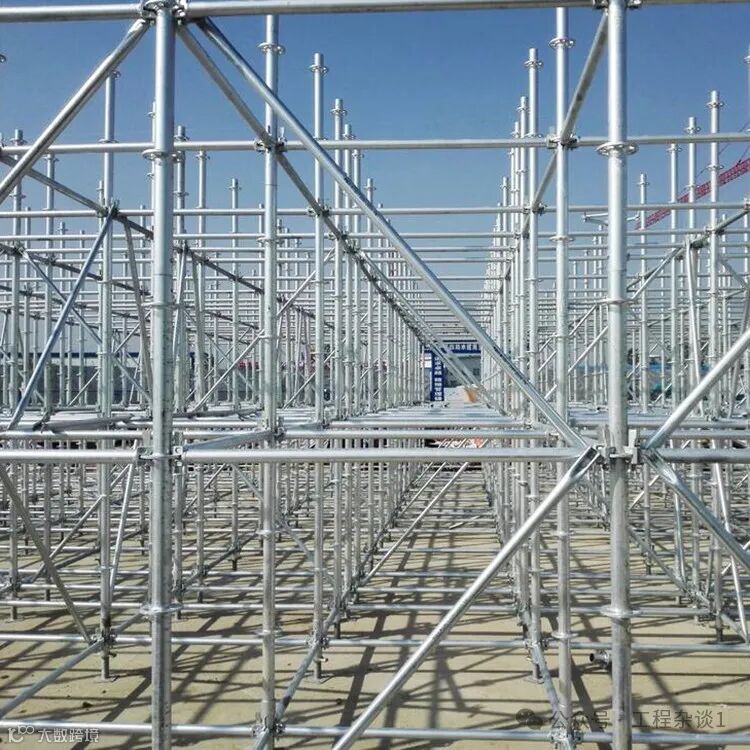

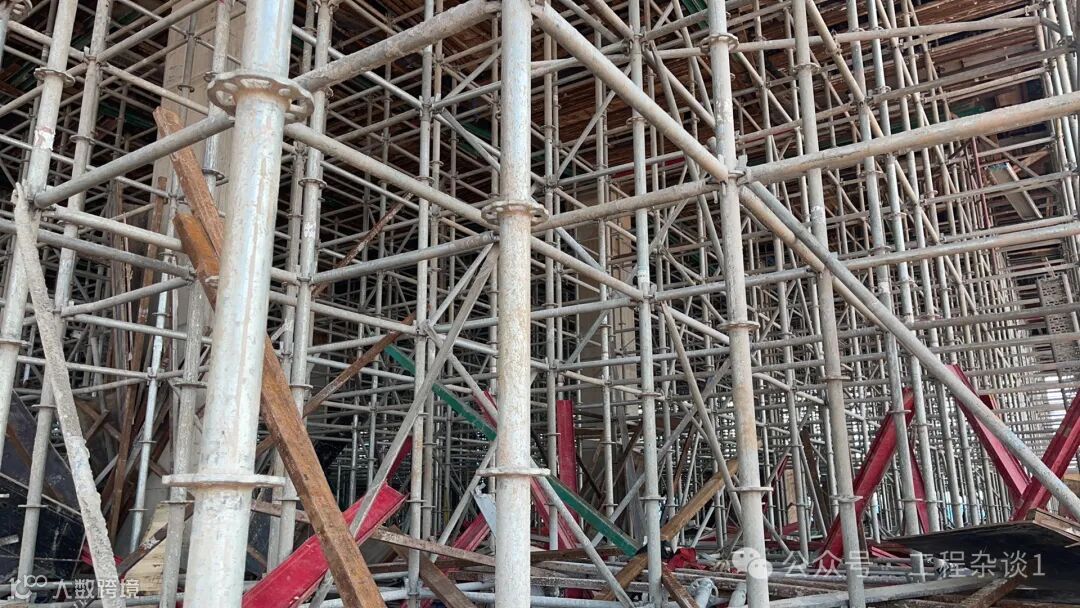

1.3 盘扣式满堂架（Ringlock Modular Scaffolding）
特点
• 模块化设计，承载能力可达60kN，适用于高层建筑、桥梁等。
• 结构稳定，抗风性能强。
材料
• Q345钢，热镀锌防腐处理。
应用
• 高层建筑模板支撑（如10m层高，150mm厚楼板）。
• 大型基础设施（机场、地铁站、购物中心）。
2. 马来西亚脚手架市场 & 租赁情况
2.1 主要供应商

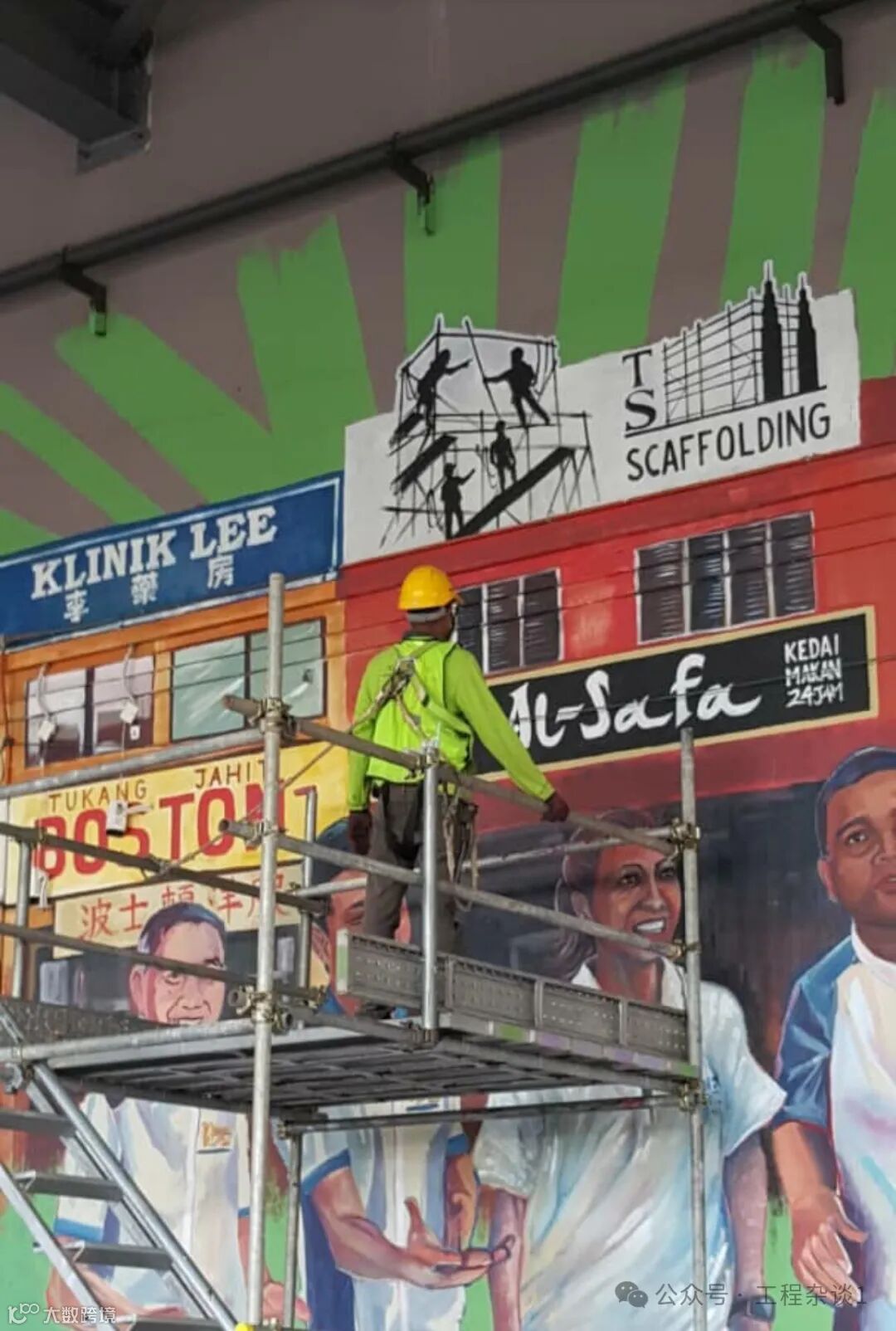

• 本地厂家：Tegas、TS Scaffolding、Hap Seng、Layher Malaysia、Peri Malaysia。
• 进口供应：中国（天津住林、南通飞腾）、德国Layher、韩国ULMA等。
2.2 租赁价格
• 20-50 MYR/平方米/月，具体价格受架体类型、租赁周期、工程规模影响。
• 租赁模式：
✅ 短租（按天/周计费）。
✅ 长租（按月/项目租赁）。
3. 搭设方案
3.1 外墙脚手架搭设
1. 基础处理：确保地基承载力≥100kN/㎡，设置垫木或钢底座。
2. 立杆间距：一般1.2m-1.5m。
3. 连墙件：每 3m高设一道，水平间距 4.5m，防止倾覆。
4. 安全防护：
• 防护栏杆：高度1.2m，设置踢脚板。
• 安全网：密目网封闭，防止坠物。
3.2 盘扣式满堂架搭设
参数假设
• 楼板厚度 150mm，层高 10m。
• 次梁尺寸 300×700mm，间距 3m。
• 混凝土强度 C30，自重 25kN/m³。
搭设步骤
1. 立杆布置：
• 水平间距 1.5m × 1.5m，竖向间距 1.8m。
2. 横杆设置：
• 顶层主梁下需 双排横杆，增强支撑刚度。
3. 满堂架高度计算：
• 根据 PE 计算，架体必须满足 ≥3倍支撑高度，确保稳定性。
4. 安全措施：
• 剪刀撑：每 4.5m 设一道，纵横向交错布置。
• 可调托撑：设置在顶层，调整误差≤20mm。
4. PE 计算
4.1 荷载计算
已知条件
• 楼板厚度：150mm
• 混凝土密度：25kN/m³
• 次梁：300×700mm，间距 3m
• 施工活荷载：2.5kN/m²
计算过程
1. 楼板自重：
2. 次梁荷载：
3. 架体承载力：
• 采用 Φ48×3.0mm 钢管，单根承载力 ≥20kN，满足设计要求。
• 剪刀撑、连墙件 确保架体整体稳定性。

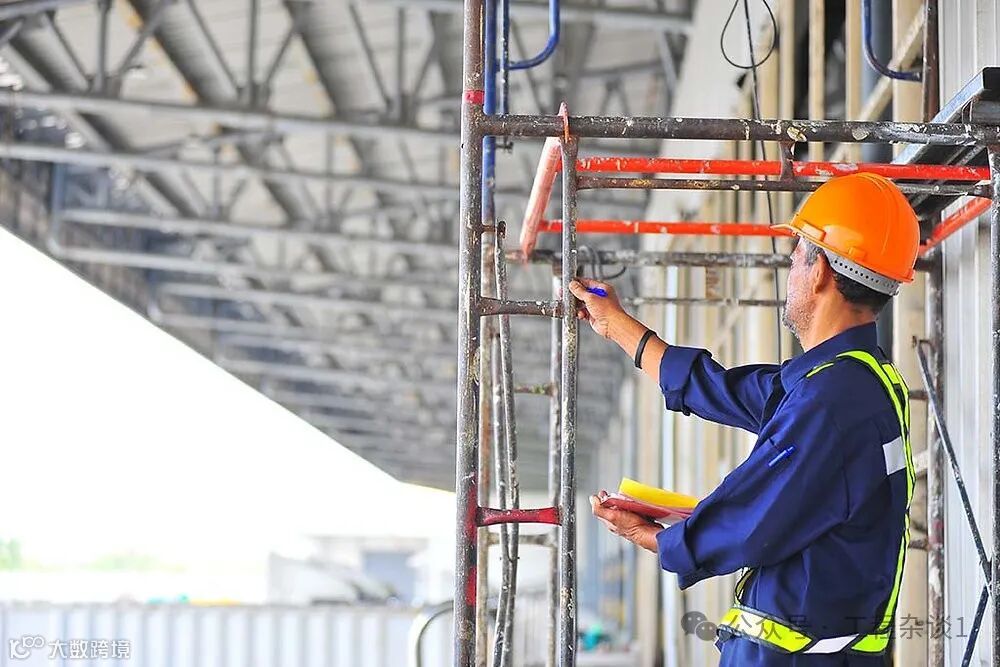

5. 架子官验收 & 挂牌制度
5.1 验收流程
1. 初步检查：PE 工程师确认 荷载计算 & 结构稳定性。
2. 现场复核：架子官（Scaffolding Inspector）检查 节点连接、连墙件、安全网。
3. 最终签字：符合 MS 1462（马来西亚标准） 和 DOSH（职业安全与健康局） 要求后挂牌。

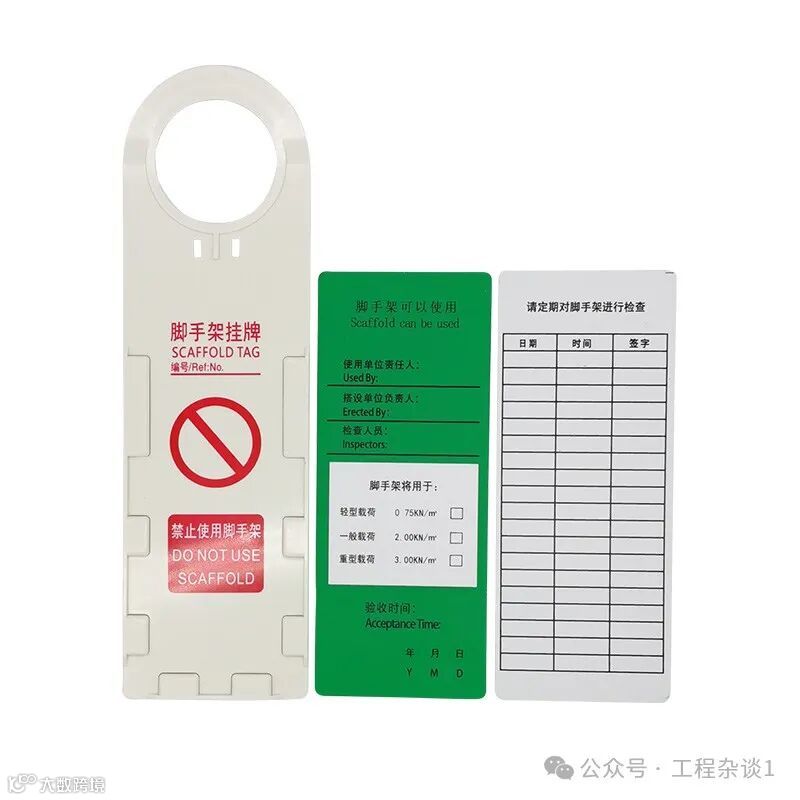

5.2 挂牌制度（Tagging System）
标签颜色 |
状态 |
|---|---|
🟩 绿色（Green Tag） |
安全可用 |
🟨 黄色（Yellow Tag） |
部分问题，需整改 |
🟥 红色（Red Tag） |
禁止使用，需整改 |
6. 总结
• 外墙脚手架：适用于幕墙、粉刷，采用 双排架/盘扣架，连墙件固定。
• 重型门架：主要用于 混凝土浇筑，H 型、C 型门架广泛使用。
• 盘扣满堂架：承载能力强，适用于 10m+层高，150mm厚楼板支撑。
• PE 计算：需考虑楼板荷载、次梁荷载、架体承载力，确保安全性。
• 验收与挂牌制度：由 架子官+PE 工程师 共同验收，确保施工安全。
