前言

在以往施工过程中，围墙上的水电配管基本采用“先砌筑，后开槽”的配管施工工艺。水电施工完毕，在开槽部位覆盖钢丝网后再抹灰。此工艺方法砌筑阶段省工省事，但给后续安装及装修施工带来诸多不便和隐患。为此，我单位在工程实践中总结出砌体施工免开槽施工工艺。

工法特点

1、减少后期水电线管剔凿，有效减少建筑垃圾的产生，文明施工有保障。

2、减少抹灰空鼓、开裂风险。大量的事实证明，水电线管后开槽，抹灰在线管处空鼓、开裂的几率大。

3、解决了水电线管后开槽，对砌体自身强度造成损伤结构安全性降低的问题。

4、免开槽工艺砌体的感观好。

适用范围

砖砌体、砌块砌体

工艺原理

由后配管改为先配管，由正面开槽改为侧面开槽。

工艺流程及操作要点

材料准备---土建墙体放线---水电提前配管---砌筑施工---线盒标高微调、稳固

1、材料准备

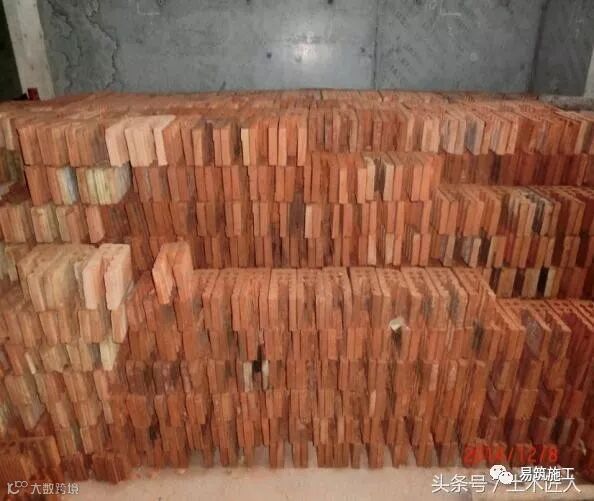

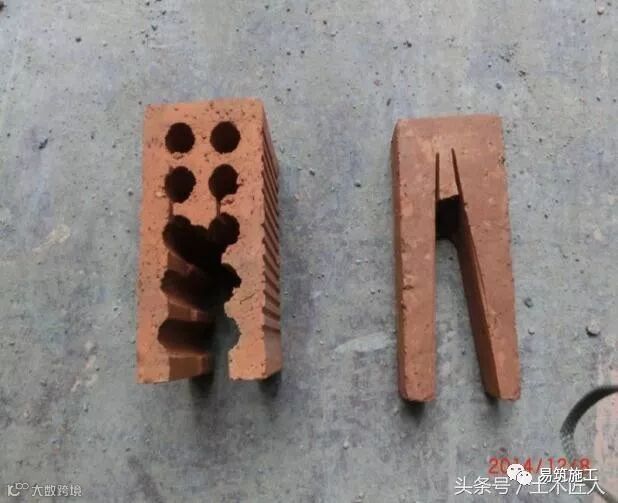

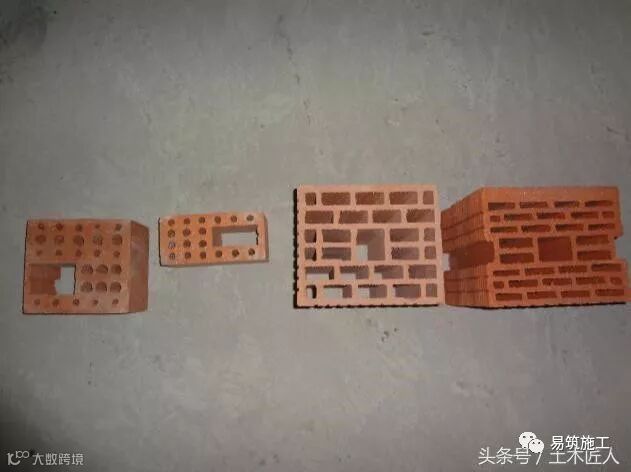

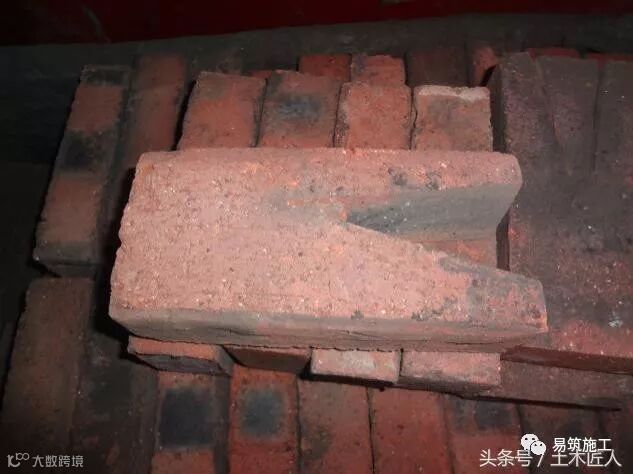

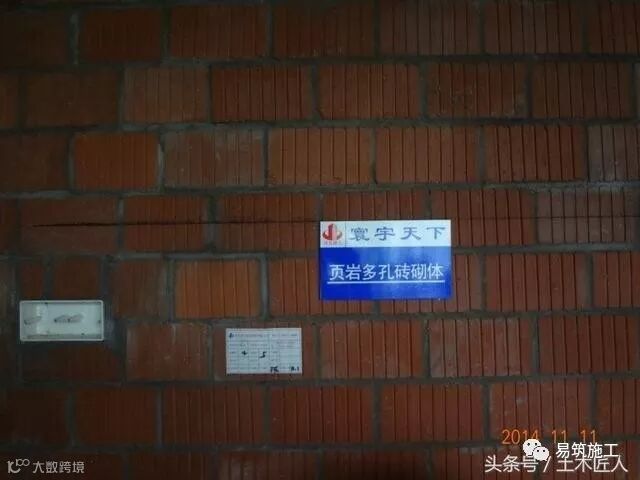

砌筑工程施工前对生产厂家进行协调，200砖及多孔砖由生产厂家直接预制生产免开槽的砖砌体，100配砖现场切割加工（具体详下图示），在砖砌体施工时要求安装与土建配合，在施工时派专人跟踪砖砌体，对强弱线管随砌体施工。

点击>>工程资料免费下载

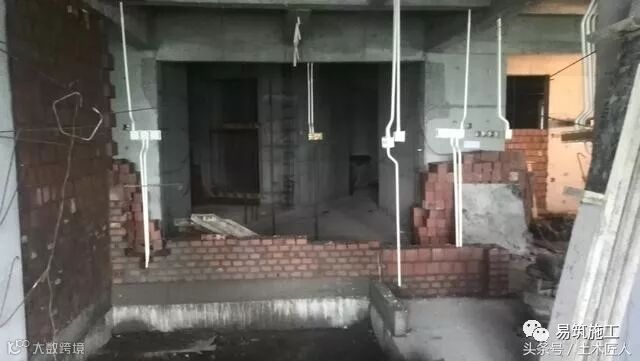

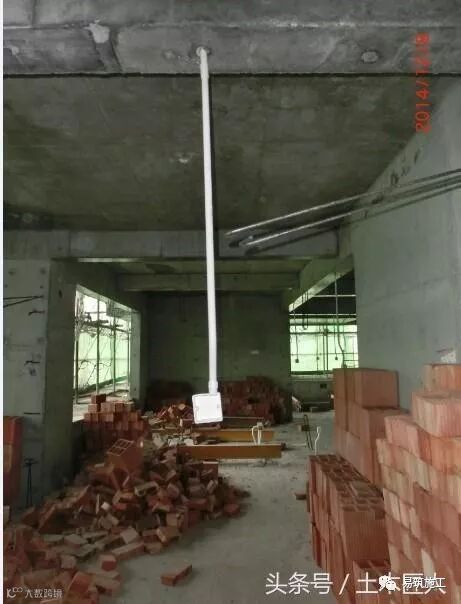

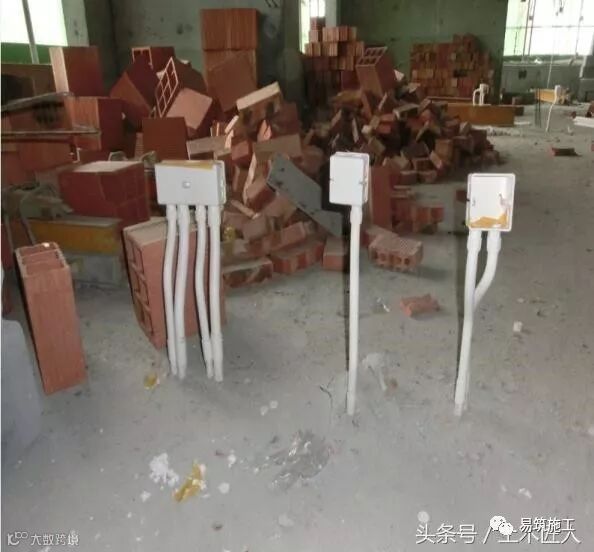

2、定位及管线提前安装预埋

强弱线管线盒配置方案

依照建施确定墙体的中心线及边线用墨斗在地面上弹线，再根据安装定位图确定线盒的离地高度。在确定好高度后使用红外线仪架设到图纸设计高度后再配管安装线盒。

点击>>工程资料免费下载

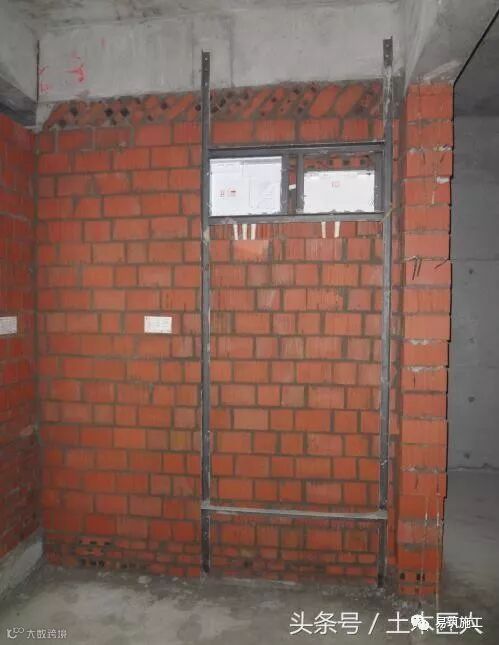

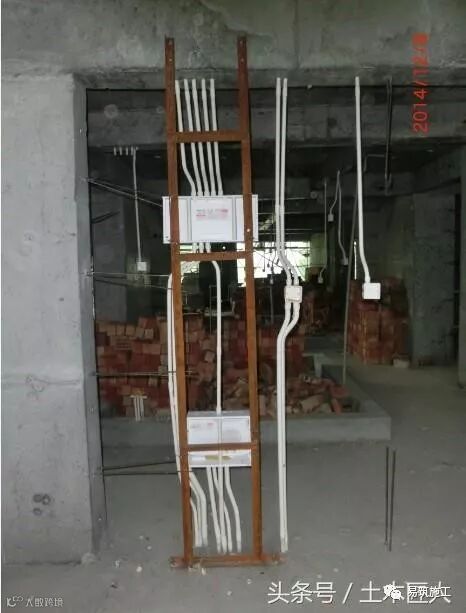

强、弱电箱配置方案

在强、弱电箱位置依照建施确定墙体的中心线及边线用墨斗在地面上弹线，确定角钢支架位置；

安装角钢支架，再根据安装定位图确定强、弱电箱的离地高度，并将强、弱电底箱固定在角钢支架上；

按设计图纸把线管配置到位。

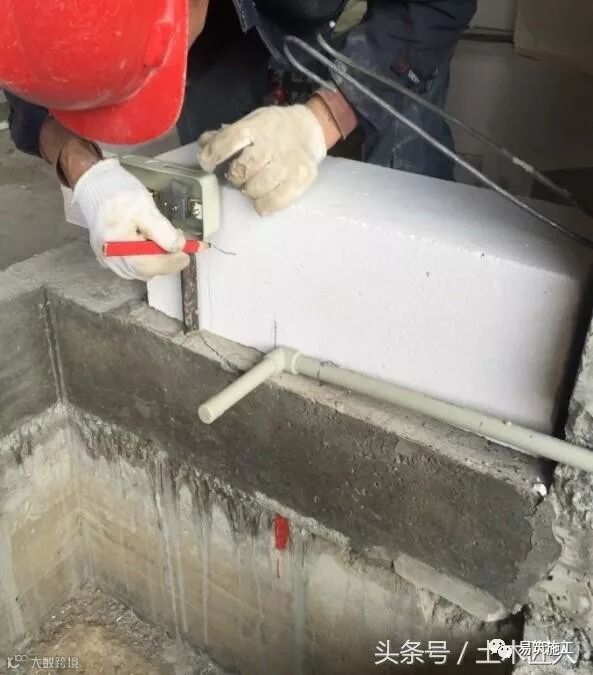

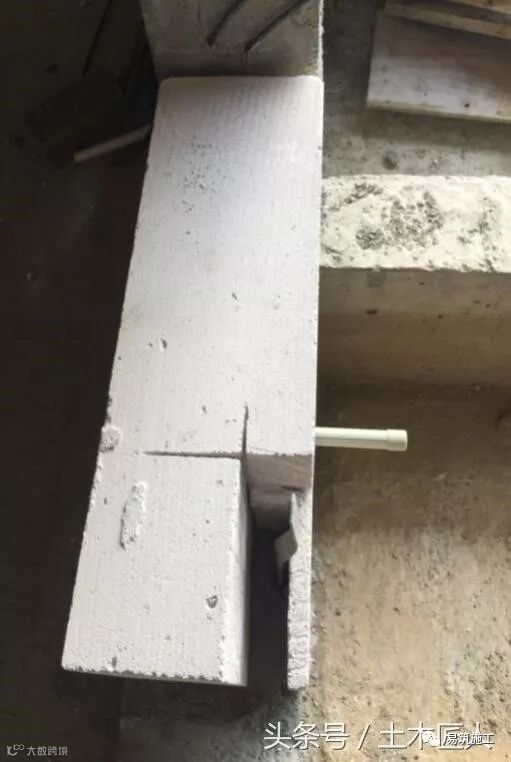

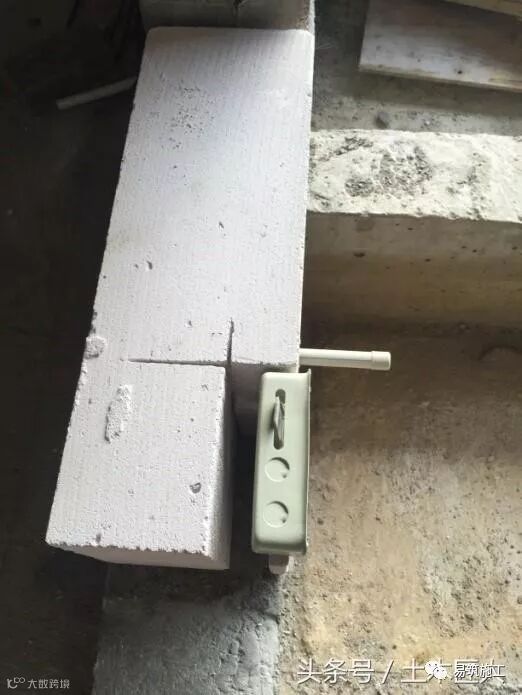

3、线管所在位置砖砌体依据线管的直径在施工现场加工切割砖，禁止砌筑完成后在墙体上开槽。此方法有效的解决了墙体开槽形成的砌体结构损伤，特别是100mm厚墙体，能减少后期抹灰墙体开裂，减少楼层垃圾。

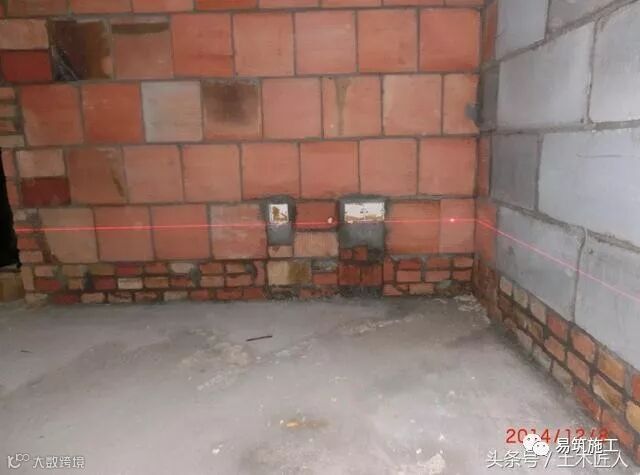

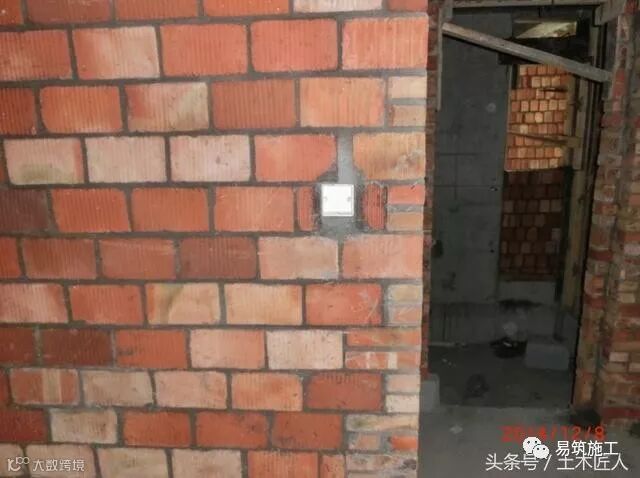

4、砌筑完成后架设红外线仪将线盒底标高调整到设计高度，然后用砂浆将线盒周围孔隙嵌缝，砂浆应饱满。点击>>工程资料免费下载

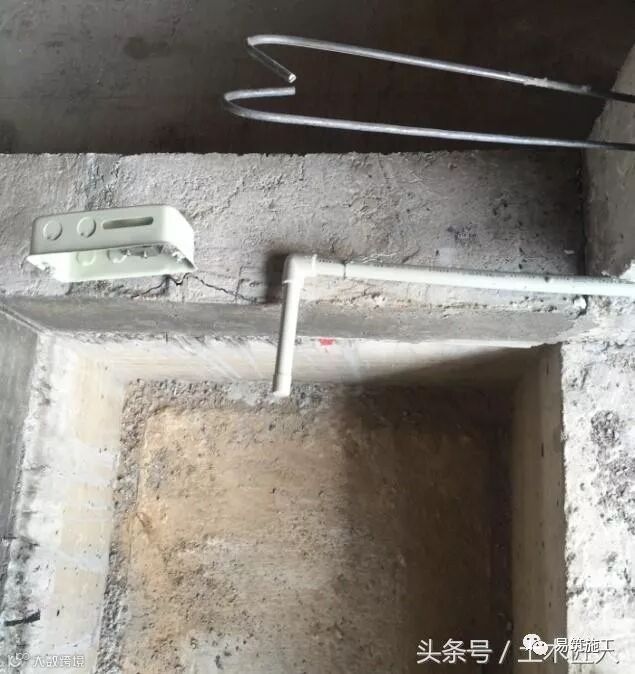

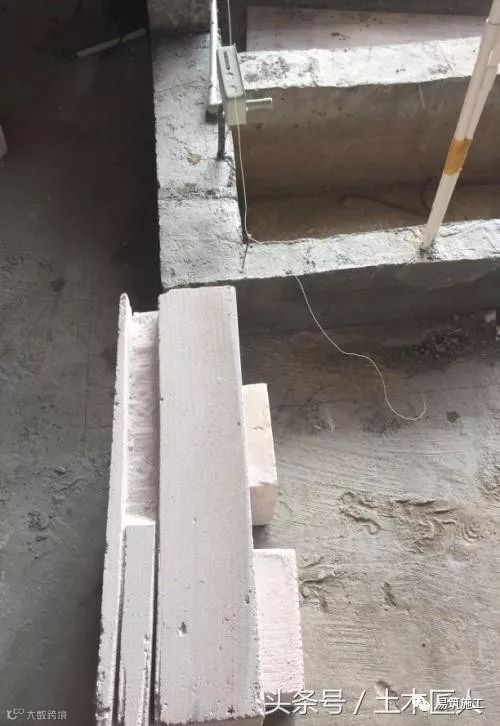

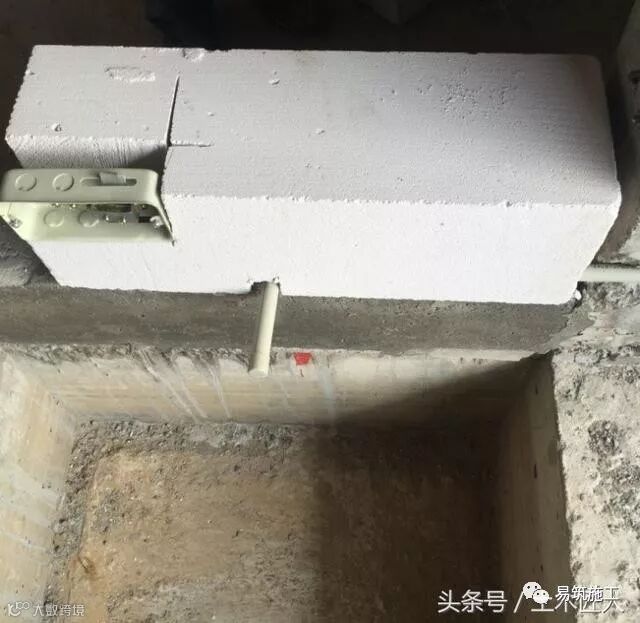

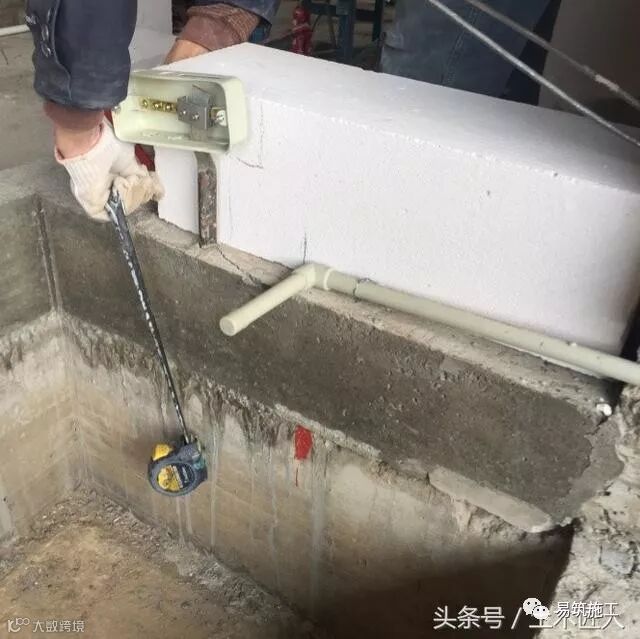

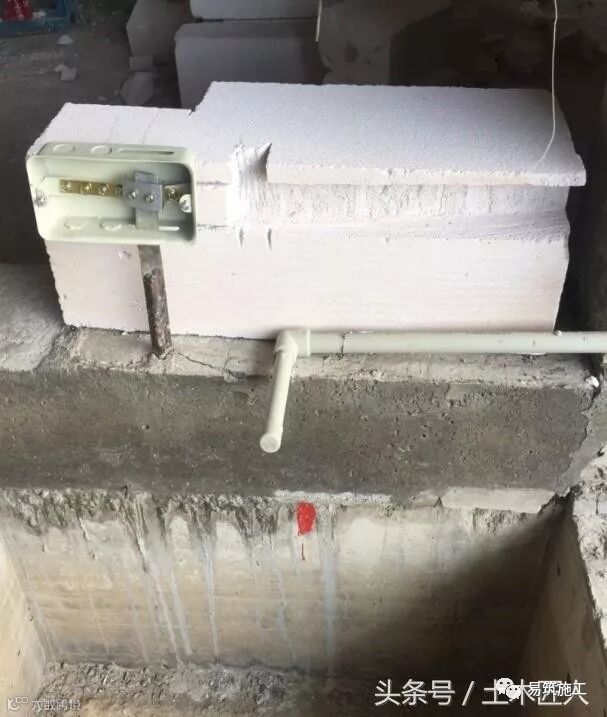

5、砼砌块墙体等电位部位免开槽砌筑示意

材料及机具设备

200砖及多孔砖由生产厂家直接预制生产免开槽的砖砌体，100配砖现场切割加工；砼砌块根据配管位置尺寸现场切割加工。

质量标准及控制措施

免开槽砌体质量标准同普通砌体结构工程执行GB50203-2011《砌体结构工程施工质量验收规范》。施工中应注意控制以下方面：在预埋阶段要确保管道预留位置处于墙体中间部位；应提前规划安装专业配管工作，避免出现管道遗漏；所有管道口要做临时封堵措施，避免进入异物；对砌筑工人要进行详细的技术交底，初始阶段要现场严密监督指导，确保工人按要求施工；线盒稳固时要考虑粉刷厚度等。
