房屋耐震実験，强化支撑强度的秘密

震度７にも耐えうる「強さ」。それがナショナル耐震住宅工法テクノストラクチャー

(財)原子力発電技術機構多度津工学試験所

大地震にも負けない「強さ」を求めて。
テクノストラクチャー工法では、耐震性能こそが住まいの基本条件と考え、
阪神・淡路大震災と全く同じ地震波形で実大実験を実施しました。
この結果、震度７の激震を５回与えても構造強度に影響のない、高い耐震性が実証されています。请寻求也不输给大地震的「强度」。

technostructure施工方法，正是耐震性能考虑住所的基本条件，用阪神

·淡路大震灾完全同样的地震波形实施了与实物一般大实验。

这个结果，给予5次烈度7强烈地震被构造强度影响没有，高(贵)的耐震性也确实证明。

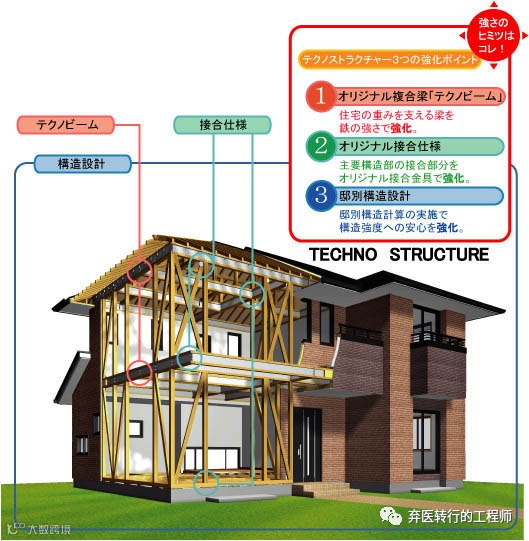

強さのヒミツ①　住宅を支える梁を「鉄の強さ」で強化。

テクノストラクチャーはココが違う！その①
住宅の重みを支える梁には、高品質・高強度が求められます。しかし、このような良質で大きな木材は手に入りにくくなっているのが現状です。テクノストラクチャーではこの梁に、独自に開発した高強度な”テクノビーム”を採用。物件に合わせて工場生産するので、高品質な梁を安定的に提供します。

オリジナル複合梁「テクノビーム」

以「铁的强度」强化支撑强度的秘密①住宅的房梁。

technostructure这里不同！支撑

那个①住宅的重量的房梁，高质量·高强度被要求。可是，是这样的质量良好大的木材变得难到手现状。采用technostructure在这个房梁里(上)，独自开发了的量度数强"techno电子束"。因为物件合起工厂生产，稳定性地提供高质量的房梁。

原创复合房梁「techno电子束」

地震などの短期の荷重に差が出る強さ。

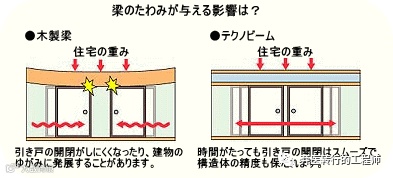

長期荷重にも「たわみ」がほとんど進行しない高耐久性能。

鉄のサビに対する不安にも「溶融亜鉛メッキ」で対策。

テクノビームの芯材となる鉄骨には、防錆作用に優れた「溶融亜鉛メッキ処理」が施されています。メッキ破膜は住宅性能表示制度における劣化対策等級３（最高等級）の規定をクリアする付着量で、サビからしっかり守っています。

強さのヒミツ②　独自の接合金具で木造の「弱点」を強化。

テクノストラクチャーはココが違う！！その②

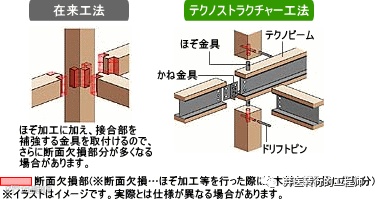

木と木をつなぐ一般的な方法である「ほぞ加工」。この方法は有効な手段である反面、地震など大きな力が加わった場合、接合部に損傷を受けやすいという弱点があります。そこでテクノストラクチャーでは、断面欠損を最小限に抑え、かつ接合強度を高めた「オリジナル接合金具」を開発し、住宅の強度を高めています。

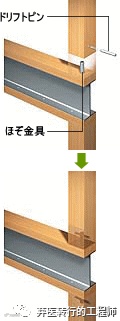

柱と梁（土台）の接合部／ドリフトピン接合

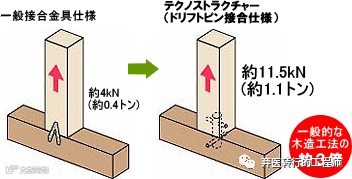

一般接合を大きくうわまわる、柱の引抜き強度。

テクノストラクチャーの柱の引き抜き強度は、一般的な木造接合金具を使用した場合と比べて約３倍です。ピンを打ち込むだけで安定した強度を発揮します。

部材の切り欠きを抑えて安定した高強度を実現。

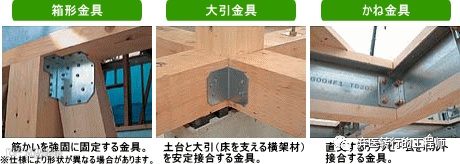

その他の結合部

オリジナル接合金具仕様ですべての部位に高強度を実現。

ドリフトピン接合以外の部分も、柱・梁・筋交い等の主要構造部の接合に、オリジナル接合金具を使用。テクノビーム同士の鉄骨部は、かね金具とボルト４本で締めつけるボルト接合を採用し、強度を高めています。

強さのヒミツ③　一邸ごとの構造設計で「安心」を強化。

テクノストラクチャーはココが違う！！！その③

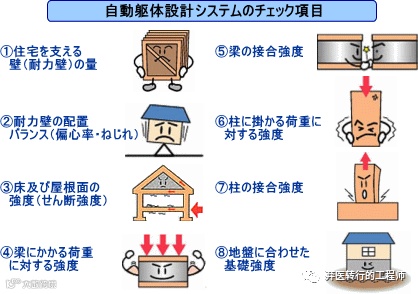

いくら構造部材が強くても、従来のように構造体の組み方（構造設計）がカン頼みだと、耐震性の高い建物にはなりません。そこでテクノストラクチャーでは、一邸一邸しっかり強度チェックしながら構造設計を行う、安心のシステムを採用しました。

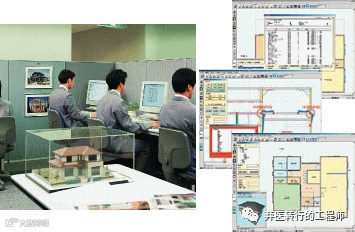

テクノストラクチャーの構造設計

一邸一邸に根拠のある強さを確保。

テクノストラクチャー工法の住まいはすべて、建てる前に構造強度を徹底チェック。万一の事前災害にも耐えられる構造設計を、すべての物件で追求しています。

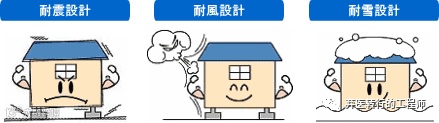

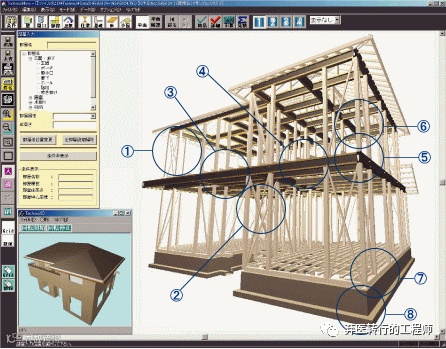

住まいごとに異なる諸条件を加味した多角的な構造設計。

厳しい自然条件と、地域特有の設計条件に適応した構造設計をしています。

自由度　高強度ならではの自由設計
