热继电器的介绍与选型

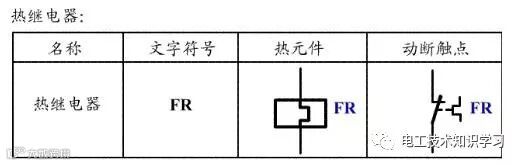

热继电器的符号与图形

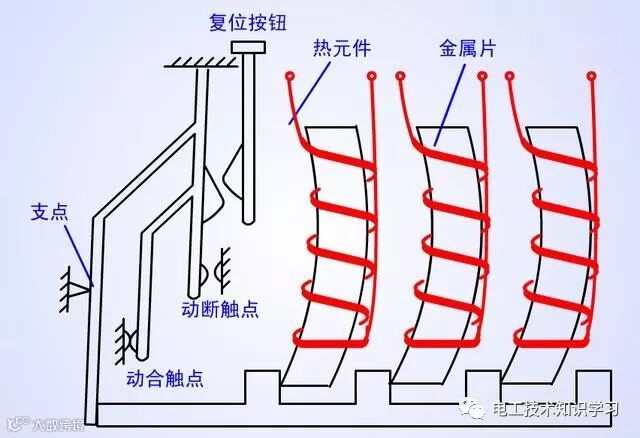

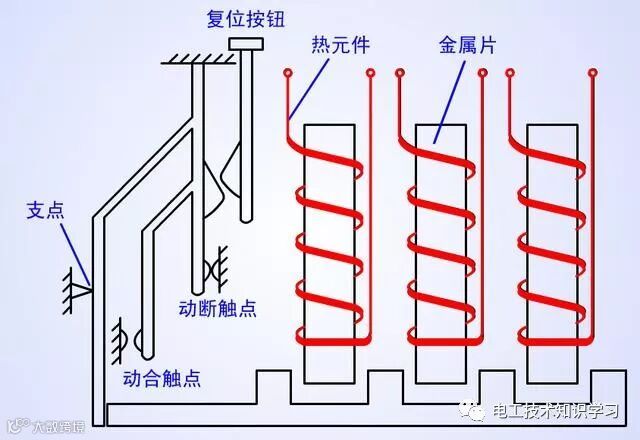

热继电器的内部构造与动作原理

工作原理点击>>工程资料免费下载

热继电器的工作原理是由流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。

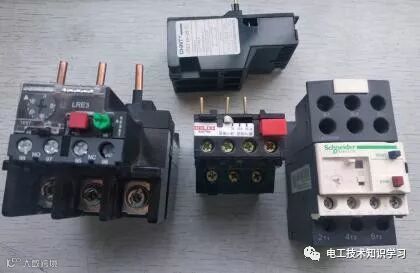

常见的热继电器

热继电器额定电流选择方法：热继电器的额定电流应大于电动机额定电流，整定电流高于设备额定电流的1.1~1.15倍。
