传统的构造柱施工工序较多：
构造柱钢筋绑扎→砌体施工留马牙槎→粘贴双面胶带→支模→混凝土浇筑→拆模。
施工过程中混凝土浇筑振捣不密实，拆模后表面成型质量差，且二次结构施工进度往往会影响内外装抹灰进度，砖混交界面处理不当易造成后期抹灰空鼓开裂等质量风险。
- 传统的构造柱施工示例：

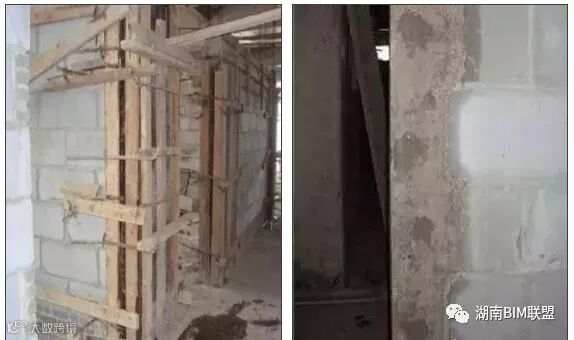

▲支模 浇筑并拆模
构造柱免支模施工工序简单：
构造柱钢筋绑扎→U型空心砌块随砌体同时施工→混凝土浇筑。
感官成型质量好，节省工期，构造柱与砌体施工进度可同时进行。同时成型后，构造柱与砖砌体表面平整度偏差小。并且不存在传统构造柱施工后对双面胶带的处理问题，降低了后期抹灰施工空鼓开裂的质量风险。
- 构造柱免支模施工示例

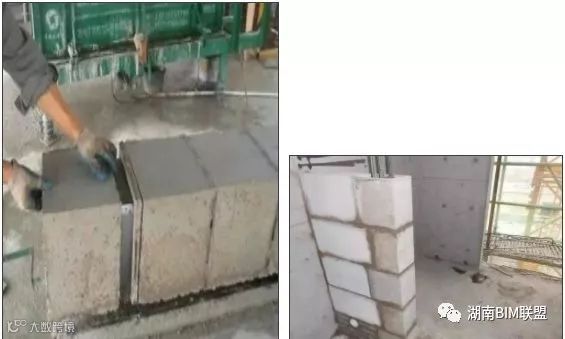

▲空心砌块制作 空心砌块施工
针对构造柱免支模施工
中建七局华北公司技术质量部BIM工作室
制作的《工艺流程动画演示》
把构造柱的五种情况一网打尽
解读的即全面又清楚！
▲视频来源：中建七局华北公司技术质量部BIM工作室

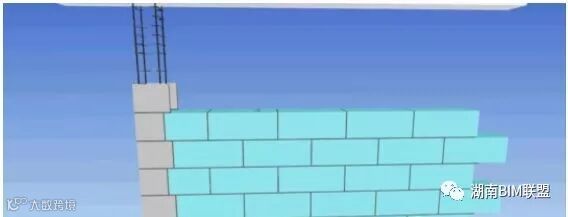

①边缘构造柱：

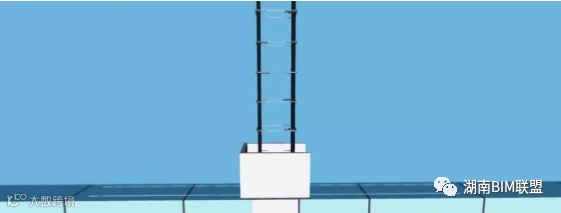

②一字形构造柱：点击>>工程资料免费下载

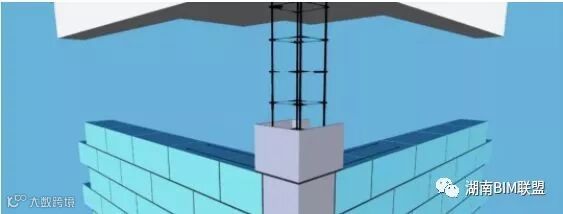

③转角形构造柱：

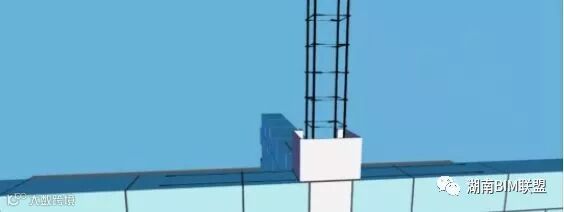

④丁字形构造柱：

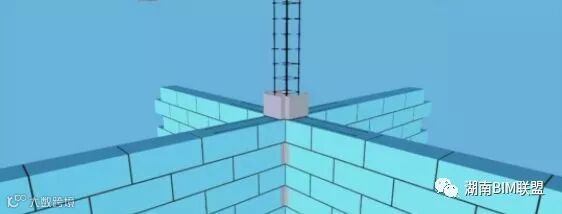

⑤十字形构造柱
构造柱免支模施工技术，主要技术难点在于设计和预制免支模砌块，预制好的空心砌块与砌体一起施工，完成后即可浇筑，免去支模环节。与传统的构造柱施工方法综合比较，新工艺的施工效率更高，工程质量更有保证。
