迈入这个行业主要难在什么地方？其实无非就两大难关：识图和算量。最基础的门槛就是识图，识图相对算量是比较简单的，算量需要造价人学会很多的算量表格和软件，其实掌握了也就不难了。
但如果作为造价人，你连基础的施工图纸都看不懂，很难开展接下来的工作。施工图纸分为两大类，建筑施工图和结构施工图。很多人说结构施工图很复杂看不懂，主要就是在于对钢筋图纸的不熟悉。

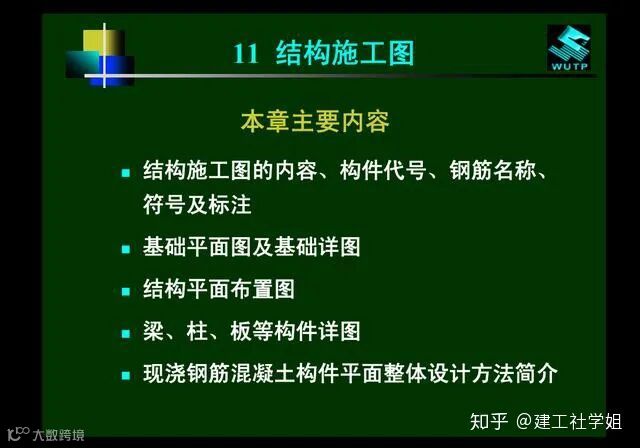

结构施工图的主要内容
结构施工图主要用来作为施工放线、开挖基槽、支模板、绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、板、柱等构件及编制预算和施工组织计划等的依据。
主要内容包括桩基平面图、基础平面图、柱剪力墙平法施工图、剪力墙边缘构件表、梁、板平法施工图、楼梯和墙身大样图等。

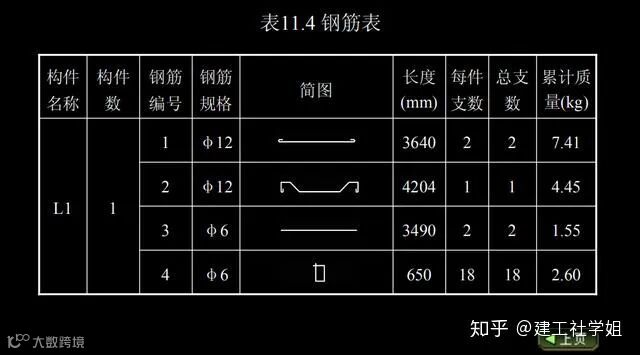

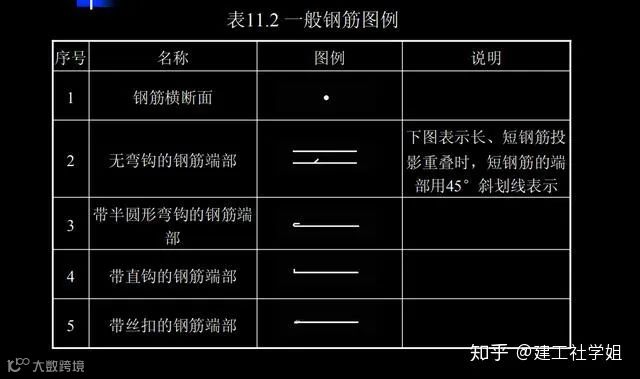

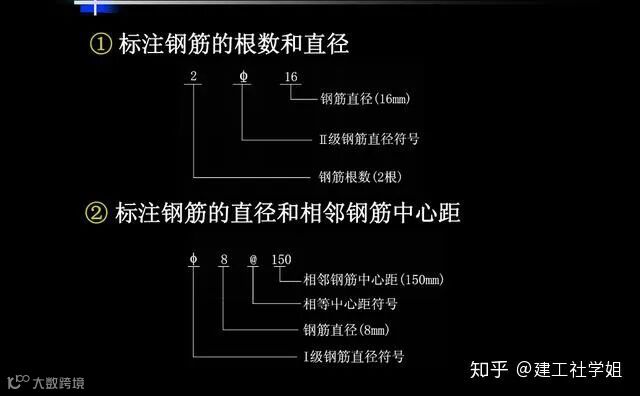

钢筋图纸的表示方法
看结构施工图最难的就是钢筋，要把结构图看懂就要知道钢筋的分布情况，现在都是在使用平法来标注钢筋，所以要把平法弄懂才能彻底搞懂结构施工图。

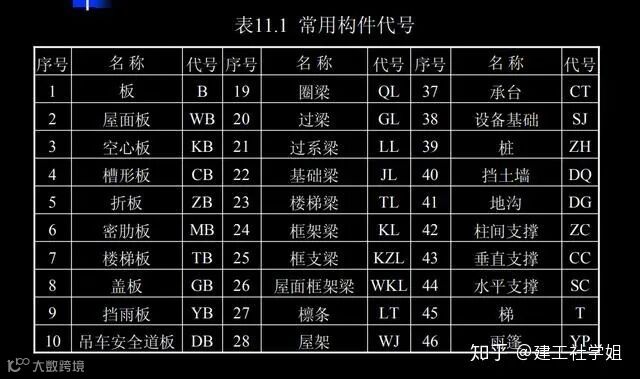

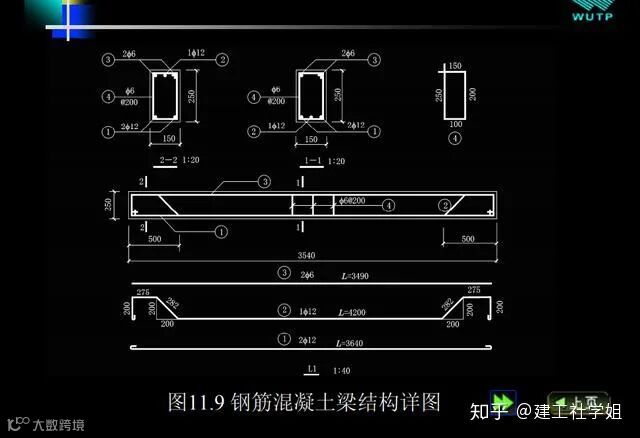

钢筋图纸一般表示有这几种：1.梁（主、次梁、地梁、圈梁）2.柱（受力柱、构造柱）3.板（单向板、双向板）

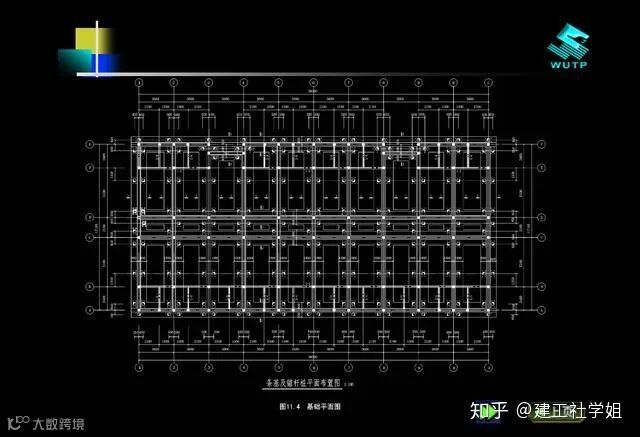

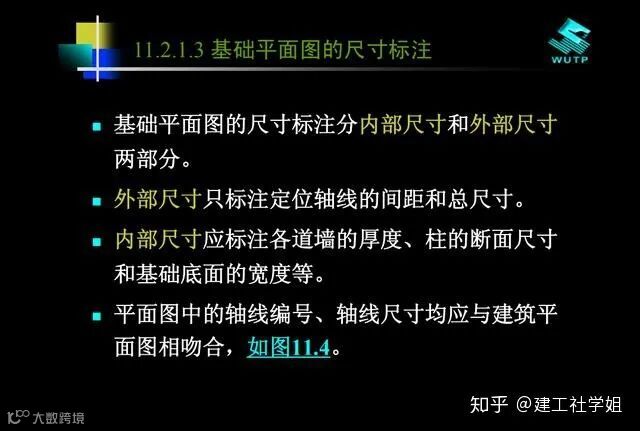

基础平面图的表示方法

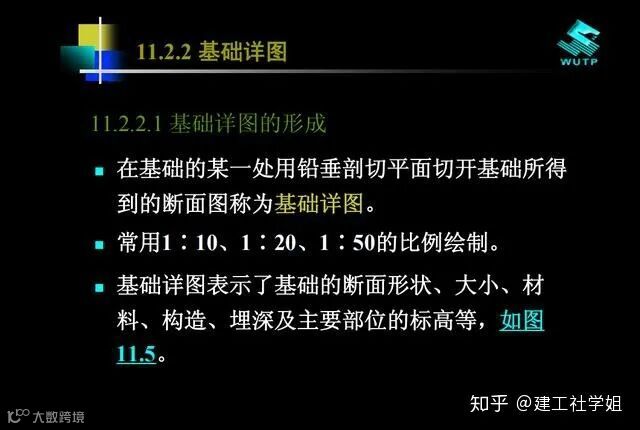

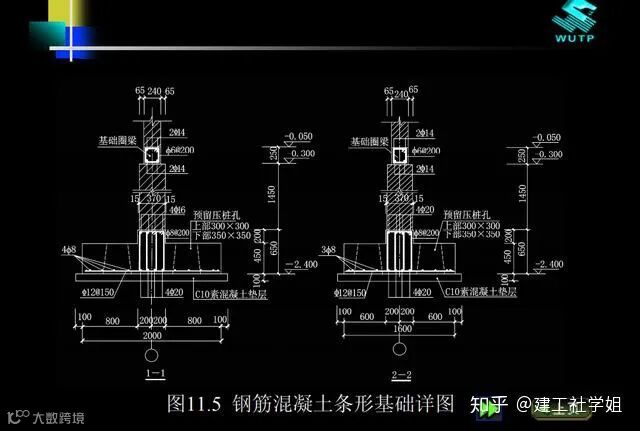

在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图。一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。

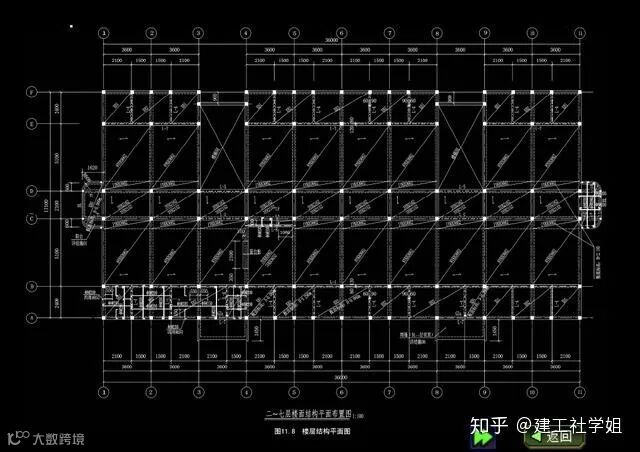

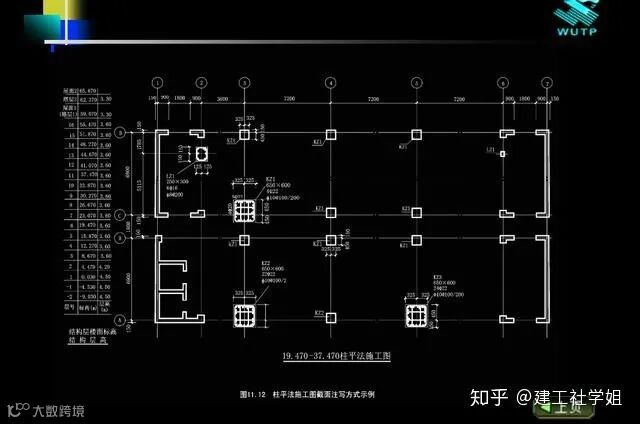

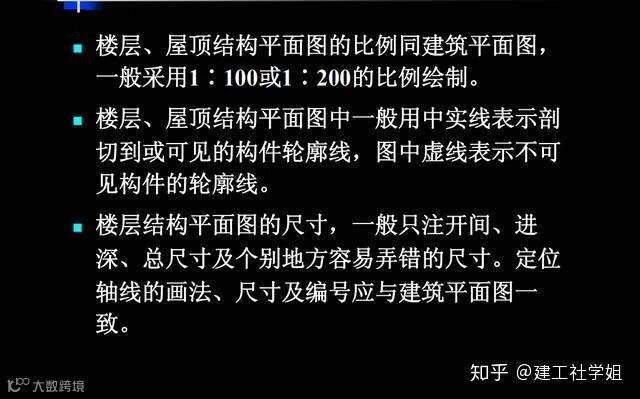

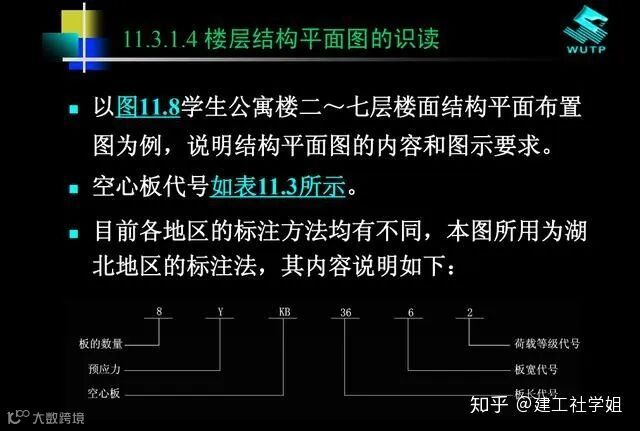

结构平面图的表示方法
结构平面图是表示建筑物室外地面以上各层平面承重构件(如梁、板、柱、墙、门窗过梁、圈梁等)布置的图样，一般包括楼层结构平面图和屋顶结构平面图。
以上就是关于建筑结构施工图纸的全面讲解，对刚入行造价的来说，学会图纸就是入行的基础。图纸学会了，算量也就容易了。
